Прошу уважаемых компетентных коллег отозваться . Ищу информацию о подобных индикаторах .На снимке часть пеленгационного приемника 42 г немецкого , добыт нашим коллегой . Возможны подобные индикаторы с Лендлиз ъовской аппаратуры . Использовались впоследствии радиолюбителями как индикаторы положения антенны направленной -н

Не понял вопроса. Ну, на Р-404/414 подобные индикаторы стояли. Пара сельсинов - на пульте и на мачте. На пульте крутишь - мачта вертится. Правда, там угол небольшой - градусов 5, насколько помню... Грубо устанавливается перед подъёмом мачты, остальное - эксплуатационная подстройка.

old_hippie писал(а): ↑

05 фев 2021, 19:17

Не понял вопроса. Ну, на Р-404/414 подобные индикаторы стояли. Пара сельсинов - на пульте и на мачте. На пульте крутишь - мачта вертится. Правда, там угол небольшой - градусов 5, насколько помню... Грубо устанавливается перед подъёмом мачты, остальное - эксплуатационная подстройка.

Не знаю, как на Р-414, а на Р-404, если не изменяет память, параболы вращались электродвигателями с пульта в аппаратной машине. Сельсины использовались как датчики на мачте и как индикаторы на пульте.

Петр Васильевич писал(а): ↑

05 фев 2021, 23:57

параболы вращались электродвигателями с пульта в аппаратной машине.

А я о чём? На мачте - сельсин-мотор, на пульте - сельсин-датчик.

Крутишь ручку на пульте - оно крутится на мачте, стрелкой показывает, куда повернулось...

(Только в части, где мы всё это разворачивали, не работало всё это ни фига. Поэтому пришлось на мачту карабкаться (не мне) и антенну юстировать. К счастью, она не на все 30 метров развёрнута была, наполовину где-то. Потом ещё стадо коров прибежало, как назло, одно из животных решило об оттяжку почесаться...)

old_hippie писал(а): ↑

06 фев 2021, 00:38

На мачте - сельсин-мотор, на пульте - сельсин-датчик

Наоборот. На мачте - датчик, на пульте - приёмник.

Adriano писал(а): ↑

06 фев 2021, 00:40

old_hippie писал(а): ↑

06 фев 2021, 00:38

На мачте - сельсин-мотор, на пульте - сельсин-датчик

Наоборот. На мачте - датчик, на пульте - приёмник.

Ну как наоборот, если мотор мачту вертит?

На пульте задаётся угол поворота, мотор на мачте этот угол отрабатывает.

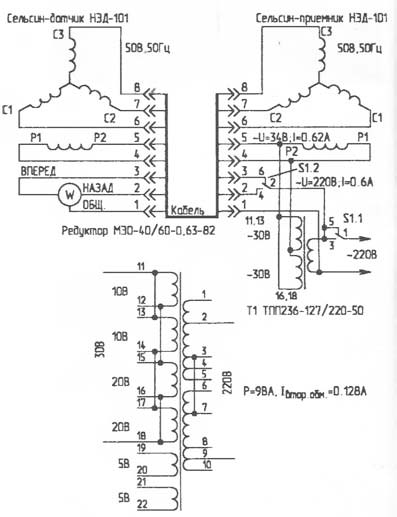

Во, нашёл. Гм... Действительно, наоборот. Впрочем, номер детали у них одинаковый.

old_hippie, Так мачту же не сельсин поворачивает! Мощи не хватит Я так полагаю.

Adriano писал(а): ↑

06 фев 2021, 01:03

old_hippie, Так мачту же не сельсин поворачивает! Мощи не хватит Я так полагаю.

Ну, да... =)

Вон там, на схеме, реверсивный мотор нарисован, слева, под сельсином.

old_hippie, Там вон даже корова мачту не свалила, а уж тем более сельсин
А вообще я с ними в реальности дел не имел (с этим классом электрических машин), но когда-то изучал. Интересная тема.

Adriano писал(а): ↑

06 фев 2021, 01:49

Там вон даже корова мачту не свалила, а уж тем более сельсин

Зато курсантика чуть не стряхнула. Он, бедняга, вцепился в мачту и орёт - уберите животное!!! А нам смешно... Не, отогнали, конечно.

Реверсивный мотор крутит не мачту, а параболы. Мачта стоит не подвижно.

Петр Васильевич писал(а): ↑

06 фев 2021, 19:14

Реверсивный мотор крутит не мачту, а параболы. Мачта стоит не подвижно.

Это в отсутствие коровы она неподвижна...

А у Вас какая мачта была сборная или "Сосна"? У нас была сборная из 2-х метровых секций. Самый кайф был её собирать, вовремя натягивать оттяжки, иначе она норовила саморазобраться.

Петр Васильевич писал(а): ↑

06 фев 2021, 20:58

А у Вас какая мачта была сборная или "Сосна"? У нас была сборная из 2-х метровых секций. Самый кайф был её собирать, вовремя натягивать оттяжки, иначе она норовила саморазобраться.

Не, только Берёзы были, и на 404, и на 404М.

Сосну легче развернуть, зато потом спать негде =)
Берёзу из КУНГа вытряхнул - и вот тебе шикарный домик. А Сосна - без КУНГа, прямо из Зила торчит...

Как то название "Берёза" не отложилось в памяти, а "Сосну" видел только в учебных фильмах на военной кафедре. А КУНГ, после вытряхивания "Берёзы", Запомнился наличием в нём "буржуйки" для обогрева лс.

Петр Васильевич писал(а): ↑

06 фев 2021, 21:44

Как то название "Берёза" не отложилось в памяти

Мачту все Унжа называют... Но то универсальная мачта... А с оголовком под параболы Р404 - то и будет "Берёза"...

А буржуйка тогда нам была без надобности... Днём жара за тридцатник зашкаливала... и только привозная вода, две фляжки на день, не считая положенного приёма пищи...

Я с тех пор от жажды не страдаю, научился не обращать внимания.

Тогда с учебного центра почти всю воду с отопления слили =)

old_hippie писал(а): ↑

05 фев 2021, 19:17

Не понял вопроса. Ну, на Р-404/414 подобные индикаторы стояли.

Не нашел изображение чего-то подобного . Подскажите ссылку, пожалуйста.
На пеленгаторе с фото 15см диаметр круга . На похожем ( по воспоминаниям детства - середины 70-х) - кажется больше .

ex UW6LV писал(а): ↑

07 фев 2021, 17:23

old_hippie писал(а): ↑

05 фев 2021, 19:17

Не понял вопроса. Ну, на Р-404/414 подобные индикаторы стояли.

Не нашел изображение чего-то подобного . Подскажите ссылку, пожалуйста.

Я тоже не нашёл изображения...

Вот фото аппаратной, за стойками НЧ окончаний, слева, торчит стол. Вот над ним и расположен пульт управления антеннами, с двумя циферблатами.

Во, в виртуальном туре по Музею артиллерии и войск связи нашёл-таки.

Вот так выглядит пульт управления АМУ Р-404.
Ближе не придвинуть...


Этот зал.
