Это индикатор резонанса?

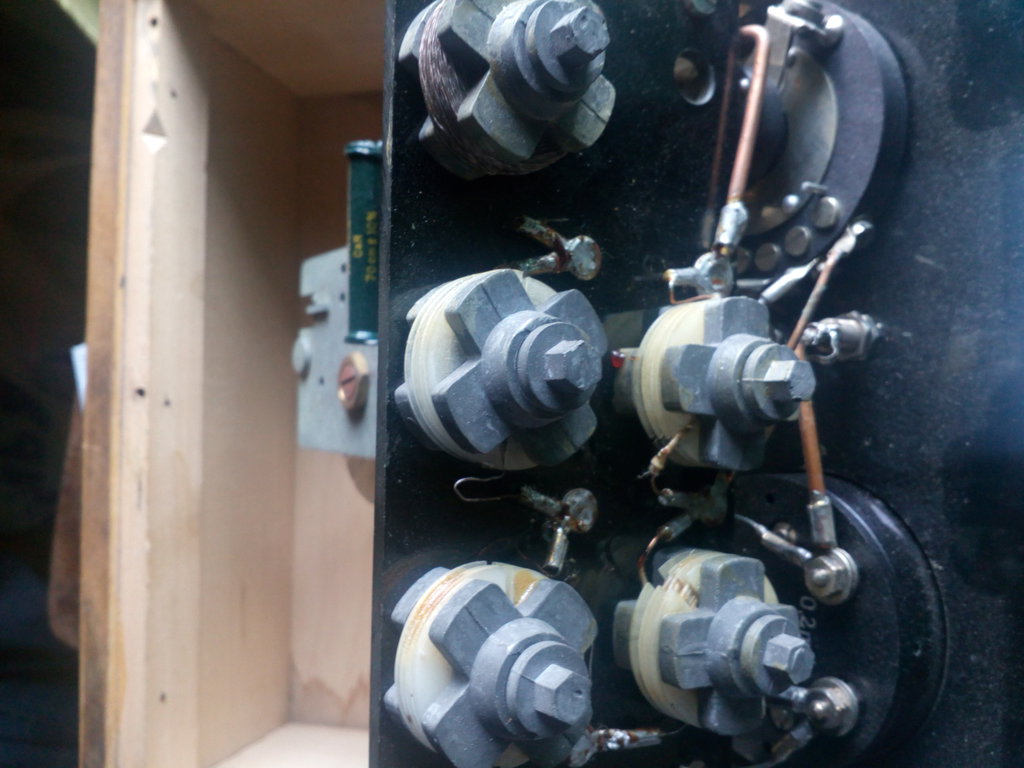

Фото

На волномер похоже.

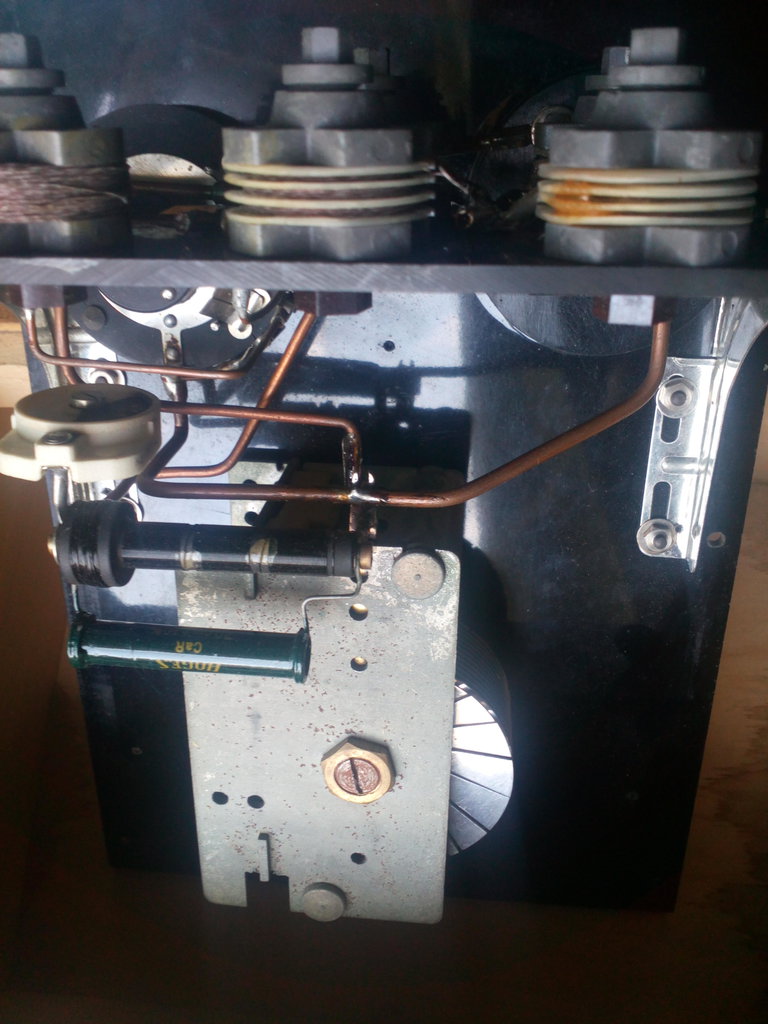

Фото

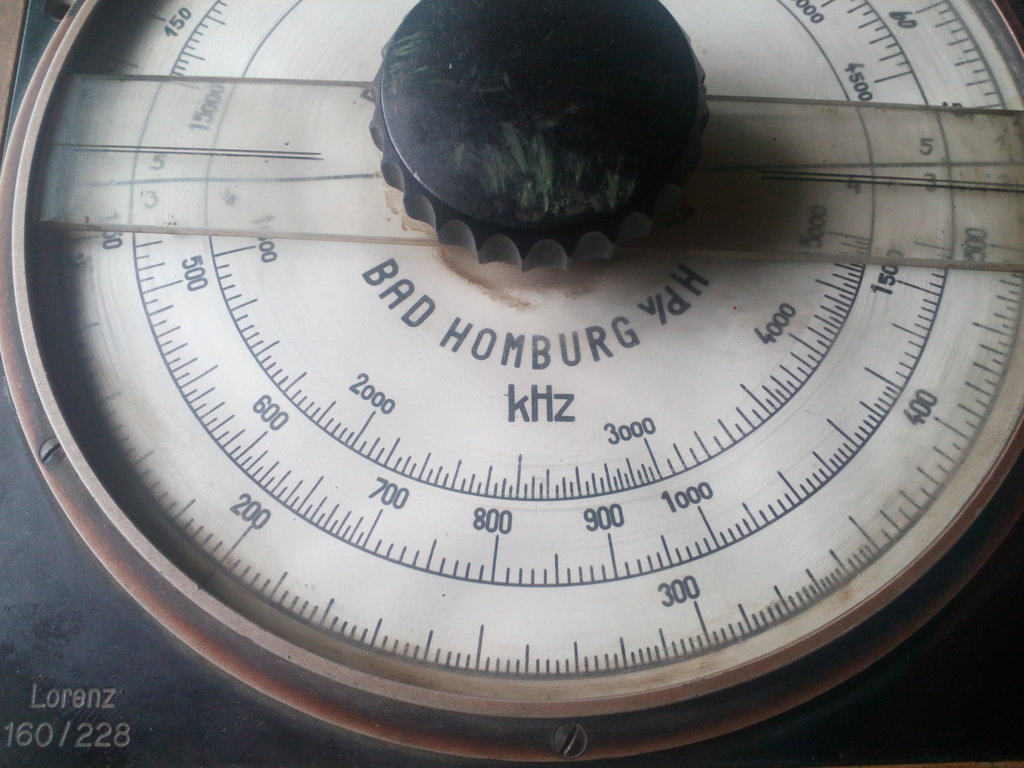

Фото

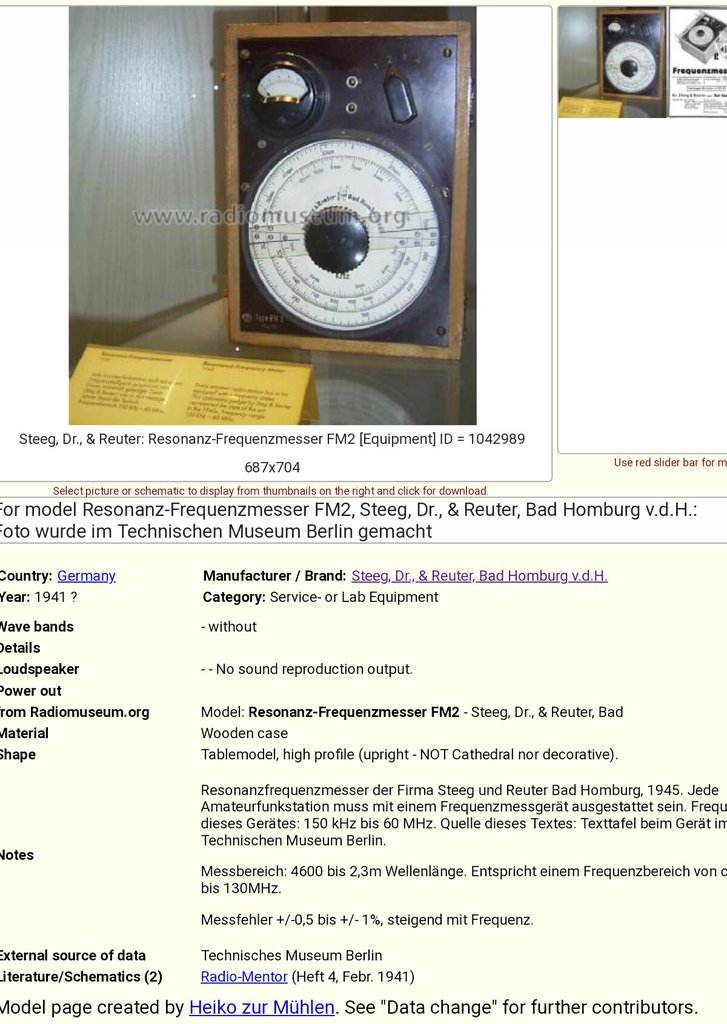

Резонансный волномер.
Типа нашего ВР-57

Полупроводниковый диод в приборе 40-х годов.

Фото

И что вас удивляет?
Данный прибор, по сути - детекторный приёмник, только и всего.

40-е года - рановато для таких диодов.

Пикард получил патент, на кремниевый диод, аж в 1906 году.

1956 писал(а):40-е года - рановато для таких диодов.

Для медно-закисных диодов вполне нормально.

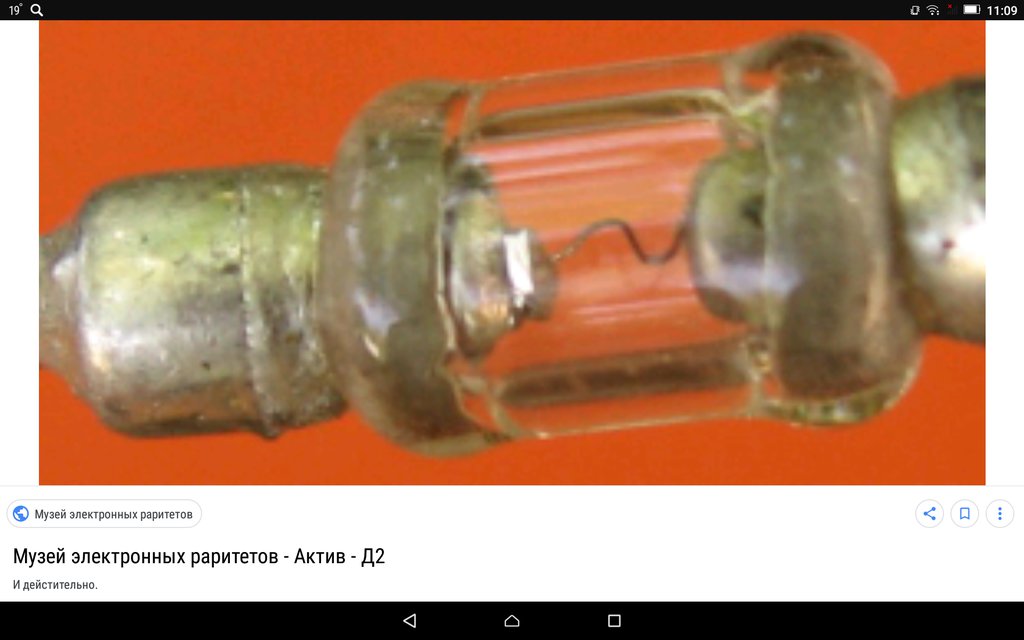

Диод

Д2 впаять времени было достаточно:)

Жаль . Родной диод - это самое интересное! Как хоть он выглядит?

Купроксные диоды работали на частотах до 500 кГц.В Германии в конце 30-х годов были уже кристаллические кремниевые диоды,применялись в радиолокаторах.Этот прибор рассчитан на измерение до 15 МГц . так что скорее всего применялся подобный диод.Эти диоды пробивались небольшими напряжениями,так что замена объяснима.Марка и внешний вид диодов мне найти ,к сожалению, не удалось.

look2 писал(а):Купроксные диоды работали на частотах до 500 кГц.

Это не совсем так.
У советского довоенного цвитектора ВЧ-1 максимальная рабочая частота была 2 МГц.
Так как частотные свойства ограничиваются только ёмкостью между пластинами, то не удивлюсь, что при уменьшении размеров пластин можно было получить и 20 МГц рабочей частоты. Конечно рабочий ток такого диода будет очень мал, но для волномера много и не надо.

В этом волномере граничная частота 15 МГц.Цвитектер для установки рабочей точки требует некоторого напряжения смещения,1.5 в элемента и переменного резистора.А данный волномер тем и ценен что не требует питания.

Вот мой цвитектор от детекторого приемника:
