Что за аппарат был куплен в 1956 году?

КВН-49-4А, наверное.

1956
Где указана дата покупки телевизора? Удостоверение о регистрации об этом ничего "знать" не может; это второй или... пятый владелец? Дата продажи в паспорте, роспись продавца (иной раз и владельца), штамп торгующей организации и... точка!

Фото

Заводской номер А-575 и инструкция относятся к 1950 году.

1956 писал(а):Заводской номер А-575 и инструкция относятся к 1950 году.

В комиссионке купили, с документами? А трубку менял предыдущий владелец...

1956
"... инструкция относятся к 1950 году" - Вы полагаете, что каждый год печатали новые инструкции? И, в этом случае, на ней должен бы быть пропечатан 1954 год? Сумнительно…
"Загадки" всё какие-то кривые... То что-то нацарапано, то не дописано и т.д., какие-то бумажки…

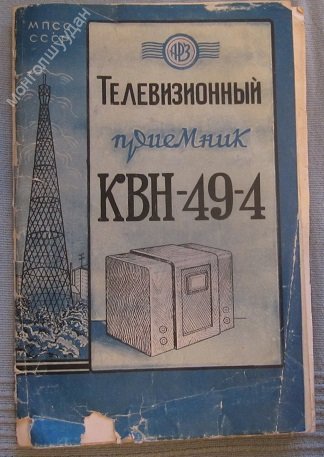

Инструкция 1950 года - редкость. Вот фото другой инструкции.

Так и заводы разные, вообще-то, а при каждом заводе была своя типография.

У всех инструкции , кроме 1950 года одинаковое оформление. Инструкция 1950 года это раритет.

1956 писал(а):У всех инструкции , кроме 1950 года одинаковое оформление.

И на всех инструкциях стоит логотип АРЗ?

Нет.Но оформление - одинаковое.

Ничего удивительного - в министерстве разработали единый паспорт на изделие и разослали макет по предприятиям.

Верно. Паспорт 1950 года ранний и редкий.

1956 писал(а):Что за аппарат был куплен в 1956 году?

В этом году был куплен аппарат КВН-49 производства Ленинградского НИИ Телевидения. Всё же написано и нарисовано.

1956
Да редкая, редкая инструкция, только успокойтесь уже…

1956 писал(а):У всех инструкции , кроме 1950 года одинаковое оформление. ...

А вот и неправда!
Инструкция на КВН-49 (Т-1) составленная теми же людьми и отпечатанная той же самой типографией, только подписанная в печать 24.02.1950г., имела, казалось бы то же количество печатных листов + такая же вклейка.

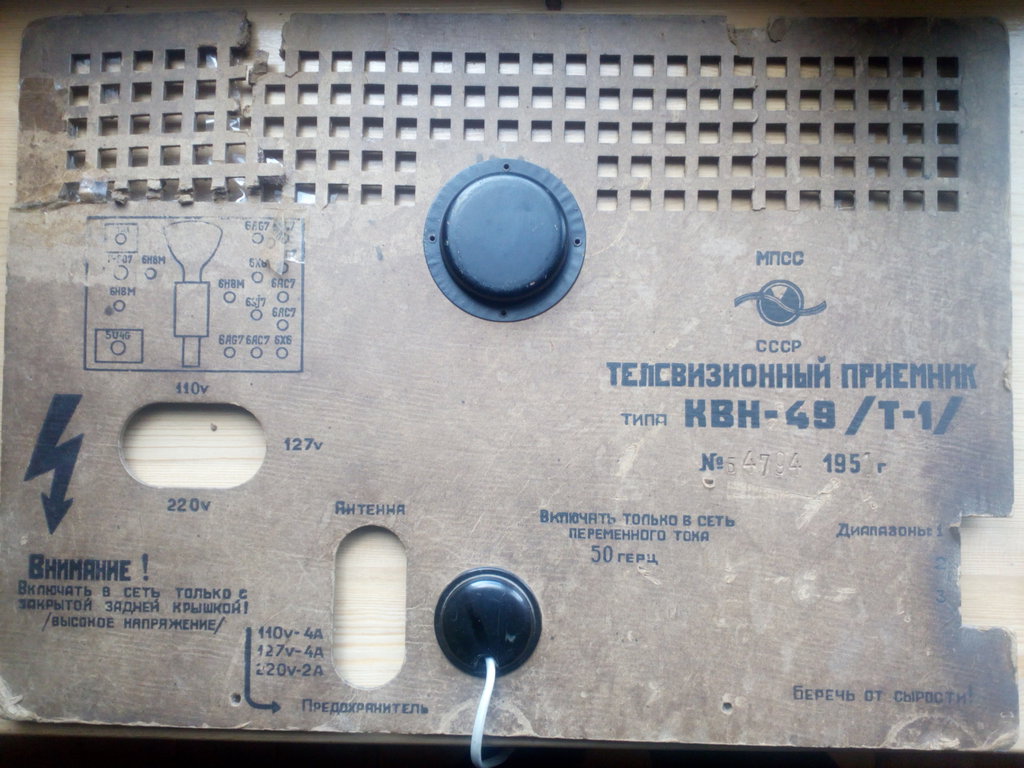

Однако, структура документа уже несколько иная. И о, ужас - картинка задника другая! На ней присутствует схема расположения ламп на шасси и расположение антенных гнезд иное - вертикальное. Ну как у всех порядочных этой модели, которые выпускались позже.
Ну и тираж уже 9000экз. А всего-то два месяца прошло.
В декабре того же года опять по новому заказу тираж уже был 20000экз, и снова изменение в структуре документа.
КВН же не сразу стал милионником. Соответственно не сразу была отработана его схемотехника, монтаж и документация.

Помимо расположения антенных гнезд, обратите внимание на маркировку года на заднике своего раритета.
Год там указан двумя цифрами 19__.
На всех последующих задниках этой модели год указан тремя цифрами 195_.
Улавливаете, задник образца какого года на картинке?

3462 , большое спасибо за интересную информацию.

3462 писал(а):На ней присутствует схема расположения ламп на шасси и расположение антенных гнезд иное - вертикальное. Ну как у всех порядочных этой модели

У КВН-ов ранних были две антенные клеммы расположенные горизонтально, у "всех порядочных" одно антенное гнездо.

То, что показалось вторым антенным гнездом - это наверное предохранитель.

Александр Хрисанов писал(а):То, что показалось вторым антенным гнездом - это наверное предохранитель.

Ну какие тут могут быть возражения….

Дмитрий Гурьянов писал(а): Сколько всего было разновидностей моделей КВН-49. Спасибо.

Одних только -4 было немало. Как минимум, три варианта:
1. Корпус от 49Б (у меня). https://yadi.sk/d/wazwyRBu3X6Ucn (ссылка временная, как найду нормальный фотохостинг с альбомами и метками, обработаю, и перезагружу туда).
2. Корпус поздний. Ссылка 1, ссылка 2.
3. Последний (?) вариант: 1, 2.
Ещё смутно вспоминаю, что где-то видел вариант как у меня, но уже с 2 язычками для фиксации стенки.

Антенные гнёзда тоже отличались. В моём -4 52 года почти обычное, только диаметром чуть больше, обычные штекера болтаются. Точно с завода. Видимо, это промежуточный вариант, после клемм но ещё до не прижившегося другого коаксиального разъёма.

Дополнил список и исправил ошибку.

Подскажите пожалуйста про мой аппарат.

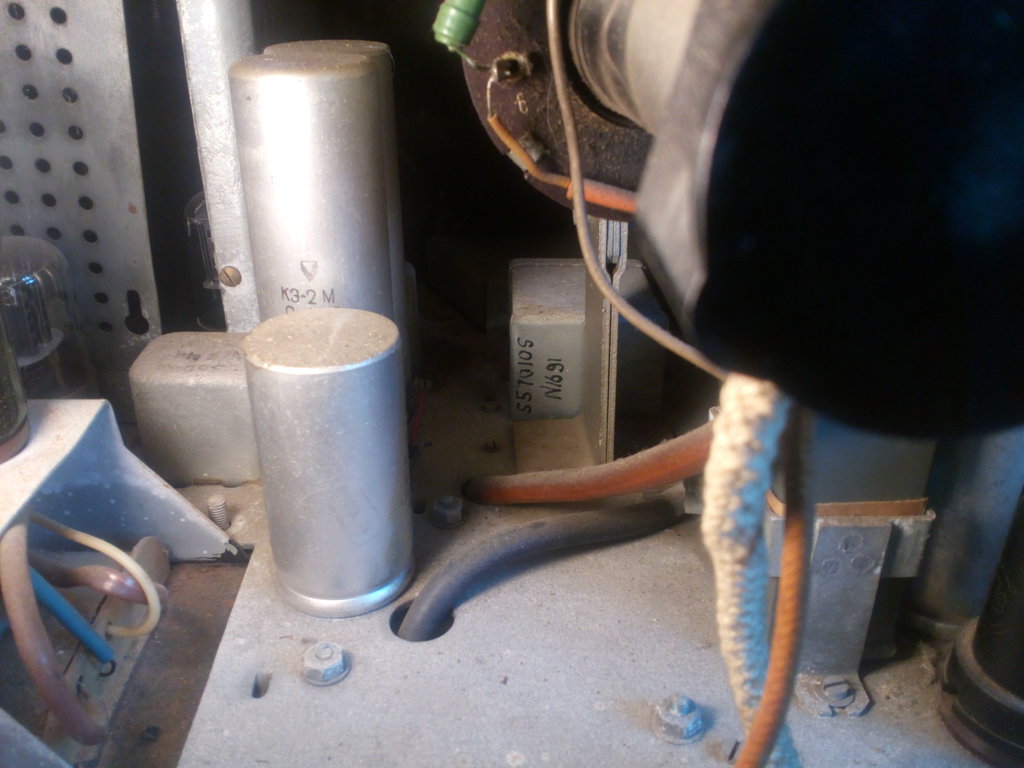

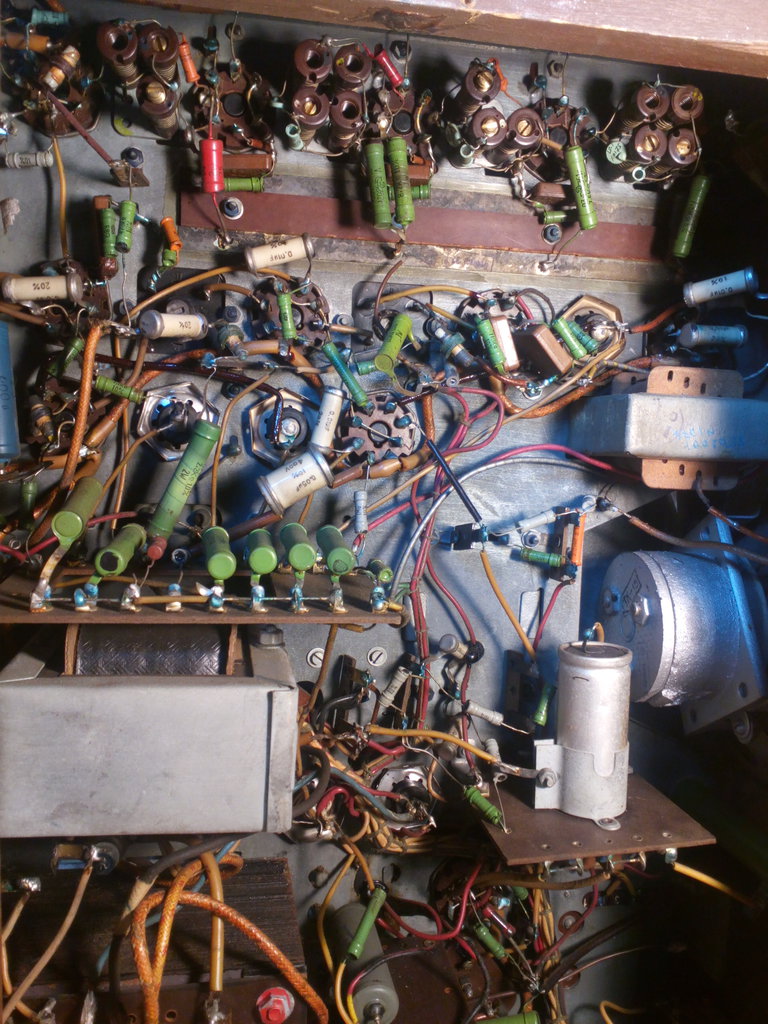

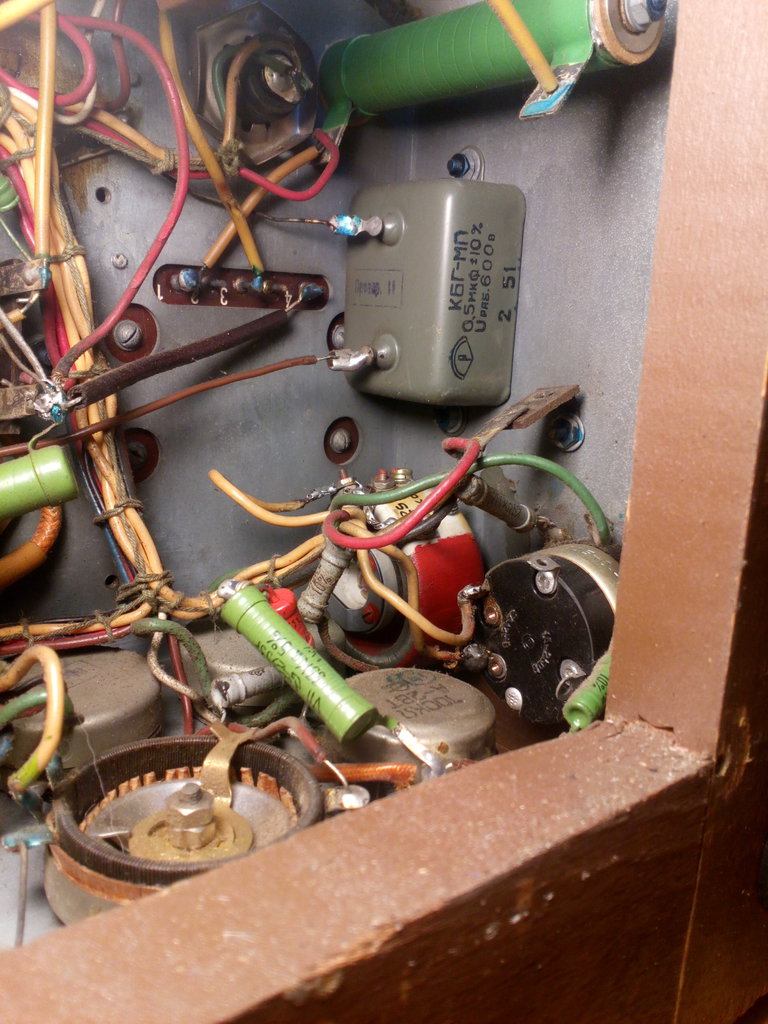

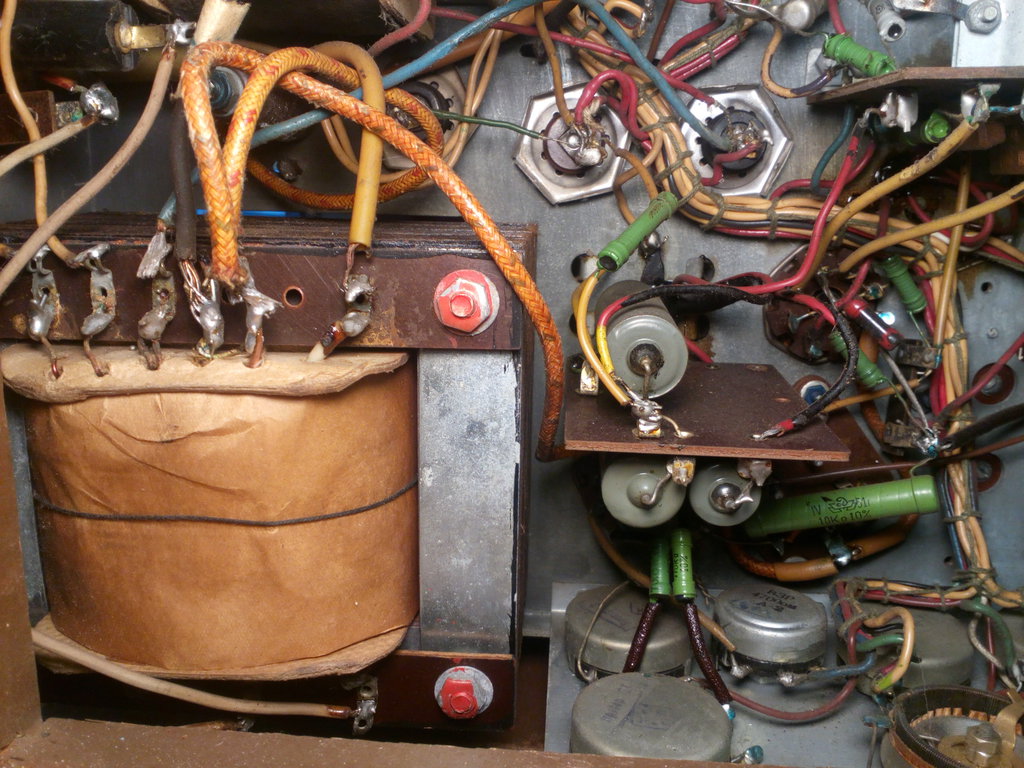

На вид обычный КВН-49-Б, но у 49Б лампа Л12 6Н7С, у 49А, 49-4, 49-4А и Вашего 6Н8С. Какой-то странный вариант. Или в справочниках есть ошибка.

Дмитрий Гурьянов писал(а):Радиолюбители, назовите сколько разных заводов выпускали КВН-49. Сколько всего было разновидностей моделей КВН-49. Спасибо.

Подробнее всего о заводах-производителях КВН-ов было обсуждено на сайте ОДЛР, в теме Павла Владимирова: http://forum.odlr.ru/showthread.php?t=1404

К сожалению для гостей тема более недоступна.
Но возможно, что кто-то из коллег скопирует оттуда первое сообщение? Павел его редактировал по мере поступления новой информации.

А так, чисто от себя, КВН выпускали 12 заводов точно, ещё три под вопросом.
Только в Ленинграде КВН производили четыре предприятия.

П.С. Загадочных КВН-ов пока нет. То, что там где-то не та лампа стоит, так то обычное дело. Не получили фондов на одну лампу, стали ставить другую.

A.T. писал(а):но у 49Б лампа Л12 6Н7С, у 49А, 49-4, 49-4А и Вашего 6Н8С. Какой-то странный вариант. Или в справочниках есть ошибка.

В КВН-49 и КВН-49Б Л12 по схеме-6Н8М. Справочник 1950 года.

Всё правильно, это я невнимательно читал описания. 6Н7С это у 49-4.

Александр Хрисанов писал(а):Но возможно, что кто-то из коллег скопирует оттуда первое сообщение? Павел его редактировал по мере поступления новой информации.

Легендарный телевизор «КВН-49», выпускался несколькими заводами. Это был первый массовый телевизионный приемник. Название телевизора составили из первых букв его конструкторов: В. К. Кенигсона, Н. М. Варшавского и И.А. Николаевского.
Хочу выстроить линейку (с Вашей помощью конечно). И пусть некоторые радиособиратели не говорят, что я занимаюсь НИР (научно-исследовательской работой), нет!!! Я просто хочу приоткрыть неизвестную страничку истории.
Буква в серийном номере обозначала завод-изготовитель.

«Всесоюзный научно-исследовательский институт телевизионной техники». Ленинград. Является разработчиком КВН-49, и первые телевизоры были изготовлены в институте (ВНИИТ), то буквы в серийных номерах присваивались, скорее всего или по годам или еще по каким причинам. Об этом надеюсь узнаем позже.
Историческая справка о предприятии здесь:
http://www.niitv.ru/home/index?tid=6...6&nd=458200163
Номер начинается с буквы "Б" № Б 3377 - 1950 год.
Эти фото сделал я из коллекции Жаринова В.Н.

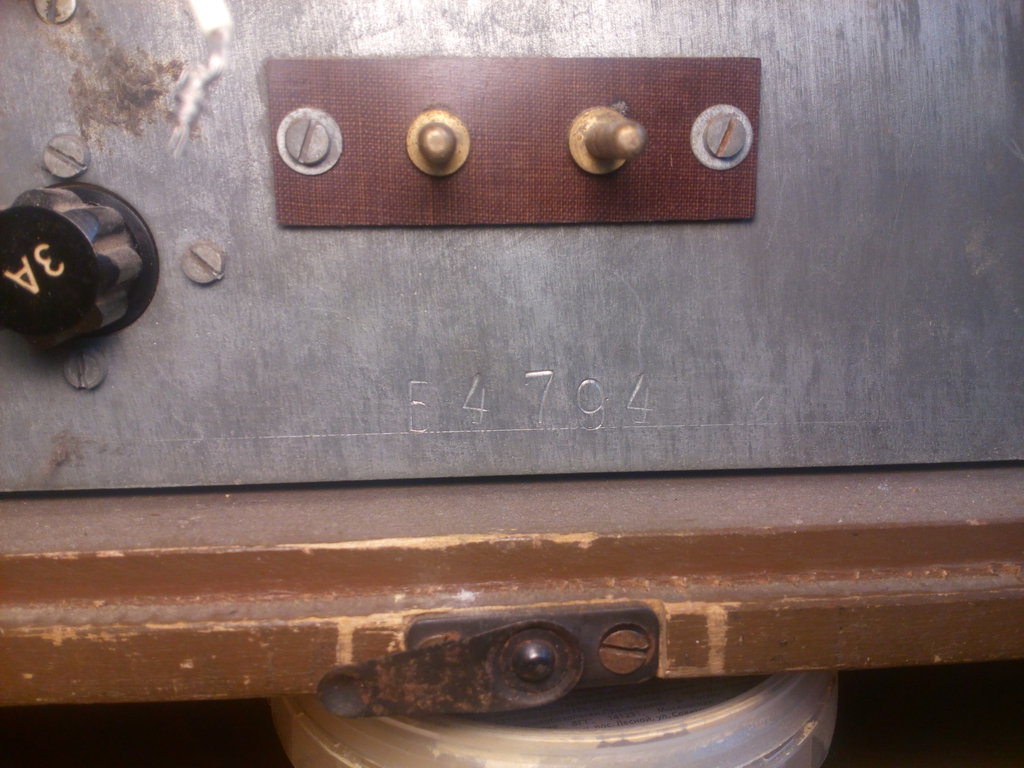

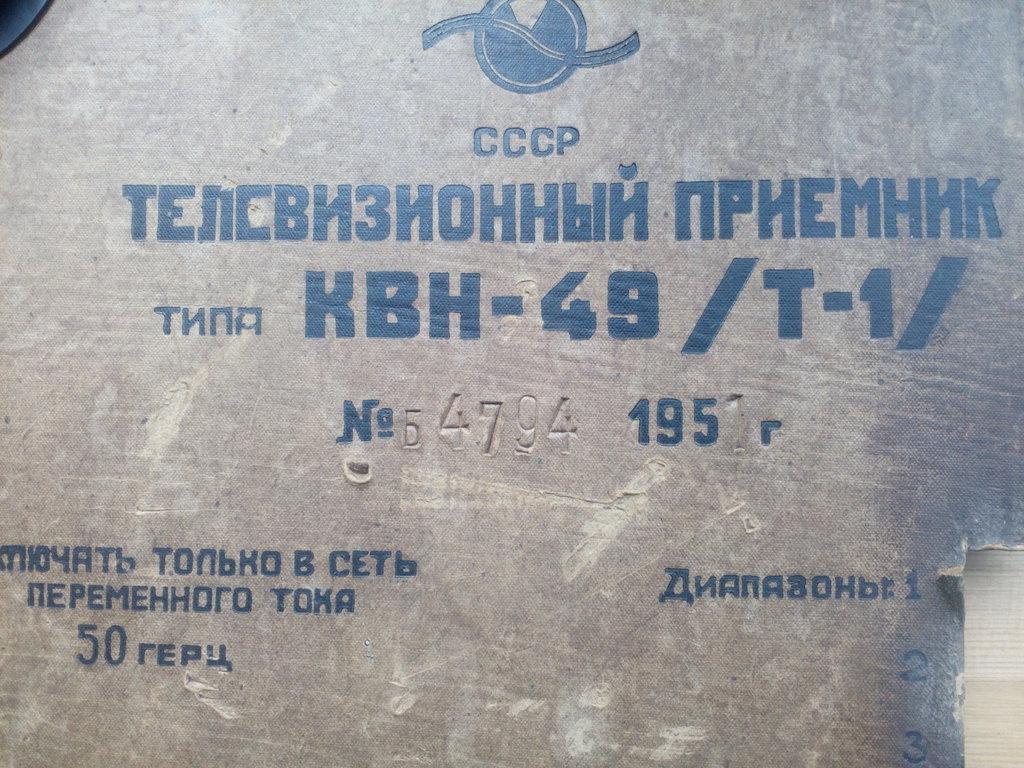

Номер начинается с буквы "Б" № Б 4615 - 1951 год. Мой экспонат.






Над корпусом "маненько" поиздевались (был ошкурен, обклеен бумагой, зашпаклеван, загрунтован и потом была сделана окраска, т.е. были проведены альфрейные работы). И теперь он стал таким:

Похоже в первом сообщении допущены ошибки. Повторяется одинаковая фотография и нет последней ссылки.
Дальше, тоже интересно.
Но фотки с радикала напрямую не копируются.
Счас поизвращаюсь.

А Б 3232 почему то 1951 год.

"Подошедший линкор накрыл катера главным калибром".

Буква «А» в начале и в конце номера - Ленинградский завод им. Козицкого.

Номер начинается с буквы "А" № A 92553 А - сентябрь 1955 год.
Эти фото сделал я из коллекции Жаринова В.Н.


Номер начинается с буквы "А" № A 108618 А - январь 1956 год.
Эти фото сделал я из коллекции Жаринова В.Н.



Буква «В» - Воронежский завод «Электросигнал».

Буква «М» - Завод пока не известен.
Номер начинается с буквы "М" № М 37774 - апрель 1952 год.
Эти фото сделал я из коллекции Жаринова В.Н.


Буквы «РВ» - Ленинградский завод «Россия».

Буквы «ТБ» - Новгородский завод «Квант».
Номер начинается с букв "ТБ" № ТБ 148575 Б - октябрь 195? год. Эти фото сделаны из коллекции Жаринова В.Н.



Буква «Я» - Александровский радиозавод.
Эти фото сделаны из школьного музея радио. Номер начинается с буквы "Я" № Я78570 - 1953 год.





Буквы «ЯВ» - Ленинградский завод «Волна».
Номер начинается с букв "ЯВ" № ЯВ 210817 А - 1957 год. Эти фото сделаны у своего знакомого..


Буква «?» - Дважды ордена В.И. Ленина Московский радиозавод «Темп».

Эти фото сделаны из музея радиозавода.



Уффф! Вроде бы получилось!
Надеюсь там .... на меня не обидятся -за копирование.

FAZA, а, да, вспомнил, там надо всё копировать. Столько лет прошло.

Ну в общем, прочтение той темы примерно рассказывает, где КВН-ы выпускались.

Ещё очень немного известно о производстве в Киеве, Харькове, Баку, Ташкенте.

Evory писал(а):"Подошедший линкор накрыл катера главным калибром".

...без единого выстрела... Просто опустив стволы...

Так какому заводу и какому году, в таком случае, принадлежит исходный номер А-575???

Ф13794 - Александровский радиозавод, КВН-49-4 на жестянке и в корпусе от 49-Б, 1952 год. Видимо, Яххххх это уже на шасси чисто под 49-4.

Аппарат 1949 года изготовлея становится загадкой. Его опять нет.

Фото

1956 писал(а):Аппарат 1949 года изготовлея становится загадкой. Его опять нет.

А чем он так интересен? Конкретно 49 года.

Новое всегда вызывает интерес и внимание.

Интерес больше в том, что КВН - прямого усиления. Наверно, единственный такой телевизор.
Интересно было бы собрать подобный телек, но на крупной трубке (47ЛК какой-нибудь, например). Как бы он показывал... Сразу скажу, что я бы не собрал - нет опыта, да и комплектующих. И приборов для настройки тракта.

Какая там развертка по кадрам?

Sulphur
Да получилось бы всё! И опыта бы набрались!

А приборы для настройки тракта где брать?

Sulphur
Начинается... ВЧ генератор и осциллограф Вам помогут!

Мне их брать неоткуда. А приобретать ни возможности, ни желания нет. Ибо я не какой-нибудь там высококвалифицированный ремонтник. Да мне и не носят аппаратуру, требующую настройки по приборам.
На сайте написано, что телек отключался от сети по окончании передач. В каком смысле это понимать? Ибо даже в инструкции об этом ни слова не нашёл.

Имеется ввиду автоматически отключение питания, если снята задняя стенка.

Написано - ПО ОКОНЧАНИИ ПЕРЕДАЧ. При чём тут указанная блокировка?

Sulphur писал(а):На сайте написано, что телек отключался от сети по окончании передач.

Это несомненно ошибка.

Насчёт приборов: осталось от советских времён огромное количество всяких приборов для настройки телевизоров. Они продаются на рынках и всяких авитах, очень недорого.

Что касается телевизора 1949 года, то их изготовили очень немного на Опытном Заводе НИИ Телевидения в Ленинграде.
Дмитрий Николаевич как-то показывал весьма ранний телевизор и его инструкцию. Но не помню, 1949 или 1950 был год.

А исправлять её, видимо, некому. Уж сколько времени прошло...

Для этого нужна специальная схема с реле , который в этом телевизоре нет.

Да собрать схему несложно. Есть одна простейшая, правда, с электролитиком и на транзисторах.

Помню, в начале-середине 70-х чуть ли не раз в месяц в собственном дворе подбирал на свалках шасси КВНов разной степени комплектности. Попадались и целые, только всегда без ламп, трубы и динамика. Корпуса тоже выбрасывали всегда отдельно. И это только в моём дворе, дальше я не ходил, поскольку был в детсадовском возрасте . Но уже тогда притаскивал их домой и даже выработал алгоритм полной разборки)). Очень мне тогда нравился этот процесс . Если порыться дома, то можно кое-что найти от тех времен. А сколько же всего этого по стране валялось! Особенно с учётом того, что медь задаром никому не нужна была! Но маньяков, разбирающих трансы, видимо было много: Ш-образные пластины кругом валялись . К сожалению, наш семейный КВН в исправном виде бабушка отдала какому-то юному радиолюбителю тогда, когда я был ещё в бессознательном возрасте. Всего пару-тройку лет не хватило, я бы его, наверное, сохранил. ТОлько книжка "Ремонт КВН_49" осталась.
