Сегодня прогулялся по рынку и увидел старые электронные советские часы. Два колпака, закрывающие индикаторные лампы, были утеряны. Конечно же стало интересно и я их приобрел. Дома внимательно рассмотрел. До меня их никто не вскрывал. Один винт крепления был под остатками этикетки. Поиски без названия (название было на утраченной этикетке), только по фотографии, не принесли успеха. Догадываюсь, что это не самые частые часы. Тем более интересно. Включил. Высветились нули и заметно моргание. Судя по всему электролиты пустые. Ничего, заменю. Яркость большая, лампы не долго работали, ресурс выработан мало. Под каждым индикатором кнопка, наверное таким образом осуществляется установка времени и будильника. Элементы 81-82-го годов. Выкладываю фото в надежде, что кто-нибудь опознает часы.

Занятное приобретение...
Можно поздравить?!. )))
Что за часы - не знаю...

Alexandr
А чикухи спереди Вам про город ничего не говорят? Там есть Оперный Театр, Цирк, ЖД Возал, по-моему старый ТЮЗ. Эти часики - одно из изделий ширпотреба Новосибирского НПО "Восток". Эти часы - предтеча следующих - "Сова". Назывались они, кажется, "Часы - свечи".

Поскольку в Новосибирске я не бывал, то значки мне ни о чем не говорили. Тем более, что в те времена было много типовых проектов. И даже зная город, я бы не нашел их название. А Ваша подсказка очень даже помогла, сейчас поищу "часы-свечи" . Спасибо!

Alexandr
Вот они. Эти часики работали у моих ныне покойных родителей. Теперь лежат в шкафу, на антресоли . Так что, извините за их состояние и пыль.

Точно, это они. Значит над индикаторами была еще крышка.
Товарищ сына из Питера собирает всякую цифровую технику. Он сказал, что приобрел такие за 60 000 руб. Что-то не верится
Если не сложно, сделайте, пожалуйста, фото этикетки. Если найдется паспорт, то тоже интересно

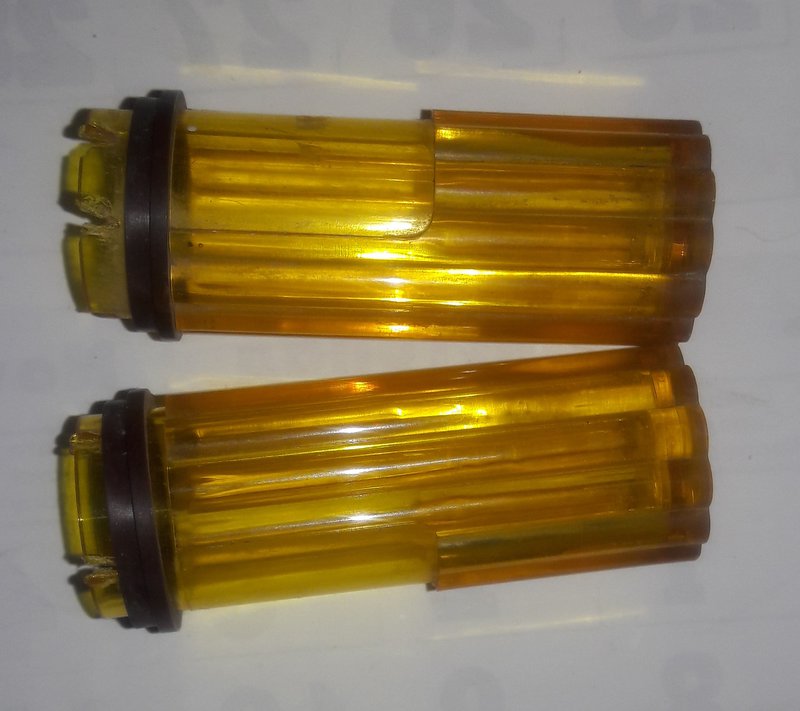

Какая крышка? Там над лампами колпачки разных цветов были (у Вас - жёлтые, у меня - зелёные. Я видел голубые, красноватые), а сверху колпачков вклеивался чёрненький "шпынёк", имитирующий фитиль.
ЗЫ
Ни паспорта, ни этикеток от них нет. Может даже схему на МИ-13 уже не найти. Ну а у Вас схема классическая на 145ИК1901. Часы "Сова" по ней сделаны.
ЗЫЗЫ
Перед часами на столе - коробка от моих очков .

А перед часами на столе что за коричневая крышечка? Вот я и предположил, что она устанавливается на плафоны... Во всяком случае по цвету вполне подходит.

Прошу прощенья, - не коробка, а футляр для очков.

Понятно.
Цвет футляра от очков очень уж хорошо подобран. Чтобы таких очкариков, как я, ввести в заблуждение . А уж я то нафантазирую...

Alexandr
А ведь на Вашей бумажке-этикетке есть начало названия. Это может быть "Свечи-часы"? У меня ничего не "гуглится" .

Может быть... По одной букве сложно отгадать. А на строчке ниже легко просматривается буква "Ч". Это точно "часы" .

Alexandr
"Светильник - сувенир" - "Часы". Вот это ближе к истине. Будет время, пороюсь в своих бумагах.

Очень любопытный экземпляр. Схемотехнически конечно близнец всех остальных часов на 1901, но я как абориген никогда не видел. С вашего позволения утащу фотки на часовой форум с сохранением авторства.

Никаких проблем. Фотографии для дела всегда пожалуйста. Хотя, как абориген, Вы должны были их увидеть с большей вероятностью, чем я, если они аж в Кишинев долетели .

HyC
Их делали с 81 по 82...83 год. Сделано было не очень много. Ширпотребный участок - комната метров 30...40 квадратов. Гарантийная мастерская была ими и ещё много чем (дверными звонками, детскими пианинками да шарманками) забита до усёру. Убыток предприятию был полнейший. Ну не было у нас большой производственной базы. Опытное - оно и есть опытное производство. Вместо того, чтобы все силы и средства направить на профильные разработки и производство, занимались х. з. чем!

У нас была очень мощная электронная промышленность. Много заводов, закрытых на "один крючок", а то и на два, как у нас говорили о предприятиях, работающих на военку. И много институтов. Сейчас всему пришел, как сказал герой фильма "Брат", кирдык. Все, что смогли, а смогли многое, уничтожили. А специалисты, кто уехал, кто спился. Больно об этом говорить... Обещали сделать аграрную страну, но и это не получилось. Пока выживаем...

Хорошие часы!

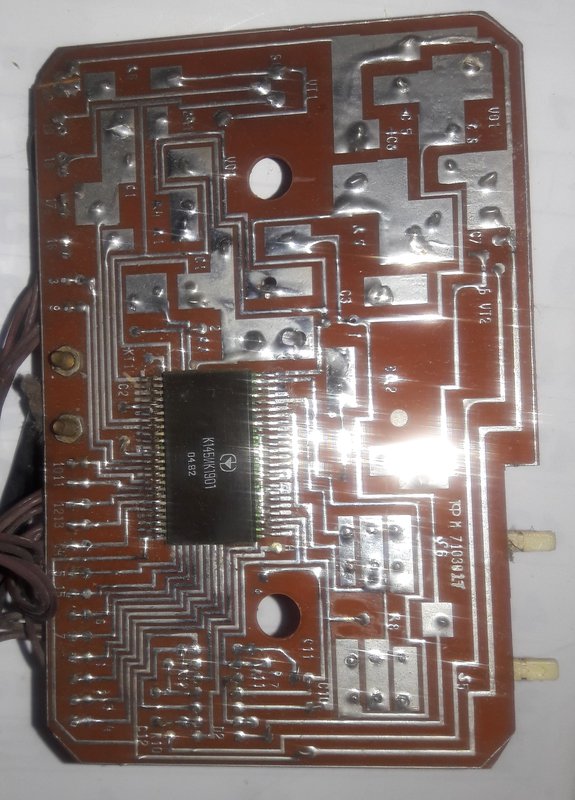

Микросхема похоже вручную паяна.

Никогда таких не видел

Sergei Frolov писал(а):Никогда таких не видел

Ндааа... много загадок осталось после СэСэСэР

Есть такое. Сюрпризы довольно часто встречаются.

Друзья, померьте анодное на этих часах, на часовом форуме население черезвыяайно этим фактом интересуется.

Сильно сомневаюсь что в этих часах анодное будет отличатся от -27 Вольт , потому что применено К145ИК1901.

На плате даже видно КС527А

Vygandas писал(а):Сильно сомневаюсь что в этих часах анодное будет отличатся от -27 Вольт , потому что применено К145ИК1901.

На плате даже видно КС527А

Товарищи с компетенциями отчего-то сумлеваются что на этих индикаторах в динамике на 27 вольтах анодного можно получить должную яркость свечения. Собсно чтобы прояснить этот момент вопрос и был задан.

HyC, у меня часы "Сова" на К145ИК1901 и ИВ-11 да еще и поганые светофильтры, так вполне хватает, не комнату же освещать.

А в молодости в новых Электронике 6-11 с ИВЛ1 пришлось глушить яркость увеличением смешения, бо ночью так освещали комнату , как буто в реакторе.

А по свето электрическим параметрам ИВ-11 очень похож в динамике на один разряд ИВЛ1

HyC, Vygandas прав, 27 Вольт. В общем это значение и ожидалось. Я еще раз просмотрел часы и создалось впечатление, что ими не пользовались. Засунули в кладовку и забыли. А грязь, это уже результат хождения по перекупщикам и хранения в коробках с грязным барахлом. Светят очень ярко, если держать включенными, то вполне заменяют ночник .

Всем доброго здоровья!
В продолжение темы: вот что удалось найти в "закромах". Как и предполагал, обнаружился первый вариант этих часов с микросхемой МИ-13. Платка "музыкального боя" тоже присутствует, но в ней нет микросхемы и пъезика. Должна быть МИ-11. Таким образом, в этом варианте часов, устанавливалось две платы. Есть платка блока питания и корпус самого блока. Кое-каких конструктивных деталей недостаёт, но вполне допускаю, что они где-то есть. Схемы пока обнаружить не удалось. Молодым я не был так щепетилен и аккуратен; девочки, "любовь-морковь" и прочее..., какие там схемы!

Много разных моделей видел эл.часов и у самого имеется три разных модификаций подобных часов,но таких в таком виде никогда не видал.

А МИ-11 чему соответствовала? Судя по всему 7 подстроечников это формирование нот, типа дешифратора какого то что переключал резисторы ко входу звукового генератора?

ДмитрийМ
Совершенно верно, типа счётчика-делителя и коммутатора формирователя звукоряда, музыкальной гаммы. Она применялась и в детских музыкальных игрушках, типа пианино с печатными клавишами и контактным карандашом, дверных музыкальных звонках. Обе, и МИ-13, и МИ-11 выпускались как в ДИП-корпусах, так и в "планаре".

Обратите внимание на логотип на крышке блока питания и на МИ-13; буква "Н", вписанная в окружность. Это и есть логотип НПО "Восток"

Это статор и ротор как у фирмы Вошь

Советский филиал или какие то корни все таки есть ...

novosibiretc, а лишних плафончиков не завалялось ? Это так, для любопытства. Если честно, то мне эти часы понравились и я вспомнил, что встречал такие в 90-х, но меня тогда они не заинтересовали. Силен я задним умом . Логотип такой не встречал ранее.

Alexandr
"Логотип такой не встречал ранее."
Не может быть!
(К)573РФ2,4,8, (К)544УД1,УД2 и далее... посмотрите логотип.



Насчёт колпачков - пока всё кратно 4-м, т.е. комплектно. Поищу. Цвет у Вас такой..., другой, не как у меня.

Alexandr

Логотип такой не встречал ранее

.

Вы просто не обратили внимание. На старых миниатюрных радиолампах, нувисторах , некоторых мелкосхемах.

На востоке по сей день микросхемы клепают. Правда масштабы не те уже. В основном операционниками не гражданскими перебиваются. Керамика, золото, все дела.

Vygandas, это точно. Не обращал внимание. Наверняка и в моих закромах есть. На производстве главным было - приемка есть, все соответствует ГОСТам, значит годится. Это уже здесь, на форуме, начинаешь узнавать кто, что делал. Я вот думаю, если бы в те времена был Интернет и такая связь, то скольких ошибок можно было бы избежать...

novosibiretc писал(а):ДмитрийМ
Совершенно верно, типа счётчика-делителя и коммутатора формирователя звукоряда, музыкальной гаммы. Она применялась и в детских музыкальных игрушках, типа пианино с печатными клавишами и контактным карандашом, дверных музыкальных звонках. Обе, и МИ-13, и МИ-11 выпускались как в ДИП-корпусах, так и в "планаре".

Так а мелодия то как задавалась? Было море прошивок масочных под разные варианты? То есть прототип УМС микросхем? Только без генератора на борту...

ДмитрийМ
"Барабан" с мелодиями, есс-но, внутри м/с . Сколько их там было - не помню, восемь или шестнадцать. Надо найти хотя бы схему включения этих ИС. Разновидностей "прошивок" МИ-11 не припоминаю; во всяком случае, в маркировке, дополнительных индексов не было. Одну мелодию помню: "Отвори потихоньку калитку..." .

http://cxem.net/sound/light/light116.php нашёл эту МИ-11 с расписанной схемой включения . Дешифратор типа 155ИД3 в варианте р-МОП . Прикольно, но на известном сайте по раритетам 155ЛА3 о её назначении не знают http://www.155la3.ru/mi11.htm .

ДмитрийМ
Это неверно. Не получится бегущий огонь. Получится "музыкальный" огонь . Я "расписанной" схемы включения не вижу. Где хотя бы входные шины управления мелодиями? О таком применении первый раз слышу и сомневаюсь, что она сможет коммутировать светодиоды. К дешифратору 155ИД3 функции м/с МИ-11 никакого отношения не имеют и выходов у неё максимум 8. В 155ИД3 никаких счётчиков-делителей нет, как нет и программной матрицы. 155ИД3 относительно примитивна:

У меня где-то сохранился музыкальный звонок, точнее плата. Она продавалась в магазинах без корпуса и динамика, для творчества. В качестве "бегущего нуля" использовался шестнадцатиразрядный дешифратор К134ИД3, малопотребляющий аналог К155ИД3. Выходы через диоды подключались к времязадающим цепочкам генератора тона и генератора тактов Т.е. менялись резисторы. Генератор тактов задавал длительность ноты, а генератор тона частоту звука. Там была запрограммирована какая-то популярная мелодия, а я перепрограммировал, по просьбе, на мелодию заказчика. Позже он отдал мне ее "на детали" . Плата была размером примерно 70х80 мм.

Alexandr
На входе-то, как ни крути, д. б. генератор и 4-х разрядный счётчик, а МИ-11 требует только внешний генератор тактов. Выбор мелодии (в МИ-11 их 16 или 8, точно не припомню) происходит по четырём (трём) входам. А просто дешифратор хххИД3, в устройстве с такими функциями, будет "обвешан" внешними схемами как "ёлка" .

Так и было. Там была не только ИДЗ, но и логическая рассыпуха. Просто я написал, что выпускались и такие музыкальные схемы. Но это было давно. А на Ваших фото схема намного проще, значит все функции вложены в МИ-11. Правда я с этой микросхемой не работал и "начинку" не знаю .

Вот нашёл на Авито музыкальный дверной звонок пр-ва НПО "Восток". Он выполнен так-же на МИ-11. Написано, что звонок на 15 мелодий. Это уже правдивая информация.
https://www.avito.ru/sankt-peterburg/by ... 1570824271

Ну если вернуться к схеме, выложенной Вашим земляком http://cxem.net/sound/light/light116.php то можно предположить что есть тактовый вход, входы выбора мелодии (те что к + подключены) и выходы. В указанном варианте похоже просто последовательный перебор выходов "бегущий огонь". Возможно это тестовый режим ИС для проверки функционирования.
ЗЫ. Я такое делал на счётчике и ИД3 в связке, известная схема для бегущих огней 90-х.... Тут они счётчик вставили внутрь, потом масочное ПЗУ и дешифратор адресов и выходной дешифратор. Насчёт токовой нагрузки... ну 5.10 ма р-моп может потянуть, вспомним 161КН коммутаторы...

Вот ещё инфа по мелодиям:
"...продам звонок дверной электронный музыкальный СССР
15 мелодий (Отвори потихоньку калитку, Тореадор, Полонез Огинского, Подмосковные вечера, Пер Гюнт и т.д)"
https://www.avito.ru/novosibirsk/kollek ... _781621348

novosibiretc

Вот ещё инфа с Мешка по мелодиям:

Тут и в африке понятно
http://s019.radikal.ru/i619/1312/59/fd9eb9f50264.jpg

Vygandas
Да, это более поздняя версия звонка - "СНВ-924Д", уже с возможностью записи различных мелодий в 573РФ2 (ессно на этапе производства). Тут более "гибкая" система, чем на МИ-11. А "музыкальная" м/с использована к145ГП1. У более ранних, из корпуса торчало ещё три кнопочки.

novosibiretc, у вас эти часы на МИ-13 работают?

мне досталась сова на ней, а схемы нету(( хотел сделать.

Alexandr писал(а):novosibiretc, а лишних плафончиков не завалялось ?

Наткнулся на старую тему. Странно. Уже почти два года как ув. Александр получил от меня плафончики к часам. Ни фото восстановленных часов, "ни здрасьте вам, ни до свиданья", даже словесной благодарности никакой? Оч. странно .
