Странно... Кого-то я благодарил и хвалил за упаковку. Наверное не в этой теме. Вообще-то я щепетильный в этих вопросах. Но могу повториться . Если обидел, прошу простить. Огромное спасибо! Все отлично подошло. Даже цвет близкий. По назначению часы не использую, ресурс экономлю. Для демонстрации могу включить, но обычно они выключены.

Alexandr писал(а):ресурс экономлю

Какой там ресурс экономите? У родителей с начала 80-х до 2014 года работали непрерывно. Заметного потускнения ИВ-11 нет. Только при начальной установке часов дребезг контактов кнопочек достаёт.
ЗЫ
Спасибо Вам за "спасибо" . Ни в каких других темах, по этому поводу, Вы ко мне, Александр, не обращались. Обратите внимание на Вашу репутацию от 2018 года, 14 октября. Это именно я, так завуалированно, хотел обратить Ваше внимание на свою "обиду" по Вашему полному молчанию в мой адрес . А за упаковку, Вы вероятно благодарили москвича Владимира (2vlad), который любезно помог организовать отсылку в Молдову, через которого я и передал Вам недостающее.

Я как-то не очень заглядываю в репутацию. Мы все и так знаем репутацию большинства. Не в цифрах, а "по жизни" . Часов, очень резных, у меня много. Для постоянного пользования стоят на видном месте американские часы с качающейся рейкой, на которой светодиоды, цифры и буквы "висят" в воздухе. Удобны тем, что показывают дату, время, температуру и поздравляют с праздниками. Правда, с американскими . Всегда привлекают внимание гостей необычностью индикации. Приходится объяснять принцип индикации. Я показывал эти часы. И у каждого у кровати часы с лезерной трансляцией времени на потолок. Удобно, ночью приоткрыл глаз, взглянул на потолок, и сразу знаешь время, сколько осталось понежиться в постели. Поэтому остальные часы - часть коллекции. Недавно видел на развалах самодельные часы на ИН-ках. Конструкция грамотная. Им лет 40. Судя по большому радиатору на задней панели и тяжелому трансформатору, собраны на 155 серии. На лицевой панели 6 индикаторов. Вид вполне приличный, много хрома. Видно использовали доступ к заводским цехам. Вот и думаю, взять, не взять. Вроде самоделка, но качественная. Представляет она интерес, или нет...?

Alexandr писал(а):Я как-то не очень заглядываю в репутацию. Мы все и так знаем репутацию большинства. Не в цифрах, а "по жизни" . Часов, очень резных, у меня много. Для постоянного пользования стоят на видном месте американские часы с качающейся рейкой, на которой светодиоды, цифры и буквы "висят" в воздухе. Удобны тем, что показывают дату, время, температуру и поздравляют с праздниками. Правда, с американскими . Всегда привлекают внимание гостей необычностью индикации. Приходится объяснять принцип индикации. Я показывал эти часы. И у каждого у кровати часы с лезерной трансляцией времени на потолок. Удобно, ночью приоткрыл глаз, взглянул на потолок, и сразу знаешь время, сколько осталось понежиться в постели. Поэтому остальные часы - часть коллекции. Недавно видел на развалах самодельные часы на ИН-ках. Конструкция грамотная. Им лет 40. Судя по большому радиатору на задней панели и тяжелому трансформатору, собраны на 155 серии. На лицевой панели 6 индикаторов. Вид вполне приличный, много хрома. Видно использовали доступ к заводским цехам. Вот и думаю, взять, не взять. Вроде самоделка, но качественная. Представляет она интерес, или нет...?

Я бы взял) Раз хорошо сделана. Если рабочие то вообще зашибись) Да и хорошая самоделка, думаю, круче завода будет)

OttoStirlitz, воспользовался Вашим советом, купил эти часики.

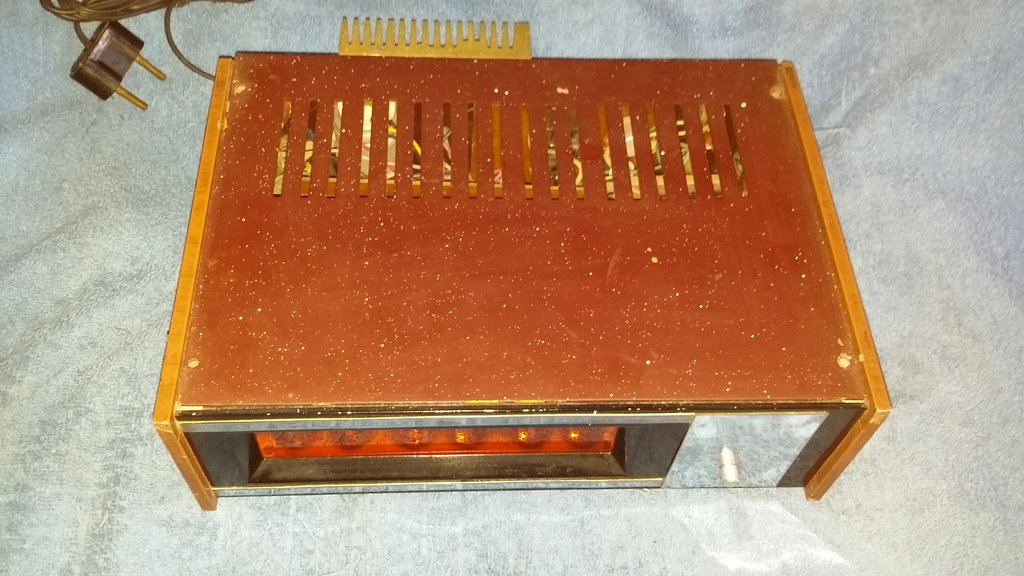

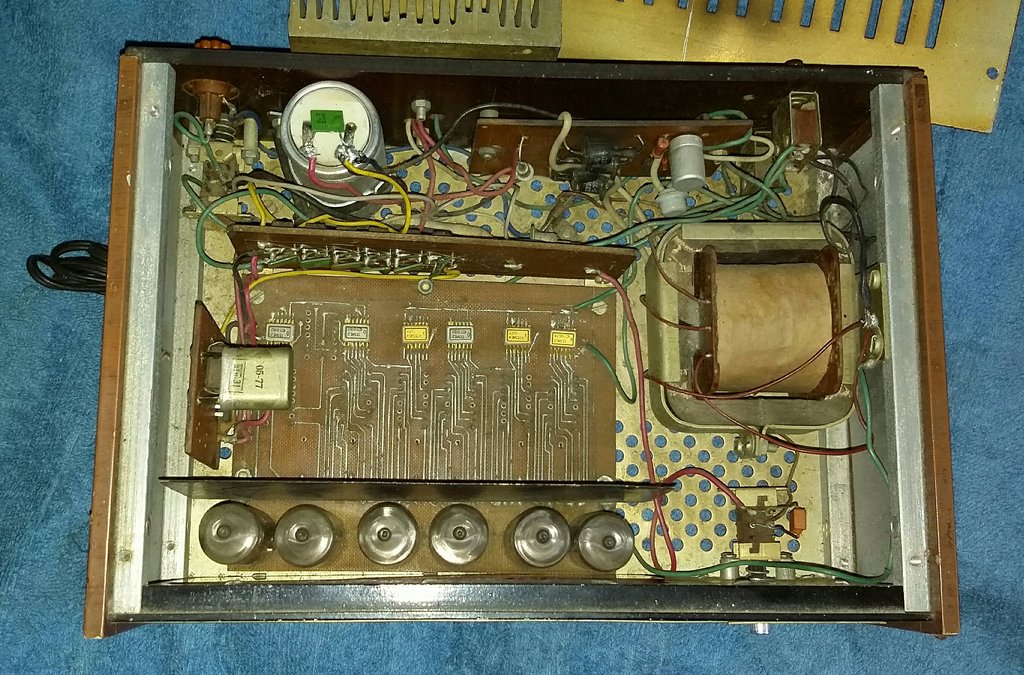

Корпус металлический. Верх крашеный, боковины обклеены пленкой. Детали корпуса изготовлены на станке. Конструкция хорошо продумана. Интересный экземпляр. Пока не работают. Думаю, что особых проблем в ремонте не будет. Только чтобы микросхемы, если понадобятся, были в продаже.

novosibiretc писал(а):Прошу прощенья, - не коробка, а футляр для очков.

А я всё ещё надеюсь восстановить МИ-13, что-то в ней сгорело, наверное.

Объясните мне коллеги почему радиолюбитель собравший часы радиатор вынес наружу,а не установил внутри корпуса.

Tofiq62 писал(а):Объясните мне коллеги почему радиолюбитель собравший часы радиатор вынес наружу,а не установил внутри корпуса.

Толковый инженер, наверно.
http://www.leningrad.su/museum/show_calc.php?n=357

Tofiq62, все просто. Тепло выделяемое радиатором луче всего должно сразу уходить наружу а не подогревать еще внутренности. Потому желательно радиаторы при возможности ставить снаружи.

Sergei Frolov писал(а):

Tofiq62 писал(а):Объясните мне коллеги почему радиолюбитель собравший часы радиатор вынес наружу,а не установил внутри корпуса.

Толковый инженер, наверно.
http://www.leningrad.su/museum/show_calc.php?n=357

Некорректный пример =)
У Д3-28 радиатор хоть и снаружи, но внутри её габарита.

В рассматриваемой самоделке радиатор тоже можно было утопить в корпус, оставив прежнюю эффективность обдува. Но слесарных работ было бы побольше...

Данные часы, вероятно, были изготовлены для себя, поэтому радиатор был вынесен, скорее всего, выбора радиаторов не было, установили, что нашлось.

kuzmin писал(а):Данные часы, вероятно, были изготовлены для себя, поэтому радиатор был вынесен, скорее всего, выбора радиаторов не было, установили, что нашлось.

Можно было и этот радиатор вписать в габарит корпуса...

Можно, "конструктор" не захотел.

У Брига вообще наружу всё торчит
https://price-altai.ru/uploads/2015/05/ ... 259b96.jpg

Видно, что радиатор специально не делали, а использовали то, что было под руками. Может быть и высота корпуса была выбрана из-за размеров радиатора. Если бы в то время были ЕНки, то не думаю, что автор бы заморачивался. Корпус весь металлический, в основном алюминий с хорошей теплопроводностью. Мощность не может быть большой, Ватт 10, не более. При таких огромных размерах корпуса, он был бы чуть-чуть теплым. Но конструктивно крепить П216 неудобно. А в готовом заводском радиаторе он утоплен и наверняка стоит на изоляционной прокладке. Я думаю, что отказались от лишней мороки и пошли по более легкому пути, применив готовые детали. Но я не буду ничего менять. Про аутентичность здесь говорить не приходится, пока эти часы в единственном экземпляре. Я хочу сохранить их в первоначальном виде. Автор так решил, пусть так и останется .

kuzmin писал(а):Можно, "конструктор" не захотел.

Дык, и я об этом же. Что причина не в использованных деталях, а в желании/нежелании автора. Имеет право.

Alexandr писал(а):Если бы в то время были ЕНки, то не думаю, что автор бы заморачивался.
...
Мощность не может быть большой, Ватт 10, не более.

Как раз с ЕН снять большую мощность весьма проблематично. Ей надо превышение над выходным напряжением в провале питания не меньше 3 вольт. Снять 10 ватт - это ватт пять-семь отправить в тепло, а то и больше. На германиевом транзисторе всё получается гораздо менее прожорливым, ибо ему в провале и полувольта достаточно.

Были бы тогда компактные конденсаторы большой ёмкости - да, получилось бы и с ЕН...

С местом, в этом корпусе, проблем нет. Можно хоть черта всунуть. И комплектация сплошь с пятой приемкой, это тоже подсказывает, где работал автор. У нас в те времена были десятки заводов, где это можно было изготовить.

По тем временам сделано хорошо, даже отлично, часы работоспособны, пусть отсчитывают время исправно, поэтому ничего переделывать не надо, почаще вспоминать хорошим словом изготовителя.

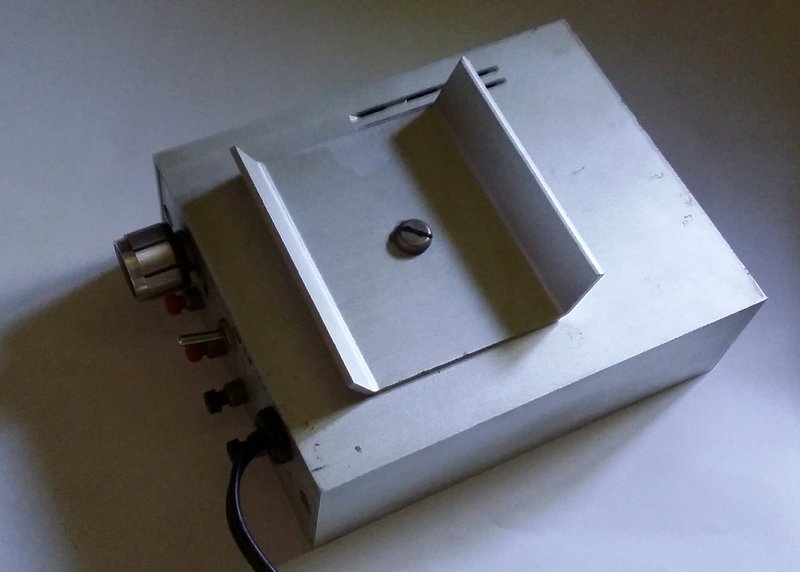

Вернулся к этой теме, так как приобрел еще одни интересные часы. Думал самоделка. Выглядели, как сделанные на коленке, хотя на задней панели написано, что это Италия и есть логотип фирмы. Интересный корпус, сделанный из алюминиевого профиля. Но все равно было видно, что сделал не завод. Карандаш на фото для масштаба.

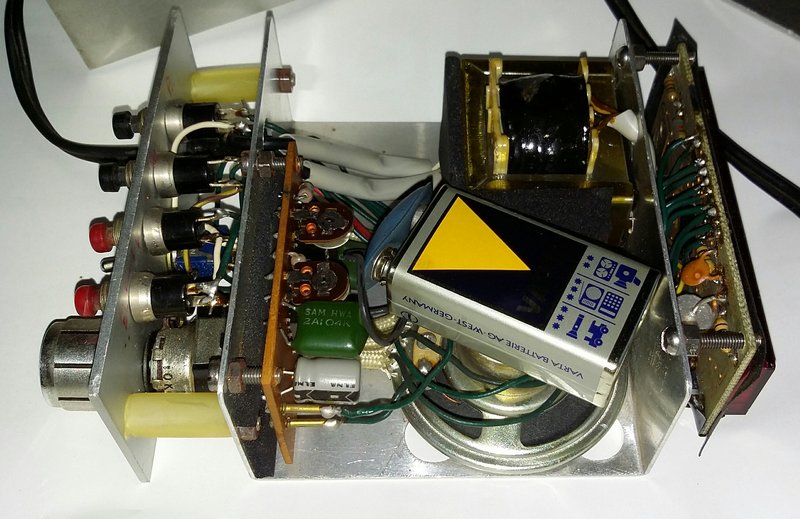

При разборке нашел внутри батарейку "Varta", изготовленную еще в Западной Германии. Объединение Германий произошло давно. Из этого я сделал вывод, что вероятнее всего часам не менее 30 лет. Кстати, не знал, что батареи "Varta" были номерные. И часы имели резервное питание на случай пропадания сети.





Внутри все сделано качественно, но явно кустарно . Особенно бросалось в глаза крепление плат на винтах, в качестве стоек, зажиманием между гайками. Кто из нас не применял этот прием ? Наверное какой-нибудь местный кооператив. Попытался найти на элементах дату выпуска, единственное, что нашел на таймерах 555 1976 год. Скорее всего дата выпуска близка к этой цифре. Микросхемы на колодках, что редко применялось в серии. Тем более 555 были очень надежными. Пайки, особенно платы с контроллером и индикатором, скажем так, не комильфо. На задней панели с тыльной стороны фломастером нанесены названия прикрепленных кнопок.





Думаю, что это может быть просто поделка какого-нибудь радиолюбителя. В единственном экземпляре. Поиск в интернете, как я и ожидал, ни к чему не привел.









Часы рабочие. Есть будильник. Сзади ручка позволяет плавно менять яркость свечения индикаторов. Приятная игрушка .

У нас выпускался трехпрограммник "Сириус" с американским часовым модулем. Там тоже были кнопки "быстрее" и "медленнее". Может быть и кустарно с закупным модулем, но кустарно мало вероятно, что могли бы возиться с нанесением линий и лого.

Но выпускал не серьезный завод, это точно. Что-то типа наших кооперативов, которые клепали АОНы, антирадары, и прочую, популярную в то время технику.

Alexandr писал(а):Но выпускал не серьезный завод, это точно. Что-то типа наших кооперативов, которые клепали АОНы, антирадары, и прочую, популярную в то время технику.

Ту, это Вы перегнули
http://www.leningrad.su/museum/show_calc.php?n=335

Я имел в виду этот экземпляр часов, "Сириус" не хотел обидеть.
Виноват, вот что значит, некорректно написанная, фраза
