Проблема в выходном трансформаторе?

[K-Dizz]

Приветствую!
Хотелось бы уточнить у опытных радиолюбителей и профи, верный ли вывод я сделал.

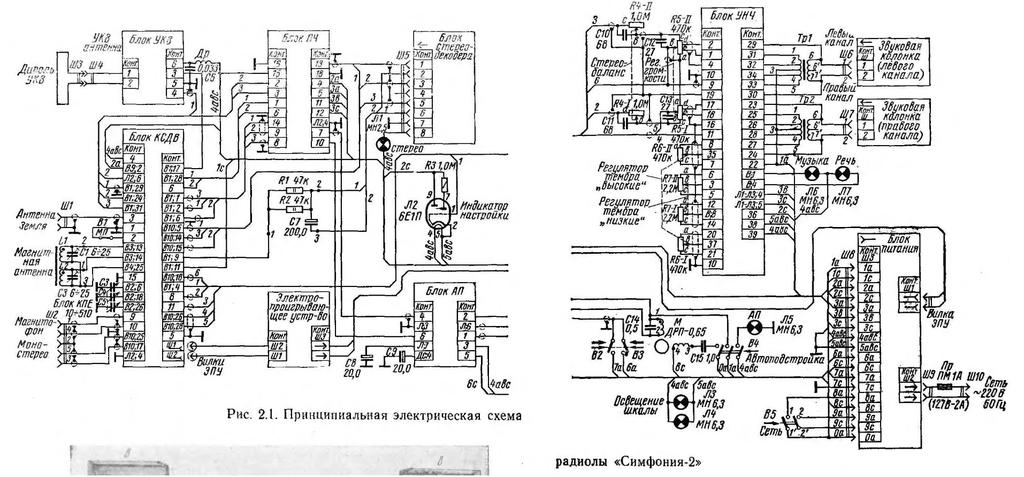

Имеется ламповая радиола со следующими схемами (см. рисунки). При работе один канал сильно гудит и не играет, другой канал работает нормально. Замеры в проблемном канале показали, что в точках № 27, 28 напряжение составляет 0,1...0,2 В вместо положенных 265...270 В.
Замеры сопротивления дали следующее:
№ точек: / Сопротивление по прибору:
22-25 / 0,193 кОм
22-26 / 40 Ом
22-27 / 0,L (бесконечность?)
22-28 / 0,L (бесконечность?)

Т.е. имеет место обрыв в обмотке выходного трансформатора?

[Алекс Меандр]

В точках № 27, 28 - напряжение относительно чего измеряли?
Если прибор показывает бесконечно большое сопротивление - считаю Ваш вывод близким к верному.
Я бы теперь демонтировал этот трансформатор для более глубокого изучения.

[K-Dizz]

В точках №27, 28 напряжения замерял относительно корпуса.
По поводу самого выходного трансформатора. Есть подозрения, что в него уже лазили. Он как будто более "пузато" намотан и каркас катушки имеет повреждение (отломан кусочек).

[Алекс Меандр]

Ок.
Подозрения - обоснованы.

[K-Dizz]

Можно ли в таком случае восстановить поврежденную обмотку трансформатора? Или надо искать другой на замену?

[Самый !]

Често обрыв происходит у самой клеммы- это видно.
Есди "внутри" - то можно тоже устранить- перебрать, но для этого нужен приличный опыт- железо потом стянуть.

[Старый мастер]

K-DizzВ принципе имеется несколько вариантов:
1. Сдать в перемотку в обмоточную мастерскую, которые движки и катушки мотают.
2. Перемотать самому, если есть опыт(у меня есть).
3. Подобрать аналог от подобного...

[old_hippie]

22-25 / 0,193 кОм
22-26 / 40 Ом
22-27 / 0,L (бесконечность?)
22-28 / 0,L (бесконечность?)

Если при этом между 27 и 28 отзванивается примерно 160 ом, то оборвана обмотка 22-28.
Посмотрите внимательно на клеммы 22 и 28 - на них должно приходить по два обмоточных провода.
Может, там и обрыв (как уже предполагали).

[K-Dizz]

В продолжение темы.
Нашел, купил и заменил оба выходных трансформатора. Пришлось так же разбираться с проводами, идущими к регулятору громкости и балансу, они были перепутаны. После этого второй канал заиграл. Однако, в одном из каналов хорошо прослушивается фон при отсутствии сигнала.
Посоветуйте, где искать причину.

[K-Dizz]

Да, забыл сказать. Все конденсаторы на плате УНЧ заменены на современные, напряжения во всех точках близки к номинальным. Так же пробовал подключать другой блок питания от Симфонии, менял лампы на новые, но это не дало никакого эффекта. Небольшой фон все равно есть, а хотелось бы его устранить. Где еще можно покопать?

[old_hippie]

Небольшой фон все равно есть, а хотелось бы его устранить. Где еще можно покопать?

В разводке и коммутации общего провода.

[K-Dizz]

Это тот, что идет на корпус? Но этих точек соединения с корпусом очень много по всей радиоле. Каков алгоритм действий в данном случае?

[old_hippie]

Это тот, что идет на корпус? Но этих точек соединения с корпусом очень много по всей радиоле. Каков алгоритм действий в данном случае?

1. Максимально повторить то, что задумывали инженеры при проектировании.
Т.е., контакт с общим - только там, где он был предусмотрен.

2. Творческий поиск решения с минимальным фоном. Это если результат первого способа не устраивает или невозможно повторить заводскую схему.

Общее правило - каждая плата/блок подключаются к общему только одной точкой и общий провод не образует замкнутых петель.
