От чего такая засветка ив-11

[Nonrochka]

От чего такая засветка левого края(цифра №1)? Питание 27 вольт, накал 1.4вольта со средним отводом который идет на минус. Пробовал разные лампы ив-11(года партии) все как под копирку. В целом все сегменты святятся ровно. Пробовал и стабилитроны с среднего отвода на общий и диоды. Ток сетки 11ма(как по справочнику) накал тоже.... Где собака зарыта?

[old_hippie]

От чего такая засветка левого края(цифра №1)? Питание 27 вольт, накал 1.4вольта со средним отводом который идет на минус. Пробовал разные лампы ив-11(года партии) все как под копирку. В целом все сегменты святятся ровно. Пробовал и стабилитроны с среднего отвода на общий и диоды. Ток сетки 11ма(как по справочнику) накал тоже.... Где собака зарыта?

Помнится, на какой-то буржуйской магнитоле чинил подобную конструктивную недоработку - паразитная засветка на индикатор шла.
Насколько помню, включил среднюю точку накала через диод к общему, притянув катод резистором к плюсу (резистор на большой номинал, килоомы, от него требуется, только чтобы диод открылся.)

[Ремор]

Обычно в таких случаях используют цветные или дымчатые фильтры .Гляньте на "открытый" индикатор, например от маяка233 или часов,там много чего можно рассмотреть без фильтра.Практически всегда в заводских изделиях на ивл и ив они применяются.

[Nonrochka]

old_hippie

Помнится, на какой-то буржуйской магнитоле чинил подобную конструктивную недоработку - паразитная засветка на индикатор шла.
Насколько помню, включил среднюю точку накала через диод к общему, притянув его резистором к плюсу (резистор на большой номинал, килоомы, от него требуется, только чтобы диод открылся.

спасибо, попробую.
Ремор

Обычно в таких случаях используют цветные или дымчатые фильтры

вот как раз в моей затее фильтр, ну никак низя... всю картину портит. Желание видеть сам баллон лампы, а через фильтр это(лично мое мнение) уже практически светодиодным матрица... теряется антуражж
А за совет спасибо))

Еще есть мнение , Судя по тому, что засветка не совпадает с сегментами - отражение света от стенок колбы.
но у всех одинаково... ну не могли же инженеры допустить такой косяк....

[Ремор]

У меня есть импортный аналог наших инов.Проблема фильтра там решена окраской балонов ламп малиновой краской.Эту краску ничем невозможно смыть,только можно соскоблить.Попробуйте для эксперимента окрасить один балон цапоном или разведённой в ацетоне пастой от авторучек

[Ремор]

В детстве делал индикацию программ для ч\б телика на галетнике и ИВ-3а .Заработало на ура,правда слишком ярко неестественно выделялось в темноте. Из засвеченной фотоплёнки склеил цилиндрики-чехлы и стало комфортно

[Nonrochka]

Ремор

У меня есть импортный аналог наших инов.Проблема фильтра там решена окраской балонов ламп малиновой краской.Эту краску ничем невозможно смыть,только можно соскоблить.Попробуйте для эксперимента окрасить один балон цапоном или разведённой в ацетоне пастой от авторучек

Интересный совет, попробую, отпишусь потом))

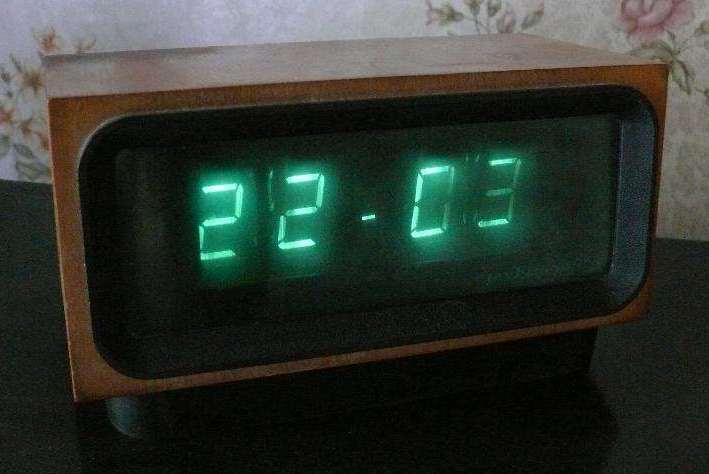

Эту имели ввиду? z573m

[Ярослав]

Такая засветка почти на всех новых ИВ, при высоких напряжениях питания 24 - 27В, это для них норма. Сетка редкая, её поля не достаточно чтобы перекрыть все электроны, вылетевшие с катода. Часть из них достигает анодов, в тот момент, когда на нити накала - катоде отрицательная полуволна, а анод заземлён.
Решить проблему можно, подав на аноды подсвечивающихся сегментов небольшое отрицательное смещение. Можно и на все нерабочие в данный момент аноды подать смещение, так проще....

[Nonrochka]

Ярослав

Решить проблему можно, подав на аноды подсвечивающихся сегментов небольшое отрицательное смещение. Можно и на все нерабочие в данный момент аноды подать смещение, так проще....

как его(смещение) правильно организовать... тоже вопрос..

[игорь963]

Посмотрите схемы заводских часов там в цепи накала ставили стабилитрон.
Была такая же проблема, но давно поэтому точно не помню но пришлось подбирать стабилитрон.

[Nonrochka]

игорь963

Посмотрите схемы заводских часов там в цепи накала ставили стабилитрон.

видел, пробовал... эффекта нет, есть падение общей яркости, но сама засветка не пропадает..

[Ярослав]

Ярослав

Решить проблему можно, подав на аноды подсвечивающихся сегментов небольшое отрицательное смещение. Можно и на все нерабочие в данный момент аноды подать смещение, так проще....

как его(смещение) правильно организовать... тоже вопрос..

Не видя вашей схемы трудно предугадать как организовать смещение.
Приведите схему!

Самое простое, подключить среднюю точку обмотки накала не к земле, а к напряжению +2...+3В. Тогда на анодах будет -2...-3 относительно средней точки катода.

[Nonrochka]

индикатор работает со статической индикацией от счетчиков ие3 ие4 через ключи на микросхеме к 161кн1

[Nonrochka]

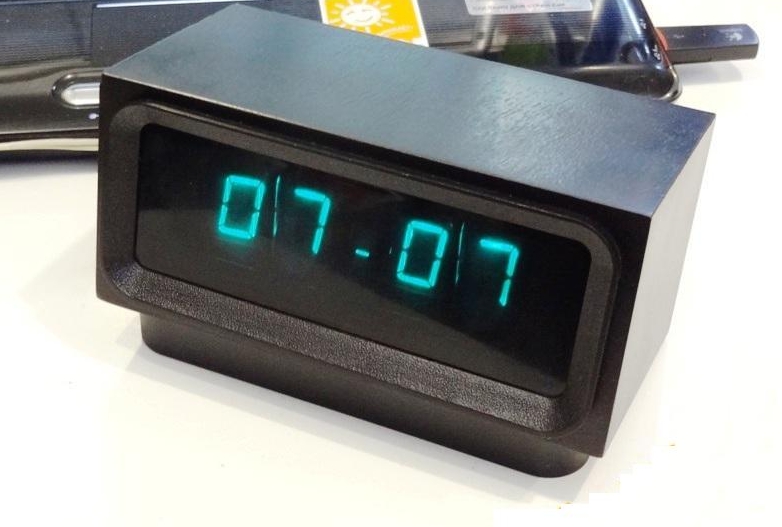

Вот пока пробы тонирования))

[old_hippie]

Ярослав

Решить проблему можно, подав на аноды подсвечивающихся сегментов небольшое отрицательное смещение. Можно и на все нерабочие в данный момент аноды подать смещение, так проще....

как его(смещение) правильно организовать... тоже вопрос..

Не видя вашей схемы трудно предугадать как организовать смещение.
Приведите схему!

Самое простое, подключить среднюю точку обмотки накала не к земле, а к напряжению +2...+3В. Тогда на анодах будет -2...-3 относительно средней точки катода.

Именно. Для этого достаточно одного (или еще лучше - двух) диода, своим анодом к средней точке, катодом - к земле.
Чтобы запирающее напряжение появлялось всегда, независимо от тока катода, среднюю точку притянуть резистором к анодному источнику, чтобы на диодах смещение появилось.

[Ремор]

Вот пока пробы тонирования))

Нормально получилось.Плёнку необходимого цвета и нужной затенёности можно надыбать в конторах по тонировке авто.Вам и нужны то кусочки с палец.Отдадут просто так,куски всё-равно выбрасывают

[Nonrochka]

old_hippie
Ярослав
Ремор
Спасибо за советы, поэксперементирую, о результатах отпишусь.

[FAI4]

Если есть желание поэкспериментировать:

Попробуй менять потенциал на сетке.

Возьми переменный резистор какой побольше с сопротивлением (47-100кОм например, чтобы источник питания "не чувствовал" дополнительной нагрузки)
крайние выводы - на анодное / и на самое отрицательное напряжение.

Сетку - к среднему выводу резистора подсоединить...
Можно подобрать такое напряжение, когда при понижении потенциала на сетке она начнет снижать поток электронов и пропадет засветка отключенных анодов,
но при этом правильные "аноды" все еще будут светится нормально.

Возможно даже на сетку нужно будет подать потенциал немного ниже катода.
Т.е. стабилитроном (цепочкой диодов) организовать еще более низкий потенциал на сетке относительно катода.
___________________________

Связано с тем, что электроны с катода запускаются в направлении анода суммарным полем как от сетки, так и от анода.
Причем электроны более чувствительны к напряжению от сетки, чем от анода, т.к. сетка расположена ближе.

Даже если на аноде 0В, то положительно напряжение на сетке разгоняет электроны, которые далее достигают анод по инерции (т.к. электроны имеют массу).

[Nonrochka]

FAI4

сли есть желание поэкспериментировать:

Попробуй менять потенциал на сетке.

Возьми переменный резистор какой побольше с сопротивлением (47-100кОм например, чтобы источник питания "не чувствовал" дополнительной нагрузки)
крайние выводы - на анодное / и на самое отрицательное напряжение.

Сетку - к среднему выводу резистора подсоединить...
Можно подобрать такое напряжение, когда при понижении потенциала на сетке она начнет снижать поток электронов и пропадет засветка отключенных анодов,
но при этом правильные "аноды" все еще будут светится нормально.

Возможно даже на сетку нужно будет подать потенциал немного ниже катода.
Т.е. стабилитроном (цепочкой диодов) организовать еще более низкий потенциал на сетке относительно катода.

Половину из этих операций пробовал, толку ноль. Засветка пропадает только с общей яркостью всех сегментов. К средней точке подключал переменник кило ом 100 и на минус, при увеличении сопротивления имеем снижение общей яркости. Остальные способы эффекта пока не дают..

[old_hippie]

FAI4

К средней точке подключал переменник кило ом 100 и на минус, при увеличении сопротивления имеем снижение общей яркости. Остальные способы эффекта пока не дают..

Потенциал катода нужно приподнять в плюс, а не в минус.
На величину напряжения в половину накала - когда идет отрицательная полуволна накала, потенциал катода "проваливается" ниже потенциала общего - отсюда и засветка.
Нужно на катод подать около двух вольт относительно земли, чтобы сегменты надежно запирались.

[Nonrochka]

я пришел к выводу что это все таки не засветка а отсветка от баллона...

Кстати а кто нить делал авто регулировку яркости индикаторов ИВ, с фото датчиками(фото диоды), в зависимости от солнечного дня и сумерок...

[old_hippie]

я пришел к выводу что это все таки не засветка а отсветка от баллона...

Кстати а кто нить делал авто регулировку яркости индикаторов ИВ, с фото датчиками(фото диоды), в зависимости от солнечного дня и сумерок...

Телевизор Вечер - автоматическая подстройка яркости экрана в зависимости от освещенности.

[Nonrochka]

Пока вот эта схема лучше всего работает.
Она по сути изменяет сопротивление со средней точки накала на Общий. В зависимости от фото резистора, подбираются сопротивления R1и R2. Плюс такого метода, это равномерное свечение сегментов, падает только их яркость,

некоторые изменяют напряжение сеток индикаторов, там яркость тоже регулируется, но сегменты светят не равномерно.!!

[slava.sokolov]

На одной из моих, новой ИВ-12 такая же проблема. Тоже засветка слева. Там проходит нить накала и если присмотреться, то она светится красноватым светом. Думал сначала что часы Электроника Г9.02 бракованые, но поставил другую лампу в разъём и она нормально работала. А лампа с засветкой некорректно работала во всех разъёмах.
Есть пара таких Электроник и в одной фильтр светло зелёный, а в другой тёмно зелёный, ближе наверное к синему. В тёмном фильтре даже надписи Электроника не видно на стекле и саму структуру ламп. В общем цифры из темноты получаются.
