Один из них даже вроде работает, но замыкает конденсатор настройки и отсутствует пьезоэлемент...
Второй купил не рабочий, потом он вроде заработал... Но не ветился индикатор настройки - (на аноде было не 250 а всего 100 в). Я чтобы что-то понять ткнул тестер между 5 и 6 контактом лампы (несколько раз ткнул) и в приёмник работать перестал (слышны лишь ритмичные свисты-пуки)...... Звукосниматель вроде действует, правда не очень громко - но им я займусь позже...

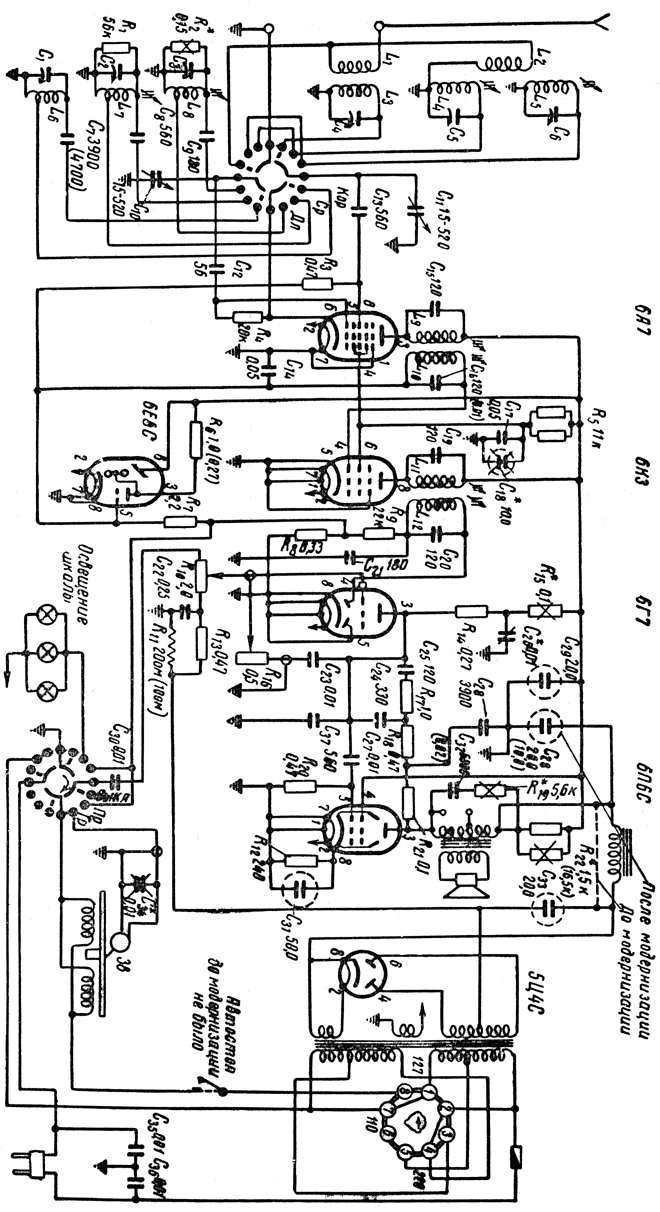

Я тщательно смотрю в схему, но мне в ней не всё понятно......
Как не удивительно - но мне теперь в схеме больше всего не понятна работа переключателя диапазонов и рода работ.

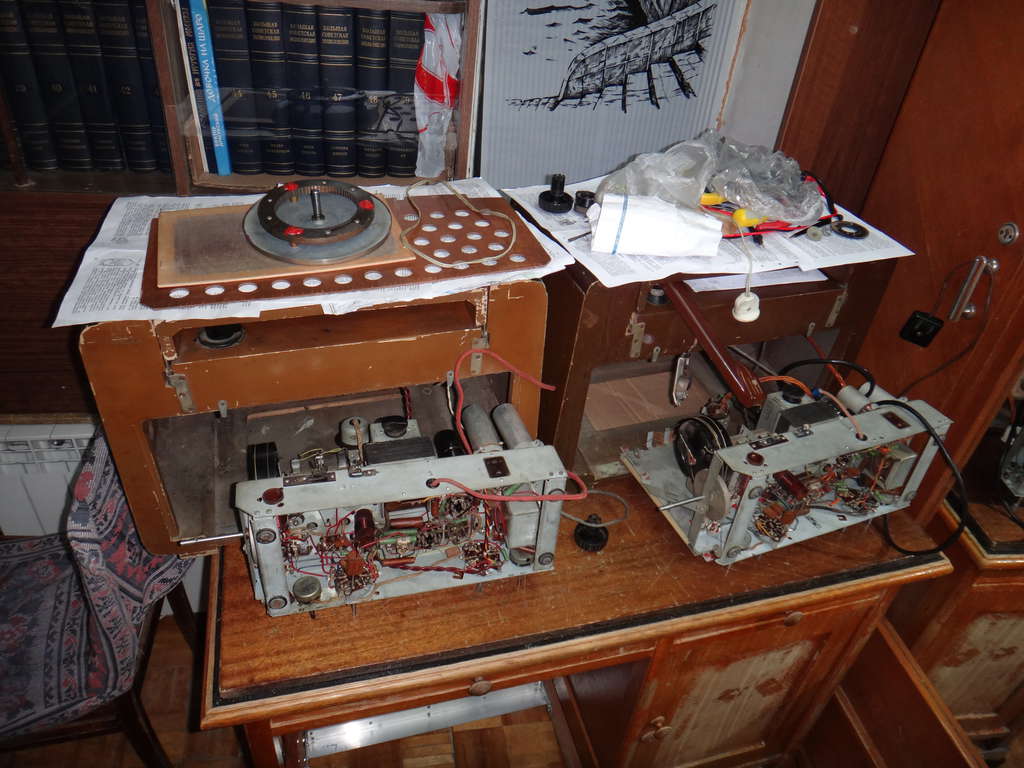

Также у меня вроде есть отличие между схемой и самими радиолами... Также есть отличие в самих радиолах Например на одной из них динамик с трансформатором, на другой этот трансформатор намотан на выходной? трансформатор на шасси...
Не понятны мне квадратные банки размером чуть-ли не больше лампы. Вроде по схеме это катушки, но в них по 4 - 6 выводов которые редко звонятся... Более того. Порой к одному из выводов подходит провод. По схеме так и нарисовано - что он входит в катушку И должен после катушки выходить на X деталь... Он выходит из этого короба, но идёт не к X детали, а к соседнему такому коробу.. а уж только выйдя из него идёт к X детали..
Что творится после антенного входа мне тоже не совсем понятно..
Но хотелось-бы в итоге сделать 2 рабочих приёмника...
Читал книгу "Радио Это очень просто Е.Асберг 1972-600M" Дочитал до 19-той беседы... Конечно не всё понял.. А что я даже в кокой-то момент понимаю - через час уже забывается...

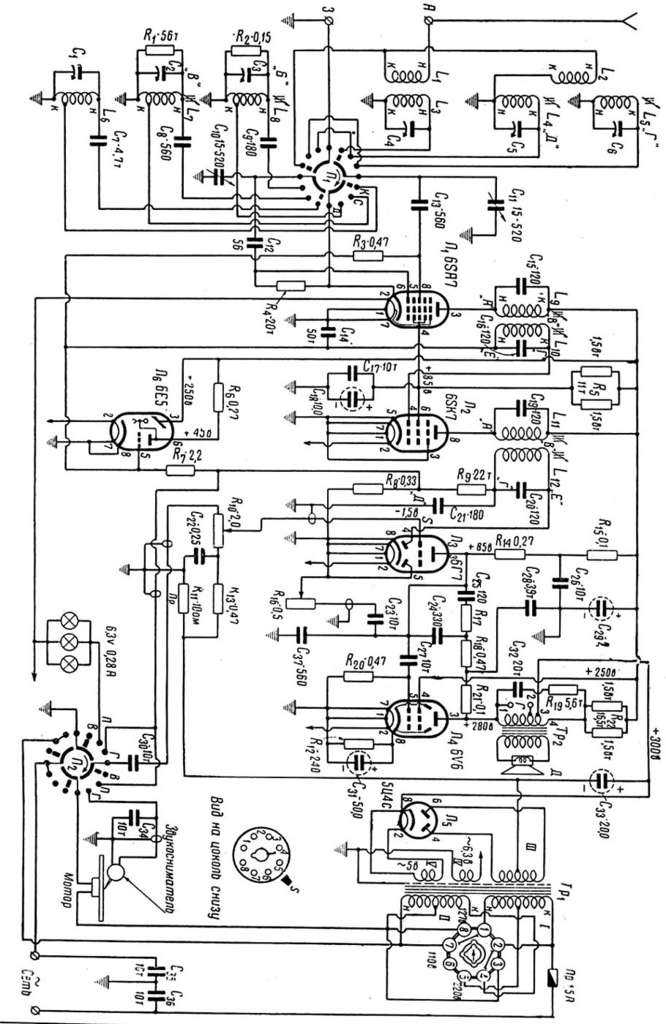

Но Схема радиолы Урал 49 - вроде не повторяет схему начерченною в этой книжке.
Надеюсь что мне тут разъяснят хотя-бы работу переключателей.... И как их читать на схеме
Может кто с таким уже станкивался?
![]:->](./images/smilies/diablo.gif "Дьявол"){kind=small}
между анодом и катодом? Служущей для......... для..... закрывание переменной чистоты (звуковой, либо высокой) от анодов других ламп?
