вопросы по наводкам и арктуру (+)

[Viktor]

Всем доброго дня!

Ну никак не могу решить свою задачку по более-менее качественному
звуку...

Итак, есть пара вертушек ария и арктур. Вопросы:
1. какой ни подключай просто валон прут разнообразные наводки..
экспериментальным путем, выяснил, что большУю часть вч-сч треска даёт
блок плавного включения света в комнате- выключив, убираются значительно.
Тем не менее, поднося руку к ЗС этот тип наводки увеличивается.
Включение через ИБП, пилот толку не дает (еще бы- как я понимаю это лезет с воздуха..)

Сдаётся, что помех просто оч много и из-за высокой чувствительности оно все лезет..
Может сделать железный ящик и накрыть им вертушку?

Это все при включении через бриг, эл-ку (через из корректор). Если включать через внешний
(у меня их 2 штуки) ламповый корректор- то все еще хуже, плявляется куча НЧ гула, фона
(типа как сеть лезет)- просто ужас.

Перебор усилителей и прочего толку не дает, проблема явно в учатске вертушки-корректоры.
Те же уси (4 штуки) стоят и работают с 4 магнитофонами, тюнером, сд- никаких наводок,
проблем и прочего. Шнуры пробовал разные.

Чего поделать, куда покопать?

2. тут вопрос о конкретном вертаке- арктуре. у него почему-то снижен выходной уровень.
т.е. если через встроенный корректор- то усь надо выкручивать на макс и то не сильно громко, если
подключить ко входу лин. магнитофона- то на макс. уровне еле стрелки шевелятся..
если подключить выход головы к тому же бригу- то тоже уровень явно занижен, т.к. громкость на макс
и слышно не громко.
ария дает выход раза в 2-3 больше (те же уси, теже входы) (сравнивал выход с голов).

итого вместо музыки, в основном наводки и шумы..

короче, я заключил, что проблема не в корректоре арктура- что может быть?
тут, правда есть ньюанс- вставку с бошки выдернул, а вот обратно до конца не вставяется она- фото прилагаю,
может в башке дело? проводочки в голове все зачистил, толку 0.
искажений при этом никаких нет (на слух в сравнении с арией)

ps еще лет 15 назад таких проблем сроду не было- спокойно подключал вертаки к магнитофонам и вперед, а тут

<img alt="фото" src="https://file-up.net/big_d39c6de52077c36 ... 054216.jpg">
<a target="_blank" href="https://file-up.net/big_d39c6de52077c36 ... html"><img alt="фото" src="https://file-up.net/sml_d39c6de52077c36 ... 6.jpg"></a>
https://file-up.net/big_d39c6de52077c36 ... 54216.html

[Phlanger]

полагаю, встроенный корректор в Арктуре сдох лет примерно десять- двадцать назад
а теперь вы ему ещё и голову изуродовали, поздравляю
...что вы там через упс подключить догадались? ось дики люды...

упс откидываем
любимый песюг, ежели он где-то там в какое-то место подключен - откидываем
вертак с тиливизера снимаем и ставим отдельно
берём исправный приличный сделанный по ТУ экранированный провод. А не как всегда.
Корпус вертака (наскоко я помню, он где-то сзади выведен на отдельный зажим) отдельной соплёй соединяем с земляным зажимом усилителя.
Смотрим, что будет...
Авометр в доме есть?

[Viktor]

не кажется корректор сдохшим-то.. (ниже будет понятно почему я так думаю).

голову- да, увы так вышло ей конец? и почему вставка до конца не идет?

решил разбить всё ж проблему и отбросить пока комнату и прочее (хотя ни пс ни тв и близко нет). ежели победю в условиях сферического конея к вакууме- продолжу в комнате )

для чистоты- отдельное помещение (оно же гараж, внутри ничего, кроме освещения и блока плавного вкл света- он даёт ацкую наводку, включая треск на всем СВ-диапазоне, когда свет включен).
акртур, кабель (от олимпа, белый, проверил разъёмы- оплетка-экран есть, припаяна с 2 концов) и 100% рабочий бриг. уровень наводок был бы вполне приемлим, если бы не заниженный полезный сигнал..

короче, чтобы было слышно (не громко! а "едва-едва средне") нужно выкручивать бриг на макс. причём, как при включении до корректора во вход магнЗС, так и после корректора в лин. вход. громкость одна - едва достигает "среднего" на максимуме. ест-но, что при выкручивании на полную лезет и уровне шума/неб. наводок и прочего..

если же включить арию (в тот же вход брига- ЗС), то там орет в 2раза громче уже в среднем положении громкости, а ежели пытаться в макс- там и оглохнуть можно.

вот и получается, что будь выход арктура нормальным- я бы уровень помех и не услышал (условно 1/3 громкости).

также делаю вывод, что сигнал занижен уже с головы (я ж выход 1-2мв в корректор брига втыкаю) и оно едва на полной играет (где ария просто "орёт"). соотв-но, сильно заниженный уровень на входе корректора арктура не в состоянии раскачать последний..

контакты в тонарме со стороны головы чистые, провода из тонарма на площадку с 3 штырьками тоже норм, штырьевой разъём чистый- на всяк проверил. дальше коробку (куда идёт провод от этих штырьков и где гнезда выхода не открывал).

авометр есть- чего мерять?

ps. вставку вытаскивал и обратно вставлял(раз уж прикончил)-ничего не меняется.

[fireproof]

не кажется корректор сдохшим-то.. (ниже будет понятно.

через сколько постов будет понятно?
Этот дочитан до " точки" - нет ответа...

[Viktor]

я мож что не так пишу ... ))

арктур включенный в корректор рабочего брига не в состоянии его "раскачать" вообще , т.е слышно только на полной громкости.
другая вертушка, включенная туда же - играет громче раза в два на трети громкости, чем арктур на полной.
тут ведь корректор арктура (пусть и сдох) вообще не при делах ..

[Viktor]

или так - я знаю "примерный уровень громкости" при включении в конкретное гнездо конкретного брига разных вертушек- грубо на 1/3 уже слышно "хорошо" .
конкретный арктур там же выдает меньший уровень на максимуме громкости.

речь идет только о выходе с головы и входе - магн.зс брига

[Sanych]

Viktor Чтобы давать вам советы, сообщите какой измерительной техникой располагаете ?

[Viktor]

Sanych
генератор/осцилл давно канули в лету, остались только авометр/мультиметр (Ц-шка не помню какая и пара китайских мультиметров).

вот, еще раз глянул схему арктура- голова там напрямую идёт в гнездо, которое я соединяю с корректором брига- ничего, только провода. а уровень- едва-едва...

попробовать поискать голову для замены/проверки? да проверить провод от 3штырькового до разъёма (и еще раз от головы до разъёма).

имхо, тут ведь чудес нет- или голова или провода от неё до разъёма..

ps только сейчас сообразил- есть гзм-155 новая, она ведь подойдёт?

[lexxann]

Viktor
В Арктуре 006 ели о нём речь, есть такая маленькая платка на которую идут все проводки от ГЗМ, она для откключения звука, когда проигрыватель в режиме покоя, если я не ошибаюсь, исключите её нахер. То есть, уже многим тут советовал, сделайте правильную разводку с помощью микрофонного кабеля и отдельной массы

[lexxann]

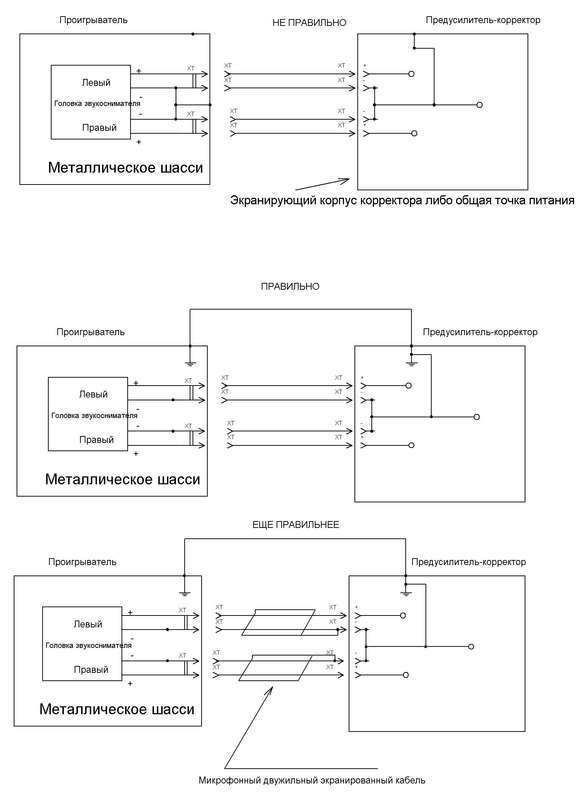

вот наглядное пособие. И будет Вам счастье. У меня при правильном подключении не фонит даже если все сотовые телефоны в корпус проигрывателя сунуть

[lexxann]

Да совсем забыл, там ещё ссади есть коммутатор с заглушками, он тоже всегда косячит, окисляется. исключить и его туда же. если вы конечно не собираетесь периодически использовать встроенный корректор, который полное г...

[Viktor]

на выхах попробую, спасибо!

а ведь точно- звук-то плавно включается, даже если без корректора..

[Tofiq62]

Каким усилителем пользуетесь?

[Viktor]

Каким усилителем пользуетесь?

в основном ламповым на 6п44с, но в данном аспекте для исключения разнообразных фактором речь идёт о бриге и его встроенном корректоре, в который включаются вертушки

[lexxann]

Viktor
Ждём результат

[Tofiq62]

Так я и чувствовал что с Бригом.Если сигнал берете с корректора проигрывателя то надо подключать на вход-тюнер,а иначе будут сильные наводки.

[Viktor]

Tofiq62
ну я ведь много раз писал: что на вход корректора брига идёт выход с головы (1-2мв), а не выход встроенного корретора..

[Tofiq62]

А ВЫ попробуйте с корректора Арктура на вход тюнер усилителя.

[FAI4]

У Арктура сзади 2 выхода
Если хочешь использовать встроенный корректор, то обязательно должна стоять заглушка в разъеме прямого выхода звукоснимателя

Через заглушку подключается корректор

Там у тебя стоит заглушка?

[Viktor]

махнул голову на гзм-155, уровень встал на место сразу- с внешним корректором или со встроенным.
короче говоря, уровень восстановился. встроенный корректор работает. с выхода головы на внешний тоже.

мелкие наводки все ушли, т.к. значительно вырос уровень (до нормы).

остался фон - низкочастотный, оч. сильный. при поднесении руки к выходным гнездам- усиливается, при касании тонарма чуть снижается.

занялся поиском земли..

ps фон сильный и одинаковый- как при выходе с головы на вн. корректор, так и с выхода встроенного корректора

[Viktor]

У Арктура сзади 2 выхода
Через заглушку подключается корректор
Там у тебя стоит заглушка?

да, тут все нормально. или с заглушкой со встроенного на лин. вход уся или с выхода головы на вн. корректор.

[Viktor]

итого: бросил всё и прозвонил провода от тонарма до выхода, выяснил, что все исходно было перепутано в голове- земля левого канала шла на выход сигнальный голова и т.п.
переподключил голову правильно- фон нч исчез.

сейчас акртур работает от встроенного корректора на мой ламповый усь. присутствуют небольшие наводки вч (очевидно, уберутся заменой проводов на микрофонный кабель и выкидыванием "плавного включения звука"- по отличным советам помогавшим в этой теме!) и небольшенький гул-фон нч. слышно их только в паузах на оч. большой громкости.

т.е. считаю, что арктур починен, с помощью ваших советов

сейчас планирую попробовать с внешними ламповыми корректорами- так 99% проблемы остались.
что будет фонить/гудеть спрошу далее тут, т.к. цель была все-таки с внешним ламп. корректором..

ну и попозже, все ж заняться надо микрофонным кабелем и выкидыванием плавного вкл..

ps с головой сломанной что-то можно придумать? как бы ее туда втолкнуть до конца? (вставку)

[Viktor]

ситуация с внешними корректорами следующая (сравниваю с выходом встроенного корректора на лин. вход уся):
1. с бригом все нормально
2. первый корректор выдаёт фон нч (такой же, как был, когда у меня неверно были подключены выводы головки). фон постоянный, если выдернуть провода от входа- прекращается.
3. второй корректор выдает похожий фон, только еще чуть больше (фона).

оба корректора ламповые, делал не сам- покупал тут на форуме (к корректорам претензий нет- с руками что-то, видимо). оч. обидно, т.к. корректор №2 переигрывает встроенный легко, а корректор №3 оставляет позади оба предыдущих. контрольная вертушка ария- ведет себя также (только вч наводки еще чуть появляются).

попробовать соединить землю проигрывателя с землей корректора?

[lexxann]

попробовать соединить землю проигрывателя с землей корректора?

Правильное решение и не забудьте о схемах предложенных выше. Самое плохое в наводках, это петля из массовых проводов. её нужно избегать. То есть соединение всех массовых проводов должно быть по сути в одной точке на корректоре. как ветки деревьев растут во все стороны от ствола так и массовые провода, только наоборот со всех сторон в одну точку. картинка № 2 или 3. на схеме подключения
