помогите разглядеть схему!

[Павел01]

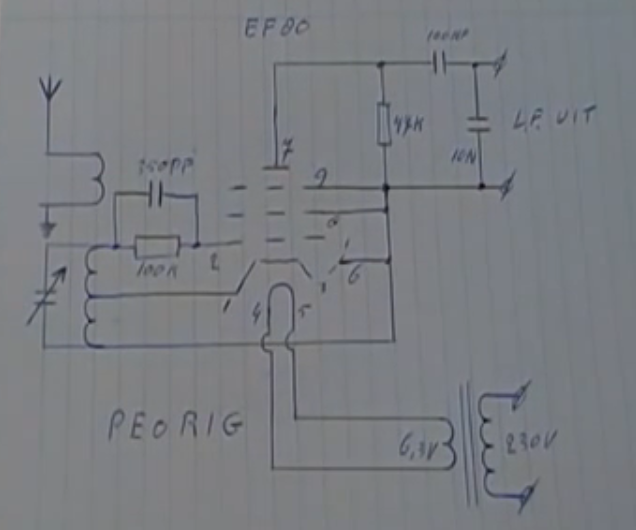

Вот она - новая схема для моих испытаний (автор показывает в конце ее)
Собственно т.к. схема ВЫРВИГЛАЗ и я не знаю какая там лампа, может кто-нибудь подсказать картинку в ЧИТАЕМОМ для глаз формате?!

[German]

EF 80 в гугле наберите

[altair]

скрин с видяхи

[zzk88]

[Павел01]

Спасибо конечно, но номиналы конденсаторов и резисторов не видно нихрена.
Чем можно лампу заменить из советских?6п14п/18п?

[Netto]

ef80 - вч пентод. заменить можно на на 6ж4п, 38п, 1п и подобные 6ж

[old_hippie]

ef80 - вч пентод. заменить можно на на 6ж4п, 38п, 1п и подобные 6ж

Анодное, похоже, схема берет из эфира. Посему лампу нужно подбирать ИМХО вдумчиво, по характеристикам...

O.H.

PS Сверхрегенеративный приемник. Насколько я понял.

[Ярослав]

ef80 - вч пентод. заменить можно на на 6ж4п, 38п, 1п и подобные 6ж

Анодное, похоже, схема берет из эфира. Посему лампу нужно подбирать ИМХО вдумчиво, по характеристикам...

O.H.

PS Сверхрегенеративный приемник. Насколько я понял.

Это ночник! Он светит накалом и с ним не страшно ночью...

[Eats]

А я уж подумал было (на ютуб я не ходил и чего там показывают, не смотрел), что это очередная шарманка.

[old_hippie]

Спасибо конечно, но номиналы конденсаторов и резисторов не видно нихрена.
Чем можно лампу заменить из советских?6п14п/18п?

Дык, а толку в номиналах конденсаторов, если нет параметров индуктивности?

Да и параметров связи контура - тоже нет. Без детального описания - это только идея, не более того.

Идея красивая. Но, ИМХО, работать будет только там, где есть неподалеку расположенные мощные ДВ и СВ станции.
(хотя принимать сможет не только их).

O.H.

[ssmmiill]

похоже простой детекторный приёмник, тока вторую сетку обычно на анод

[Ирина]

ssmmiill
Он регенеративный!!!
Ищу в инете замену 6Г7

[old_hippie]

похоже простой детекторный приёмник, тока вторую сетку обычно на анод

Судя по звукам из ютьюба, явственно слышна работа гетеродина. Да и не было смысла использовать пентод, триода хватило бы за глаза (не говоря о диоде =) Тут что-то поинтереснее...

O.H.

PS Разумеется, все ИМХО

[Байкер]

Ира
А 6Г2, разве, не ее аналог, только с выводом сетки на цоколь?

[Ирина]

Про 6Г2 знаю, а вот про пальчиковую замену не в курсе.

[Eats]

Ира, нет ей пальчиковой замены. Хотя не вижу проблемы заменить триод половинкой 6Н2П (она и по крутизне, и по усилению больше, но при недокале на 0,2...0,3 вольта крутизна упадёт, внутреннее сопротивление увеличится, а усиление супротив теории тоже слегка упадёт, как раз до значений от 6Г7), а пару диодов лампой 6Х2П.

[old_hippie]

Ира, нет ей пальчиковой замены. Хотя не вижу проблемы заменить триод половинкой 6Н2П (она и по крутизне, и по усилению больше, но при недокале на 0,2...0,3 вольта крутизна упадёт, внутреннее сопротивление увеличится, а усиление супротив теории тоже слегка упадёт, как раз до значений от 6Г7), а пару диодов лампой 6Х2П.

Мне тоже подобная мысль в голову пришла. Но в пару к 6Х я бы попробовал 6С62Н. Нравится она мне с детства, прикольная такая...
Другая мысль - 6Г3П, но один диод окажется не у дел, И по характеристикам не сравнивал, только по конструкции.

А влияние крутизны на параметры усиления ИМХО легко привести к требуемой катодным резистором.

O.H.

[Eats]

в пару к 6Х я бы попробовал 6С62Н.

У неё слишком большое усиление за счёт внутреннего сопротивления, это уже надо режим по постоянке перестраивать, а в регенеративном приёмнике избыток усиления может пойти не на пользу, стало быть, ещё и режим по переменке настроить. От родной схемы уже мало что останется.

Другая мысль - 6Г3П, но один диод окажется не у дел, И по характеристикам не сравнивал, только по конструкции.

Вот это хорошая замена, в смысле полноценная по параметрам, Ире осталось только достать эту лампу.

[old_hippie]

в пару к 6Х я бы попробовал 6С62Н.

У неё слишком большое усиление за счёт внутреннего сопротивления, это уже надо режим по постоянке перестраивать, а в регенеративном приёмнике избыток усиления может пойти не на пользу, стало быть, ещё и режим по переменке настроить. От родной схемы уже мало что останется.

Гм... Об этом я как-то не подумал. Бороться с левыми самовозбуждениями - удовольствие еще то.

Помню, как-то у одного телевизора (марку уже не вспомню) на видеоусилителе разработчики поставили двойной пентод.

Типа кайф? Ага. Вторую половинку пентода эти же разработчики заставили работать в качестве диода задержки АРУ...

Панелька - 10! пальчиковых штырьков, после энного восстановления пайки ни от штырьков, ни от печати на гетинаксе не осталось ничего.

Замена панельки на новую той же конструкции (а где найти еще такого же уродца на 10 штырьков?), восстановление монтажа проводниками.

Телевизор не показывает ничего, окромя козьей морды. Да и та не в фазе.

В общем, промудохались мы с приятелем-однокурсником (царство ему небесное) с этим телевизором весь остаток дня и еще несколько выходных на протяжении месяца,

Козья морда не изменилась, и стала только глумливей.

Вовка довольно быстро сообразил, и высказал мысль, что не худо повторить заводской монтаж.

Я возмутился: видеоусилитель работает, а чего можно ждать заподлянистого от диода АРУ???

Через месяц, в конце концов, я сдался, и аккуратно повторил проводниками все извивы бывшей печати.

Телевизор включился, как ни в чем не бывало.

Я, как никогда, понял, что у ламп - своя душа, и нельзя к ним лезть без уважения и пиетета.

(Равновесие в душе поддерживала рациональная мысль, что все же человек придумал лампу, а не наоборот.)

Другая мысль - 6Г3П, но один диод окажется не у дел, И по характеристикам не сравнивал, только по конструкции.

Вот это хорошая замена, в смысле полноценная по параметрам, Ире осталось только достать эту лампу. [/quote]

Эх, времена.
Раньше ставили кенотроны, ибо твердотельные выпрямители стоили нецивильных денег.

Теперь ставят кенотроны, чтобы уйти от консьюмерских твердотельных диодов, даже имени Шоттки.

О темпора, о морес...

O.H.

[RemontЁr]

Спасибо конечно, но номиналы конденсаторов и резисторов не видно нихрена.
Чем можно лампу заменить из советских?6п14п/18п?

6П15П-оптимально Верхнюю часть контура долой-подключение через кондер 100пкф 500в.
9ногу по схеме отсоединить от низа контура. Низ контура-на землю.На 7 подать 250в. Тогда будет работать.И цоколевку на 15 посмотри.она другая чем тут нарисовано.Если сделать как я сказал что у нас получится?

[LY3CU]

Всем здарова ! как успехи по поваду маяго регена морган ?

[K_Oleg]

Всем здарова ! как успехи по поваду маяго регена морган ?

Приемник просто СУПЕР! Еще бы данные индуктивностей

[FAI4]

Я вообще ничего не понимаю!!!!!

Что все обратно в ламповый век????


А как же дешевые всеволновые приемники от той же SONY???

Куда идем товарищи????

[Ирина]

А как же дешевые всеволновые приемники от той же SONY???Куда идем товарищи????

Видно, нам с Вами не по пути
Вперед в прошлое!

[LY3CU]

Еще бы данные индуктивностей

привет Олег !!! по поваду данные индуктивностей,я и сам не знаю,были у меня уже готовые от воены апаратуре вот фото.

Я вообще ничего не понимаю!!!!!

Что все обратно в ламповый век????


А как же дешевые всеволновые приемники от той же SONY???

Куда идем товарищи????

из какого космоса вы прилетели ?

[FAI4]

Я эти ламповые приемники еще в 70-е годы пачкам разбирал на запчасти в радиокружке.
Конструкция у всех радиол однотипная была.

И зачем спрашивается опять туда назад в будущее????

Что это дает?


Я еще в первом классе помню сам и катушку на детекторный приемник мотал с кучей отводов...

[VASILI]

Что это дает?

Они светятся...(лампы) особенно в темноте. А снизу шасси можно и микросхемку спрятать или ваще целый "китайский" радиоприемник.
Хотя, если чесно, ламповое радио принимает все таки немного не так, как транзисторномикросхемное...

[FAI4]

А я дурак в прошлом году из гаража выбросил "нулевую" радиолу в идеальном состоянии.
Еще дедовская стояла

[Ирина]

FAI4
Ну всё, теперь совесть Вас заест. Начнете искать аналогичную, но за деньги.
Как при жизни покойная звалась?

[FAI4]

Сейчас название и не вспомню
"Рекорд" наверное был.

Я для чего такая форма катушек (как на фото выше)?

Что дает такая секционная намотка?

[Ирина]

Такая намотка называется универсальной. Раньше, в доунифицированную эпоху все катушки наматывались аналогичным способом. Секционная намотка улучшает добротность контуров.

[K_Oleg]

по поваду данные индуктивностей,я и сам не знаю,были у меня уже готовые от воены апаратуре вот фото.

Да я не про эти. Я имел ввиду от которых зависит частота. На которых написан диапазон частот, сменные на разъеме. Которые в контурах с переменными емкостями. В цепи анода и в цепи сетки второй лаампы. С дросселями еще можно разобраться.

[LY3CU]

Да я не про эти. Я имел ввиду от которых зависит частота. На которых написан диапазон частот, сменные на разъеме. Которые в контурах с переменными емкостями. В цепи анода и в цепи сетки второй лаампы. С дросселями еще можно разобраться.

аааа !!! понятно вот фото !

[Phlanger]

http://f6.s.qip.ru/MgWBRCtd.jpg

катодный повторитель там всё же несколько это самое
6Г7, подозреваю, можно заменить на чтонть легче находимое. Я бы какуюнть 6Ж9П или 6Ж1П триодом воткнул, потому что у меня их ведро
а вообще - чюма. Годика 1926-го схемотехника... так, на глаз. Это жъ Кренкель с Масоном связь держал на подобной штуке

[K_Oleg]

аааа !!! понятно вот фото !

Благодарю.

[K_Oleg]

а вообще - чюма. Годика 1926-го схемотехника...

Долго не мог подобрать слов. Флэнжер как всегда - в ТОЧКУ!

[LY3CU]

Просто Люблю Ламповую технику
