Сообщение

пришелец · #551

алёша, главное, не плач

R3PAG- · #552

Ржунемогу, когда пускают слюну сами не понимая на что....с микрофона и на свои комповые колонки под столом.У любого школьника пара ламп с полпинка всегда говорила.
Похоже на этом запуск основной части приёмника отложится на неопределённое время.

novosibiretc · #553

Влад, Вы вот так делайте:
[video][/video]

пришелец · #554

алёша, вечерние процедуры закончились?

R3PAG- · #555

С вами пока нет...Попробуй возразить про регули тембра.Ну и где твой идеальный узч и правильный красивый звук?Можешь меня конечно опять послать,с меня как с гуся вода.Только эти косяки не ложка,а ведро дёгтя в бочке твоего мёда оказывается.
Я тебя буду называть рептилоидом,не против?я с тобой по-человечески,без посланий,исключительно советы....ты же уже перегибаешь палку .Пока что ты не ответил ни на один вопрос,за тебя это делает "группа поддержки",которым ,поверь,до лампочки,чем закончится эта эпопея.А да запуска всего приёмника оёёй как далеко и тернисто.

пришелец · #556

R3PAG- писал(а):С вами пока нет

Да ты опять не догоняешь о чём речь. Какой же ты ущербный, алёша.

пришелец · #557

vitsserg
Регулятор похоже в порядке, если надеть ручку на его ось, то скрипа нет при вращении, как то её надо заземлить

R3PAG- · #558

пришелец писал(а):
R3PAG- писал(а):С вами пока нет
Да ты опять не догоняешь о чём речь. Какой же ты ущербный, алёша.

Так и скажи честно,что не хочешь признавать косяки-ошибки.Конечно,гордыня превыше всего.
Ладно,без обид,пили-заземляй ручки(только сначала подумай, куда).Больше не влезу в твой монастырь,обещаю.

пришелец · #559

R3PAG- писал(а):Ладно,без обид

Я на дураков не обижаюсь

vitsserg · #560

пришелец
А не пробовал в качестве регулятора громкости использовать т.н. "L-аттенюатор"? Вот фрагмент схемы Д. Андронникова из ж. "Вестник АРА" (см. R7):

пришелец · #561

vitsserg

Такого не видел. Есть ли смысл? Оно вобщем нормально работает, если ручку одеть, единственное, что меня не устраивает, маловато сопротивление регулятора громкости, но, не уверен, надо будет подать с линейного выхода или генератора, похоже чувствительности усилителя маловато.

VASILI · #562

Небольшие "косяки" монтажа присутствуют..."по феншую" электролиты(их корпуса" посадить бы через изолирующие шайбы, а для соединения минусовых корпусов использовать специальные шайбы с монтажным лепестком. Думаю, не лишним будет и остальные "минусовые" цепи соединить монтажной шиной, а потом соединить с шасси, подобрав место соединения опытным путем по минимуму фона. Во всяком случае так делают в качественных УНЧ, и получают довольно не плохой эффект с точки зрения подавления разного рода помех.
Для регуляторов раскурочте какую нить Ригонду, там отличные переменники. Почистить вот только...

пришелец · #563

VASILI
На фото не видно, между электролитов сделано отверстие, стоит винт, земля взята от туда. Чёрным проводом проведён минус от мостика и таким же проводом идёт в схему усилителя, к этому винту и конденсаторы подключены, с другой стороны шасси. Фона практически нет, с расстояния меньше полуметра ничего не слышно, на уровне транзисторного усилителя. К компьютеру подключен ресивер Сони, для сравнения, подошёл к нему, фонит практически так же, чуть тише. Планировал поставить ещё резистор по аноду, для фильтрации, обмотка моталась с этим учётом, сейчас на лампе 320 Вольт, вечером установлю вместе с конденсатором, и думаю больше ничего не нужно делать. Резисторы переменные стоят что надо, просто на них не было крышек, нашёл в общей куче разобранные, вот и поставил крышки какие были, с буквой "А". Не стал вчера истеричку расстраивать, говорить про резисторы, надо же ему поговняться.

пришелец · #564

Pavlik · #565

R3PAG-

Попробуй возразить про регули тембра

Вообще-то логарифмическая группа В всегда применялась для регуляторов громкости, а тембр и баланс всегда были с линейной группой А.

пришелец · #566

Я не вижу никакой связи между типом переменных резисторов и "бубнежом" в динамике. Например "Арго 004" тоже бубнит, если низов подбросить, у родственников был тв. Рекорд-726/Д, тоже бубнил, видимо динамик высокодобротный так себя ведёт, подвес слишком мягкий.
алёша не в теме

oldmao · #567

Скорее неудачная схема регулировки тембра. Там она в ООС К174УН7. Вкупе с ограничением снизу около 50 Гц (межкаскадные конденсаторы), получается горб на резонансной частоте головки. Особенно, если регулятором тембра НЧ прибавили.
PS В 2010 году на свалке нашёл разбитый телевизор, вытащил плату УНЧ, подключил к 2ГД-40 - бубнёж такой же. То есть дело не в динамике, а в схеме. Я переделал ООС, исключив регуляторы тембра, звук стал гораздо приятнее.

пришелец · #568

oldmao писал(а):Скорее неудачная схема регулировки тембра. Там она в ООС К174УН7

Я про ламповый тв.
Надо будет с другой головкой попробовать. Переделывать схему скорей всего не буду, вот только тонкомпенсация, нужна ли, я её пока не задействовал, в принципе и на малой громкости хватает "низа". Сегодня попробую снять АЧХ усилителя, спектралабом давно не пользовался.
Пора переходить на УПЧ, жду проходные конденсаторы.

пришелец · #569

oldmao писал(а):Оставлять "в воздухе" не хорошо. По причине того, что через межобмоточную ёмкость сетевого трансформатора будет наводиться из сети весь импульсный мусор.

Вчера было тихо, но сегодня пошёл слабый треск, едва слышен, но не приятно. Заземлил обмотку накала через ёмкость 1 мкФ, тишина. В квартире ничего такого не включено, всё проверил, видать от соседей сочится.

юрий57 · #570

пришелец писал(а):Вчера было тихо, но сегодня пошёл слабый треск, едва слышен, но не приятно. Заземлил обмотку накала через ёмкость 1 мкФ, тишина. В квартире ничего такого не включено, всё проверил, видать от соседей сочится.

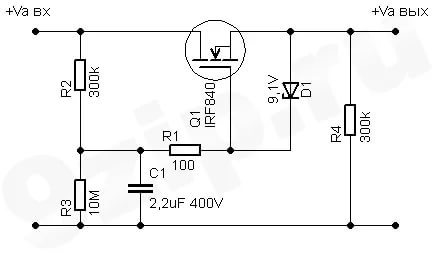

Может не совсем в тему - но просто вспомнилось - при питании лампового ФМ приемника из блоков УКВ-ИП2 и УПЧЗ от телевизора не было под рукой нормального дросселя для питания анода - прочитал про электронный дроссель - в итоге выпрямитель с эл дросселем смонтировал внутри "шоколадки"АВС-120-270 - получилось качественно и аутентично

пришелец · #571

Так я и не добрался до электронного дросселя, всё по старинке, благо есть пока что поставить.

пришелец · #572

пришелец писал(а): но сегодня пошёл слабый треск, едва слышен, но не приятно

пришелец писал(а):В квартире ничего такого не включено, всё проверил

А не может быть помеха от светодиодных лампочек? В квартире ни одной лампы накаливания. На сколько знаю, в диодных лампочках никакого фильтра нет.

sergej9 · #573

У меня давал помеху БП для светодиодной ленты, самое интересное сменил на другой такой же - все пропало.

Атос · #574

пришелец писал(а):
А не может быть помеха от светодиодных лампочек? В квартире ни одной лампы накаливания. На сколько знаю, в диодных лампочках никакого фильтра нет.

Есть драйверы с ШИ стабилизатором тока они дают помехи

пришелец · #575

Эти современные, технологеи.
Мы прошлым летом были на слёте радиолюбителей в Ярославле, я там заряжал аккумулятор для освещения палатки, зарядка самодельная на базе DC/DC конвертера с Али, вырубились все радиоприёмные устройства, на всех диапазонах мощный треск и ничего более.

sergej9 · #576

С интересом слежу за Вашей эпопеей

очень познавательно

Чуть - чуть влезу

вот такое взял на лечение- правда с начинкой не определился ,наверное сделаю реплику

пришелец · #577

Эпопея страшно затягивает! сижу на работе, ремонтирую, а мыслями "там", около моего шасси, засыпаю с мыслями о конструкции, просыпаюсь с ними, зараза страшная.
Вашу тему я тоже смотрел, Вы большой молодчина!

пришелец · #578

sergej9 писал(а):вот такое взял на лечение

А что за аппарат?

Evory · #579

sergej9

Тот, что на "доске" висел?

sergej9 · #580

LORENZ super 20038w. на КПЕ написано 1938 год

висел здесь , забрал у хорошего человека в Новочеркасске

шасси

а вот так он выглядит

Evory · #581

sergej9

Зато у вашего все ручки на месте.

sergej9 · #582

боковых нет ((( и стеклышко разбито ((( а так отмочил в ВДшке - все везде раскручивается )))
Зато индикатор настройки механический - только не знаю работает или нет? уже потом кто то всадил наш индикатор (((

Evory · #583

sergej9

Ага, а я вот думал - для чего октальная панелька.

sergej9 · #584

Думаю КПЕ и стаканы с катушками отставить для антуража

, а между ними буду мостить октальные лампы, а со стеклышком в думках. хочу поискать где наносят изображение на стекло и сделать на нем шкалу ФМ и картинку в стиле ретро - типа лимузин, цепеллин

Evory · #585

sergej9

Ищите "Печать УФ-отверждаемыми красками"

sergej9 · #586

спасибо , буду искать

пришелец · #587

Вот и мне бы шкалу нарисовать...
Не обратиться ли к профессионалу, Сергею Лисовину?

юрий57 · #588

пришелец писал(а):Не обратиться ли к профессионалу, Сергею Лисовину?

Только не к Сергею Ивановичу - а к его сыну Дмитрию Лисовину - это на сегодня самый лучший вариант решения вопроса !

пришелец · #589

Дела идут!

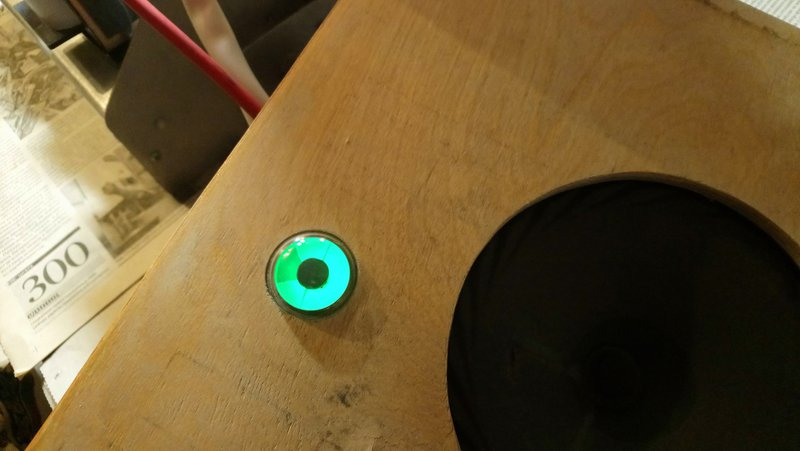

потихоньку...

sergej9 · #590

Класс!!! от фото общих планов просто эстетическое наслаждение...

пришелец · #591

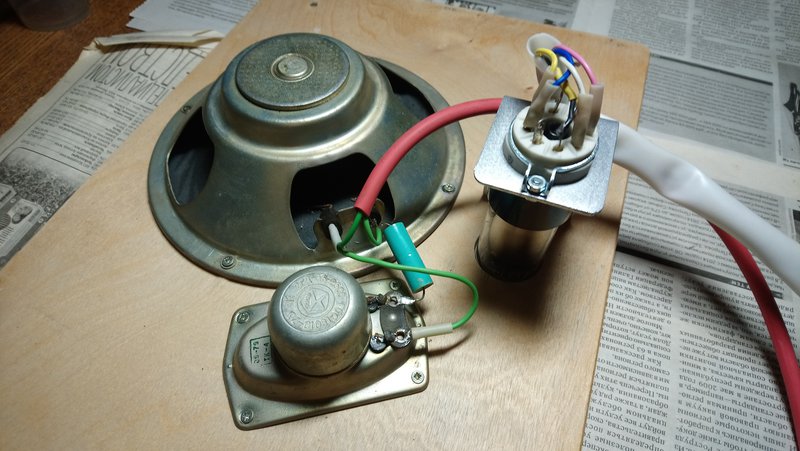

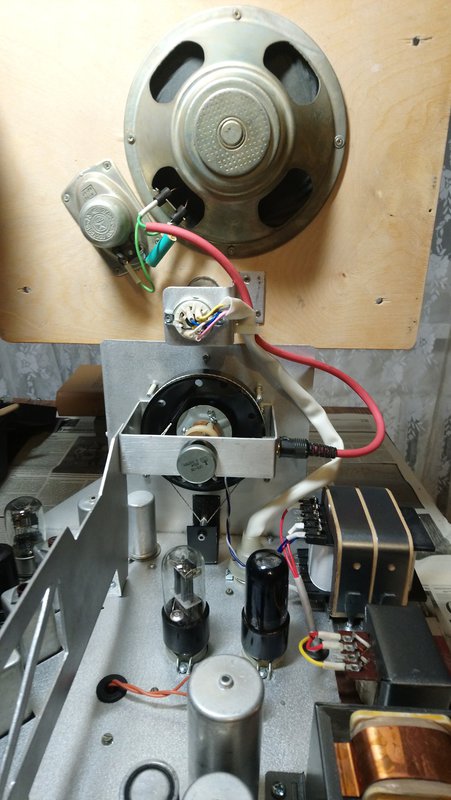

Немного не так я смонтировал УНЧ, в плане эстетики, хотя какая эстетика в подвале.
Раньше лучше получалось

Зато работает на отлично! Связку из 5ГДШ-4 и 6П6С + 6Н8С хочется слушать и слушать

юрий57 · #592

пришелец писал(а):Немного не так я смонтировал УНЧ, в плане эстетики, хотя какая эстетика в подвале.

-... при том ,что у Вас выполнена идеально слесарка - перепаять плевое дело , единственный недочет в Вашей работе - это современная рассыпуха...я бы для такой работы поискал резисторы ВС ,конденсаторы КТ и КСО... 50х-60х годов.

пришелец · #593

Это долгая история. Сначала так и хотел, но не нашёл и половины деталей. Наши всё повыкидывали, конструировать не хотят на старости лет, а у меня не было таких богатых запасов.

юрий57 · #594

пришелец писал(а):Это долгая история. Сначала так и хотел, но не нашёл и половины деталей. Наши всё повыкидывали, конструировать не хотят на старости лет, а у меня не было таких богатых запасов.

...надо было бы спросить здесь ... многие наверняка бы поделились

vzm2 · #595

У меня одно замечание по монтажу.

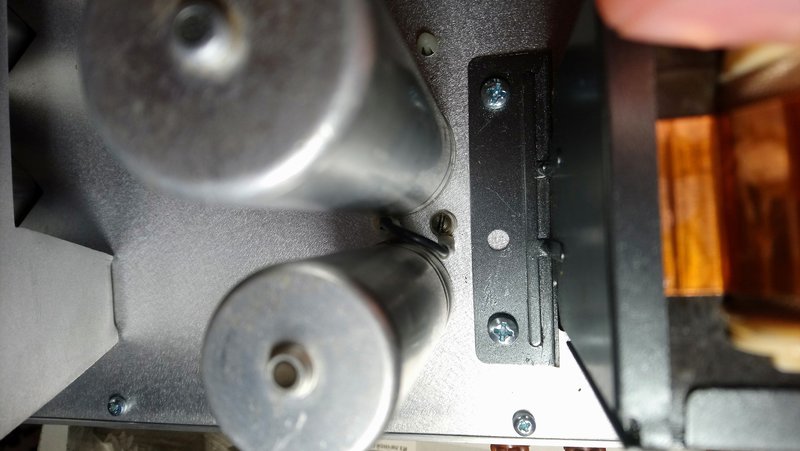

Электролитические конденсаторы лежат на шасси без изоляции. У них на корпусе наверняка могут быть высокие напряжения. Шкурку у них не прошьет?

пришелец · #596

Распаял два каскада УПЧ. Деталюшки маленькие, не для ламповой конструкции конечно, тут ВСки в самый раз, они раз в десять больше. КСО у нас целая коробка, но нужных номиналов нет.

пришелец · #597

vzm2
Есть такак возможность, планирую картон подложить и на клей.

maister · #598

vzm2 писал(а):У меня одно замечание по монтажу.
Электролитические конденсаторы лежат на шасси без изоляции. У них на корпусе наверняка могут быть высокие напряжения. Шкурку у них не прошьет?

Похоже Вы эти электролиты в руках не держали, а видели только в кине! Их устройство для Вас так и осталось тайной....

пришелец · #599

Лишнем не будет подложить прокладку

DONATAS · #600

пришелец писал(а):Немного не так я смонтировал УНЧ, в плане эстетики, хотя какая эстетика в подвале.
Раньше лучше получалось

Конденсаторы CapXon - редкостное дерьмо. Лучше сразу нормальные поставьте.
