Вопрос по радиоле Эстония 2

[Моршанск]

Здравствуйте, друзья.

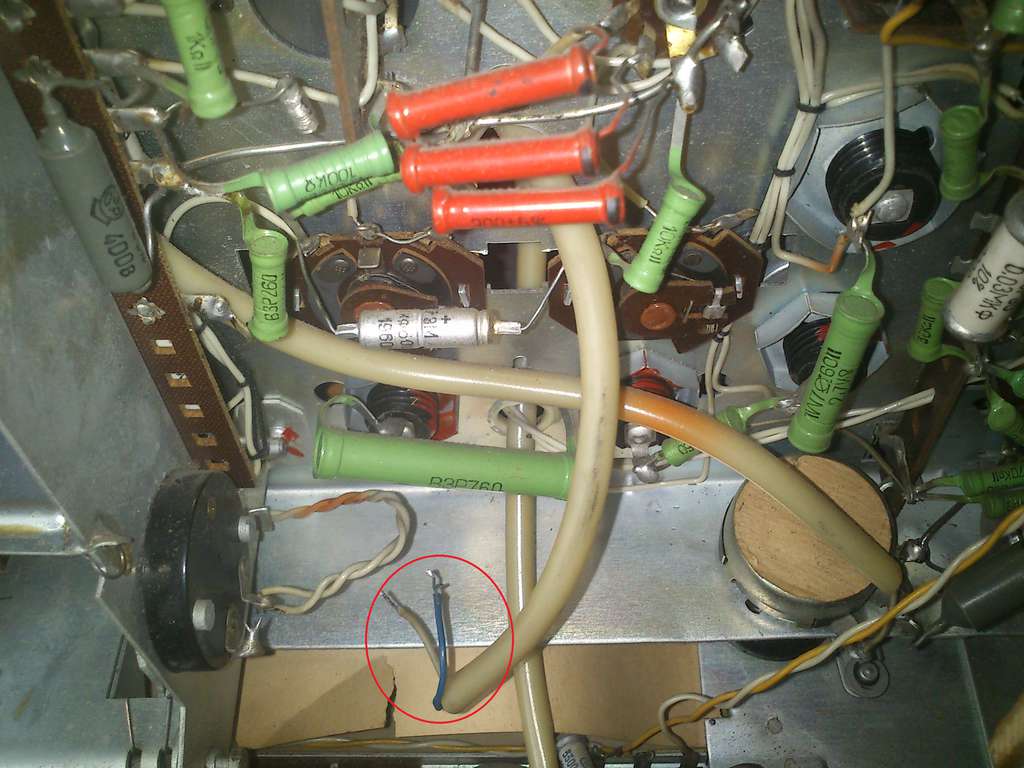

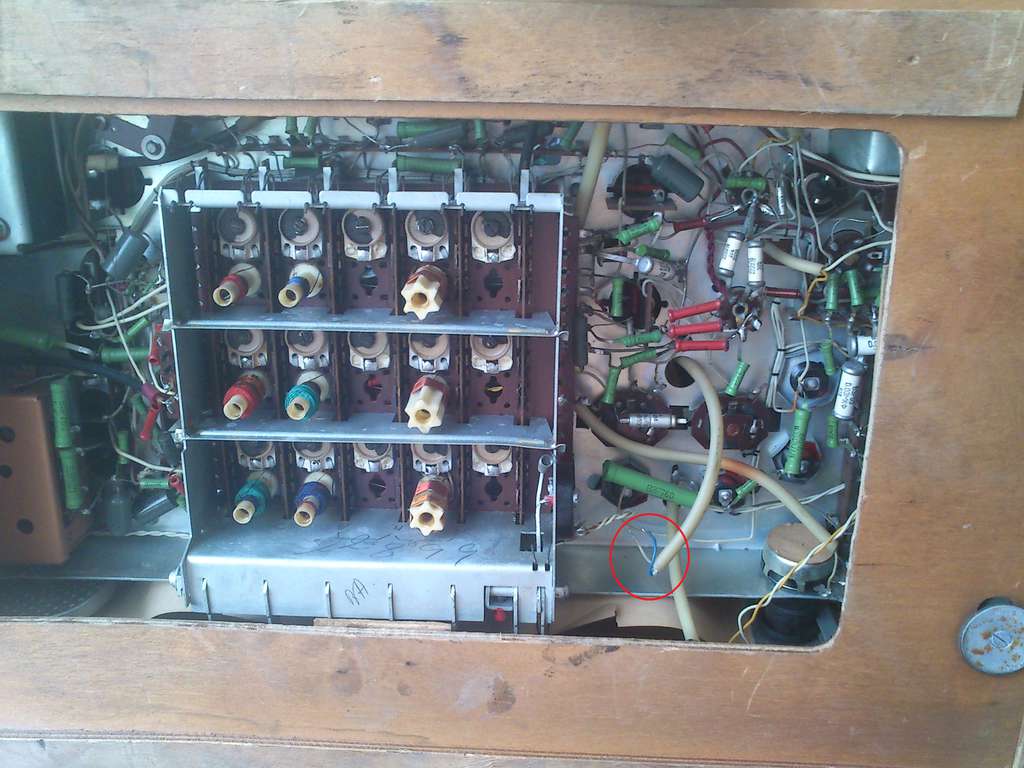

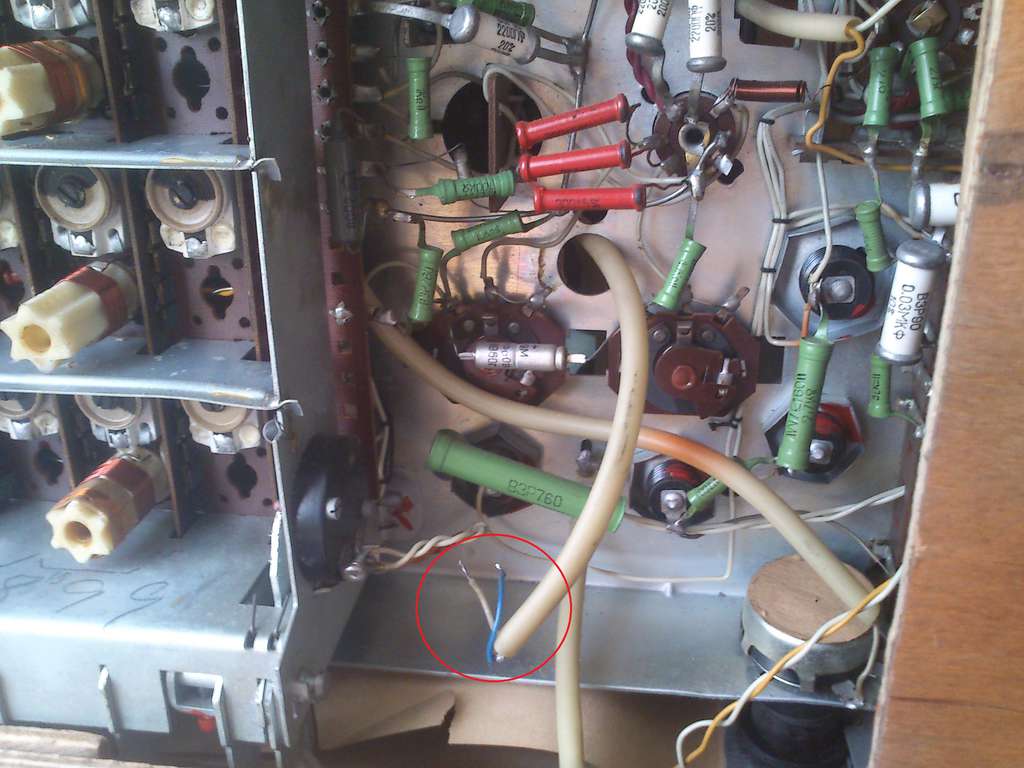

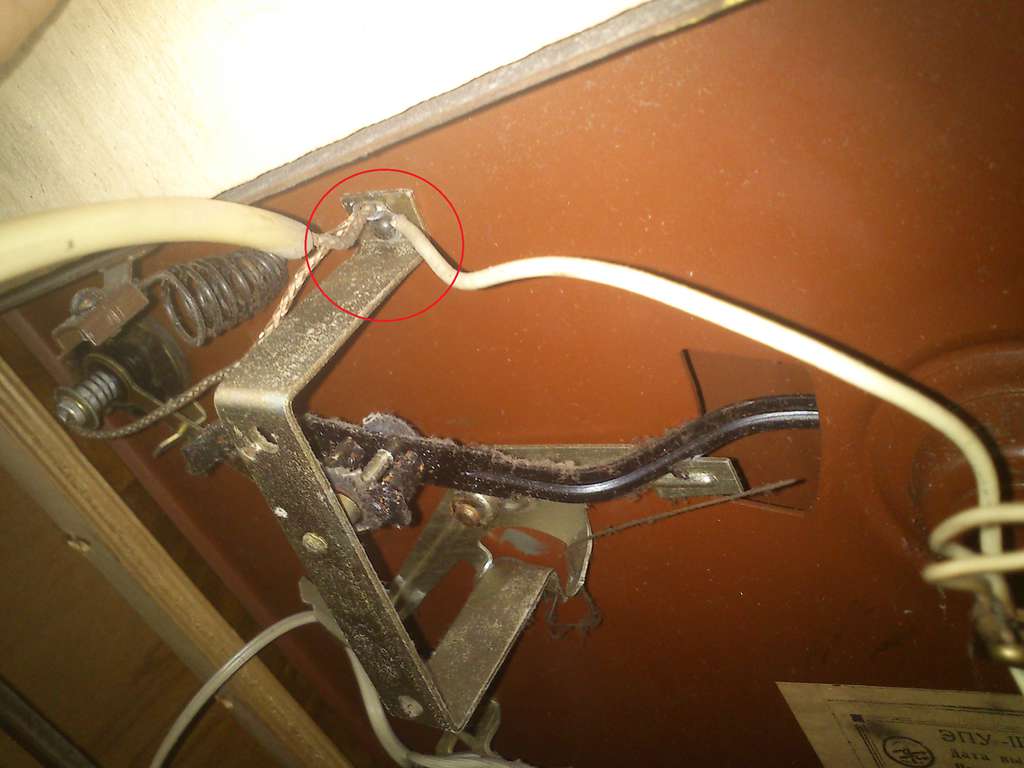

Помогите советом. Досталась радиола Эстония 2. Если смотреть снизу, виден отпаянный провод. Идёт он от проигрывателя, похоже, что от тонарма. Вопрос в следующем. Откуда он отпаялся?
Если потребуются фото с другого ракурса, сделаю.
С уважением, Денис.

[beobor]

посмотрел на своей Эстонии,эта хрень подпаяна к выводам регулятора громкости.к крайним лепесткам. т.е один на лев,другой на правый! ИУ СОРРИ НЕ ТО ГЛЯНУЛ!

[Evory]

По схеме на сайте - экран на землю, а центральный - к переключателю "25м"

[Моршанск]

А можно по подробнее, Обведите пожалуйста на фотографии, куда белый провод припаять, а куда синий. А то я в электронике соображаю плохо.

[beobor]

Короче так: сзади радиолы есть двойное гнездо подачи сигнала внешнего на унч.так вот один провод к правому входу если смотреть сзади,а второй значит к резистору 240 к,один конец которого подпаян тоже к этому правому входу,а другой конец резюка подпаян к текстолитовой колодочке,так вот сюда подпаяйте второй провод. все!

[Evory]

только сначала надо шасси вынуть.

[Phlanger]

...не проще в схему глянуть?

[Evory]

"Эстония" эта таперича, уважаемые граждане, находится в седьмом ряду у гражданина Парчевского, аккурат между двумя филипсами.
Внутре было весело...
