Самый большой в мире КВН!

[сухи]

31-я трубка!

[Андрей Н]

31-я трубка!

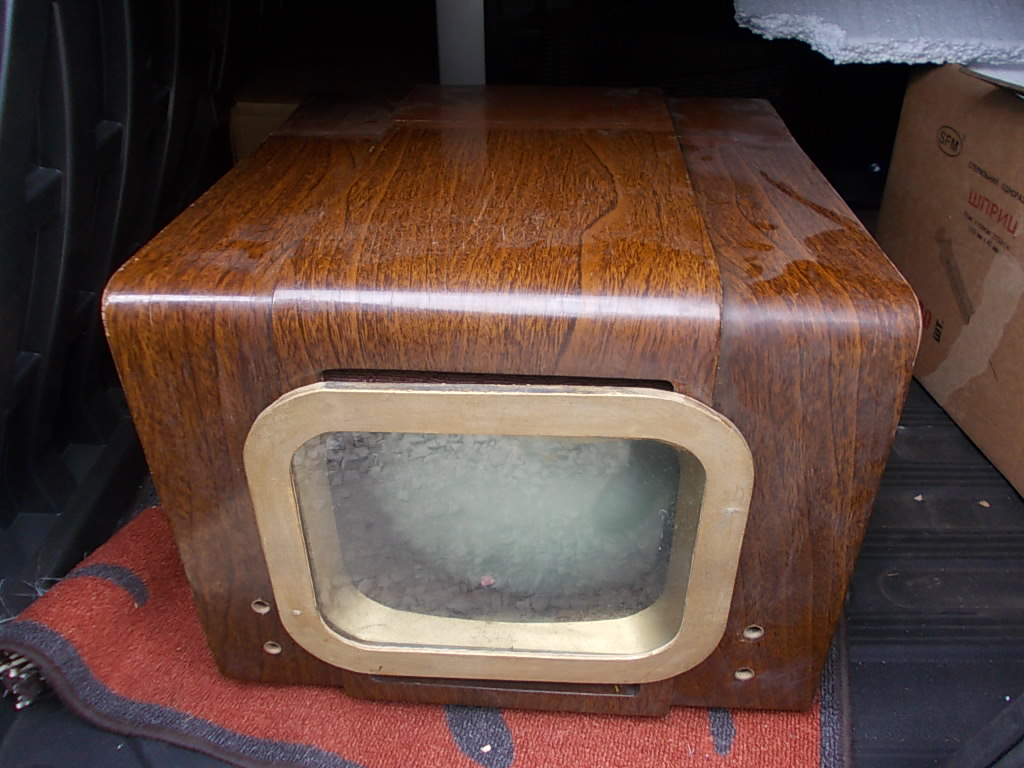

А корпус-то какой шикарный!!!

[сухи]

А корпус-то какой шикарный!!!

Да не то слово! Ни единой коцки и царапинки. Они пропилы и надставы

[Evory]

Из серии "Семь раз отмерь..."

[Muller]

Я так понял они планировали засунуть киник еще больше и поставить при этом телик набок... но обломались и пришлось рамку городить.

[ssmmiill]

это уже не первый

[Blackbird]

Вообще то в КВН и поболе трубы радиопогублятели ставили . По моему как бы не 47ую - даже книжка и статьи в журналах радио существовали на тему КАК ЭТО СДЕЛАТЬ.. Так что это не самый большой

[сухи]

это уже не первый

Я про первый ничего не сказал. Я про самый большой. А там только шасси. А если кто то, где то слышал, что есть человек, который когда то чего то видел... То хоть фотки предоставили бы.

[Avgust]

Рисунки или фотографии (уже не помню) были размещены в небольшой книжке "Переделка телевизоров". Книга сохранилась завтра отсканирую размещу. Там был КВН с 47 кинескопом и вертикально установленным шасси.

[сухи]

Avgust
Если там есть схема переделки на 31ЛК, то было бы интересно. Просто на беглый взгляд, кроме установки трубки, ничего не переделано.

[Атос]

http://publ.lib.ru/ARCHIVES/T/''Televiz ... TRZ''.html

[сухи]

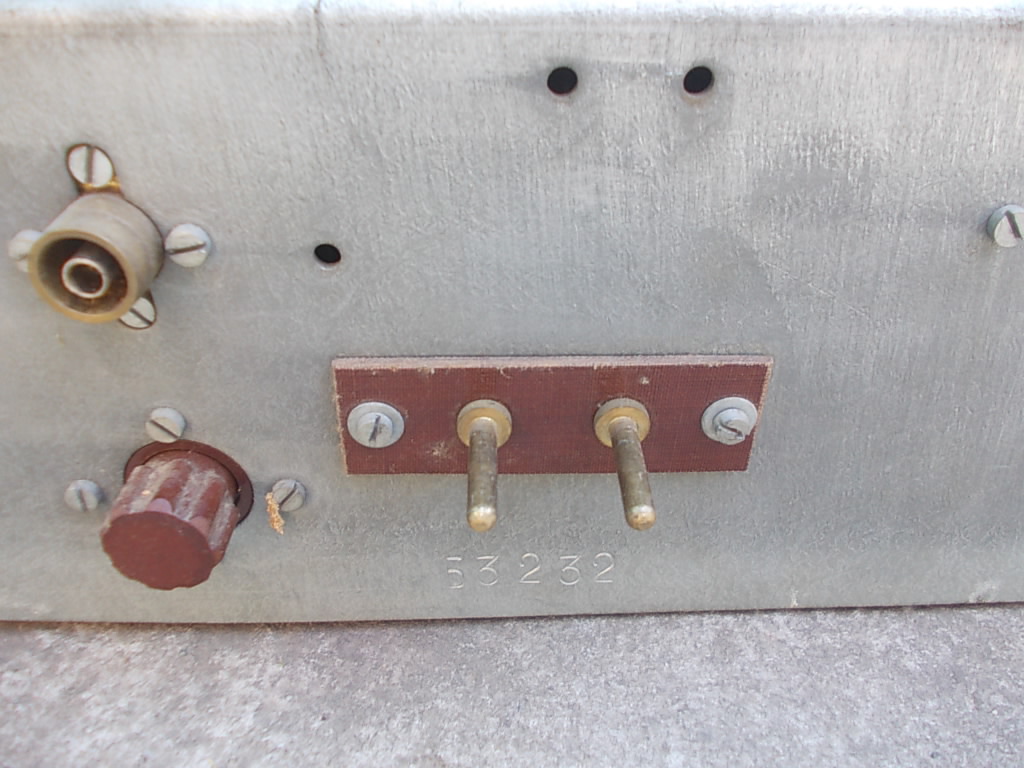

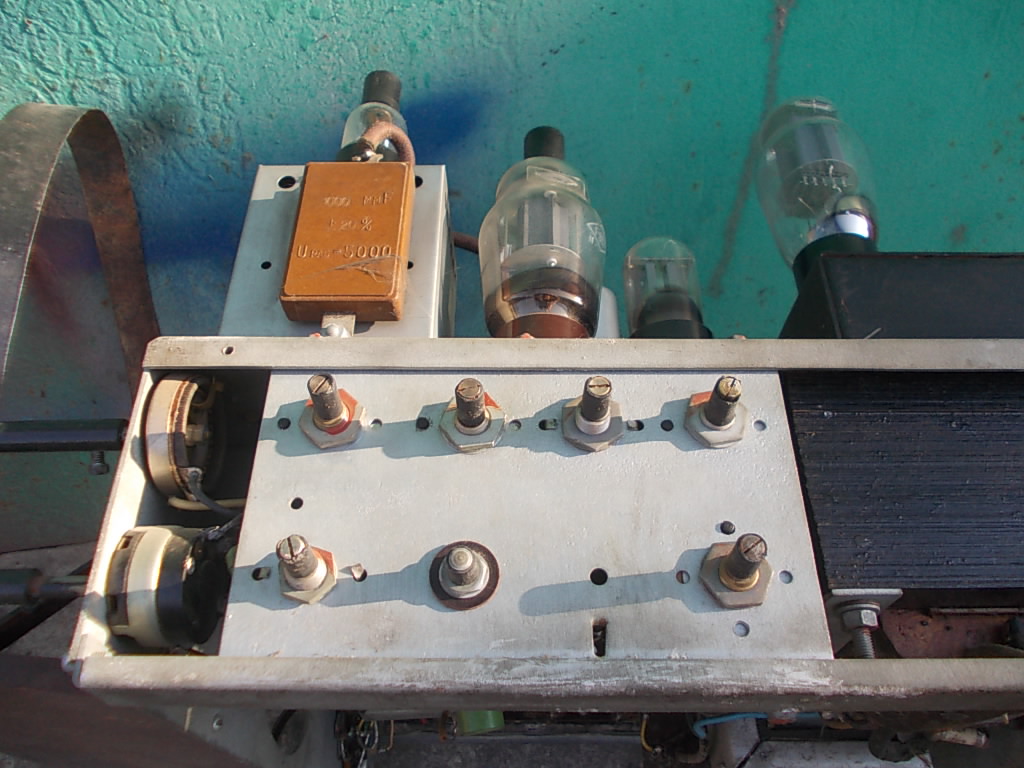

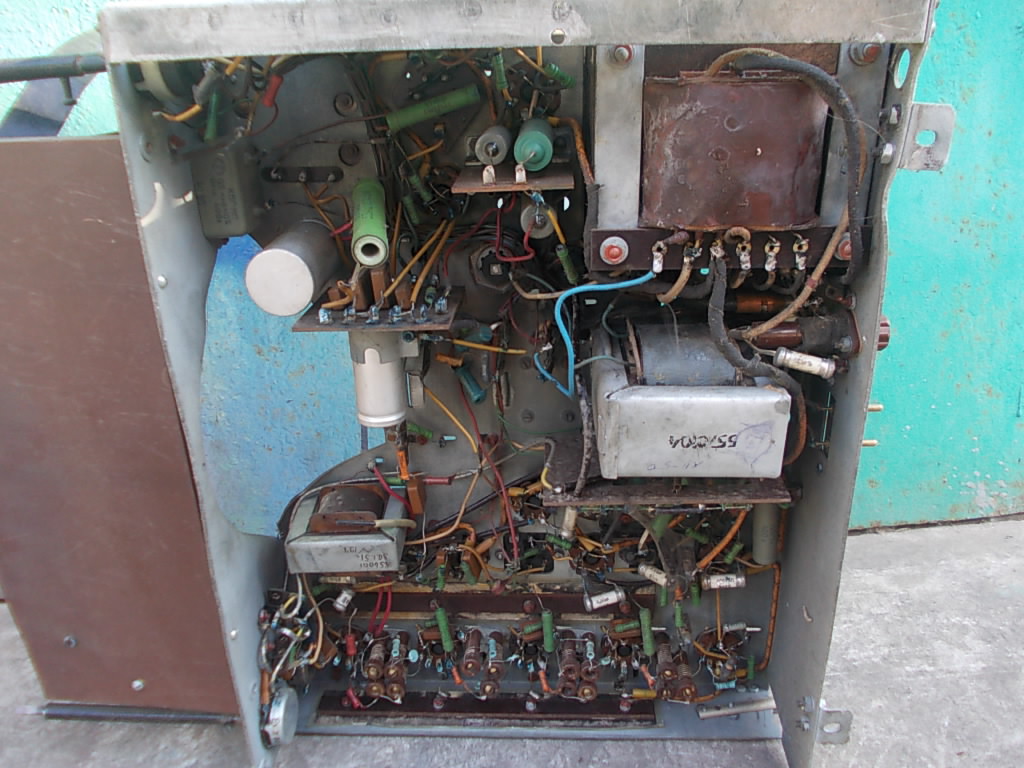

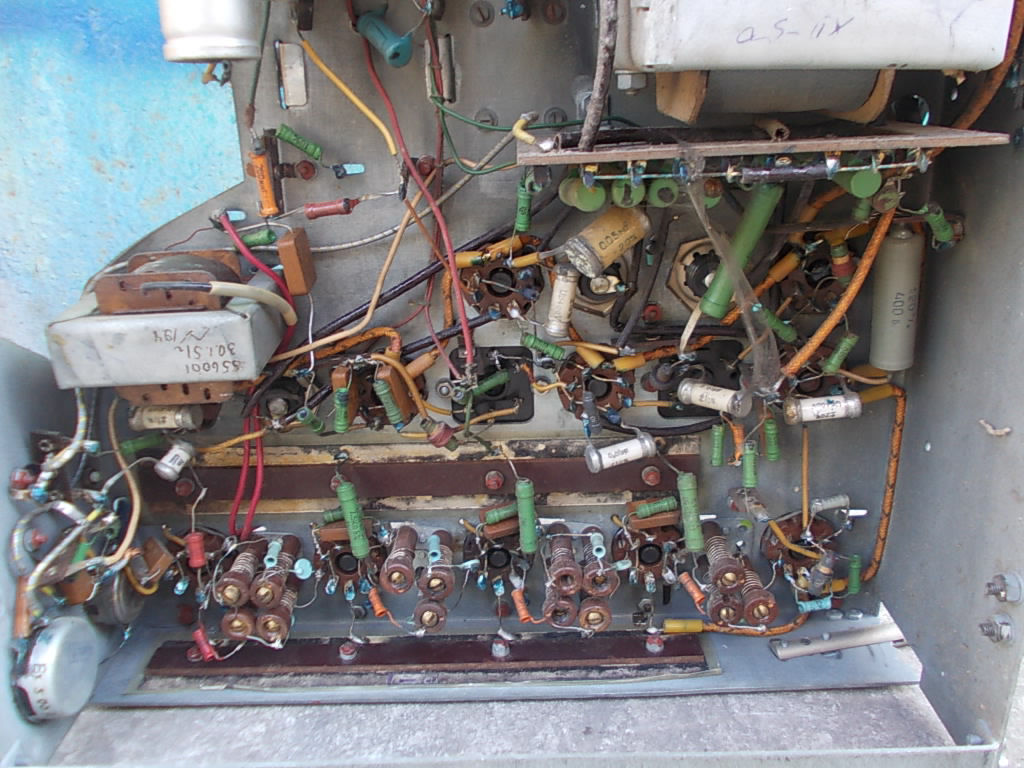

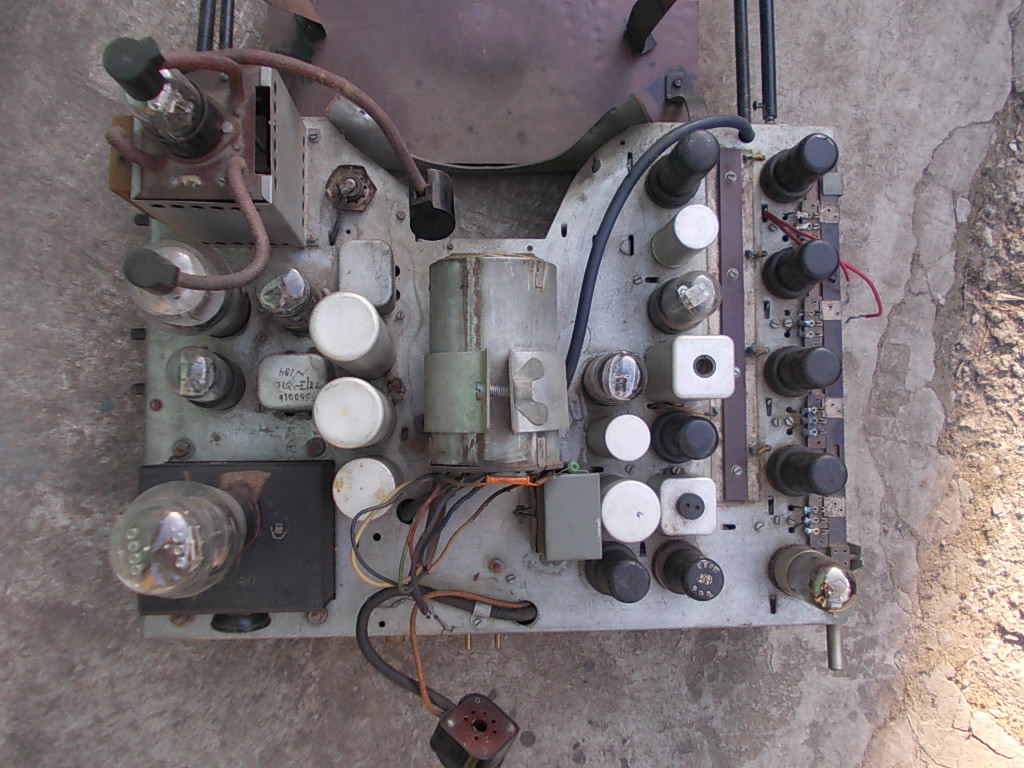

Уважаемые КВНщики, просьба определить степень несанкционированного вмешательства в конструкцию.

[ssmmiill]

Просто на беглый взгляд, кроме установки трубки, ничего не переделано.

ОСа переделана- в стандартную не пролазит 31труба.

[wowan]

Avgust
Если там есть схема переделки на 31ЛК, то было бы интересно. Просто на беглый взгляд, кроме установки трубки, ничего не переделано.

Приходилось переделывать где-то году в 1968-69. Все очень просто-распиливалось круглым напильником отверстие под трубу до диаметра 31 трубы. Но очень аккуратно, можно было повредить ОС, что у меня сначала и произошло, но второй раз было удачно и телевизор работал долго. Затем заменил кенотрон на диоды, немного увеличилась яркость. Затем был сделан конвертер на 9 канал. Телевизор стоял без корпуса т.к. приходилось менять лампы - для того, чтобы принимать и 3 и 9 каналы.

[Blackbird]

Затем был сделан конвертер на 9 канал. Телевизор стоял без корпуса т.к. приходилось менять лампы - для того, чтобы принимать и 3 и 9 каналы.

Хм а зачем так - или мой склероз мне изменяет. Вроде была описана переделка - блок прямого усиления переделывался в усилитель ПЧ а к нему цеплялся стандартный ПТК и вуаля 12 каналов и все живы .. Или я шо то упустил ?

[Sulphur]

Читал, что у КВН-а (и ещё у каких-то ТВ, Ленинград Т-2 вспомнился) ОС с большим сопротивлением кадровых катушек, намотанных довольно тонким проводом, что навело на мысль, что у этих ТВ нет ТВК.

[Blackbird]

Читал, что у КВН-а (и ещё у каких-то ТВ, Ленинград Т-2 вспомнился) ОС с большим сопротивлением кадровых катушек, намотанных довольно тонким проводом, что навело на мысль, что у этих ТВ нет ТВК.

И зачем проще было просто глянуть на его схему - да твк там нема

[Sulphur]

Да просто попалась когда-то у деда книжка по ремонту ТВ ( то ли называлась "Учитесь ремонтировать свой телевизор", то ли ещё как-нибудь...), там неунифицированные телеки приводились - КВН тот же, Ленинград Т-2, Знамя-58..., про унифицированные - не помню, были ли там.

[ssmmiill]

Всё увидели, а где труба-то?

[сухи]

Помытся пошла. Да обычная трубка 31ЛК-2Б

[wowan]

Затем был конвертер на 9 канал. Телевизор стоял без корпуса т.к. приходилось менять лампы - для того, чтобы принимать и 3 и 9 каналы.

Хм а зачем так - или мой склероз мне изменяет. Вроде была описана переделка - блок прямого усиления переделывался в усилитель ПЧ а к нему цеплялся стандартный ПТК и вуаля 12 каналов и все живы .. Или я шо то упустил ?

Да, было, я тоже встречал, а какого было пацану в 19 лет с деньгами, да еще студенту, который жил очень далеко от папки с мамкой. Да, кажется, переделку я встретил позже, чем поставил новую трубу.
