"Юность-301" анодное напряжение.

[Алексей Костененко]

У кого есть этот электрофон, пожалуйста, измерьте анодное напряжение сразу после моста, на обоих электролитах, 7 и 9 выводах 6П14П. В схеме не указано, уже смотрел - потому и спрашиваю! Есть усилитель от Юности, в нем постоянное самовозбуждение - 6Н2П ОЧЕНЬ чувствительна, менял и лампы и прочее - все тоже.. Хочу сверить режимы с рабочим прибором

[Xell]

Алексей Костененко
У меня на:
С5 - 240 вольт
С6 - 204 вольта
При напр. сети 224 вольта.

Правда целостность электролитов гарантировать не могу - тестер, что есть под рукой, больше 30 мкф не измеряет. Завтра вечером смогу измерить точнее, если останется необходимость.

[Алексей Костененко]

Измерил на своей схеме вольтомметром ВК7-9 и получилось так:
после моста 265В С5
С6 241В
анод 6П14П 255В
сетка 242В
анод 6Н2П 128В

[Xell]

Снял пока УНЧ. Завтра на работе измерю точнее, а заодно и составлю карту напряжений.

[Алексей Костененко]

Xell
Спасибо большое!
На моем трансе (сетевом) намотана еще обмотка низковольтная, для питания отдельной схемы, вроде она не мешает. Снимать не буду, т.к. нужна.
Карта напряжений будет всем очень полезна, потому что в инете ее нет нигде, а аппараты эти есть у многих!

[Xell]

Алексей Костененко
Пока не за что.
Тут внезапно оказалось, что моя-то "Юность" молчит как партизан, хотя когда в последний раз включал, года два назад, было всё в порядке. Подкинул 6П14П и 6Н2П - никакой реакции. В общем, завтра отбуксирую её на работу, а там уже разберусь, что к чему, и всё замерю.

[Xell]

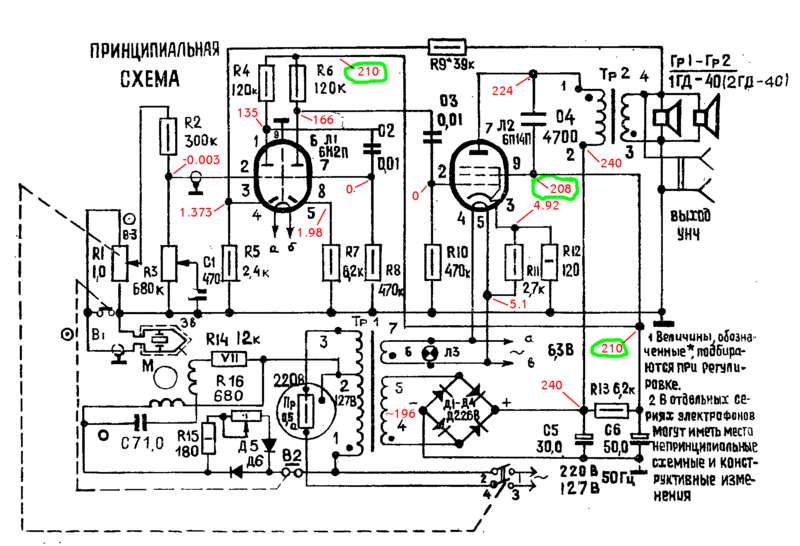

Ну, вот как-то так:


ВК7-9 (для сравнения) у меня нет, измерял мультиметром SANWA PC510a при ~224B в сети.

[Алексей Костененко]

Xell
Спасибо! при нормальной работе "Юности-301" не думаю, что будут сильные расхождения между показаниями Вашего мультиметра и моего ВК7-9.
При этих напряжениях ведь Ваш усилитель нормально работает?

[ssmmiill]

+,- 20% никто не отменял

[Xell]

Алексей Костененко
Да не за что. А усилитель да, нормально работает. Да я, собственно, и не стал бы снимать режимы с неисправного усилителя. Заменил три БМТ-шки и он ожил, хотя ёмкость у них была в пределах нормы.
Правда, приключения на этом не закончились. Прийдя домой, поставил блок обратно в проигрыватель, включаю - а звука-то как не было, так и нет! Выяснилось, что оборваны оба динамика, чего уж я никак не ожидал. Придётся, либо искать замену, либо перематывать эти. Либо, оставить всё как есть, до лучших времён...

+,- 20% никто не отменял

Кстати, да, не заметил. Видимо, между замерами режимов ламп и напряжением на фильтре, напряжение в сети немного изменилось. Исходник остался на работе - завтра исправлю и перезалью.

[update]
Перезалил схему. 210, конечно, смотрелось красивше, но при замерах на самой лампе было именно 208, так что пусть уж будет так. =)

[ssmmiill]

Да ничего страшного, в этой схеме могут портиться только 2 БМТ - с2 и с3, больше как-бы нечему.
Алексей Костененко меняй их неглядя.

[Алексей Костененко]

Xell
Динамики замените - перематывать не стоит, это сложно и долго, а они там очень популярные. Какие-нибудь редкие еще можно, а эти... фпамойку Может где обрыв на пути от звукоснимателя до потенциометра.
208-210 В практически одно и тоже, на работе заметно не будет.
ssmmiill
Они давно заменены - дело не в них. Схема собрана у меня на печатной плате, из тех же деталей (именно из тех же) а не других. Может какая-нибудь дорожка сильную наводку дает.. Ну главное есть карта напряжений, теперь разбирусь.
Спасибо Xell и ssmmiill

[Xell]

Алексей Костененко
Искать родные динамики я уж вряд ли буду (разве что случайно подвернутся), а другие, типа 3ГДШ... например, туда по высоте не войдут. Ладно, сто лет стоял в кладовке - пусть ещё столько же постоит, а там посмотрим.

[vorv]

+,- 20% никто не отменял

Вы там на сетке 6П14П еденичку пропустили. 210 должно быть.

[SirSerge]

раз по напряжениям более-менее выяснили, чтобы не создавать отдельную тему спрошу тут: как у вас с обстоят дела с фоном переменного тока в нём? что делать с никуда не исчезающим фоном, может есть какие-то хитрости или из-за некачественного транса всё безнадёжно? но у меня, правда, "Молодёжный" и там анодное выпрямляется не мостом, поэтому ещё вариант поставить мост не пробовал, т.к. сомневаюсь в том, что поможет такое.

[Xell]

раз по напряжениям более-менее выяснили, чтобы не создавать отдельную тему спрошу тут: как у вас с обстоят дела с фоном переменного тока в нём? что делать с никуда не исчезающим фоном, может есть какие-то хитрости или из-за некачественного транса всё безнадёжно? но у меня, правда, "Молодёжный" и там анодное выпрямляется не мостом, поэтому ещё вариант поставить мост не пробовал, т.к. сомневаюсь в том, что поможет такое.

Честно говоря, никогда не амечал там фона. Впрочем, надо будет послушать ещё раз.

+,- 20% никто не отменял

Вы там на сетке 6П14П еденичку пропустили. 210 должно быть.

Эм... где? Там теперь везде 208.


Rev. 1.3

[cvyazov]

Алексей Костененко
Искать родные динамики я уж вряд ли буду (разве что случайно подвернутся), а другие, типа 3ГДШ... например, туда по высоте не войдут. Ладно, сто лет стоял в кладовке - пусть ещё столько же постоит, а там посмотрим.

То есть как не подойдут,а например 3гдш-2.Динамик то наверно,самый распространённый,что ни на есть.Сейчас,даже новые какие то в магазине у нас,с такими же размерами продаются.Блин,такой стоял ,практически в любом бобиннике,кассетнике и электрофоне 2-3 класса.Какая проблема найти?Перематывать,точно не стоит.

[Xell]

То есть как не подойдут,а например 3гдш-2.Динамик то наверно,самый распространённый,что ни на есть.Сейчас,даже новые какие то в магазине у нас,с такими же размерами продаются.Блин,такой стоял ,практически в любом бобиннике,кассетнике и электрофоне 2-3 класса.Какая проблема найти?Перематывать,точно не стоит.

Дело в том, что он по... глубине, что ли, не подойдёт. Родной 1ГД-28 имеет высоту/глубину/толщину 41мм, а он уже и так там впритык. 3ГДШ просто не втиснется туда. Точно сейчас не могу сказать - просто нет под рукой его, но по памяти он кажется толще.

[update]
Уточнил габариты 3ГДЩ-2-4:


160х100х47 вместо 156х98х41 Не влезет. Вроде и совсем немного, но уже будет выпирать.

[cvyazov]

Так у вас,извините,какой динамик то стоит?По схеме то,вроде как 1гд40(2гд40),а у вас 1 гд28.Тогда совсем другое дело,надо было сразу так и написать.

[Xell]

Так а я на схему вообще не смотрел. Я на динамики смотрел Что туда на заводе пихнули, то там и стоит, вот уже 40 лет.

[Digger]

...Дак тудаможно пихать вообще всё, что под столом или в шкафу валяется)))) Собстно, на заводе так и поступали...

[Xell]

...Дак тудаможно пихать вообще всё, что под столом или в шкафу валяется)))) Собстно, на заводе так и поступали...

Так это понятно, что запихать можно что угодно, лишь бы по размерам вошло. Или не вошло. Моя "Юность" вполне неплохо пела на 4А-32, лет 20 с лишним назад, когда ещё учился классе эдак в 5-м - 6-м. Ну а так, подберу туда пару "динамиков" от какой-нибудь кЕтайской бабалайки, и будет она снова петь.
