Хочу поделиться практикой ремонта ЗПУ-1 в радиолах Урал-57, Рекорд-53 и др. Эти звукосниматели предназначены для работы с патефонными иглами, имеют пьезо-элемент довольно хрупкой конструкции, который от времени разваливается. Приобрел тут недавно такой аппарат, проиграть хватило пластинку только на один раз, после этого, из звукоснимателя выпало что-то желтенькое) После разборки ЗПУ и осмотра, оказалось, что контактные полоски выполнены в нем из золота) но тончайшего толщиной в микроны., вобщем все добро это из него вытащил и выбросил ( развалилися весь пьезоэлемент.
Потом взял обычную головку радиол 60-х годов (ГЗК-631 вроде), разобрал ее, вытащил аккуратно пьезоэлемент, и используя контактные пластины с новой головки установил пьезоэлемент в ЗПУ-1.
Он немного ужее штатного, поэтому можно применить их 2 шт. (если есть возможность), думает эфект будет лучше. Вобщем - ЗПУ-1 заработал.

BEAG писал(а):можно применить их 2 шт

Пробовала года два назад. Лучше может и станет, но подгонять положение второго занятие долгое и муторное. А так, крепить оба наобум, вдруг сигналы в противофазе пойдут.
По мне и одного хватает.

Ну так-то - да. Хотя с одним громкость % на 35 только. По мне - тож достаточно, поэтому и не стал заморачиваться со вторым

Спасибо за информацию. Не буду на своем Урале слушать пластинки.

Добрый лень друзья.
Достался мне тонарм от радиолы Урал 57..
Не играет - собака.

Аккуратненько разобрал головку..
Пьез элемент однако цел....
Но почему-ж тогда не играет?

Можно-ли как-ни будь восстановить работоспособность этого тонарма?

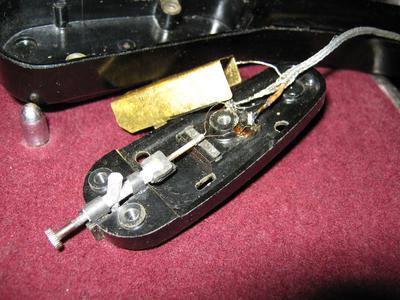

Фото головки:

Отсырел.
Знакомая ситуация.

Добрый день уважаемые радиолюбители! Прошу у Вас совета. В моем распоряжении оказалась радиола Урал-57; отсутствует звукосниматель, двигатель не функционирует, корпус в неважном состоянии - потрескалось дерево боковых основ и дно радиолы. И вот собственно просьба - возможно ли технически установить на радиолу не аутентичный звукосниматель с магнитной головкой? Можно ли получить техническое описание включения FM диапазона в схему радиолы?

Денис28 писал(а):Добрый день уважаемые радиолюбители! Прошу у Вас совета. В моем распоряжении оказалась радиола Урал-57; отсутствует звукосниматель, двигатель не функционирует, корпус в неважном состоянии - потрескалось дерево боковых основ и дно радиолы. И вот собственно просьба - возможно ли технически установить на радиолу не аутентичный звукосниматель с магнитной головкой? Можно ли получить техническое описание включения FM диапазона в схему радиолы?

Теоретически возможно из него даже спейсшаттл сделать. Тока знаний и деталей много надо.

вы определитесь чего вам надо, чтобы работало или чтобы время и деньги потратить.

Иба что касается "звукоснимателя" то его проще установить аутентичный. Что касается FM - проще поставить конвертер.

HyC писал(а):Теоретически возможно из него даже спейсшаттл сделать. Тока знаний и деталей много надо.

Вспомнилось что-то как в ералаше утюг ремонтировали.

Денис28 писал(а):Добрый день уважаемые радиолюбители! Прошу у Вас совета. В моем распоряжении оказалась радиола Урал-57; отсутствует звукосниматель, двигатель не функционирует, корпус в неважном состоянии - потрескалось дерево боковых основ и дно радиолы. И вот собственно просьба - возможно ли технически установить на радиолу не аутентичный звукосниматель с магнитной головкой?

С дополнительным каскадом усиления. Можно воткнуть дополнительную лампу, можно просто в сам тонарм вставить какую-нибудь 561ЛН2 в виде усилителя, соорудив на ней несколько инвертирующих усилителей. Идея, например, здесь. Питание сделать от батарейки, неотключаемым - 561 серия будет ее есть годами. Все вместе смонтировать прямо в тонарме.

Можно ли получить техническое описание включения FM диапазона в схему радиолы?

Любой китайский приемник на FM с выходом на наушники.
Другие решения - нетривиальны с кучей головняка. Легче поискать другой приемник.

возможно ли технически установить на радиолу не аутентичный звукосниматель с магнитной головкой?

Насчет магнитно не знаю, а вот Уралы со звукоснимателем под головку ЗПК58 встречались, все играет без дополнительных переделок, только по виду он не совсем вписывается.

Санек писал(а):

возможно ли технически установить на радиолу не аутентичный звукосниматель с магнитной головкой?

Насчет магнитно не знаю, а вот Уралы со звукоснимателем под головку ЗПК58 встречались, все играет без дополнительных переделок, только по виду он не совсем вписывается.

Установка неродного пьезотонарма - колхоз, установка магнитного с усилителем - уже модинг =)

Цитирую свой пост.

Очередная фонола Эстония. Пьезик как всегда в хлам, да и был от проводков оторван, резинки в голове рассохлись, вместо винтика для закрепления иглы впендюрили деревяшку, которую еле вытащил.
Фото аппарата и процедуры изготовления пьезика из китайского звукоснимателя с aliexpress (150 р. за 12 штук). Сложность в том, что требовалось подрезать ломкий кристалл под размер головки (распилил его вначале ножом, а потом разрезал ножницами). После восстановления играет громко.
Благодарю за советы двух Александров - RADIST и Хрисанова.

https://cloud.mail.ru/public/9RgG/qQF2ANe4s

zzk88 писал(а):После восстановления играет громко.

Подтверждаю, лечила больных еще лет 6-7 назад.

Приветствую!

Ирина, если не трудно, тоже расскажите про Вашу технологию.
Эта тема многим актуальна.

С уважением, Роман

old_hippie писал(а):

Санек писал(а):

возможно ли технически установить на радиолу не аутентичный звукосниматель с магнитной головкой?

Насчет магнитно не знаю, а вот Уралы со звукоснимателем под головку ЗПК58 встречались, все играет без дополнительных переделок, только по виду он не совсем вписывается.

Установка неродного пьезотонарма - колхоз, установка магнитного с усилителем - уже модинг =)

Вы правы, собственно модинг и хочется сделать. При этом прекрасно понимаю желание радиолюбителей сохранить аппаратуру в первозданном виде. Однако как я уже писал например корпус от моего "Урал-57" в очень плохом состоянии. Тонарм придется в любом случае делать новый. по сути из живого остаются только "светящиеся внутренности". Поэтому и возникла такая вандальная идея.

RomanSavel писал(а):Приветствую!

Ирина, если не трудно, тоже расскажите про Вашу технологию.
Эта тема многим актуальна.

С уважением, Роман

Там ничего особенного, обтачивается пьезик и устанавливается на штатное место.
На фото потертый жизнью из игрушки, однако и он давал звук вполне громкий.
Об этом уже раза два писала.

Ирина, его разве не вертикально надо устанавливать?
Хотя на кручение работает... наверное, всё равно...

zzk88
Экспериментировала с пьезиком от гзп308
фото тех же лет.

Дату в свойствах найдешь.

Я тоже экспериментировал, он тише звучит. И вместо жёстких резинок около крепления иглы лучше залить силиконовый герметик.

zzk88
вместо родных задубевших лучше использовать пористую резину. Правда я не помню откуда ее взяла, вроде еще со времен школы дома лежал. На худой конец трубочка для велосипедного нипеля.
А герметики на работе надоели. Вон, в кладовке цветов 6 лежит.)))

Понимаю тебя.

Приветствую!

Родные пьезоэлементы, действительно, работали на кручение, как мне рассказывал один спец в этом деле.
Да, велосипедная ниппельная трубочка в самый раз будет! Проверено
Кстати, я тоже пытался брать пьезоэлемент от более современной головки (пробовал для восстановления звукоснимателя Рекорд-53).
Но, звучит с искажениями. Надо будет попробовать еще.

С уважением, Роман

zzk78
Ирина
Ни фига из фото не понял (покрупнее бы и вид несколько с боку...)
Тем не менее вопрос: звук от места и качества (размера контакта) пайки на пьезоэлементе зависит?

Слетевший
Для ремонта лучше новый использовать, а не б/у, который окислами покрылся и после зачистки все равно паялся плохо.

На моих фото процесс ремонта показан детально.

zzk88 писал(а):На моих фото процесс ремонта показан детально.

Хотелось бы детальнее увидеть точки крепления пьезопластины к корпусу тонарма/звукоснимателя, а также к блоку с иглой. Кстати, проводочки от пьезика не слишком жесткие? М.б. какой-нить литцендрат применить?

Задний край пьезопластины зажат в собранной головке, поэтому всё равно какие провода.
Точки крепления такие же, как в родной голове.

Делается все вот так:

Между медными пластинками - кристалл, а сверху - трубочкой... надеюсь Вы все поняли....
Трубочки хороши от струйного принтера - узел сброса чернил.

Санек писал(а):

возможно ли технически установить на радиолу не аутентичный звукосниматель с магнитной головкой?

Насчет магнитно не знаю, а вот Уралы со звукоснимателем под головку ЗПК58 встречались, все играет без дополнительных переделок, только по виду он не совсем вписывается.

Я думал они так с завода шли..

Ирина писал(а):Отсырел.
Знакомая ситуация.

А как-ни будь это лечится?

Выше коллеги что писали?
ПОДРОБНАЯ инструкция с фото, бери пьезопищалку и делай!
Руками пилить и паять надо, а не только кнопкенажимадь
Работы на час....

Digger писал(а):Выше коллеги что писали?
ПОДРОБНАЯ инструкция с фото, бери пьезопищалку и делай!
Руками пилить и паять надо, а не только кнопкенажимадь
Работы на час....

Я имел в виду ремонт имеющегося пьеза, а не изготовление нового...
