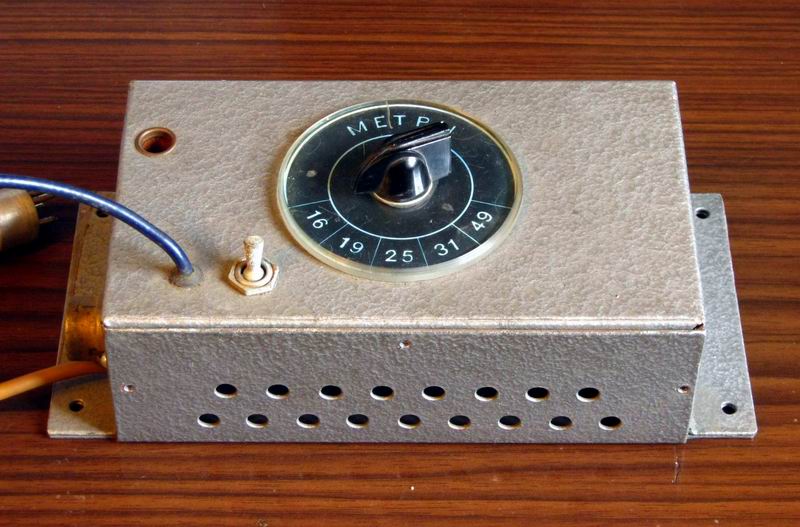

Заимел сегодня такой на Удельной.
Судя по разъёму, подходит ко многим автомобильным ламповым приёмникам Муромского завода.
Лампы 6Ж3П и 6И1П. Детали 1957-64 годов.
Если я не ошибаюсь, кто-то из коллег предлагал отсканированную инструкцию на данное (или подобное) устройство.
Буду благодарен.

А кто-нибудь встречал такой конвертер в авто? Куда он устанавливался?
На легковой машине с эстетизмом как-то не очень. Может на автобусы?
Шильдов и следов от них нет.

Даже и не знал о таком .Видимо было не много да и монтаж какой то не серийный .

оригинальная штука и сделано очень качественно

А не самодел ли это? Что-то не слышал о таких серийных изделиях. Его, кстати, нужно же и к преобразователю напряжения для питания анодов подключать. Никаких доп. разъёмов питания на приёмниках не было, может быть включался в разрыв штатной фишки питания? А что до эстетики, салоны-то были совсем другие, их видом этой коробочки не испортишь

Интересная конструкция,но тоже склоняюсь к версии,что это качественный самодел,сделанный в заводских условиях.Раньше это было доступно.

кстати, нужно же и к преобразователю напряжения для питания анодов подключать.

Вот это тоже в пользу самодельного.Быстрее всего делалось для работы вкупе с ламповым приемником,оттуда и напряжения брались.На приемниках выхода анодного и накального напряжений не делали,значит,тоже что мудрили сами

Включался он видимо в разрыв между приёмником и блоком питания, через штатные разъёмы. И в разрыв антенны.
А вот самодельный или нет, сразу и не сообразить.

...сдаётца мне, что конвертер на 6Ж3П и 6И1П был в Радиве описан
году в 1957-м...
причём естессно "для радионаблюдателей, имеющих только СВ-приёмник", какие нафиг в СССР "16 и 19 метров" (с ихним Голосом Омерики), вы чо?!

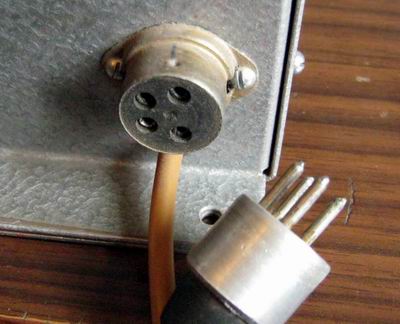

Фишка питания такая же, как у пиёмников 407-го-403-го Москвичей (А-17, А-8). Включался явно в разрыв. Похоже, разъёмы самодеьные, "мама" сделана в корпусе ламовой панельки. Я бы себе в 407-й такой поставил.

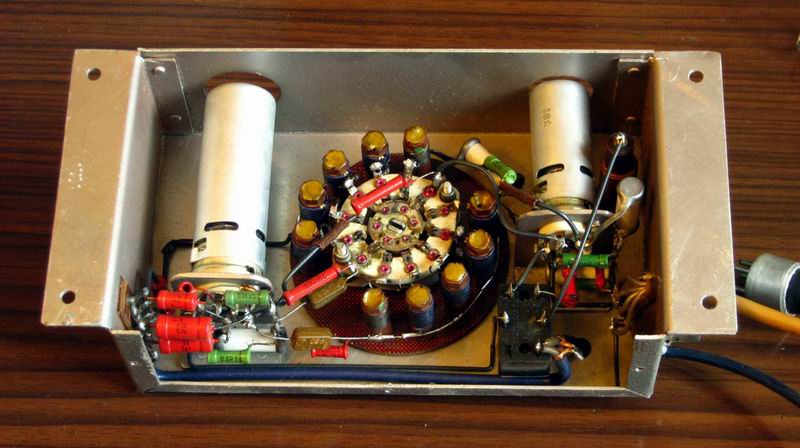

Смотрите на детали корпуса, крепежа панелек, качество паек, отсутствие цапона на точках пайки. Сдаётся, что всё же самопал, но очень качественно сделан.

Александр Хрисанов писал(а):....А кто-нибудь встречал такой конвертер в авто? Куда он устанавливался?
На легковой машине с эстетизмом как-то не очень. Может на автобусы?
Шильдов и следов от них нет....

Такой не встречал, но стречал именно промышленный с шильдиками.
а посему обратил внимание и запомнил

Судя по разношерстности примененных резисторов, больше похож на самодельный.

Да, похоже самодельный.

причём естессно "для радионаблюдателей, имеющих только СВ-приёмник", какие нафиг в СССР "16 и 19 метров" (с ихним Голосом Омерики), вы чо?!

Ну вообще то ограничение КВ в 25 метров - пошло не сразу. У ТПСов или ПТСов если не изменяет память был метраж поменьше . Но это были 1950е ..

А указатель диапазонов фотопечать или гравировка?

Бумага под кружком из оргстекла.

Александр Хрисанов писал(а):Бумага под кружком из оргстекла.

Наводит на мысль о "самоделе" изготовленном в заводских условиях правильными руками . И монтаж уж очень аккуратно сделан для бытовой серийной техники и не так как бы это было сделано в военке . Напоминает аппетитные картинки из книжек типа Хрестоматии радиолюбителя . Всё по паралельно и по пердикулярно . Мысли на уровне ощущений не более .

Красиво сделан.
Хорошо бы схему посмотреть, что там 6Ж3П делает
По тому, как сделан разъем, надписи для переключателя, а также отсутствие подписи для тумблера и отсутствие какого-либо шильдика , можно уверенно считать конвертор уникальной самодельной конструкцией.

Phlanger писал(а):...сдаётца мне, что конвертер на 6Ж3П и 6И1П был в Радиве описан
году в 1957-м...
причём естессно "для радионаблюдателей, имеющих только СВ-приёмник", какие нафиг в СССР "16 и 19 метров" (с ихним Голосом Омерики), вы чо?!

ну "Голос Америки" прекрасно себя чувствовал и на 25, 31 ,41 метре, но учитывая что в советской аппаратуре ниже 25 метров диапазонов не было то не было надобности и глушить там вражеские голоса, вот почему и пользовались популярностью конвертеры на эти диапазоны. В славные 60-е сам по субботам в 11 часов вечера прилипал ухом к приемнику слушая программу посвященную рок музыке на голосе америки. У отца был отличный трофейный филипс привезенный с фронта

Одно только отсутствие штатного предохранителя при наличии в схеме опасного для жизни напряжения говорит о том, что представленное устройство является самодельным, а не промышленным. Но выполнено с достоинством.

Классная вещь. Несерийный спецзаказ. Схему бы.
***
Жаль, что тупорылый прогресс заставляет вещалки все больше уходить из КВ, навязывая псевдодоступность тупиковых ветвей...

Подобный конвертор был опубликован в журнале Радио, но если мне не изменяет память на одной лампе 6Ж3П, но могу и ишибиться. Я такой паял, но он был с 11 метрового диапазона. Девайс скорее всего самопальный, патамушта на этих диапазонах небыло глушилок и навряд ли это устройство выпускалось серийно по этой причине.

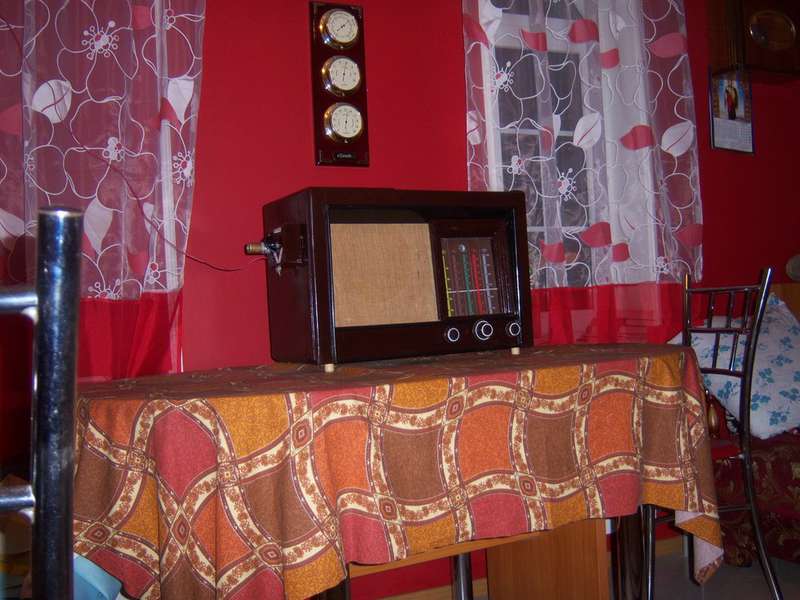

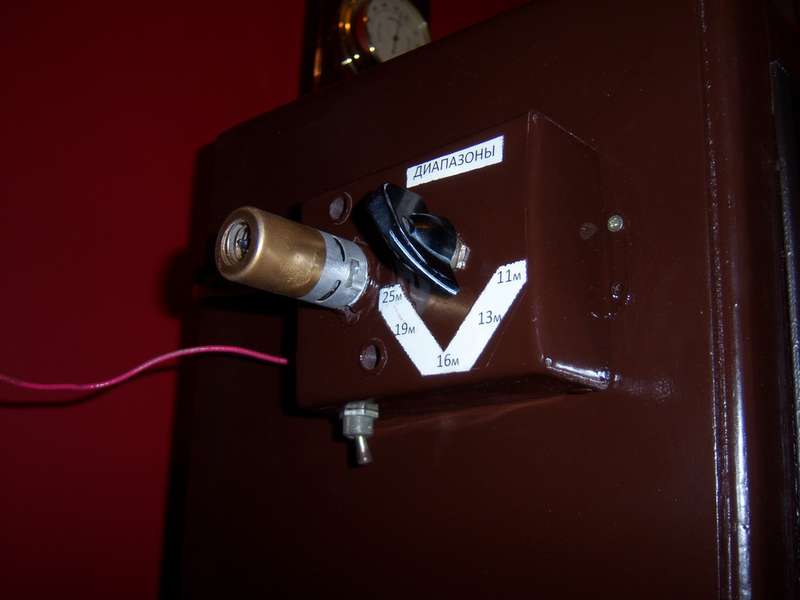

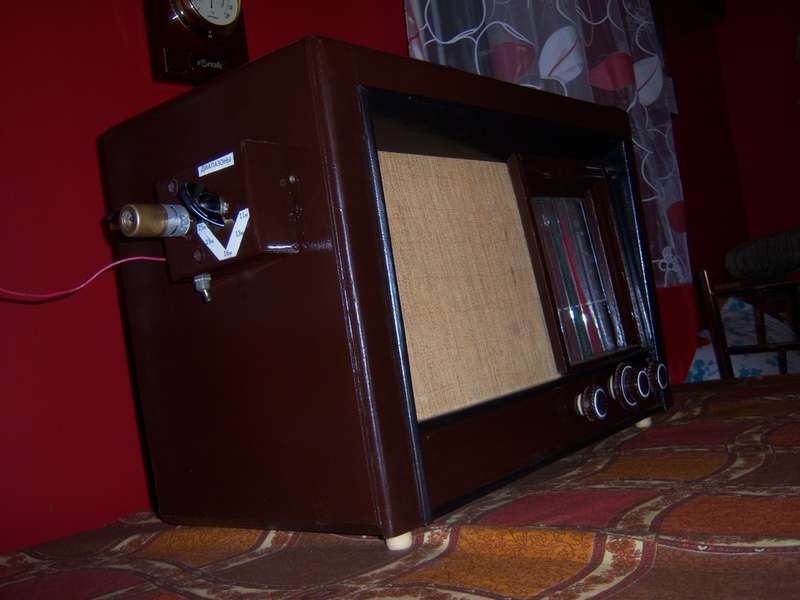

И вот наконец-то мне припёрли на реставрацию Неву-52 с конвертером на одной 6н3п на 11, 13, 16, 19 м. По словам хозяина, приставку делали умельцы на Ростовском заводе Электроаппарат а продавали на толкучке. Я в сопливом детстве такую тоже паял. С приёмником пришлось повозиться, а конвертер заработал после нескольких прокрутов переключателя диапазонов.
Фотика сейчас нету, попробую телефоном снять этот шедевр.

Снимал на мобильник так шо за какчество звиняйте:
URL=http://www.radikal.ru][/URL]

об нечто, безобразно похожее на вот такое
http://s020.radikal.ru/i706/1402/6f/cf1564b71ccc.jpg
в децтве весьма немало времени убил. Подарил кто-то... В итоге оно завелось и даже работало.
Шасси было паяное по швам, выгнутое из листовой латуни и крашеное сверху классической молотковой эмалью, фАрфоровый галетник и диапазон 11 метров точно присуцтвовали
дальше не помню, поскоку дело было в 1981 году

tttaras, схема и конструкция вашего конвертера описана в брошюре ВРЛ №34.

kvn писал(а):Красиво сделан.
Хорошо бы схему посмотреть, что там 6Ж3П делает
По тому, как сделан разъем, надписи для переключателя, а также отсутствие подписи для тумблера и отсутствие какого-либо шильдика , можно уверенно считать конвертор уникальной самодельной конструкцией.

6ж3п - УВЧ , у него входная часть на контурах настроенных на середину диапазона , а в анодной цепи апериодическая нагрузка , 6и1п - преобразователь ( гептодная половинка ) и гетеродин (триодная часть) . Я когда - то "собаку съел " на таких конвертерах .

Да это похоже на самоделку отличного качества. Вряд ли заводы в то время делали
приставки к приемникам. В детстве тоже собирал на 6н3п. Работал.До сих пор лежит
в коробке с деталями. А самодел действительно качественный.
.

На счёт лампового утверждать не буду, но позже были заводские транзисторные кв конверторы для автомашины. Сам такие видел. и совсем недавно на местной барахолке такой конвертор знакомый купил в упаковке новый. лет 30 пролежавший у когото дома.

Ну транзисторные это скорее всего хорошо известная серия "КВП", для ГАЗ-24, они есть в нашем музее сайта.

Они не только для ГАЗ были. Были и в формате для копейкомосквичевских (узких) приемников.

Masick писал(а):Никаких доп. разъёмов питания на приёмниках не было, может быть включался в разрыв штатной фишки питания?

Александр Хрисанов писал(а):Включался он видимо в разрыв между приёмником и блоком питания, через штатные разъёмы.

Встречал нечто подобное в семидесятых на Москвиче 403. Втыкалось в разрыв штатной вилки.
Здесь тоже изделие больше похожее на добротный самопал. Встречал схему в уже не помню каком брошюрном издании.

Здесь эта же тема:
http://rt21.getbb.ru/viewtopic.php?f=10 ... e#p1586966

Упустил конвертер и провозился с ним туеву хучу времени, пока не нашёл схему. Усё восстановил. Работает зараза!
Подношу провод выхода конвертера к Селге - на СВ работают все былинные КВ диапазоны.

tttaras
В то время, был какой то бум на эти кв-диапазоны. На рынках продавались различные самопальные конструкции, больше одноламповые. ( вскорости после них, шарманки). Первый конвертор (Александр Хрисанов)
однозначно самодельный, выполнен спецом в заводских условиях (выносили по частям изготовленные детали), собирали в домашних условиях. Судя по деталям, не такой он уж и древний. Сделан прилично.

Не поленился сходил в гараж, нашел ВПР №34.
Вот что там обнаружил:-

Там еще есть хорошее описание и схема УЗЧ.

Именно эту ВПР я и разыскал. Там подробно не только описаны, но и опубликованы монтажная схема и чертежи шасси.Моё устройство изготовлено в точном соответствии с этой брошюрой. Единственно, что изменено, это частоты поддиапазонов.

Мастер писал(а):В то время, был какой то бум на эти кв-диапазоны.

"В те времена далёкие, теперь почти былинные" на этих диапазонах практически не было глушилок, т.к. в послевоенных бытовых приёмниках КВ заканчивались 25-метровым диапазоном. Поэтому любители послушать забугорные голоса создали бум на подобные приставки.

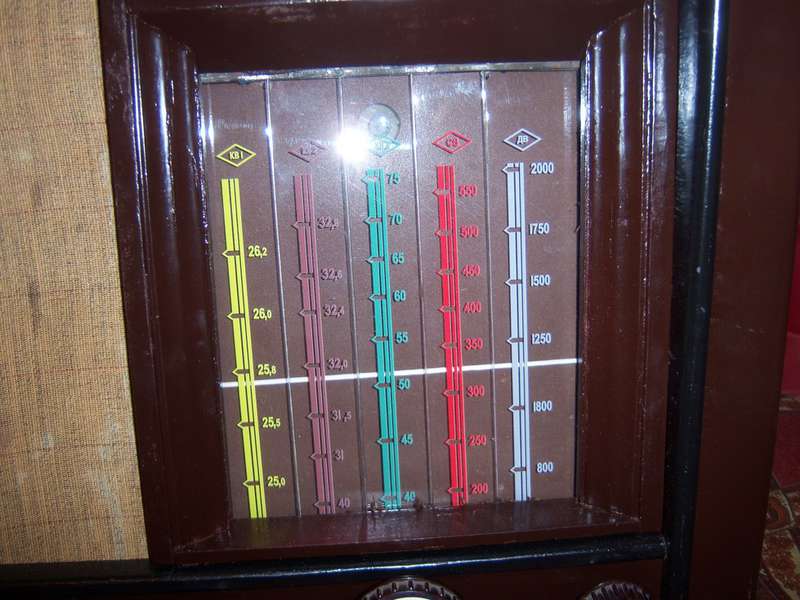

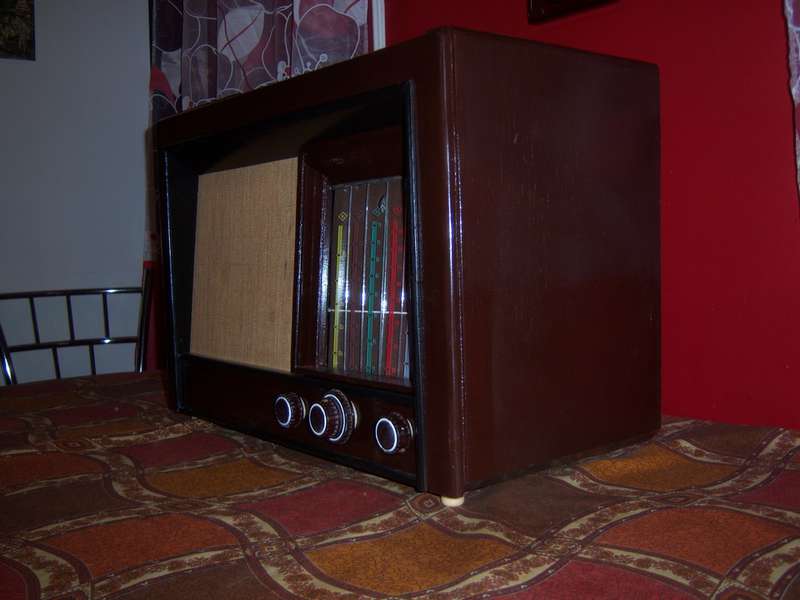

А Неву-52 с приставкой я восстановил в первозданном виде. Большие хлопоты были со шкалой. Меня попросил знакомый восстановить приемник своего отца. Чё я, в меру своих сил и пытался сделать.
