Симфония 003

[Phlanger]

без указания по схеме, кто на ком стоял - пардон...

[к1андрей]

Всё понял Ну ещё до кучи спрошу:на каждый канал стоят 2 конденсатора(они вместе)большие(относительно)электролиты-а их чем заменить? А вдруг....

Это которые под вых. трансформаторами стоят? Они вроде не в УНЧ.

[Byba]

Мужики! Писал сонный(в бреду) Это которые под вых. трансформаторами стоят? совершенно верно.....ну не нравятся мне они...

[Byba]

Дмитрий! Такой пойдёт?

[Phlanger]

то, что надо
только эти здоровенные, заразы. Вот такие бы на 0.047 мкФ - вообще идеально

[Byba]

Да вроде есть....Хочу заказать ещё 6П14П...вроде новые.А что их ещё выпускают? (наивно)


Кстати ламп три вида:6П14П---6П14П-ЕВ----6П14П-ЕР! Что лучше? Или они разные?

[Byba]

Вроде разобрался с искажением в одном канале-6Н2П .....собака

[Phlanger]

...если "без -ЕВ", "для Ригонды" - они точно не подарок
а ужъ через сорок лет...

[Byba]

Понял Беру -6П14П-ЕВ....

[Phlanger]

6П14П как раз всякие хороши. Это проверено. Вот 6Н2П без -ЕВ сильно не подарок. А деньги практически одинаковые

[к1андрей]

Подскажите пожалуйста, как правильно исключить, от участия в процессе, стерео-баланс в Симфонии 003. Если можно, чуть подробней чем обычно, пожалуйста.

[Phlanger]

Шо там объяснять, всё на схеме нарисовано - закоротить его, и дело с концом.

[к1андрей]

А сразу с фонокорректора на потенциометр не получится?

[Phlanger]

дык то же самое и получится

[к1андрей]

дык то же самое и получится

Спасибо, буду "читать" схему.
То есть - просто припаять к средним выводам потенциометра.

[Phlanger]

это смотря какого...
я не помню точно, как там баланс включен

[gonza]

Всем, здравствуйте.Купил два дня назад Эстонию стерео .Прежний хозяин приложил уже руки -поменял СЧ на 5ГДШ1 и ВЧ на 2ГД36 ,сказал,что так лучше звук .В фильтре вместо эл-ов поставил пленку . Но есть возможность поставить все родное , но за дополнительные деньги .Есть ли смысл возвращать возвращать все назад.Слушаю их второй день, по-моему все хорошо.

[DONER]

Всем день добрый .Давно хотелось послушать легендарную акустику.Прикупил её родимую, послушал,сделал для себя выводы.Единственное что шильдик на ней другой"Rigonda RRR",что то ничего по этому поводу не "нагуглилось".Есть может у кого что сказать по этому поводу?

[Byba]

А какие выводы?

[DONER]

Byba
Хорошая акустическая система, для лампы -очень даже приятно играет.Для своего времени тоже была весьма-весьма .На мой ух звук понравился,видимо кое что из своего набора АС придётся продать

[Byba]

Мне ли не знать! Поздравляю!)))))

[Владимир Слесаренко]

шильдик на ней другой"Rigonda RRR"

Похоже это колонки от Симфония-2. Вот здесь есть фото и описание таких же.
http://www.radionostalgia.ca/forum/view ... f=60&t=351

[Атос]

её звали "Rigonda - Symphony"

[DONER]

Владимир Слесаренко
Спасибо!

[Владимир Слесаренко]

DONER
Пожалуйста.

[MuadDib]

имею Эстонию-Стерео (3гд-1 (93,5 дБ), 4гд-28(90 дБ 4,5 Ом), 6гд-2(93,5 дБ)
и пару 3гд-32 (92 дБ, 4 Ом)
хочу выкинуть из фильтра трансформатор и вместо 4гд-28 поставить 3гд-32.
подскажите, какие недочеты у идеи?

[brettsky]

Самый главный недочёт, что вы меняете шило на мыло.
Автотрансформатор призван согласовать 4-х омный СЧ с
другими динами, имеющими больший импеданс.
Оставьте эту затею и позагорайте последние летние деньки.

[пришелец]

Хорошая акустическая система, для лампы -очень даже приятно играет.Для своего времени тоже была весьма-весьма .На мой ух звук понравился,видимо кое что из своего набора АС придётся продать

[MuadDib]

brettsky
т.е. транс - понижающий?

[sergio__]

её звали "Rigonda - Symphony"

Возможны варианты. Моя Rigonda - Symphony укомплектована АС с обыкновенным шильдиком, как от Симфонии-2, и точно такой же находится на корпусе радиолы.

[brettsky]

brettsky
т.е. транс - понижающий?

Т.е. транс - согласующий.

[MuadDib]

хм, всегда думал (вычитал в энтьюренеках), что он для поднятия громкости сч, ибо чуйка разнится с остальными динами прилично.

[brettsky]

Дело в том, что чуйка у него меньше, но и сопротивление тоже.

[AirGraph]

MuadDib
В родных корпусах понта никакого. Предполагаю, что будет только хуже.
Делал акустику именно с Вашим набором динов и именно с 3ГД-32 вместо 4ГД-28.
Корпуса получились литров ~ 120. Фильтры считал по измерениям динов именно в этих корпусах.
Если интересны чертежи и схемы - пишите в личку.

[Byba]

Ох и муторное это дело.....паять кондюки Сначала поменял 1500пф которые идут ....а куда они идут? Ну в общем рядом с лампами 4 штуки-перестал грется дроссель(сильно грелся)
Идём дальше:начал менять межкаскадные кон-ры в 1 канале(где появляются искажения) Искажения пропали! На этом конде-ры благополучно кончились Нет, остальные есть,а эти кончились! Буду постепенно менять,а так собрал и как вдарил джаз-лепота Ас ещё не приехали(родные) играют с Pioneer-ми....Только в них заткнул фазики-забасили правильно!Как сказал brettsky-бархатцы! Ну пока что так!

[Tofiq62]

MuadDib а Вы попробуйте свою затею и потом отпишитесь как звучание на средних частотах с 3гд32.Я так же менял 4гд28 на 4гд8е выкинув трансформатор.Звучание на средних частотах стало лучше во всяком случаи для меня.

[MuadDib]

Tofiq62
руки дойдут не скоро до нее. перед ней еще две затеи ))

[Byba]

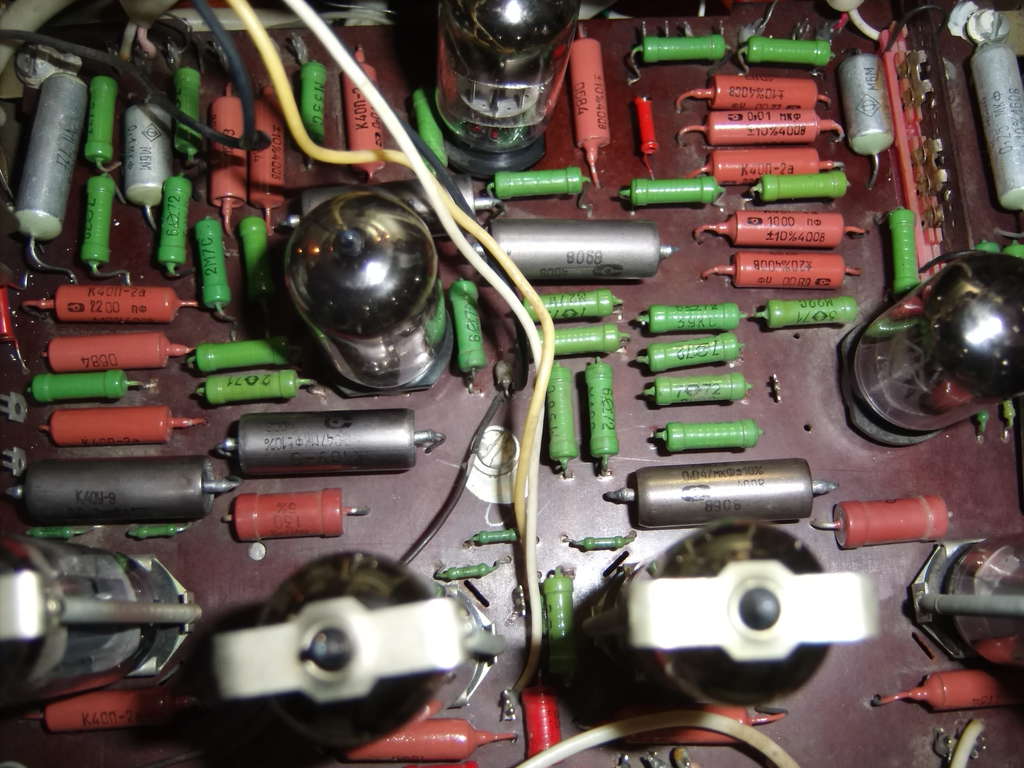

Кондёры поменял! По факту:дроссель практически не греется!Баланс(ручка)*ушёл* строго на середину! Баса стало много-*мясистый*!Убираю в половину! С частотами(высокими)полный порядок!(сдаётся мне что верхние получше чем у родных-приедут проверю) Фона ни какого нет! То есть когда одна песня кончается,то бывает аж вздрагиваю когда новая начинается! Лампы поменял на новые(старые)ЕВ..... Дима(Phlanger) Спасибо за науку!!! .....Теперь за отделку

[Phlanger]

шо называетца, и слава богу

[Petr.mdo]

Имеется корпус + блок приемника + сломаный проигрыватель винила от Симфонии-003.
Просто отдам.
+7(916)6979707 Петр.

[Byba]

Ну вот и колоночки приехали Корпуса *фонили*, один НЧ не играл,но всё исправил ! Было некоторое сомнение,что вч будут глуховаты(по первой Симфонии-стерео) но после замены кондёров всё О,к! Бас.....ето самое любимое ! Вообщем счастлив! Дима(Флэнджер)Спасибо за науку....Дай Бог -Вам здоровья!

[samuray]

День добрый уважаемые форумчане! А реально ли найти крутилки на Симфонию?

[YARIK.72]

А реально ли найти крутилки на Симфонию?

Пишете конкретно что Вам нужно в специальной рубрике "ищу-куплю", раз в три дня поднимаете тему. Или на местную барахолку сходить, глядишь и повезет.

[samuray]

Вообще то спросил только один раз.Вы меня извените.Очень тяжело бабахать по клавишам.
Мне ловчее общаться по телефону 89096566454.Оплачу ном ер за общенние.

[samuray]

НЕ УЖЕЛИ ТЯЖЕЛО ОТВЕТИТЬ?

[5a200]

Выручайте братцы. Купил аппарат косметика на 4, отмыл продул, включил, симптомы выявились:
1) Левый канал УНЧ через несколько минут работы становился тише и пёрли искажения.
Заменил БМТ-2 0.047 и 0.033 на плёнку, заменил лампы. Канал работает искажения ушли. Но переодически всплывают шорохи как от севшего электролита.

2) Нарушен стереобаланс, правый канал громче левого. Причём звук с внешнего источника в правом канале слышен даже с убранной на 0 громкостью. В левом как положено тишина.

Во время обследования обнаружил почерневший резистор R39 на 130 ом по схеме, выпаял. померил, 130 ом, поставил назад.
Тут обратил внимание что на таком же резисторе в правом канале R36 зачем то снизу со стороны монтажа подвешен кондёр 5мкф 50в. По схеме нет такого, убрал.
Погонял лампы по кругу, без результата.
Переменники не шуршат, разобрал переменник громкости, криминала нет, чисто, протёр спиртом, смазал, подогнул немного, собрал.

В режиме моно баланс ровный, и правый канал при 0 громкости молчит.

Из-за чего правый канал может прослушиваться при минимальной громкости и в целом быть громче?

[Digger]

Из-за глючащего регулятора баланса может такое быть.... Чистка с промывкой спиртом, смазка Литолом и подгибка пружин без фанатизьму могут исправить ситуацию. И я бы внимательно просмотрел регулятор громкости, тот канал, который громче - нет ли обрыва земли или плохого контакта там...Это чувствовать надо, но на основании знания схемы...

[пришелец]

Нарушен стереобаланс, правый канал громче левого. Причём звук с внешнего источника в правом канале слышен даже с убранной на 0 громкостью. В левом как положено тишина.

Возможен обрыв дорожки печатного монтажа. Обрыв резистора. Просмотрите внимательно. Режимы ламп УНЧ по постоянному току в норме?
Генератор - осциллограф и неисправности ка не бывало.

[5a200]

Похоже всётаки дисбаланс из-за в регулятора громкости. Правый канал поёт на 0 точно из-за него. При замыкании среднего вывода на корпус, звук пропадает. По мере вращения регулятора баланс меняется скачкообразно...
Ищу СП3-12е!

[5a200]

Вот и мой агрегат. В отсеке для ЭПУ отлично прижился небольшой системник.


Вынашиваю мысль заказать у столяра более округлый корпус из мебельного щита миллиметров 30 толщиной и встроить его в столешницу почти во всю стену под теликом. Вобщем вписать в интерьер насовсем .
