Ремонт телерадиолы "Беларусь-110"

[Алексей Костененко]

Здравствуйте! Отдал мне сосед телерадиолу «Беларусь-110». http://rw6ase.narod.ru/000/tw/belarus110.html Решил ее восстановить. Радио на УКВ работает нормально, ЭПУ тоже, а вот растра нет… Все лампы кроме кенотрона светятся, кенотрон менял, дело не в нем. Высокого напряжения нет. Помогите с ее ремонтом!

[николай денисьев]

нет высокого в смысле на кинескопе-нет строчной развёртки.накал кенотрона идёт с отдельного одного витка строчного выходного трансформатора.звук с телевиденья есть?если есть ,то есть и анодное питание хоть части телевизора.проверьте,переставьте лампы строчной развёртки типа 6п31с 6д14п (если не ошибаюсь) и задающий генератор в смысле его лампу.

[DONATAS]

кроме кенотрона

Кенотрон не должен светиться. Проверьте предохранитель Пр5, напряжения 260 и 285В, лампы 6П31С и 6Д14П заменой.

[николай денисьев]

чуть позже помогу со схемой строчной развёртки

[николай денисьев]

задающий генератор это лампа 6н1п где то неподалёку

[Алексей Костененко]

Нет напряжения на аноде кинескопа. Звук есть. Я уже думал, что что то в строчнике... Николай, если можете, найдите схему "Авроры" телек менее важный, но все же. Проблема таже, там тоже ТВС 110Л6

[николай денисьев]

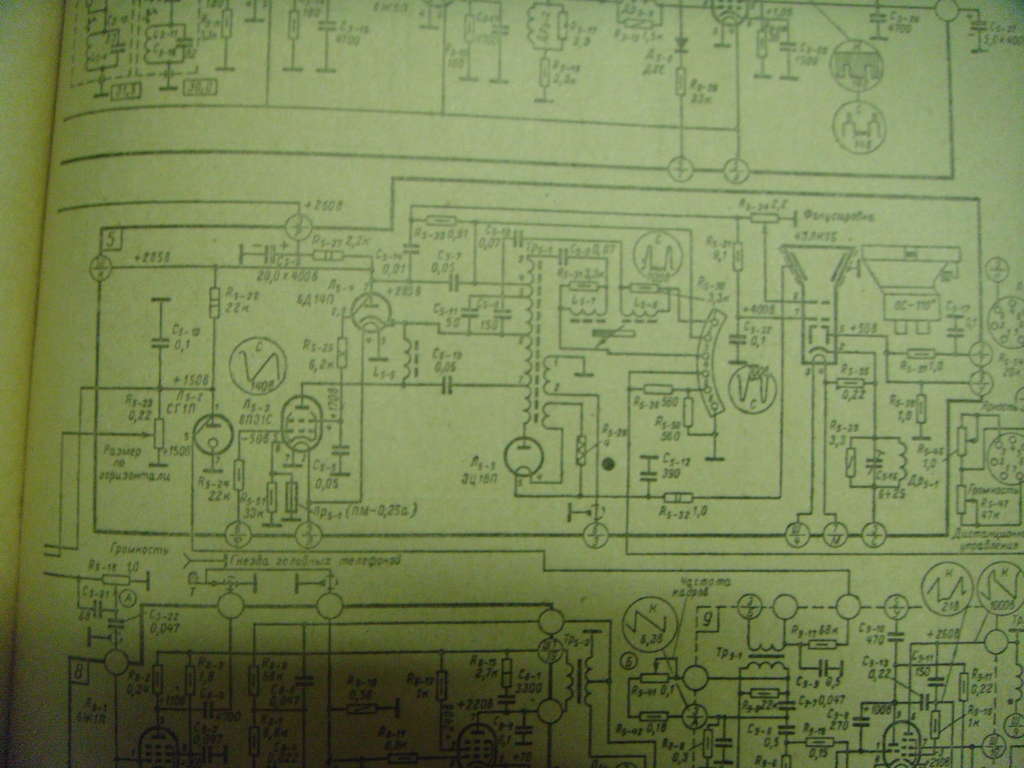

заряжаю фотоаппарат.фото будет из справочника С А Ельяшкевича.

[николай денисьев]

[DONATAS]

Алексей Костененко
Проверьте высоковольтную катушку строчника на обрыв, конденсаторы С5-5, С5-7, С5-13, С5-14 на пробой.

[николай денисьев]

[Алексей Костененко]

спасибо ОГРОМНОЕ!!!! даже с осциллограммами

[DONATAS]

николай денисьев
Да есть же все на нашем сайте:
http://www.rw6ase-dok1.narod.ru/arhiv/b ... instr.djvu

[николай денисьев]

всё таки наверно общую схему из двух половинок выложить.

[Алексей Костененко]

Еще такой вопрос: трансформатор в БП сильно гудит, но не наргевается, это норма? По сравнению с ним в "Ладоге-205" почти бесшумно.

[DONATAS]

Норма.

[николай денисьев]

у меня дажавю ну никак не наладится,то платно,то не работает.

[DONATAS]

Понятно.

[николай денисьев]

[николай денисьев]

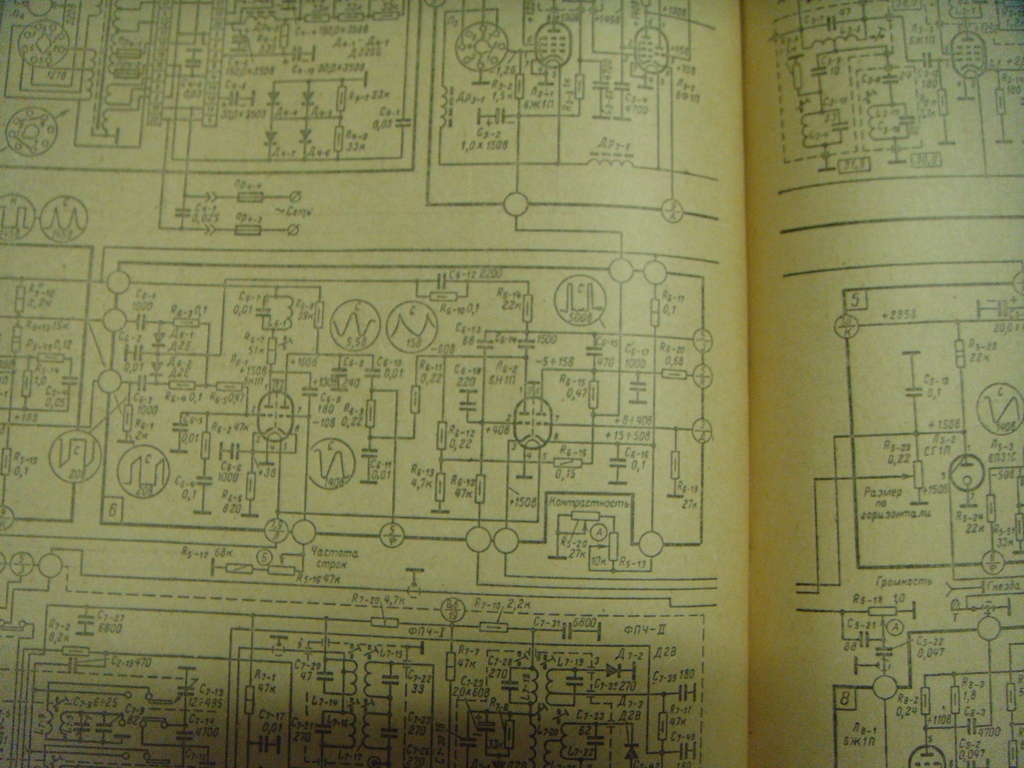

во схемы беларуси и авроры.каждая из двух половинок,а у авроры строчная развёртка отдельно.тоесть аврора-3 схемы

[Алексей Костененко]

Проверил оба ТВСа - не работают, где то обрыв... У Авроры звука нет. Вопрос: где достать строчные трансформаторы ТВС 110 Л6 ?? желательно не Б/У, но соглашусь на любые РАБОЧИЕ
И еще: найден мною кинескоп 47ЛК1Б. Рабочий. Можно ли его применить вместо 47ЛК2Б, в чем они различны? Тоже касается 61ЛК1Б и 61ЛК3Б

[DONATAS]

Проверил оба ТВСа - не работают

Слабо вериться.

где то обрыв...

Так где? Как Вы пришли к выводу о неработоспособности строчников?

[Алексей Костененко]

У одного при пайке изоляция оплавлена, другой вроде цел. Перематывать я его не буду, т.к. не знаю к-во витков и диаметр провода. Ищу новые. А проверял на заведомо исправном телеке, не поленился! Оба не работали, хотя ставил строго по схеме...

[DONATAS]

В ТВС110ЛА/Л6 обычно рвется только высоковольтная обмотка (которая идет на кенотрон 3Ц, 1Ц), больше ничего, она цела?

[николай денисьев]

и всё таки:прозвоните обмотки тестером.тоже,согласно схеме самих трансформаторов.

[Алексей Костененко]

Трансформаторы прозвоню. Подниму вопрос о кинескопах: допустима ли замена 47ЛК1Б на 47ЛК2Б и 61ЛК1Б на 61ЛК3Б?

[Yurich]

Была такая в детстве - и именно с таким же диагнозом. Сколько себя помню, дед ее постоянно в ремонт таскал. Потом уже чинить перестали, и просто "голоса" слушал. Ну и пластинки.

[ТВС-а]

Подниму вопрос о кинескопах: допустима ли замена 47ЛК1Б на 47ЛК2Б и 61ЛК1Б на 61ЛК3Б?


конешно возможна,без малейших изменений.И на 61лк2б тоже.

[Soroka]

Инструкция по настройке телерадиолы Беларусь. Все расписано. Администраторам можно даже добавить в описание радиолы на сайт.
http://depositfiles.com/files/qszbuca7c
Надеюсь поможет в ремонте.

[Алексей Костененко]

Спасибо! Вопрос на счет "Авроры": СГ-1П не светится, анодного напряжения нет... Где искать неисправность?

[николай денисьев]

там есть пара анодных предохранителей.это простейший вариант.
всётаки надо измерить анодное тестером и искать его от выпрямителя по схеме,где оно пропадает,но сначала померьте анодное,может оно есть.если и на выпрямителе нет,проверить переменное на соответствующей обмотке трансформатора перед выпрямителем.

[Cassidy]

Живых строчников у меня есть... штук несколько.

[DONATAS]

измерить анодное тестером

Это как? Ни в коем случае!

[Cassidy]

Там про другое анодное.

[DONATAS]

там есть пара анодных предохранителей

Совершенно верно! Т.е. необходимо убедиться, поступает ли питающее напряжение 200-300V c БП на СР. Возможно так же неисправен генератор на 6Н1П.
Далее поднесите отвертку с хорошо изолированной ручкой к высоковольтным колпачкам ламп СР по очереди. Если СР работает, то будет наблюдаться высоковольтная дуга размером 3-4 мм. Если дуга присутствует, а растр отсутствует (нет анодного), проверьте заменой кенотрон 3Ц18П, и целостность высоковольтной обмотки ТВС. Если при поднесении отвертки дуги нет, возможно неисправен демпферный диод 6Д14П (более крепкая замена 6Д20П), либо неисправна 6П36С. Все лампы проверяются только заменой. Если все же все варианты перепробованы, начните проверку конденсаторов С6-2, С6-5, С6-6 и т.д.

[Cassidy]

(более крепкая замена 6Д20П)

"на безрыбье" и КЦ-109А пойдёт..

начните проверку конденсаторов С6-2, С6-5, С6-6 и т.д.

И того, что стоит параллельно стабилитрону. 0.1 мкФ.
МБМ штука ненадёжная..

[Алексей Костененко]

Теперь недели через две проверю... Дело в том, что телеки не у меня дома, а за городом. Бываю часто там на выходных. А в БП случайно не ТС-180 стоит?? Внешне похож, но точно не помню.

[Алексей Костененко]

Живых строчников у меня есть... штук несколько.

Каких именно ТВС-110Л6 с кенотроном 3Ц18П или ТВС-110ЛА с 1Ц21П? Новые или Б/У?

[DONATAS]

ТВС-110Л6 и ТВС-110ЛА - это одно и тоже. Только Л6 крепче!

[Алексей Костененко]

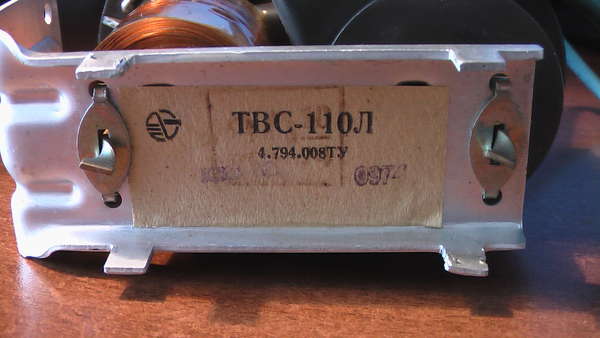

Вот именно этот стоял в Авроре. Сам ТВ 1969 года, а строчник 1974-го. Написано просто ТВС-110Л.

[DONATAS]

110Л другой.

[Алексей Костененко]

так это 110Л6 или ЛА?

[DONATAS]

так это 110Л6 или ЛА?

Ни тот не другой.

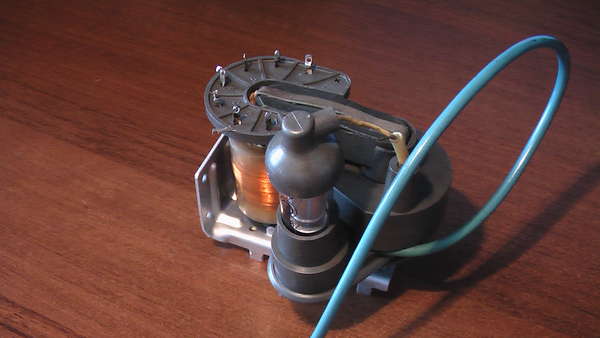

Вот ЛА:

У Л6 заливка высоковольтной катушки чуток другая (на фото не видно). В остально один в один.

[Алексей Костененко]

Спасибо, вспомнил! ЛА с 1Ц21П.

[DONATAS]

ЛА с 1Ц21П.

И Л6 тоже.

[Алексей Костененко]

А 6Д14П на 6Д20п менять можно? и 6П36С на 44С?

[DONATAS]

Можно! 6Д20П значительно крепче, чем 6Д14П. А вот 6П44С несколько слабее, чем 6П36С. Но заменить все равно можно!

[Алексей Костененко]

Спасибо! а то у меня 6Д14П нет...

[DONATAS]

6Д14П на 6Д20П заменить даже нужно!

до 6Д14П использовался еще более слабый демпфер - 6Ц10П.

[surrey]

Живых строчников у меня есть... штук несколько.

А у Вас остались живые строчники, или катушки и ним?

[surrey]

Cassidy

Сообщите, пожалуйста, у Вас остались живые строчники, или катушки к ним
