телик КВН нужна помощь в ремонте и ЗЧастях

[Петр Васильевич]

Вот по очень смутным воспоминаниям - 2 крайних (левый и правый) - должны подойти

Именно так!

[юр-ок]

отя 1958 год. Может что-то из этих подойдёт?

второй слева точно подойдёт. я такой видел на фото в инете, только чёрный. да и по размерам входного гнезда квн-а подходит.

[юр-ок]

aleks24. спасибо проштудирую. пришли с эрмитажа- впечатления как всегда хорошие, ноги как всегда -лично я сточил до ж..пы). в тазик)

[юр-ок]

yuriy. спсибо за поддержку) теперь вернуть бы картинку и звук на второй телик. но-теперь только завтра займусь-ушатался) прошу тему не бросать. ко второму телику модулятор ещё не подключал.

[Александр Хрисанов]

второй слева точно подойдёт.

Забирайте.

[юр-ок]

Александр Хрисанов. спасибо большое. пока периодически-постоянно) борюсь с ситуацией пропадания контакта между входом телика и выходом модулятора. как только начинают бежать полоски- щёлкаю пальцем по корпусу телика и понимаю, что опять самопальный переходник глючит. может и проблемы с бегущими полосками от этого. пока закончил до завтра, и надоело подстраивать и ситуация сама достала- толи переходник глючит ,то ли лампы под сдохли(

[Александр Хрисанов]

юр-ок, есть предложение.

Вытащите все лампы из обоих своих телевизоров и привезите мне.
Я их проверю на испытателе ламп и вам верну через день с результатами проверки.

И ещё. Лампы в КВН-е распространённые и очень недорогие.

[юр-ок]

Александр Хрисанов. понял. только хочется с начало хотя бы оживить до картинки со звуком второй телик, завтра подключу к модулятору и посмотрю) -мечтатель- что из этого выйдет. сейчас оба телика в макинтошах и жена не пилит) а так то ей хочется и порядок в комнате и порядок по работе агрегатов. коллекционированием её я заразил), а вот терпением и пониманием, что быстро только кошки родятся--нет)

[юр-ок]

только что наигрался со вторым теликом. минут тридцать мучался с настройками, ну так не должно же быть. ну 5 минут- куда не шло. поймал вот такую картинку
потом начал крепить магнит на трубке и сам крепёж всей трубки. пока магнит под закрутил - всё норм, как дотронулся до барашка крепежа трубки- разбежалось всё, как будто телик по новому собрал. давай опять ручки боковых настроек крутить. в основном частота строк и кадров. еле поймаешь картинку. чуть сдвинешь переменник- картинка бежит или строки расползлись.бросил-выключил. надоело крутить- неудобно, второй телик мешал, стоят рядом на одной тумбе. перетащил к зеркалу, пока носил пока переключал провода- время прошло минут 5. включаю--идеальная таблица УРААА. ура длилось секунды 3. всё поплыло ,поехало-садись настраивай. чуть щёлкнешь по шасси--всё расстраивается, строки и кадры. задол...я( . включил фильм-звука в динамике нет. надо ещё звук искать.

[yuriy]

юр-ок, В мучениях рождается истина. Так что только вперед.

[юр-ок]

yuriy. ) так то да- но как говорил товарищ саахов--всему есть предел слюшай- не пол часа его вращать крутить. это не нормально.(

[Петр Васильевич]

в основном частота строк и кадров. еле поймаешь картинку. чуть сдвинешь переменник- картинка бежит или строки расползлись.

Не проходят синхроимпульсы или мала их амплитуда на входах блокинг-генераторов строчной и кадровой развёрток.
1. Поменять лампу Л11 (6Н8С) на заведомо исправную.
2. Проверить режимы лампы Л11 (6Н8С).
3. Проверить «обвязку» лампы Л11 (6Н8С). Особенно конденсаторы.

[юр-ок]

Петр Васильевич. спасибо за совет. накидали вы мне задачу ), буду копать.

[yuriy]

пол часа его вращать крутить. это не нормально.

Если при каждом ударе на буквуЁ возле телевизора что-то скачет и убегает, это признаки того, что что-то где-то плохо закантачено.

[юр-ок]

не знаю совпадение или нет, поменял местами лампы Л10 и Л7, и лампы Л9 и Л5 они обе в телике 6Х6С. телевизор для удобства замеров режимов вынут из корпуса и завален на бок, где лампы строчной развёртки. картинка не скачет и все регуляторы с боку ровно работают. стукнул пальцем по шасси-чуть дрогнули частота кадров. чуть качнул ось резистора- он , видимо надо разобрать промыть спиртиком дорогу. пока оставил так, переключился на звук. теперь по звуку- на Л10 ---6 нога 60В, 8 нога НОЛЬ В, 4нога НОЛЬ вольт. динамик проверил в первую очередь-исправен. кстати в паспорте полу рваная схема телика и элементы в телике такие как в рваной, от 4 ноги Л10 идёт 33кОм. что ещё проверить? да,забыл - Л10 вообще теплая. до замены та лампа такая же по температуре.

[Петр Васильевич]

теперь по звуку- на Л10 ---6 нога 60В

1. Прозвонить первичную обмотку выходного трансформатора звука.
2. Проверить конденсатор С35, не пробит ли он?

[Воевода]

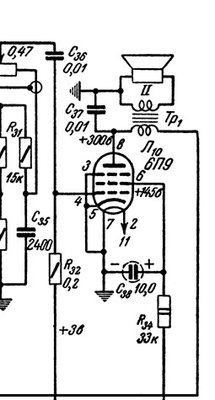

Ну мало 60 вольт на 6 ноге Л10
По схеме должно быть 145.
Ну а уж на аноде, на 8 ноге - должно быть 300 вольт.
А на катоде, на ножке 5 - 3 вольта.
--
Делаем вывод - раз на аноде НОЛЬ - значит обмотка выходного транса в обрыве.

[юр-ок]

Делаем вывод - раз на аноде НОЛЬ - значит обмотка выходного транса в обрыве.

мдасс- вот те и юрьеФ день. только ещё и тр-ра мне не доставало(. Петр Васильевич- согласен с вами, чёт сам не до тумкал), что 300В идёт прямиком на анод. как говорят ипонцы - херо вато))

[yuriy]

раз на аноде НОЛЬ - значит обмотка выходного транса в обрыве.

Но для начала проверяем, а приходит ли на первичную обмотку это самое анодное. Может оно где до транса заблудилось.

[Петр Васильевич]

А на катоде, на ножке 5 - 3 вольта.

Вообще то, катод на земле сидит. Откуда там возьмётся 3 вольта?

[Воевода]

А на катоде, на ножке 5 - 3 вольта.

Вообще то, катод на земле сидит. Откуда там возьмётся 3 вольта?

У меня и в телевизоре, и на схеме - катод сидит на земле через резистор 110 ом
И подписано там +3 В

[юр-ок]

транс звука в обрыве- первичная не звониться. на вторичной 1,5 Ом. буду искать обрыв(

[Петр Васильевич]

У меня и в телевизоре, и на схеме - катод сидит на земле через резистор 110 ом
И подписано там +3 В

В таком случае конечно. Вот что значит пользоваться разными схемами. Но при отсутствии анодного напряжения и соответственно анодного тока, если не учитывать ток экранной сетки, на катоде всё равно будет около 0 вольт.

[юр-ок]

У меня и в телевизоре, и на схеме - катод сидит на земле через резистор 110 ом
И подписано там +3 В

в моём телике 2 и 3 ноги замкнуты на землю сваркой. с 3 ноги 110 Ом идёт на 5-ю ногу сваркой. вот как то так. а в схеме телика-рваной, 3 и 5 ноги накоротко и через 110 Ом на корпус-массу.

[Петр Васильевич]

в моём телике 2 и 3 ноги замкнуты на землю сваркой. с 3 ноги 110 Ом идёт на 5-ю ногу сваркой. вот как то так. а в схеме телика-рваной, 3 и 5 ноги накоротко и через 110 Ом на корпус-массу.

Ну это легко проверить. Замерить мультиметром сопротивление между 5 контактом ламповой панельки Л10 и шасси. Должно быть 110 Ом.

[юр-ок]

115 Ом. на схеме питание с 11 клеммы силового тр-ра идёт на 2 ногу Л10,земля на 7ногу Л10, а в натуре в телике - с силового идёт на 7 ногу, а 2 и 3 ножки Л10 приварены на корпус.

[юр-ок]

завтра на работе - дай бог как говориться, потихоньку начну тр-р звуковой разматывать. искать тр-р на замену наверно дольше выйдет. да и провода там скорее всего не такие дохлые как в кадровых катушках. что посоветуете.

[Петр Васильевич]

115 Ом. на схеме питание с 11 клеммы силового тр-ра идёт на 2 ногу Л10,земля на 7ногу Л10, а в натуре в телике - с силового идёт на 7 ногу, а 2 и 3 ножки Л10 приварены на корпус.

Всё логично. Напряжение накала (6,3 вольта) подаётся на 2 и7 ножки Л10. Поскольку это напряжение переменное, то нет разницы на какие ножки его подавать. А сточки зрения технологичности (простоты монтажа) легче соединить между собой 2 и 3 ножки, чем 3 и7.

[Петр Васильевич]

завтра на работе - дай бог как говориться, потихоньку начну тр-р звуковой разматывать. искать тр-р на замену наверно дольше выйдет. да и провода там скорее всего не такие дохлые как в кадровых катушках. что посоветуете.

С точки зрения аутентичности лучше отремонтировать или перемотать родной трансформатор. А так подойдёт выходной трансформатор от любого лампового телевизора или радиоприёмника.

[юр-ок]

А так подойдёт выходной трансформатор от любого лампового телевизора или радиоприёмника.

ну хорошо хоть так, а то не известно , что там внутри тр-ра и чего он сдох--не понятно. может кондёр с анода Л10 на землю сдох?

[юр-ок]

почитал данные по тр-рам ламповым, твз - III вроде ближе всех по данным обмоток, н у него первичка всего 3000 витков - 300 Ом, а в книжке Бабакина с лампой 6П9 нужно 730 Ом. что искать на всякий пожарный ?

[Петр Васильевич]

почитал данные по тр-рам ламповым, твз - III вроде ближе всех по данным обмоток, н у него первичка всего 3000 витков - 300 Ом, а в книжке Бабакина с лампой 6П9 нужно 730 Ом. что искать на всякий пожарный ?

В этих трансформаторах омы не имеют большого значения, так зависят от диаметра обмоточного провода и количества витков. Важнее индуктивность первичной обмотки, так как от индуктивности зависит индуктивное сопротивление на переменном токе звуковой частоты. Индуктивное сопротивление складывается с активным сопротивлением, указываемым в омах. Как правило индуктивное сопротивление в диапазоне звуковых частот значительно больше активного и поэтому активное сопротивление не слишком важно. Короче говоря, когда найдётся какой-нибудь трансформатор на замену, можно будет обсудить возможность его применения.

[Александр Хрисанов]

Для начала можно включить вообще любой выходной трансформатор от лампового телевизора или радиоприёмника с однотактным УНЧ.
Ничего не сгорит и будет звучать.

[Воевода]

Для начала можно включить вообще любой выходной трансформатор от лампового телевизора или радиоприёмника с однотактным УНЧ.
Ничего не сгорит и будет звучать.

Ну это только при условии - что тот конденсатор на 0,01 мкф, что от анода на массу стоит - не пробит.
А то и новый звуковой транс отправится к праотцам....

[Александр Хрисанов]

Ну это только при условии - что тот конденсатор на 0,01 мкф, что от анода на массу стоит - не пробит.

Это как-бы само собой.
Но практически всегда у пробитого конденсатора не прямо такое короткое замыкание между обкладками.

[юр-ок]

обрыв в трансформаторе устранён. сопротивление первички 645 Ом. попробую вечером установить на место и превентивно заменить конденсатор 0.01мкф воль на 400.

[Петр Васильевич]

обрыв в трансформаторе устранён. сопротивление первички 645 Ом. попробую вечером установить на место и превентивно заменить конденсатор 0.01мкф воль на 400.

Поздравляю с удачным ремонтом трансформатора. Я так и думал, что если смог отремонтировать ОС, то и трансформатор сможешь. Обязательно замени конденсатор или убедись, что старый исправен.

[юр-ок]

Петр Васильевич какпроверить старый, у меня только китайский мультиметр

[ДедФеном]

Что-бы достоверно проверить ваш старый конденсатор подайте на него 320в от блока питания а последовательно включите вольтметр , вольтметр должен показывать ноль , если будет хоть какое-то напряжение конденсатор негоден.

[юр-ок]

ДедФеном. всё логично, но сам бы не допёр) спасибо за совет.

[ДедФеном]

Не забудьте тестер переключить на 1000в.

[юр-ок]

ДедФеном. спасибо- это понятно мах на приборе по постоянке 600В.

[ДедФеном]

Значит на 600в.

[Воевода]

А лучше это старый бумажный конденсатор вообще выкинуть, даже не проверяя.
И поставить современный, новый.

[ДедФеном]

Не надо ничего выкидывать ! В КВНах стоят конденсаторы КБГ-И они очень надёжны , я пока с утечкой ни одного не встречал.

[юр-ок]

хорошо-проверю)

[юр-ок]

итак-- Л10 ,8 нога +315В, 6 нога +150В, 5 нога +3В. звук еле еле слышно , но громкость регулируется, если приложить ухо к передней панели, где динамик, ровным уровнем как звук идёт гул- ууууу(. при этом телик стал принимать сигнал антенны только на 1 канале, как и другой. но до этого принимал сигнал только на 2 канале. контрастность гэ- экран с картинкой какой то серо-черноватый, как будто труба сдохла. хотя и так то был не как новый. вот полагаю пришла пора отвезти лампы для дефектовки Александру, благо есть кому. хоть в этом пруха. при прибавлении яркости увеличивается изображение по верт и горизонтали. эфект лупы. в одном из крайних положений резистора центровки по вертикали, как раз в тот момент когда лучше картинка, в корпусе резика слышен звук как пробой искры. кручу до пробоя и чуть назад. при пробое картинка накрывается медным тазом.( чёт он меня заманал, валит и валит вводные. что там по звуку ещё копать. во телик, во даёт. тренинг а не телик)

[ssmmiill]

при прибавлении яркости увеличивается изображение по верт и горизонтали. эфект лупы.

заменить 1ц1с

в одном из крайних положений резистора центровки по вертикали, как раз в тот момент когда лучше картинка,

перепаять наоборот крайние выводы резистора центровки

[юр-ок]

ssmmiill. спасибо- сделаю.

[юр-ок]

ssmmiill-сделал, поставил новую 1ц1с, на R37 перекинул крайние провода и резюк R72 3.9кОм ярко выгорел. попа(. завтра буду разбираться от чего.
