телик КВН нужна помощь в ремонте и ЗЧастях

Сообщение

юр-ок · #151

Можно еще извратиться - взять модулятор ДМВ и уже с него подать на ПСКД. извратиться-это как. только понятно-проще напишите. я не оч силен в этом.

Shuare · #152

ДедФеном писал(а): ↑
22 янв 2023, 01:16
Так:

Я бы все-таки электролит разделительный добавил... эдак 50мкф

юр-ок · #153

Shuare ДедФеном. двд у меня нет, покупать мне денди и делать из него модулятор. какой ещё не дорогой манёвр можно применить

Sulphur · #154

Сделать генератор полос с модулятором, настроенным на соответствующую программу.

vzm2 · #155

юр-ок писал(а): ↑
22 янв 2023, 12:04
какой ещё не дорогой манёвр можно применить

https://www.ozon.ru/product/dvs-av04-mo ... offset-140

юр-ок · #156

vzm2 этот модулятор позволяет смотреть программы или только для настройки?

yuriy · #157

юр-ок, В том то и вопрос. что не нужен
Был бы под боком, одолжил бы для настройки.

юр-ок · #158

Сделать генератор полос с модулятором, настроенным на соответствующую программу.

Sulphur писал(а): ↑
22 янв 2023, 12:08
Sulphur

Sulphur--от куда можно этот модулятор извлечь,выдрать ,изьять и тд. модулятор будет сигнал раздавать через свою антенну?

Sulphur · #159

Откуда извлечь - не знаю, а собрать всё самостоятельно. Вроде в древней книжке какой-то был такой...

vzm2 · #160

юр-ок писал(а): ↑
22 янв 2023, 12:43
этот модулятор позволяет смотреть программы или только для настройки?

Этот модулятор только для модуляции (преобразует НЧ сигналы аудио и видео в ВЧ сигнал для антенного входа)
А откуда вы на него сигнал подадите (с тюльпанов приставки/dvd или с самодельного тестового генератора) это уже ваше дело.

Петр Васильевич · #161

юр-ок писал(а): ↑
22 янв 2023, 12:43
этот модулятор позволяет смотреть программы или только для настройки?

На вход этого модулятора подключаете вашу цифровую приставку, а выход модулятора к антенному гнезду любого старого телевизора и смотреть на нём телепередачи. В том числе и КВН должен работать.

gesigor · #162

Если предполагается смотреть КВН, может стоит приобрести промышленный модулятор?
https://velasat.ru/catalog/efirnoe-tele ... dulyatory/
Я ради своего Рекорда-6 купил.

ДедФеном · #163

Shuare писал(а): ↑
22 янв 2023, 11:57
Я бы все-таки электролит разделительный добавил... эдак 50мкф

У меня так подключено и всё отлично.

юр-ок писал(а): ↑
22 янв 2023, 12:04
Shuare ДедФеном. двд у меня нет, покупать мне денди и делать из него модулятор. какой ещё не дорогой манёвр можно применить

А что у вас есть ? Приставка цифрового телевидения ? Подключите её.

юр-ок · #164

ДедФеном . на данный момент цифр приставка и пскд. предполагалось, что они в паре дадут картинку на квн. предполагаю изъять модулятор из старого видеомагнитофона и прицепив к нему не большой провод сделать передатчик на антенну квн. сигнал подать на модулятор с цифр приставки.

юр-ок · #165

вот такой модулятор.

еще вопрос, чем модулятор с азона за 1600рэ хуже модулятора за 2500. я уж не говорю за 15000рэ

aleks24 · #166

Выше я советовал собрать мультивибратор на 1 кГц по приведённой схеме от Приза. Поскольку там сигнал идёт меандр, гармоник у него куча. И при подаче этого сигнала начиная с видеоусилителя, (даже на катод кинескопа) и покаскадно идти до антенного входа. И будет видно, где засада.При нормальном прохождении сигнала на экране будет около 20 чёрно-белых полос.
Ну, или как дед Феном советует с НЧ видеовыхода цифровой приставки точно так-же покаскадно проверять.

юр-ок · #167

ДедФеном.А что у вас есть ? Приставка цифрового телевидения ? Подключите её. ------ на 5лампу через резистор мне сигнал с цифровой приставки откуда взять. прям с жёлтого вывода тюльпан?

aleks24 · #168

юр-ок писал(а): ↑
22 янв 2023, 14:54
ДедФеном.А что у вас есть ? Приставка цифрового телевидения ? Подключите её. ------ на 5лампу через резистор мне сигнал с цифровой приставки откуда взять. прям с жёлтого вывода тюльпан?

Я отвечу?
Да, с жёлтого гнезда приставки.

юр-ок · #169

aleks24. спасибо. подскажите -резистор переменный на 3кОм для чего ставится.

aleks24 · #170

Для получения устойчивой синхронизации при приемлемом качестве изображения.

ДедФеном · #171

юр-ок писал(а): ↑
22 янв 2023, 14:41
вот такой модулятор.
еще вопрос, чем модулятор с азона за 1600рэ хуже модулятора за 2500. я уж не говорю за 15000рэ

По опыту знаю , старые телевизоры очень требовательны к модулятору , то что хорохо работает на современном телевизорое на КВН может работать плохо , они могут быть расчитаны на вторую промежуточную частоту звука 5,5мгц из за чего звука не будет совсем либо будет но отдельно от изображения. Поэтому лучше всего купите то что рекомендовал Александр Хрисанов, , он на этом собаку съел и плохого не посоветует.

Sulphur · #172

КВН рассчитаны на ПЧ 6,5 МГц.

юр-ок · #173

понятно. как говориться - бум искать. норм. модулятор.

юр-ок · #174

vzm2 порекомендовал данный модулятор. цена приемлемая. скажите данный агрегат подойдёт в связке с цифровой приставкой?

ДедФеном · #175

А какая разница приставка , ДВД , видеомагнитофон ? Нет никакой разници.

Sulphur писал(а): ↑
22 янв 2023, 18:11
КВН рассчитаны на ПЧ 6,5 МГц.

Как и все отечественные телевизоры с общим каналом изображения и звука.

юр-ок · #176

ДедФеном. спасибо. просто я в этом не секу. покупать то , что не заработает нет смысла ,желания и денеХ. вот второй квн приволоку домой, посмотрим что я купил за 3500рэ. купился на цену-врать не буду. да и после всех перепитий с кадровыми катушками есть возможность уж точно один рабочий собрать --Я ТАК ДУМАЮ--

юр-ок · #177

доставку оформил, но повезут с маквы. получение 30 января. так что пока перерыв. хотя может и раньше привезут. сразу выйду на связь))

юр-ок · #178

вот привёз новый экспонат. только что, поэтому подвал не смотрел,что там ожидает не знаю. сегодня не доберусь. зато боковая крышечка и паспорт прилагаются. жаль в паспорте кто то схему вырвал. один шматок остался. хотя на фотке продавана оторванная часть была. жаль не проверил.

Петр Васильевич · #179

И что тоже без шнура питания?
А так хорош!

юр-ок · #180

дали шнур от старого утюга, помните с керамикой на краю)) , что удивительно- подошёл). по корпусу поработаю без фанатизма. чтоб какой то след эпохи) остался. не оч люблю всё под новьё сносить.

Петр Васильевич · #181

юр-ок писал(а): ↑
23 янв 2023, 18:44
дали шнур от старого утюга

Подойдёт шнур практически от любого старого лампового приёмника или телевизора. Не имеет значения плоские там штыри или круглые. Зато будет шнур с предохранителем.

ДедФеном · #182

Sulphur писал(а): ↑
22 янв 2023, 18:11
КВН рассчитаны на ПЧ 6,5 МГц.

Речь была о модуляторах , современные телевизоры , поддерживают и 6,5 и 5,5 и им всё равно , а при подключении такого модулятора к старому телевизору звука не будет либо он будет отдельно от изображения и плохой.

юр-ок · #183

ДедФеном. что то я совсем запутался. про модулятор без звука - это вы про какой, тот что я заказал на доставку или тот ,что модуль из видио магнитофона.

Петр Васильевич · #184

юр-ок писал(а): ↑
24 янв 2023, 08:50
что то я совсем запутался. про модулятор без звука

Это может быть и тот и другой модулятор. Если из модулятора звук идёт на частоте 6,5 МГц, то в КВН будет и звук и изображение. А если 5,5 МГц то только изображение, без звука. К сожалению в описании технических характеристик китайского модулятора с Озона не указано на какой частоте с него идёт звук.

юр-ок · #185

Петр Васильевич. спасибо за разъяснение. бум ждать.

юр-ок · #186

вот фото разобранного телика. то ли в сыром подвале когда то побывал, то ли кто то курил как паровоз. колба в налете сверху. на лампе г-807 отгнил колпак , остался только вывод сверху колбы лампы. видимо кто то для страховки кенотрон и умыкнул- от греха по далее. лампы то у меня есть), но теперь вопрос, с чего начать и что снять с шасси-я имею ввиду лампы, чтоб как то постепенно всё проверить.

в подвале с виду всё нормально. только немного паутины.

aleks24 · #187

Сначала включить без ламп, типа транс проверить, если не гудит и не греется, вставить кенотрон, снова включить. Проверить напряжение после выпрямителя, ну и далее развёртки и прочее.

юр-ок · #188

aleks24 ок

юр-ок · #189

вчера изъял все лампы. без ламп трансф-р еле жужжит и то если ухо почти вплотную прислонить. с кенотроном так же. пока на этом всё. видимо где то с влагой телик по контачил- при снятии колпачков с ламп г-807 и 1ц1с колпачки от выводов отломились и остались в зажимах. верхушки ламп , там где выводы без повреждений. можно ли колпачки ламп припаять обратно или искать новые лампы? изоляция на проводе ,который идёт на боковой вывод кинескопа, треснула. можно ли это место изолировать изолентой, чтоб не отпаивать для установки кембрика.

yuriy · #190

юр-ок писал(а): ↑
25 янв 2023, 08:54
можно ли колпачки ламп припаять

Можно. Зачистить аккуратно останки вывода. Облудить. Если вывод коротковат, прогнуть верх колпачка, его тоже облудить. Посадить колпачок на место и припаять. Помнить, что та лампа паяная при снятии подводящего напряжение колпака.

юр-ок писал(а): ↑
25 янв 2023, 08:54
можно ли это место изолировать изолентой

Тоже можно.

юр-ок · #191

yuriy. спасибо. вроде нашел живые по 100руб. а то с утра ,что то только по 500 предлагали. по 500- дороговато(

#192

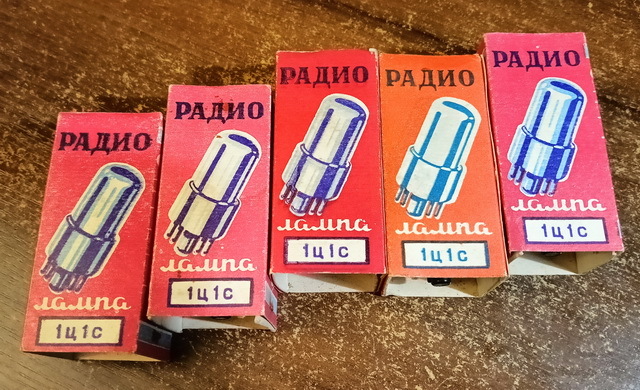

юр-ок, заглядывайте, поделюсь 1Ц1С.

юр-ок · #193

Александр Хрисанов. большое спасибо. вроде нашёл в одном адресе 5ц3с и1ц1с -100рэ штука. если не подведёт продавец то до выходных куплю. спасибо ещё раз. как проверит строчник перед включением? богатые у вас залежи))

#194

Строчник можно прозвонить. Остальная проверка - включением.

юр-ок · #195

понятно. т.е. проверить межвитковые замыкания? не подскажите какие могут быть показания, ну отличные от нуля. а то возможно пол катушки замкнуло или больше-меньше.

Sulphur · #196

Омметром Вы не сможете обнаружить межвитковые замыкания. ИМХО.

юр-ок · #197

Sulphur. вот для этого и спрашиваю примерные данные по тр-ру. может кто замерял. мож кто знает где подсмотреть

aleks24 · #198

юр-ок писал(а): ↑
25 янв 2023, 17:09
Sulphur. вот для этого и спрашиваю примерные данные по тр-ру. может кто замерял. мож кто знает где подсмотреть

При межвитковом замыкании общее сопротивление обмотки будет укладываться в норму, как у исправной.

ssmmiill · #199

aleks24 писал(а): ↑
24 янв 2023, 18:36
Сначала включить без ламп, типа транс проверить, если не гудит и не греется, вставить кенотрон, снова включить. Проверить напряжение после выпрямителя, ну и далее развёртки и прочее.

Согласен, сначала включается без кенотрона 5ц3с, можно долго держать "прогрев".
Выключаем.
Вставляем самый ненужный кенотрон 5ц3с , включаем. После 50-летнего стояния электролиты могут быть обычно в состоянии расформовки, поэтому возможны прострелы кенотрона. Прострелило(если)- выключили, дали выдержку 10мин., и так раз 5. Перестало простреливать - контроль нагрева электролитов (рукой), если греются выключаем , остыли включаем. , и так несколько раз. И в результате мы восстанавливаем вечные морозоустойчивые электролиты, они перестают нагреваться и всё работает.

юр-ок · #200

ещё вопрос. только что протёр телику морду и нутро. вот ,что видно на стекле-как то неравномерно выгорело. это что значит.
