Несколько вопросов по ремонту Янтаря 741

Общение любителей ламповой радиоаппаратуры.
Сообщение
Автор
VMM3105
Сообщения: 630
Зарегистрирован: 07 авг 2021, 18:21
Откуда: Одесса
Благодарил (а): 76 раз
Поблагодарили: 49 раз

Re: Несколько вопросов по ремонту Янтаря 741

#101

#101 Непрочитанное сообщение VMM3105 » 04 окт 2021, 13:47

Oleg456, вроде бы , менял , но нужно уточнить.
old_hippie, Ещё одного БРК-3 у меня нет , есть БРК-2 (в Электроне 714). Поставить этот блок вместо БРК-3 могу , но у них селекторы каналов и устройства переключения сильно отличаются.

Аватара пользователя
Avgust
Сообщения: 1091
Зарегистрирован: 18 фев 2011, 18:44
Откуда: г. Барнаул
Благодарил (а): 17 раз
Поблагодарили: 106 раз

Re: Несколько вопросов по ремонту Янтаря 741

#102

#102 Непрочитанное сообщение Avgust » 04 окт 2021, 14:36

В "Электроне-714" органы управления вместе с СКМ вынимаются с частью передней панели, по этому можно временно в "Янтарь" поставить блок "БРК-2" и органы управления из "Электрона".
Моя страничка в коллекционерах: http://rt20.getbb.ru/viewtopic.php?f=18&t=24233

Tofiq62
Сообщения: 15674
Зарегистрирован: 17 фев 2012, 14:57
Откуда: Республика Азербайджан г.Баку
Благодарил (а): 12 раз
Поблагодарили: 347 раз

Re: Несколько вопросов по ремонту Янтаря 741

#103

#103 Непрочитанное сообщение Tofiq62 » 04 окт 2021, 21:07

Отличия брк2 от бр3 не должно быть.

VMM3105
Сообщения: 630
Зарегистрирован: 07 авг 2021, 18:21
Откуда: Одесса
Благодарил (а): 76 раз
Поблагодарили: 49 раз

Re: Несколько вопросов по ремонту Янтаря 741

#104

#104 Непрочитанное сообщение VMM3105 » 05 окт 2021, 18:25

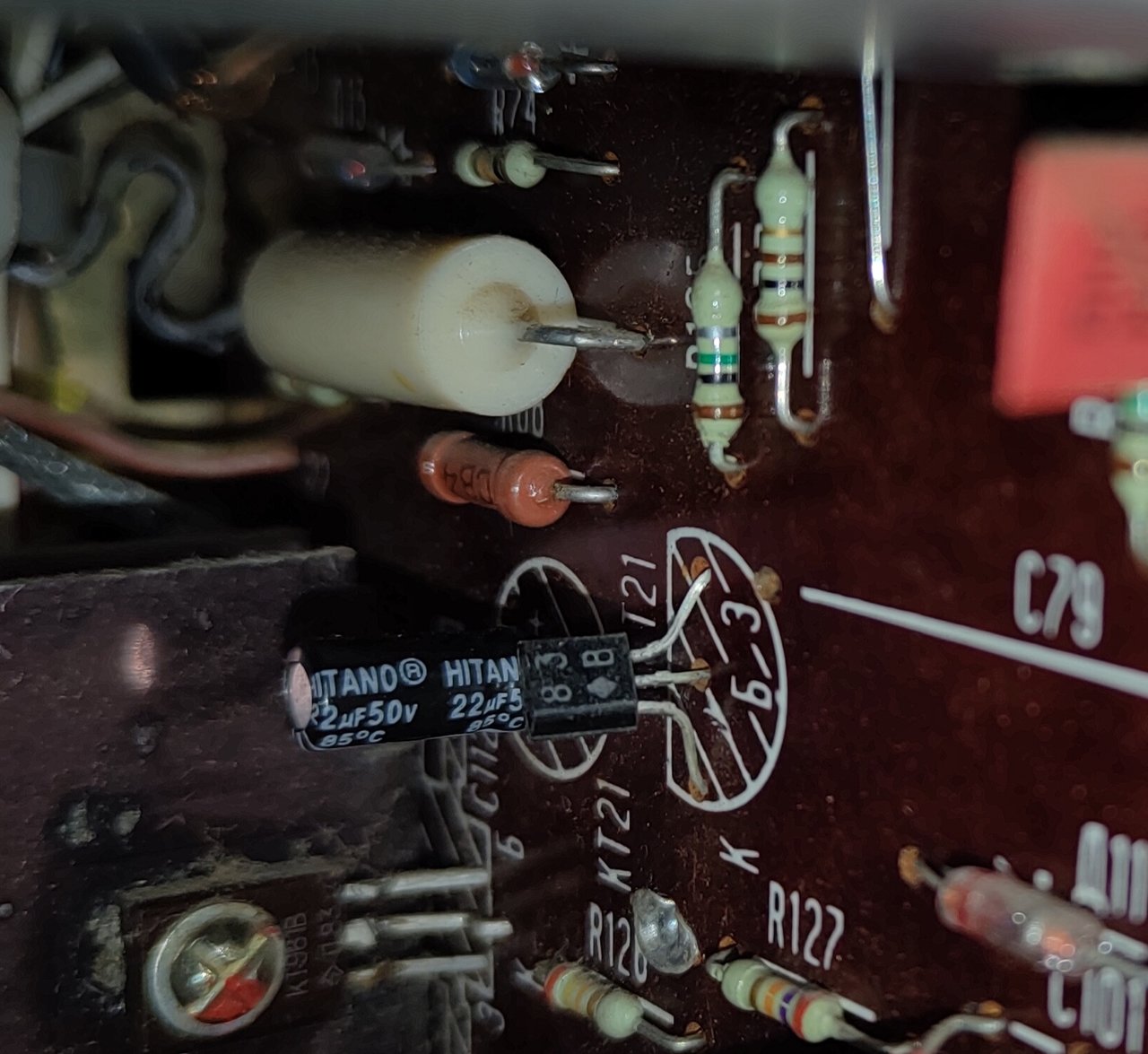

С80 и С81 посмотрел. С80 уже меняли , стоял плёночный конденсатор на 5 мкФ. Поставил электролит на 4,7 мкФ - ничего не поменялось. Может , стоит поставить конденсатор на 10 мкФ?
С81 я ранее заменил на новый (22 мкФ).
Сейчас ,наверное , замерю режимы Т11 и Т12.

VMM3105
Сообщения: 630
Зарегистрирован: 07 авг 2021, 18:21
Откуда: Одесса
Благодарил (а): 76 раз
Поблагодарили: 49 раз

Re: Несколько вопросов по ремонту Янтаря 741

#105

#105 Непрочитанное сообщение VMM3105 » 05 окт 2021, 18:41

Напряжения на Т11 : Э=11,8В ; Б=11,2В ; К=14,2В.
Т12: Э=5В ; Б=5,7В ; К=24В.
Это при наличии сигнала.

VMM3105
Сообщения: 630
Зарегистрирован: 07 авг 2021, 18:21
Откуда: Одесса
Благодарил (а): 76 раз
Поблагодарили: 49 раз

Re: Несколько вопросов по ремонту Янтаря 741

#106

#106 Непрочитанное сообщение VMM3105 » 09 окт 2021, 16:53

Проверил Янтарь с БРК-2 и БУ-1 от Электрона-714 - искривления линий вверху растра нет. Т.е. , проблема действительно где-то в БРК-3...

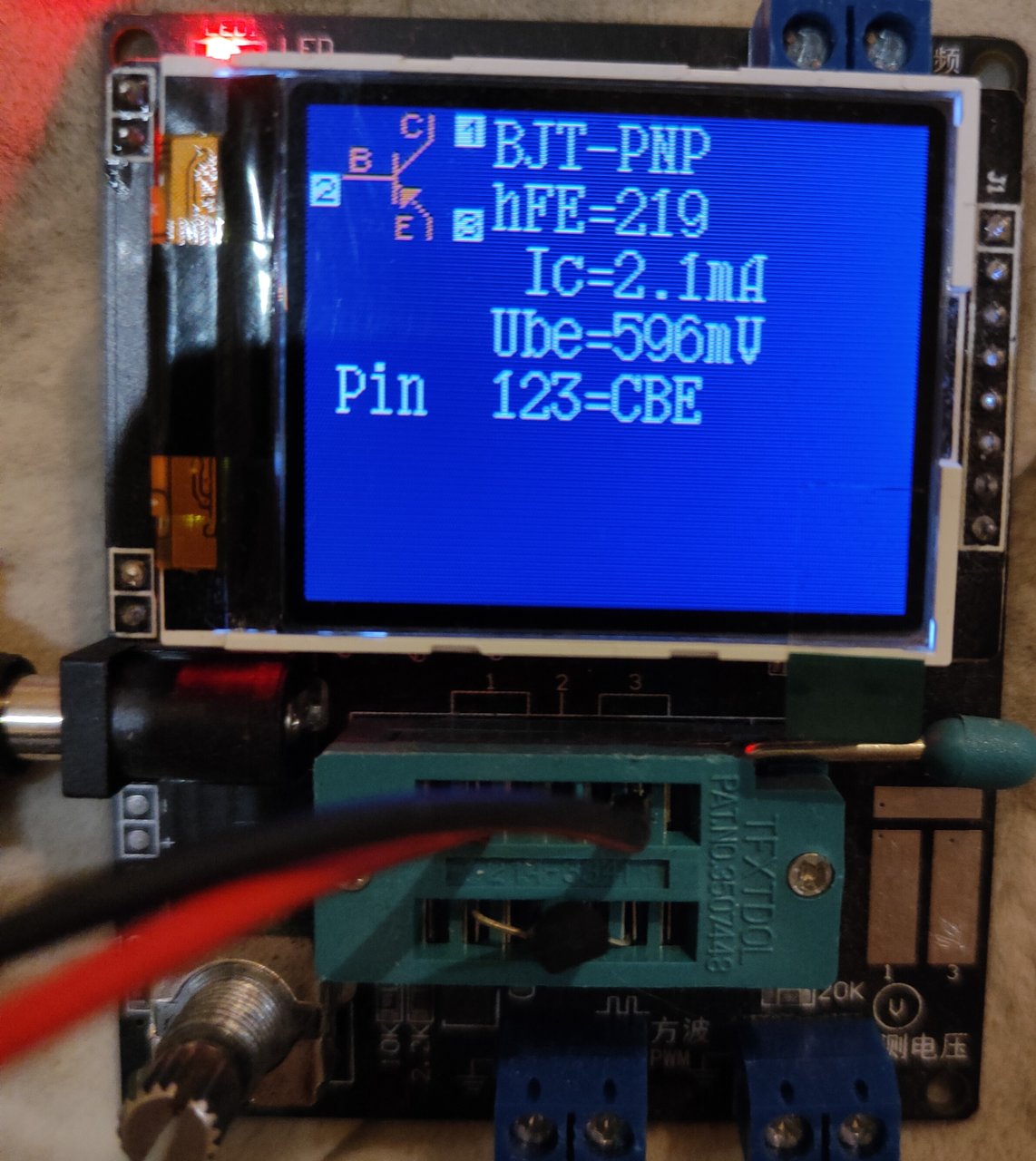

Но неисправностей в схеме АРУ в БРК-3 я не нашел: Т11 и Т12 исправны , их обвязка (резисторы , конденсаторы) вроде тоже.
Может , какие-то осциллограммы стоит посмотреть?

Аватара пользователя
old_hippie
Сообщения: 20798
Зарегистрирован: 31 июл 2012, 05:56
Откуда: СПб
Благодарил (а): 432 раза
Поблагодарили: 767 раз

Re: Несколько вопросов по ремонту Янтаря 741

#107

#107 Непрочитанное сообщение old_hippie » 09 окт 2021, 17:12

VMM3105 писал(а):
09 окт 2021, 16:53
Проверил Янтарь с БРК-2 и БУ-1 от Электрона-714 - искривления линий вверху растра нет. Т.е. , проблема действительно где-то в БРК-3...
Но неисправностей в схеме АРУ в БРК-3 я не нашел: Т11 и Т12 исправны , их обвязка (резисторы , конденсаторы) вроде тоже.
Может , какие-то осциллограммы стоит посмотреть?
Амплитуду видео после АРУ. Похоже, проблема в общей АЧХ и амплитудной характеристике УПЧИ... А они на заводе ставятся параметрически. Типа, отмерил 10 см - вот тебе 100 грамм колбасы...
O.H.

Иногда, чтобы воспользоваться советом, нужно иметь не меньше ума, чем для того, чтобы его дать
Ларошфуко

VMM3105
Сообщения: 630
Зарегистрирован: 07 авг 2021, 18:21
Откуда: Одесса
Благодарил (а): 76 раз
Поблагодарили: 49 раз

Re: Несколько вопросов по ремонту Янтаря 741

#108

#108 Непрочитанное сообщение VMM3105 » 09 окт 2021, 19:25

old_hippie, Это на КТ14? Или где-то в других местах?

Аватара пользователя
old_hippie
Сообщения: 20798
Зарегистрирован: 31 июл 2012, 05:56
Откуда: СПб
Благодарил (а): 432 раза
Поблагодарили: 767 раз

Re: Несколько вопросов по ремонту Янтаря 741

#109

#109 Непрочитанное сообщение old_hippie » 09 окт 2021, 19:33

VMM3105 писал(а):
09 окт 2021, 19:25
Это на КТ14?
Ткните в схему. Дабы не было разночтений.
O.H.

Иногда, чтобы воспользоваться советом, нужно иметь не меньше ума, чем для того, чтобы его дать
Ларошфуко

VMM3105
Сообщения: 630
Зарегистрирован: 07 авг 2021, 18:21
Откуда: Одесса
Благодарил (а): 76 раз
Поблагодарили: 49 раз

Re: Несколько вопросов по ремонту Янтаря 741

#110

#110 Непрочитанное сообщение VMM3105 » 09 окт 2021, 19:39

Вот схема:

Аватара пользователя
old_hippie
Сообщения: 20798
Зарегистрирован: 31 июл 2012, 05:56
Откуда: СПб
Благодарил (а): 432 раза
Поблагодарили: 767 раз

Re: Несколько вопросов по ремонту Янтаря 741

#111

#111 Непрочитанное сообщение old_hippie » 10 окт 2021, 02:44

VMM3105 писал(а):
09 окт 2021, 19:39
Вот схема:
Спасибо, давно её не видел. =)

Видео - да, на КТ14.

Ох, там много вопросов...

И по схеме синхронизации, и по АРУ...

На ̶Т̶2̶7̶ Т21 сделан амплитудный селектор.

Вот оттуда бы осциллом и пройтись...
Последний раз редактировалось old_hippie 10 окт 2021, 12:39, всего редактировалось 1 раз.
O.H.

Иногда, чтобы воспользоваться советом, нужно иметь не меньше ума, чем для того, чтобы его дать
Ларошфуко

VMM3105
Сообщения: 630
Зарегистрирован: 07 авг 2021, 18:21
Откуда: Одесса
Благодарил (а): 76 раз
Поблагодарили: 49 раз

Re: Несколько вопросов по ремонту Янтаря 741

#112

#112 Непрочитанное сообщение VMM3105 » 10 окт 2021, 09:04

old_hippie, Ок , хорошо.

Но Т27 там нет , в блоке всего 24 транзистора)

Аватара пользователя
old_hippie
Сообщения: 20798
Зарегистрирован: 31 июл 2012, 05:56
Откуда: СПб
Благодарил (а): 432 раза
Поблагодарили: 767 раз

Re: Несколько вопросов по ремонту Янтаря 741

#113

#113 Непрочитанное сообщение old_hippie » 10 окт 2021, 12:41

VMM3105 писал(а):
10 окт 2021, 09:04
old_hippie, Ок , хорошо.

Но Т27 там нет , в блоке всего 24 транзистора)
Исправил.

Он П27, но позиция у него Т21. Но П27.
O.H.

Иногда, чтобы воспользоваться советом, нужно иметь не меньше ума, чем для того, чтобы его дать
Ларошфуко

Tofiq62
Сообщения: 15674
Зарегистрирован: 17 фев 2012, 14:57
Откуда: Республика Азербайджан г.Баку
Благодарил (а): 12 раз
Поблагодарили: 347 раз

Re: Несколько вопросов по ремонту Янтаря 741

#114

#114 Непрочитанное сообщение Tofiq62 » 10 окт 2021, 18:21

Обычно на синхронизации стоял МГТ108.

VMM3105
Сообщения: 630
Зарегистрирован: 07 авг 2021, 18:21
Откуда: Одесса
Благодарил (а): 76 раз
Поблагодарили: 49 раз

Re: Несколько вопросов по ремонту Янтаря 741

#115

#115 Непрочитанное сообщение VMM3105 » 10 окт 2021, 22:42

Вот что получилось:
1)Точка КТ14 , 1В/Дел , длительность 2мкс.
2)Осциллограмма 2 (до R135) ; 5В/Дел , длительность 10 мкс
3)Осциллограмма 3 (после R135)
Первая осциллограмма что-то совсем не похожа...

Аватара пользователя
old_hippie
Сообщения: 20798
Зарегистрирован: 31 июл 2012, 05:56
Откуда: СПб
Благодарил (а): 432 раза
Поблагодарили: 767 раз

Re: Несколько вопросов по ремонту Янтаря 741

#116

#116 Непрочитанное сообщение old_hippie » 10 окт 2021, 23:39

VMM3105 писал(а):
10 окт 2021, 22:42
Первая осциллограмма что-то совсем не похожа...
Её нужно снимать с длительностью строки в 64 мкс (10 в клетке, например), и с генерацией полос яркости. Тогда будет похожа.

Но амплитуда чуть не в два раза завышена. От уровня чёрного до уровня белого должен быть вольт, а на осциллограмме - все два.
O.H.

Иногда, чтобы воспользоваться советом, нужно иметь не меньше ума, чем для того, чтобы его дать
Ларошфуко

VMM3105
Сообщения: 630
Зарегистрирован: 07 авг 2021, 18:21
Откуда: Одесса
Благодарил (а): 76 раз
Поблагодарили: 49 раз

Re: Несколько вопросов по ремонту Янтаря 741

#117

#117 Непрочитанное сообщение VMM3105 » 10 окт 2021, 23:48

Ок , завтра ещё раз посмотрю её. Амплитуда да , завышена. Где-то 1,7-1,8В получается.

VMM3105
Сообщения: 630
Зарегистрирован: 07 авг 2021, 18:21
Откуда: Одесса
Благодарил (а): 76 раз
Поблагодарили: 49 раз

Re: Несколько вопросов по ремонту Янтаря 741

#118

#118 Непрочитанное сообщение VMM3105 » 12 окт 2021, 16:01

old_hippie, с длительностью в 10 мкс получается что-то такое:
Это при наличии сигнала "Шахматное поле" от Ласпи ТТ-01.

Oleg456
Сообщения: 2393
Зарегистрирован: 05 фев 2018, 18:25
Откуда: Воронеж
Благодарил (а): 26 раз
Поблагодарили: 265 раз

Re: Несколько вопросов по ремонту Янтаря 741

#119

#119 Непрочитанное сообщение Oleg456 » 12 окт 2021, 16:15

VMM3105 писал(а):
12 окт 2021, 16:01
old_hippie, с длительностью в 10 мкс получается что-то такое:
Это при наличии сигнала "Шахматное поле" от Ласпи ТТ-01.
Осцилограмма №1 на схеме дана при подаче с Ласпи ТТ-01 сигнала Цветные полосы,а длительность обычно ставят 20 мкс. У вас размах видеосигнала 1.2 вольта, это нормально.

Аватара пользователя
old_hippie
Сообщения: 20798
Зарегистрирован: 31 июл 2012, 05:56
Откуда: СПб
Благодарил (а): 432 раза
Поблагодарили: 767 раз

Re: Несколько вопросов по ремонту Янтаря 741

#120

#120 Непрочитанное сообщение old_hippie » 12 окт 2021, 16:18

VMM3105 писал(а):
12 окт 2021, 16:01
с длительностью в 10 мкс получается что-то такое:
Вольт в клетке? Амплитуда высоковата. Это может сбивать амплитудный селектор синхроимпульсов.
Нужно бы подкрутить сигнал до нормы.
O.H.

Иногда, чтобы воспользоваться советом, нужно иметь не меньше ума, чем для того, чтобы его дать
Ларошфуко

Аватара пользователя
old_hippie
Сообщения: 20798
Зарегистрирован: 31 июл 2012, 05:56
Откуда: СПб
Благодарил (а): 432 раза
Поблагодарили: 767 раз

Re: Несколько вопросов по ремонту Янтаря 741

#121

#121 Непрочитанное сообщение old_hippie » 12 окт 2021, 16:21

Oleg456 писал(а):
12 окт 2021, 16:15
У вас размах видеосигнала 1.2 вольта, это нормально.
Я бы уменьшил...
O.H.

Иногда, чтобы воспользоваться советом, нужно иметь не меньше ума, чем для того, чтобы его дать
Ларошфуко

VMM3105
Сообщения: 630
Зарегистрирован: 07 авг 2021, 18:21
Откуда: Одесса
Благодарил (а): 76 раз
Поблагодарили: 49 раз

Re: Несколько вопросов по ремонту Янтаря 741

#122

#122 Непрочитанное сообщение VMM3105 » 12 окт 2021, 16:27

old_hippie, 1 Вольт/Дел.
Амплитуду сигнала как можно уменьшить?

VMM3105
Сообщения: 630
Зарегистрирован: 07 авг 2021, 18:21
Откуда: Одесса
Благодарил (а): 76 раз
Поблагодарили: 49 раз

Re: Несколько вопросов по ремонту Янтаря 741

#123

#123 Непрочитанное сообщение VMM3105 » 12 окт 2021, 16:28

Oleg456, хорошо, проверю ещё с цветными полосами и длительностью 20 мкс.

VMM3105
Сообщения: 630
Зарегистрирован: 07 авг 2021, 18:21
Откуда: Одесса
Благодарил (а): 76 раз
Поблагодарили: 49 раз

Re: Несколько вопросов по ремонту Янтаря 741

#124

#124 Непрочитанное сообщение VMM3105 » 12 окт 2021, 17:00

Цветные полосы и длительность 20 мкс
Теперь осциллограмма похожа на ту , что должна быть)

Oleg456
Сообщения: 2393
Зарегистрирован: 05 фев 2018, 18:25
Откуда: Воронеж
Благодарил (а): 26 раз
Поблагодарили: 265 раз

Re: Несколько вопросов по ремонту Янтаря 741

#125

#125 Непрочитанное сообщение Oleg456 » 12 окт 2021, 17:54

А попробуйте сменить в БРК электролит С112, 20 Мкф, он стоит в 12-ти вольтовом стабилизаторе и от него питается VT21 по вашей схеме это это первый транзистор в выделении синхроимпульсов.

Аватара пользователя
old_hippie
Сообщения: 20798
Зарегистрирован: 31 июл 2012, 05:56
Откуда: СПб
Благодарил (а): 432 раза
Поблагодарили: 767 раз

Re: Несколько вопросов по ремонту Янтаря 741

#126

#126 Непрочитанное сообщение old_hippie » 12 окт 2021, 18:37

VMM3105 писал(а):
12 окт 2021, 17:00
Цветные полосы и длительность 20 мкс
Теперь осциллограмма похожа на ту , что должна быть)
Ну и амплитуда выше крыши...

R80, R90, R87. Ими выставляется порог АРУ и уровень сигнала.

А вот кто из них за что отвечает...
O.H.

Иногда, чтобы воспользоваться советом, нужно иметь не меньше ума, чем для того, чтобы его дать
Ларошфуко

VMM3105
Сообщения: 630
Зарегистрирован: 07 авг 2021, 18:21
Откуда: Одесса
Благодарил (а): 76 раз
Поблагодарили: 49 раз

Re: Несколько вопросов по ремонту Янтаря 741

#127

#127 Непрочитанное сообщение VMM3105 » 12 окт 2021, 20:20

Oleg456, вроде бы , я этот электролит менял. Но нужно уточнить.
old_hippie, R90 и R87 устанавливают 9 и 9,5В на двух контрольных точках , R80 - размах напряжения полного телевизионного сигнала. Получается , крутить надо R80.

VMM3105
Сообщения: 630
Зарегистрирован: 07 авг 2021, 18:21
Откуда: Одесса
Благодарил (а): 76 раз
Поблагодарили: 49 раз

Re: Несколько вопросов по ремонту Янтаря 741

#128

#128 Непрочитанное сообщение VMM3105 » 12 окт 2021, 22:05

Да , С112 я уже менял. Он стоит новый , 22 мкФ 50В.
Амплитуду сигнала на КТ14 выставил в 1В , но от этого ничего не поменялось.
Показывает телевизор сейчас вот так:

Аватара пользователя
old_hippie
Сообщения: 20798
Зарегистрирован: 31 июл 2012, 05:56
Откуда: СПб
Благодарил (а): 432 раза
Поблагодарили: 767 раз

Re: Несколько вопросов по ремонту Янтаря 741

#129

#129 Непрочитанное сообщение old_hippie » 12 окт 2021, 22:59

VMM3105 писал(а):
12 окт 2021, 22:05
Да , С112 я уже менял. Он стоит новый , 22 мкФ 50В.
12 вольт нормальные, на эмиттере Т24?...
O.H.

Иногда, чтобы воспользоваться советом, нужно иметь не меньше ума, чем для того, чтобы его дать
Ларошфуко

VMM3105
Сообщения: 630
Зарегистрирован: 07 авг 2021, 18:21
Откуда: Одесса
Благодарил (а): 76 раз
Поблагодарили: 49 раз

Re: Несколько вопросов по ремонту Янтаря 741

#130

#130 Непрочитанное сообщение VMM3105 » 13 окт 2021, 18:45

old_hippie, да , нормальные. Если точнее , там 12,1Вольт сейчас. Напряжение там переменником R144 выставляется.

Аватара пользователя
old_hippie
Сообщения: 20798
Зарегистрирован: 31 июл 2012, 05:56
Откуда: СПб
Благодарил (а): 432 раза
Поблагодарили: 767 раз

Re: Несколько вопросов по ремонту Янтаря 741

#131

#131 Непрочитанное сообщение old_hippie » 13 окт 2021, 18:47

VMM3105 писал(а):
13 окт 2021, 18:45
old_hippie, да , нормальные. Если точнее , там 12,1Вольт сейчас. Напряжение там переменником R144 выставляется.
Осциллом ткнуть - пульсаций нет?

Закрытым входом, с чувствительностью 50-100 мВ.
O.H.

Иногда, чтобы воспользоваться советом, нужно иметь не меньше ума, чем для того, чтобы его дать
Ларошфуко

VMM3105
Сообщения: 630
Зарегистрирован: 07 авг 2021, 18:21
Откуда: Одесса
Благодарил (а): 76 раз
Поблагодарили: 49 раз

Re: Несколько вопросов по ремонту Янтаря 741

#132

#132 Непрочитанное сообщение VMM3105 » 13 окт 2021, 19:05

Вот что получилось на Эмиттере Т24 (50 мВ/Дел , длительность 20мкс , закрытый вход):

Oleg456
Сообщения: 2393
Зарегистрирован: 05 фев 2018, 18:25
Откуда: Воронеж
Благодарил (а): 26 раз
Поблагодарили: 265 раз

Re: Несколько вопросов по ремонту Янтаря 741

#133

#133 Непрочитанное сообщение Oleg456 » 13 окт 2021, 19:13

А транзистор VT22, КТ315 менять не пробовали он выделяет кадровые синхроимпульсы, а у вас вроде бы подворот сверху по кадрам(может я не рассмотрел), также посмотрите R129 такие резаки с большим номиналом склонны уплывать. Яркость луча у осцила сбавьте, так мелкие всплески будет лучше видно.

VMM3105
Сообщения: 630
Зарегистрирован: 07 авг 2021, 18:21
Откуда: Одесса
Благодарил (а): 76 раз
Поблагодарили: 49 раз

Re: Несколько вопросов по ремонту Янтаря 741

#134

#134 Непрочитанное сообщение VMM3105 » 13 окт 2021, 19:22

Oleg456, Т22 менять не пробовал , сейчас проверю его. И R129 тоже.
Да , эти искажения есть только сверху. Но мне кажется , что тут съезжают строки , а не кадры. На эти искажения сильно влияет положение ручки регулятора "Частота строк" и с севшей 6Ф1П они довольно быстро двигаются вправо-влево. Я вначале тему сбрасывал ссылку на видео с этим дефектом , можете посмотреть.

Аватара пользователя
old_hippie
Сообщения: 20798
Зарегистрирован: 31 июл 2012, 05:56
Откуда: СПб
Благодарил (а): 432 раза
Поблагодарили: 767 раз

Re: Несколько вопросов по ремонту Янтаря 741

#135

#135 Непрочитанное сообщение old_hippie » 13 окт 2021, 19:26

VMM3105 писал(а):
13 окт 2021, 19:05
Вот что получилось на Эмиттере Т24 (50 мВ/Дел , длительность 20мкс , закрытый вход):
Гм... А где в схеме R144?

По схеме, там просто стабилитрон в базе...

(Общий при таких измерениях нужно брать как можно ближе к точке измерения, забыл уточнить.)
O.H.

Иногда, чтобы воспользоваться советом, нужно иметь не меньше ума, чем для того, чтобы его дать
Ларошфуко

Аватара пользователя
old_hippie
Сообщения: 20798
Зарегистрирован: 31 июл 2012, 05:56
Откуда: СПб
Благодарил (а): 432 раза
Поблагодарили: 767 раз

Re: Несколько вопросов по ремонту Янтаря 741

#136

#136 Непрочитанное сообщение old_hippie » 13 окт 2021, 19:27

VMM3105 писал(а):
13 окт 2021, 19:22
тут съезжают строки , а не кадры
Всё верно, но +12 делаются из +29. А по осциллограмме +12 видна паразитная модуляция.
O.H.

Иногда, чтобы воспользоваться советом, нужно иметь не меньше ума, чем для того, чтобы его дать
Ларошфуко

VMM3105
Сообщения: 630
Зарегистрирован: 07 авг 2021, 18:21
Откуда: Одесса
Благодарил (а): 76 раз
Поблагодарили: 49 раз

Re: Несколько вопросов по ремонту Янтаря 741

#137

#137 Непрочитанное сообщение VMM3105 » 13 окт 2021, 19:29

old_hippie, да , по схеме его там нет. И на схематических рисунках блока тоже. А в моём блоке почему-то присутствует:) Я выше уже писал , что мой блок несколько отличается от стандартного (нет одного из подстроечных резисторов для регулировки АПЧГ). Вот ещё одно отличие.

Аватара пользователя
old_hippie
Сообщения: 20798
Зарегистрирован: 31 июл 2012, 05:56
Откуда: СПб
Благодарил (а): 432 раза
Поблагодарили: 767 раз

Re: Несколько вопросов по ремонту Янтаря 741

#138

#138 Непрочитанное сообщение old_hippie » 13 окт 2021, 19:44

VMM3105 писал(а):
13 окт 2021, 19:29
А в моём блоке почему-то присутствует:)
Значит, сделан стабилизатор компенсационного типа. А у него такой пульсации быть точно не должно (если измерение корректно, по общему).

Нужно искать... Или поставить 7812 =)
O.H.

Иногда, чтобы воспользоваться советом, нужно иметь не меньше ума, чем для того, чтобы его дать
Ларошфуко

VMM3105
Сообщения: 630
Зарегистрирован: 07 авг 2021, 18:21
Откуда: Одесса
Благодарил (а): 76 раз
Поблагодарили: 49 раз

Re: Несколько вопросов по ремонту Янтаря 741

#139

#139 Непрочитанное сообщение VMM3105 » 13 окт 2021, 21:24

Oleg456, что-то никак не могу найти ни Т22 , ни R129. Или расположены они в этом блоке как-то не так , или вообще по-другому обозначены...

Аватара пользователя
old_hippie
Сообщения: 20798
Зарегистрирован: 31 июл 2012, 05:56
Откуда: СПб
Благодарил (а): 432 раза
Поблагодарили: 767 раз

Re: Несколько вопросов по ремонту Янтаря 741

#140

#140 Непрочитанное сообщение old_hippie » 13 окт 2021, 21:31

VMM3105 писал(а):
13 окт 2021, 21:24
Oleg456, что-то никак не могу найти ни Т22 , ни R129. Или расположены они в этом блоке как-то не так , или вообще по-другому обозначены...
Это селектор кадровых синхроимпульсов... но кадры себя ведут не в пример строкам... А неисправность селектора кадровых не может влиять на селектор строчных...

В общем, не в нём дело, КМК.

С79 - Вы меняли? (в смысле, или до Вас?)... Ёмкость правильная?...
Последний раз редактировалось old_hippie 13 окт 2021, 21:43, всего редактировалось 2 раза.
O.H.

Иногда, чтобы воспользоваться советом, нужно иметь не меньше ума, чем для того, чтобы его дать
Ларошфуко

VMM3105
Сообщения: 630
Зарегистрирован: 07 авг 2021, 18:21
Откуда: Одесса
Благодарил (а): 76 раз
Поблагодарили: 49 раз

Re: Несколько вопросов по ремонту Янтаря 741

#141

#141 Непрочитанное сообщение VMM3105 » 13 окт 2021, 21:39

old_hippie, да , наверное. Я их на всякий случай решил проверить. Пока не получилось:)
Всё же , довольно сильно отличается расположение некоторых деталей у этого блока от обычного.

VMM3105
Сообщения: 630
Зарегистрирован: 07 авг 2021, 18:21
Откуда: Одесса
Благодарил (а): 76 раз
Поблагодарили: 49 раз

Re: Несколько вопросов по ремонту Янтаря 741

#142

#142 Непрочитанное сообщение VMM3105 » 13 окт 2021, 22:12

old_hippie писал(а):
12 окт 2021, 18:37
С79 - Вы меняли? (в смысле, или до Вас?)... Ёмкость правильная?...
Да , уже менялся. И я его тоже паял , уже и не помню зачем:) Там почему-то стоял 0,22 мкФ , по схеме должен быть 0,047 мкФ. Поставил правильный (плёночный 0,047мкф 630В) , после замены особо ничего не поменялось.
Ради эксперимента поставил ещё конденсатор 0,47 мкФ - тоже сильно заметных изменений нету.

Аватара пользователя
old_hippie
Сообщения: 20798
Зарегистрирован: 31 июл 2012, 05:56
Откуда: СПб
Благодарил (а): 432 раза
Поблагодарили: 767 раз

Re: Несколько вопросов по ремонту Янтаря 741

#143

#143 Непрочитанное сообщение old_hippie » 13 окт 2021, 22:47

VMM3105 писал(а):
13 окт 2021, 22:12
old_hippie писал(а):
12 окт 2021, 18:37
С79 - Вы меняли? (в смысле, или до Вас?)... Ёмкость правильная?...
Да , уже менялся. И я его тоже паял , уже и не помню зачем:) Там почему-то стоял 0,22 мкФ , по схеме должен быть 0,047 мкФ. Поставил правильный (плёночный 0,047мкф 630В) , после замены только хуже стало - линии стали довольно заметно дёргаться.
Вот, уже теплее.

Видео (было) задрано, конденсатор поставлен большей ёмкости... А какой тип транзистора Т21? Это ж ни фига не П27...

(А 630 вольт там ни разу не упёрлись. Там и 50 с избытком.)

С101 - не в утечке? Д11 - целый? (он германиевый).

И - всё ж интересно, что они со стабилизатором намудрили...
Такое ощущение, что они включили транзистор делителем, поскольку он питается стабилизированным напряжением. И, стало быть, стабильность +12 (не величина, а стабильность!) зависит от качества стабилизатора +29.
O.H.

Иногда, чтобы воспользоваться советом, нужно иметь не меньше ума, чем для того, чтобы его дать
Ларошфуко

VMM3105
Сообщения: 630
Зарегистрирован: 07 авг 2021, 18:21
Откуда: Одесса
Благодарил (а): 76 раз
Поблагодарили: 49 раз

Re: Несколько вопросов по ремонту Янтаря 741

#144

#144 Непрочитанное сообщение VMM3105 » 13 окт 2021, 23:39

VMM3105 писал(а):
04 окт 2021, 13:47
А какой тип транзистора Т21? Это ж ни фига не П27...
Да , это не П27. Стоит вот такой транзистор:
Но , судя по пайкам , стоит он там с завода.
old_hippie писал(а):
13 окт 2021, 22:47
А 630 вольт там ни разу не упёрлись. Там и 50 с избытком
Да , я знаю. Но в данный момент под рукой есть только плёночные конденсаторы на большое напряжение , 250В+

Аватара пользователя
old_hippie
Сообщения: 20798
Зарегистрирован: 31 июл 2012, 05:56
Откуда: СПб
Благодарил (а): 432 раза
Поблагодарили: 767 раз

Re: Несколько вопросов по ремонту Янтаря 741

#145

#145 Непрочитанное сообщение old_hippie » 13 окт 2021, 23:44

VMM3105 писал(а):
13 окт 2021, 23:39
Да , это не П27. Стоит вот такой транзистор:
КТ209В, скорее всего. Максимальная бета. Может, неудачный экземпляр попался... Я б попробовал поменять.
O.H.

Иногда, чтобы воспользоваться советом, нужно иметь не меньше ума, чем для того, чтобы его дать
Ларошфуко

VMM3105
Сообщения: 630
Зарегистрирован: 07 авг 2021, 18:21
Откуда: Одесса
Благодарил (а): 76 раз
Поблагодарили: 49 раз

Re: Несколько вопросов по ремонту Янтаря 741

#146

#146 Непрочитанное сообщение VMM3105 » 13 окт 2021, 23:52

С101 там должен стоять флажок на 0,047 мкФ , он и стоит , но ёмкость меньше - 0,036 мкФ. Диод Д11 целый.
old_hippie писал(а):
13 окт 2021, 23:44
КТ209В, скорее всего. Максимальная бета. Может, неудачный экземпляр попался... Я б попробовал поменять.
Ок , проверю его. Если неисправен , заменю.

VMM3105
Сообщения: 630
Зарегистрирован: 07 авг 2021, 18:21
Откуда: Одесса
Благодарил (а): 76 раз
Поблагодарили: 49 раз

Re: Несколько вопросов по ремонту Янтаря 741

#147

#147 Непрочитанное сообщение VMM3105 » 14 окт 2021, 00:03

Т21 проверил. Вроде исправен , параметры в норме (если это КТ209В).

Аватара пользователя
old_hippie
Сообщения: 20798
Зарегистрирован: 31 июл 2012, 05:56
Откуда: СПб
Благодарил (а): 432 раза
Поблагодарили: 767 раз

Re: Несколько вопросов по ремонту Янтаря 741

#148

#148 Непрочитанное сообщение old_hippie » 14 окт 2021, 00:17

VMM3105 писал(а):
12 окт 2021, 22:05
Да , С112 я уже менял. Он стоит новый , 22 мкФ 50В
Гм... А раньше какой стоял?... Стабилизатор-то другой...
Я бы попробовал ему параллельно микрофарад 47-100 подкинуть.
Прямо к печати, чтобы её лишний раз не уродовать.

Волна-то рядом с импульсом на нём есть...
O.H.

Иногда, чтобы воспользоваться советом, нужно иметь не меньше ума, чем для того, чтобы его дать
Ларошфуко

VMM3105
Сообщения: 630
Зарегистрирован: 07 авг 2021, 18:21
Откуда: Одесса
Благодарил (а): 76 раз
Поблагодарили: 49 раз

Re: Несколько вопросов по ремонту Янтаря 741

#149

#149 Непрочитанное сообщение VMM3105 » 14 окт 2021, 09:34

old_hippie, такой же конденсатор и стоял. Ок , попробую на бОльшую ёмкость подкинуть.

Аватара пользователя
old_hippie
Сообщения: 20798
Зарегистрирован: 31 июл 2012, 05:56
Откуда: СПб
Благодарил (а): 432 раза
Поблагодарили: 767 раз

Re: Несколько вопросов по ремонту Янтаря 741

#150

#150 Непрочитанное сообщение old_hippie » 14 окт 2021, 10:09

VMM3105 писал(а):
14 окт 2021, 09:34
old_hippie, такой же конденсатор и стоял. Ок , попробую на бОльшую ёмкость подкинуть.
На качество строчного импульса ещё может влиять цепь регулировки АПЧГ - Т16, С97, VD7.
O.H.

Иногда, чтобы воспользоваться советом, нужно иметь не меньше ума, чем для того, чтобы его дать
Ларошфуко

Ответить
