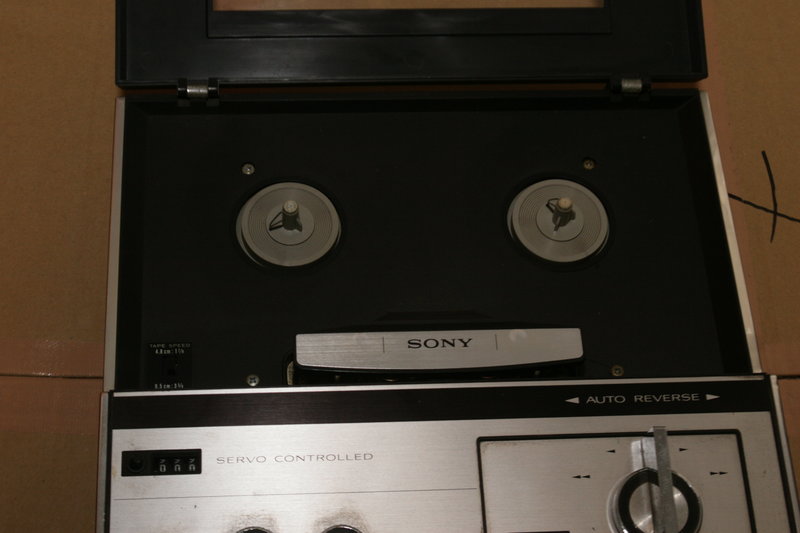

Тринашечник от Sony, TC-505:



До чего была продуктивная фирма! У меня в коллекции уже 18 аудиомагнитофонов и 9 видеомагнитофонов Sony, а до закрытия темы ещё ой, как далекоооо....
На днях коллекция перевалила за 300 магнитофонов, нет повода не выпить.

В квартиру помещается?

Пентатоник, пока да. )) С местом проблем нет.

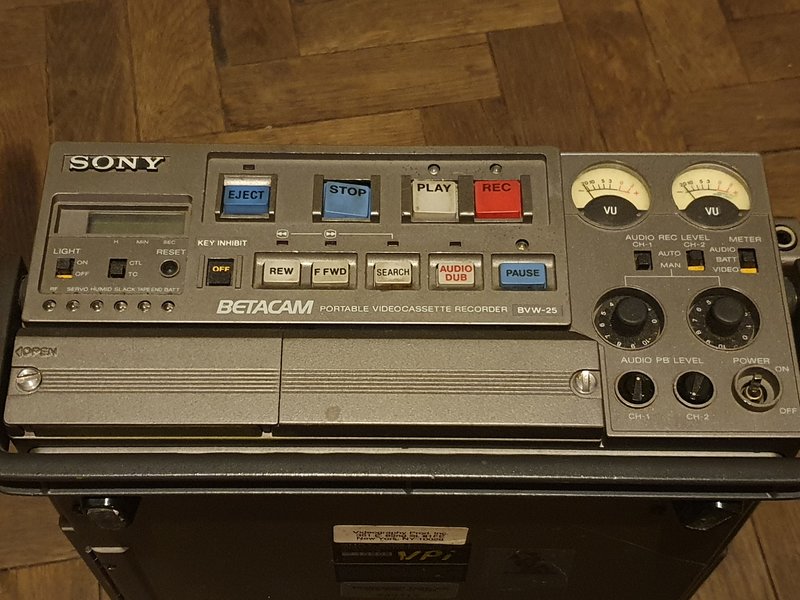

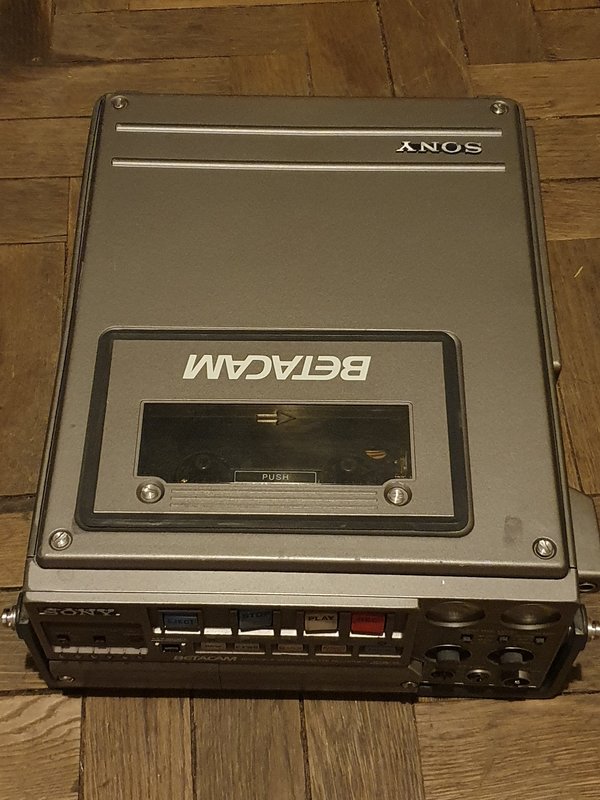

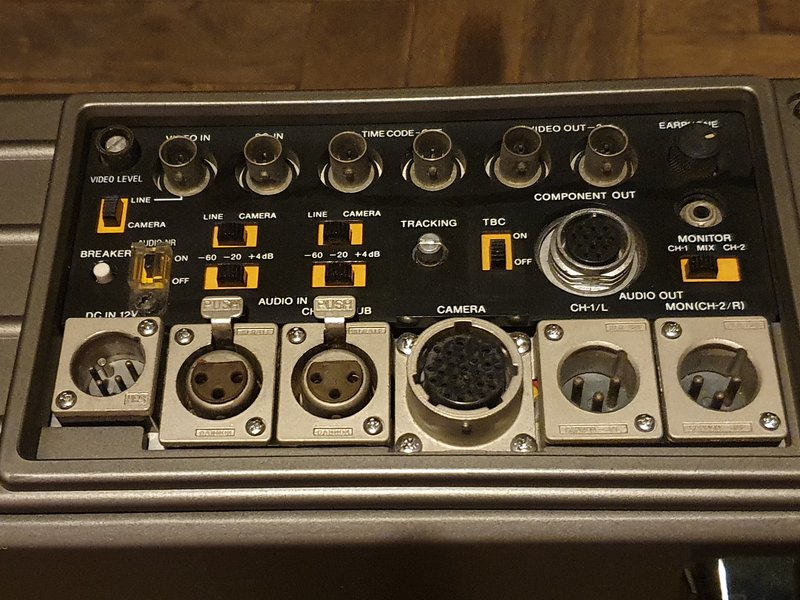

Ещё один Betacam от Sony, BVW-25:



Увы, аппарат не очень живой - при загрузке кассеты сразу после заправки ленты и подвода прижимного ролика зачем-то меняет направление вращения тонвала на противоположное, из-за чего образуется петля, и видик уходит в ошибку. Впрочем, есть донор, попробую при случае собрать из двух видиков один.
Заодно видео работы Sony EV-310CE:
https://youtu.be/lliojK7QVS8
Видеотракт оказался более-менее исправен, на ленте - советский мюзикл 1976-го года. Авторы мюзикла без какого-либо стеснения ограбили большинство популярных исполнителей тех лет, начиная от House of Rising Sun, и заканчивая Tombe La Neige причём местами это звучит довольно тошнотворно. После мюзикла дописаны музыкальные видео тех лет, в основном буржуи, но есть пара роликов из Польши. И в одном клипе даже есть сиськиии!

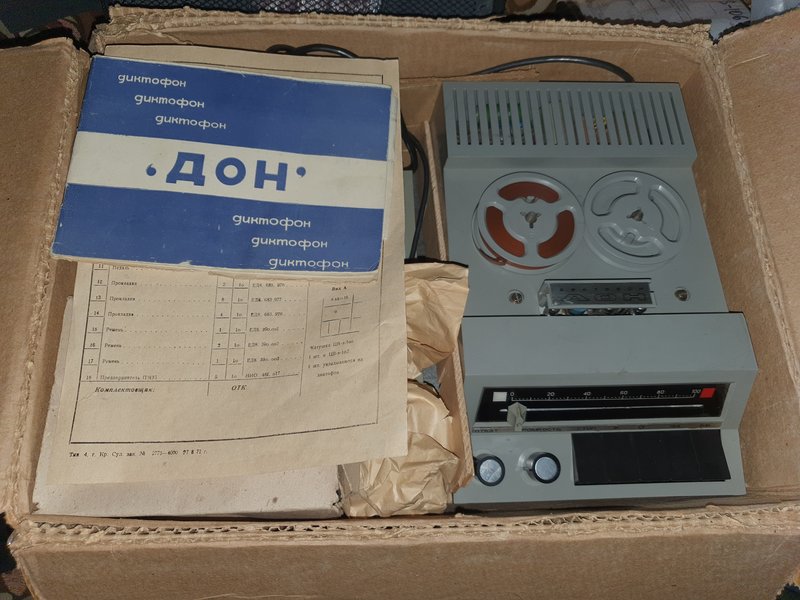

Ещё один диктофон "Дон" в родной коробке и с почти полной комплектацией:

База, пульт ДУ, микрофон, педаль, ЗИП, катушки с лентой, паспорт. Нет только наушника.

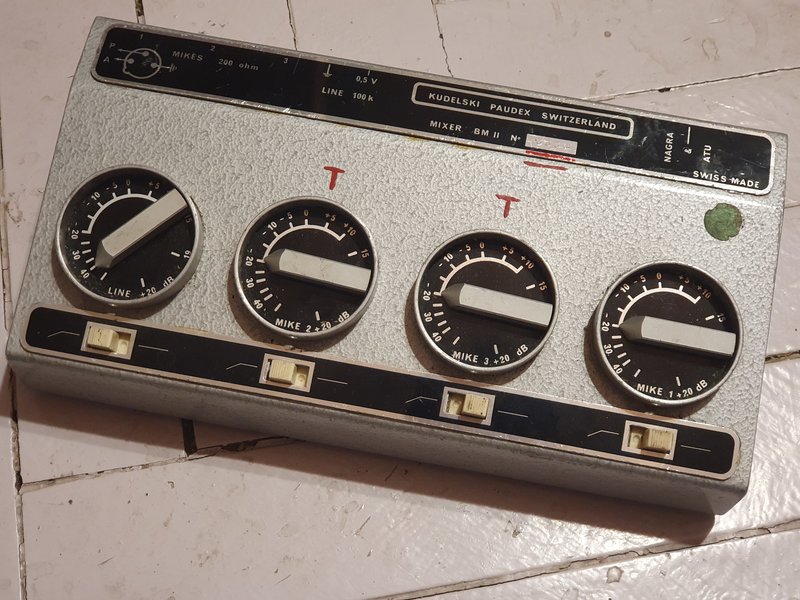

Внезапно попал в коллекцию штатный микшер для Нагры 3:

Без соединительных проводов, правда, ну да это дело наживное.

Gefest писал(а): ↑

14 июл 2022, 11:27

Ещё один диктофон "Дон" в родной коробке

Наверно с родными катушками, т.к. цвет совпадает

Starlight, да, катушечки родные, даже пронумерованы, 1 и 2. Плюс три родных катушки с лентой в качестве дополнения.

Gefest писал(а): ↑

18 июл 2022, 21:55

катушки с лентой

А лента похоже тип-2 ?

Starlight, лента вот такая:

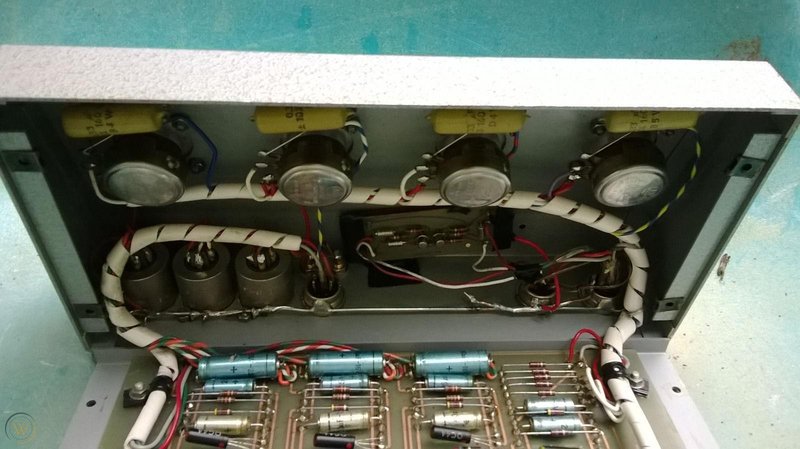

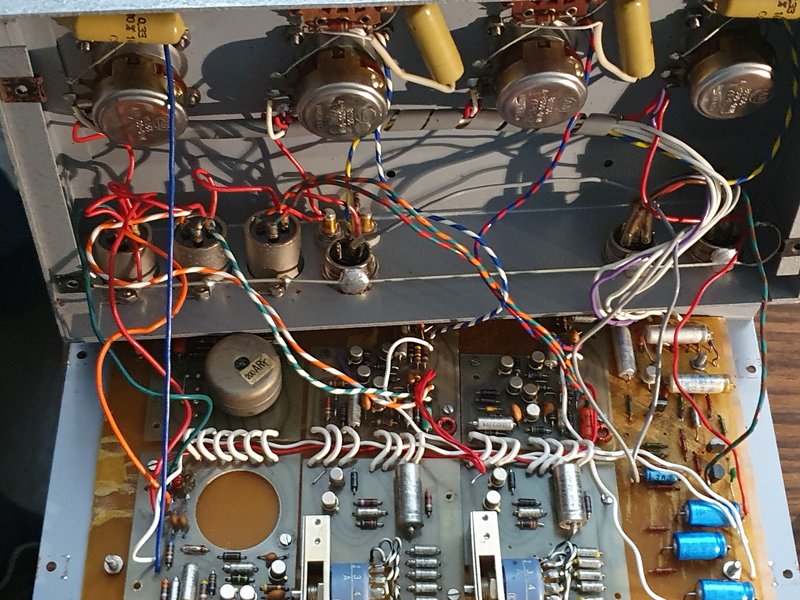

Унутренности микшера Nagra BMII:

Платы прикручены винтиками к текстолитовой пластине, а она, в свою очередь, прикручена четыремя винтиками к шасси. Эти же винтики держат резиновые ножки. Стоек или втулок нигде нет.
Должно быть так:

Гы, похоже, в Швейцарии в 60-е тоже были сельские радиокружки. ))
Штатная схема микшера (довольно убогая) была кем-то выпотрошена и заменена на разложенные модули от Нагр.

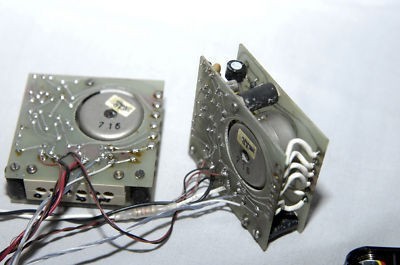

Два канала - модули QPM 3-5 от Nagra IV.2:

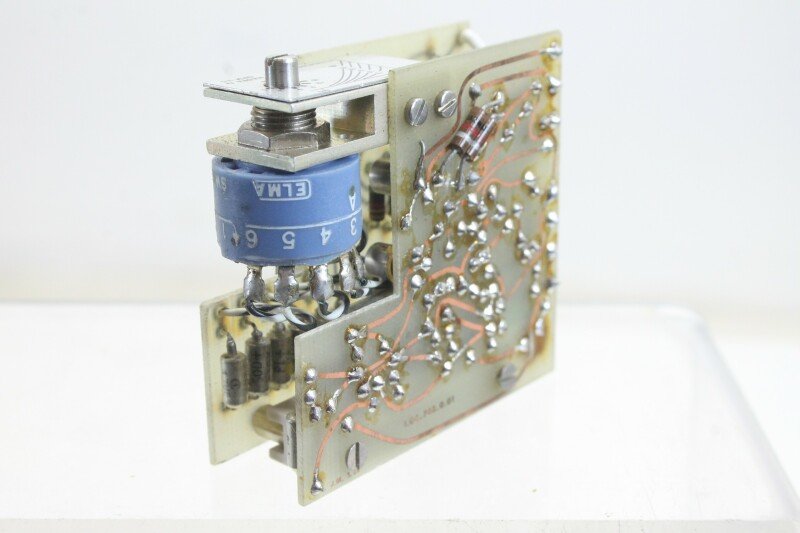

Третий канал - модуль QPSE от Nagra IV.2:

Ну а выходной каскад собран из говна и палок на том самом несущем куске стеклотекстолита справа.

Зафигачил самодельную видеокассету формата Akai VK. Родных кассет сейчас что-то стало не найти...
Оригинал:

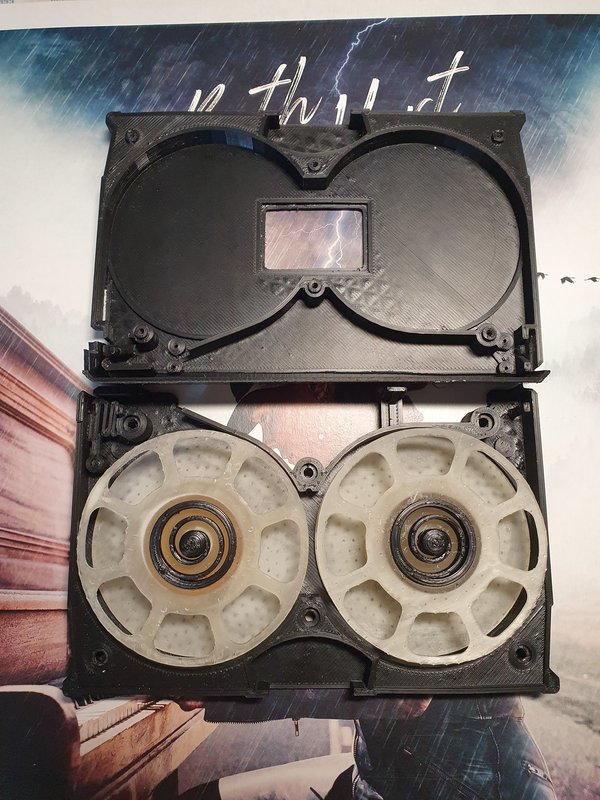

Самоделка перед сборкой:

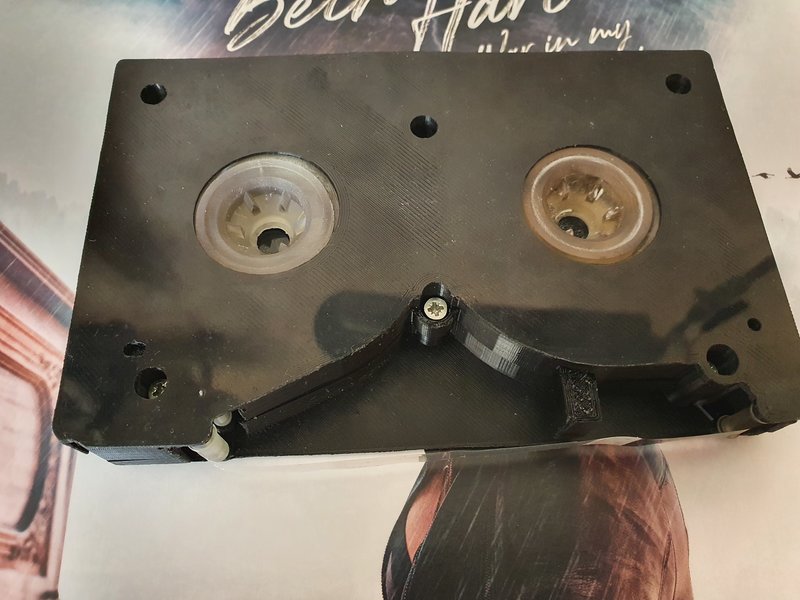

В сборе, вид сверху:

Вид снизу:

Детали корпуса кассеты напечатаны на FDM-принтере, обводные ролики и катушки - на фотополимернике.
Защитную шторку и окошко тоже напечатал, но пока не ставил, для удобства выявления косяков конструкции.
Магнитная лента взята из видеокассеты формата VHS.
Кассета в видеомагнитофоне:

Со скрипом, но работает. Сделал пробную запись, картинка вполне себе!
Конструкция требует небольшой доработки, но уже понятно, что проблема решаемая.

Очень понравилась выполненная работа. Руки нормально растут.

Alexandr, спасибо, стараюсь! )

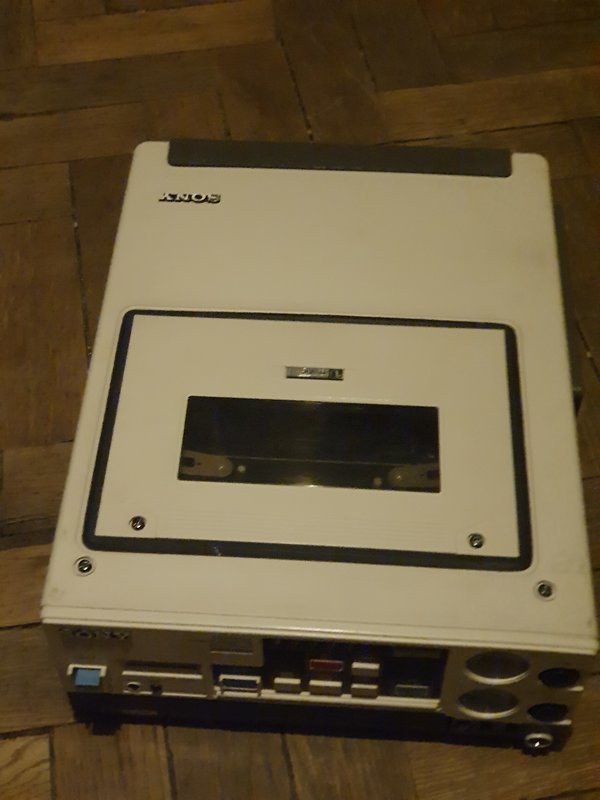

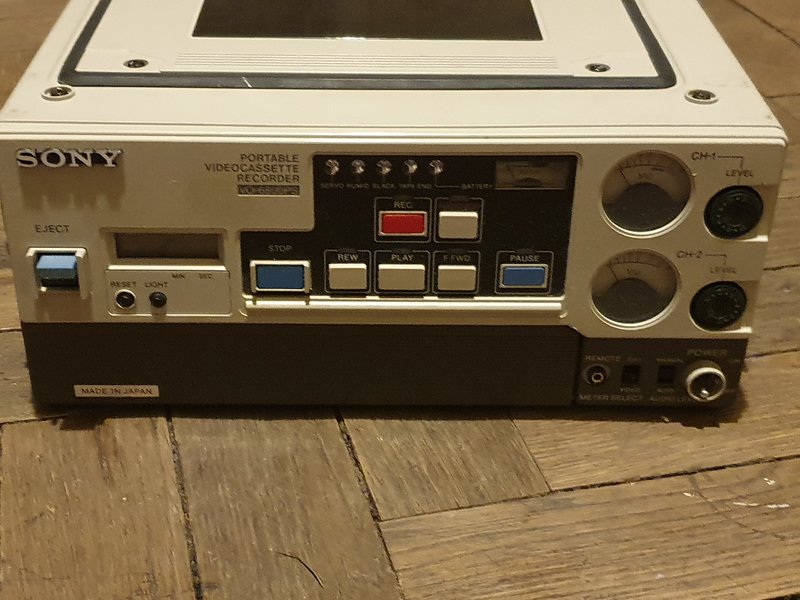

Наконец, в коллекции появился Юматик, Sony VO-6800:



Подал питание, авотфиг, лабораторник ушёл в режим источника тока. Вскрытие показало, что внутри запаянного DC-DC преобразователя умер один из электролитов. Малипусечка 47 мкФ 16В, почти не нагреваясь, пропускала через себя 4 ампера...
Поменял, аппарат начал подавать признаки жизни. Заблокировал датчики, заработала заправка ленты. Однако подкатушечники не закрутились. Подумал, может, не обошёл какой из датчиков? Сунул кассету, авотфиг, подкатушечники не крутятся, результат - петля ленты. Полез к мотору перемоток-подмотки. Крепление мотора оказалось сломанным, он болтался. И ротор внутри движка как-то странно телебомкался. Снял движок:

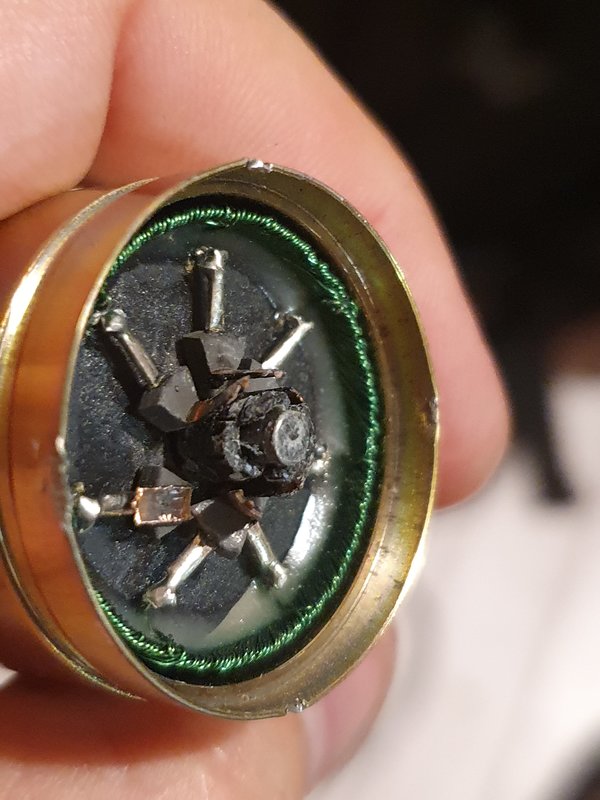

Открыл, оказывается у двигателя рассыпались пластиковые детали ротора, включая коллектор:

Двигатель пытались снять, сломали крепление. Пытались склеить ротор суперклеем, получилось не особо.
Восстановил крепление, поменял моторчик на примерно подходящий, ничего не изменилось. Схема управления цела, что-то не так с управляющими сигналами. Ну да ладно, сервис мануал удалось найти, как будет свободное время, покопаюсь в зрячем режиме.

С приобретением, с обновкой! Успехов в восстановлении!

Alexandr, Спасибо! Уже нашёл проблему - в схеме нет отрицательного напряжения питания, поэтому аналоговая часть схемы управления двигателем подмоток тупо не в режиме. Хвосты ведут в искомый DC-DC, что-то там ещё сдохло, помимо электролита.

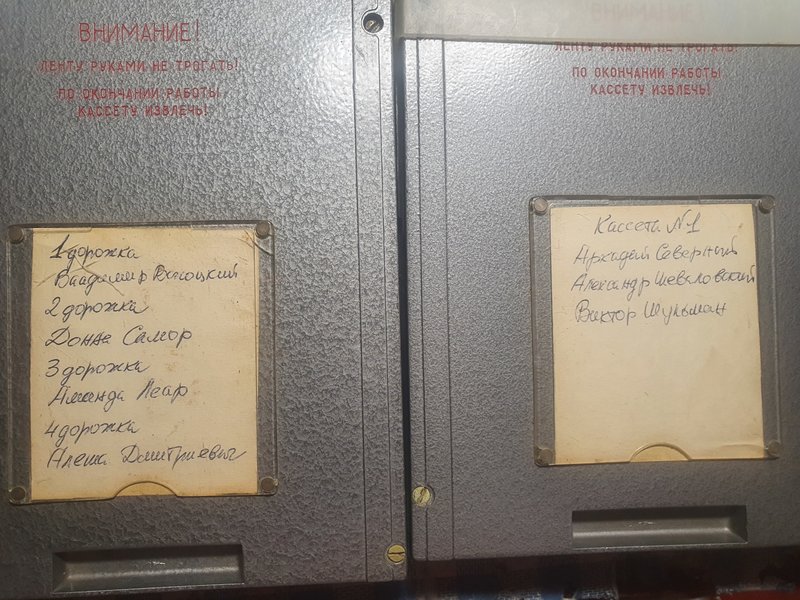

Заимел ещё пару кассет к "Арфе":

Gefest, страшно спросить
А сколько весят эти кассеты?)

OttoStirlitz, где-то под килограмм. Взвешу вечерком. ))

OttoStirlitz, гы, 1,3 кило, бескомпромиссная кассета!

Gefest писал(а): ↑

29 июл 2022, 20:34

1,3 кило

Впору орехи колоть.

Отчёт по возне с ю-матиком Sony VO-6800.
Покопался в нём в обнимку с сервис-мануалом. Плясал от неработавшего моторчика подмоток, поиски привели на плату питания. На ней имеются два DC-DC преобразователя. Один формирует -10,5В для двухполярного питания операционников, второй выдаёт два канала по +5В для питания цифровой части. Преобразователь -10,5В запускался через раз, так же отсутствовало одно из напряжений +5В. Обнаружил выбитый предохранитель по +5В, причиной оказался очередной дохлый электролит 100 мкФ 6,3В на плате процессора. Заменил, +5В появилось. Однако выяснилось, что схемотехника DC-DC преобразователей достаточно убогая, и их работа сильно зависит от параметров силовых транзисторов, которые деградировали так, что h21 был заметно ниже паспортной величины. В результате преобразователь на -10,5В и запускался через раз, хотя его нагрузка и была в норме. Так же один из каналов DC-DC +5В выдавал всего 4,5В и изрядно грелся, хотя его нагрузка тоже соответствовала сервис-мануалу, и была всего 150 мА. Забавно, что DC-DC +5В без нагрузки выдавал где-то +9...+10В по обоим каналам, что свидетельствует о слабой ООС по напряжению. Решил не лохматить бабушку, а чуть позже заменить оба DC-DC на современные. А пока отключил плату УВ-УЗ (всё равно до первой попытки что-то записать пока ооочень далеко), без которой преобразователь -10,5В стал работать стабильно. После чего моторчик подмоток, наконец, запустился. Увы, при извлечении кассеты всё равно образовалась петля ленты, пусть и небольшая. Оказалось, что заменить очень специфический малоинерционный ДПТ с ротором типа "стакан" на первый попавшийся моторчик близких габаритов - так себе идея. Новому мотору не хватало тока, который выдавала схема управления с обратной связью по току. Уменьшил токосъёмный резистор, тока стало хватать, загрузка-выгрузка кассеты пошла штатно, и ЛПМ даже отработал режимы рабочего хода и перемоток. Однако при рабочем ходе были невооруженным глазом видны колебания натяжения ленты - ПИД-регулятор был не в режиме. Напечатал на 3Д-принтере новый шкив уменьшенного диаметра и поставил его на ротор моторчика вместо родного шкива, после чего, наконец, всё стало похоже на дело.
Заказал DC-DC преобразователи, после их замены приступлю к оживлению аналоговой части.

Насколько глубока кроличья нора?
Или продолжение возни с ю-матиком Sony VO-6800.
Итак, после оживления ЛПМ перешёл к джавахарланию аналоговой части. Подключил источник видеосигнала. Увы, звук пошёл, и даже успешно записался на ленту, а вот видео нет. Совсем. Стрелка индикатора не двигалась, на контрольном видеовыходе было пусто. Делать нечего, взял сервис мануал и осциллограф, и полез в схему. Быстро выяснилось, что переключатель линия/камера работает только в том случае, если на входах присутствуют видеосигналы как с линии, так и с камеры. Если же видеосигнал есть только на одном из входов, то переключение на него производится автоматически, независимо от положения переключателя. Видео на детекторы шло через электролитические конденсаторы 0,33 мкФ, оба оказались мёртвыми. Заменил. Детекторы заработали, однако видео на выходе так и не появилось. Полез дальше. Традиционно обнаружил отсутствие одного из питающих напряжений, -9В. Виноваты оказались сразу два сдохших электролита, 47 мкФ на 16В, в результате линейный стабилизатор уходил в защиту. Заменил кондёры, -9В появилось, а вот видео - нет... Попутно обнаружил и заменил закоротивший кондёр по питанию +5В, но тоже не помогло. Дальнейшее исследование показало, что отсутствует напряжение +9В, подаваемое в аналоговую часть в режиме записи. Без него видеосигнал с источника не доходил ни до контрольного выхода, ни до индикатора уровня. Причиной был очередной пробитый электролит, 100 мкФ 10В на плате усилителей сигнала с БВГ. Из-за него выгорел защитный резистор в цепи коммутации +9В. Заменил. Заработало!

На данный момент видеомагнитофон весьма неплохо пишет и воспроизводит.
Резюме: по уму таким аппаратам надо делать полный рекапинг, иначе неизбежны сюрпризы. Однако с учётом количества электролитических конденсаторов в схеме дело это долгое и муторное...

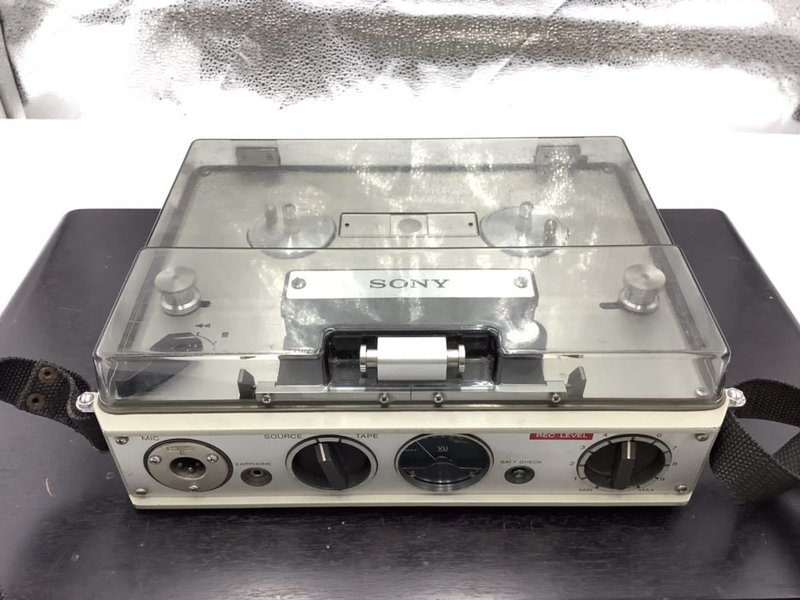

Пробегал тут на яху очередной Sony PT6A, японский "Ритм-репортёр":

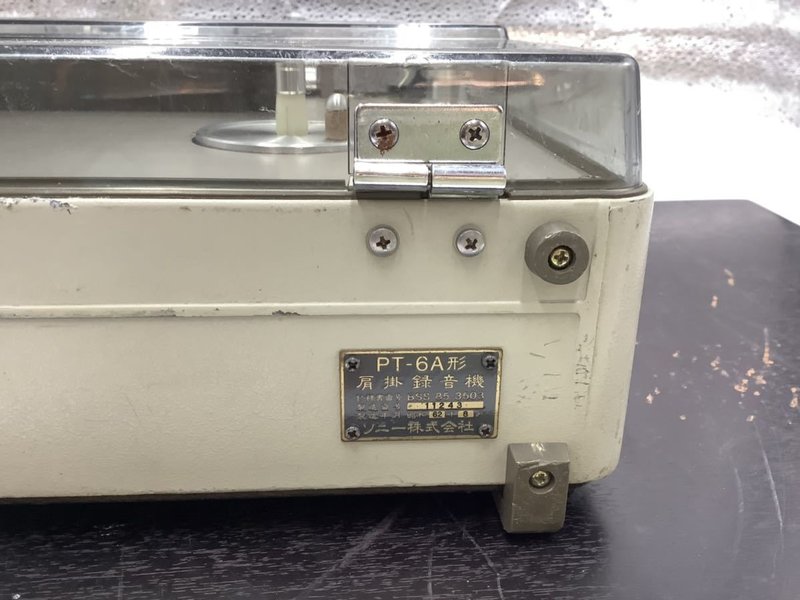

Ещё одно подтверждение, что данный девайс выпускался, как минимум, до второй половины 87-го года:

62-й год эпохи Сёва соответствует 1987-му году по европейскому летоисчислению.
Не купил...

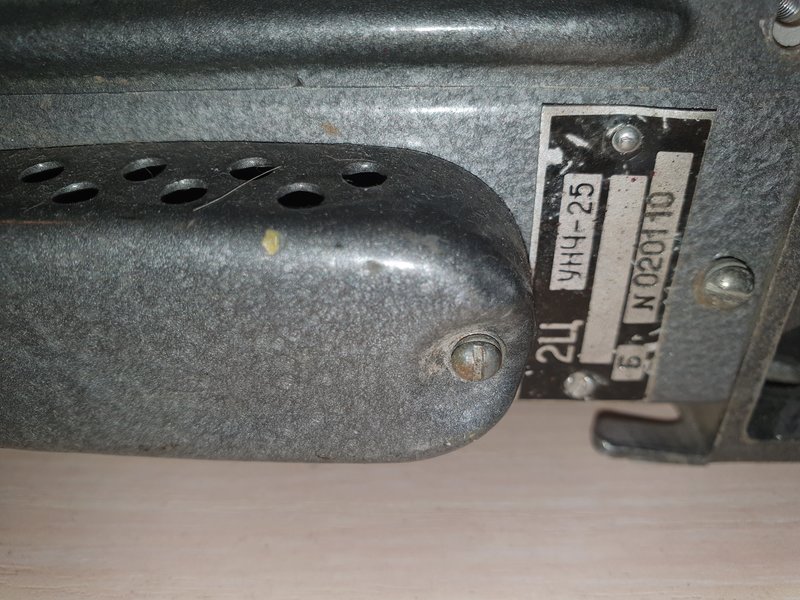

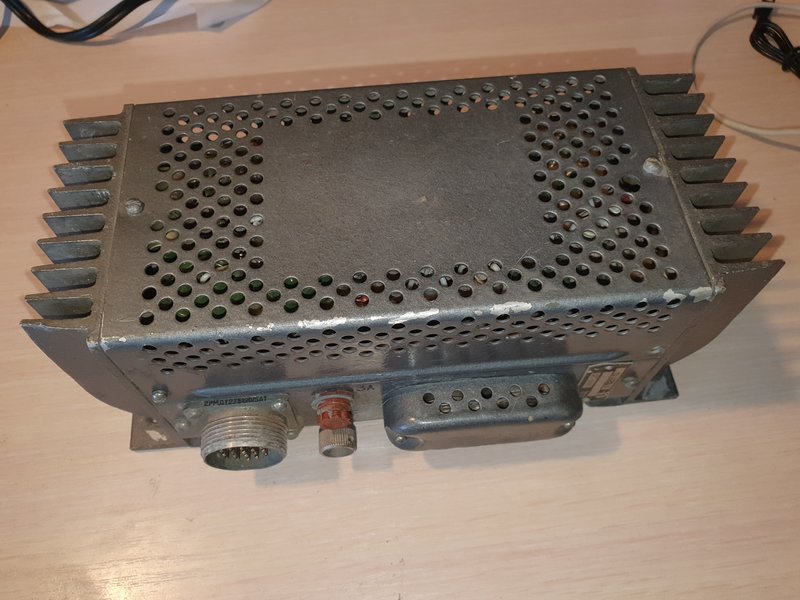

Усилитель мощности УНЧ-25 для бортового магнитофона Арфа-МБ 27А10:

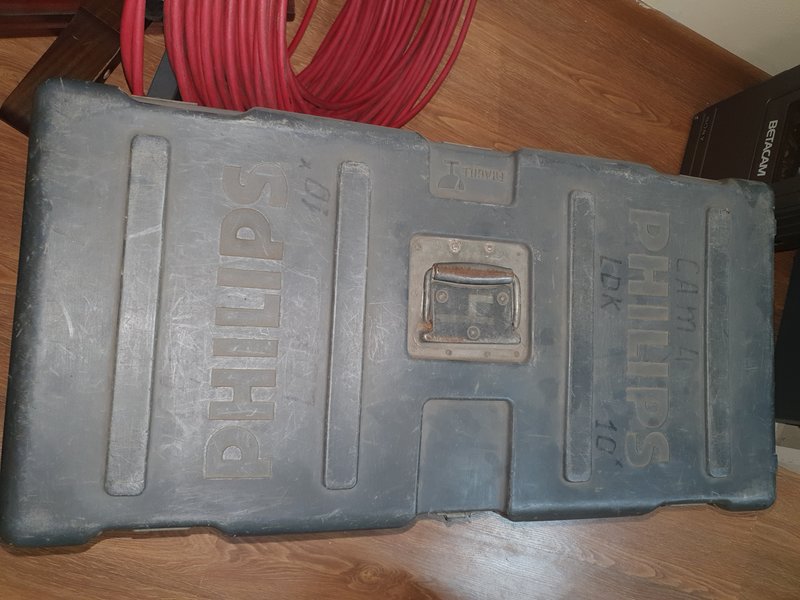

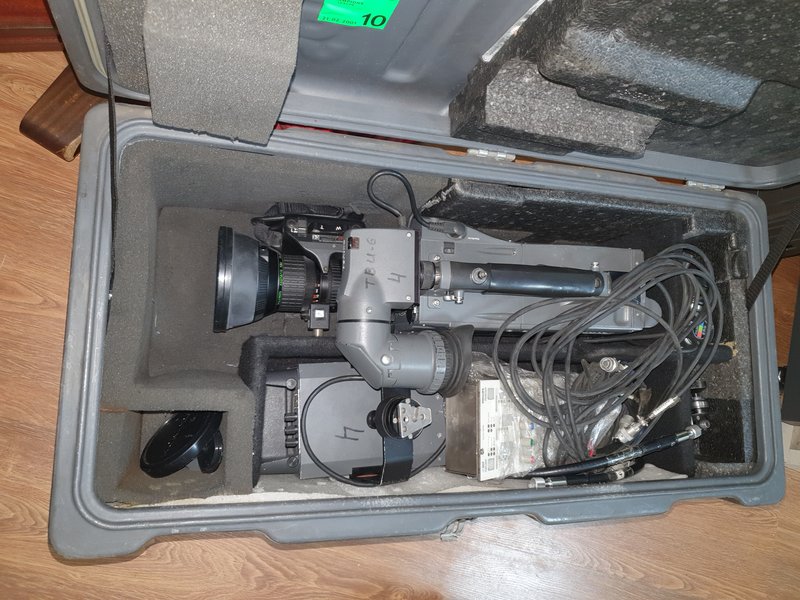

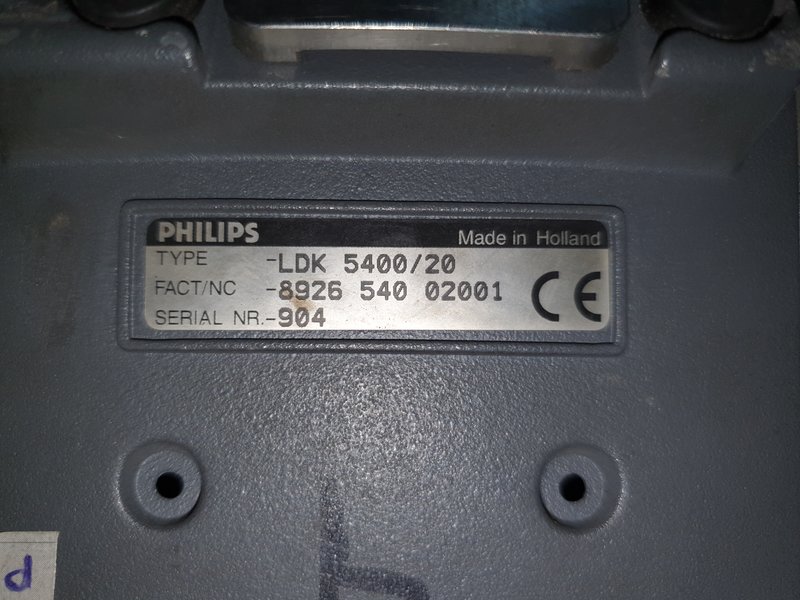

Студийная телекамера Philips LDK-5400:

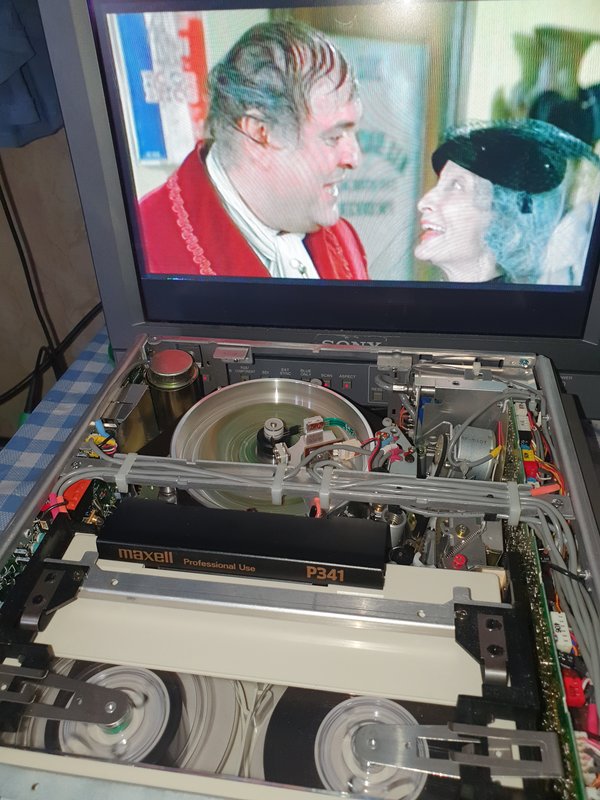

А кино с Sony VO-6800.,случайно не "Весна для Гитлера"?

Grehnew, да, "Продюсеры", они самые. )

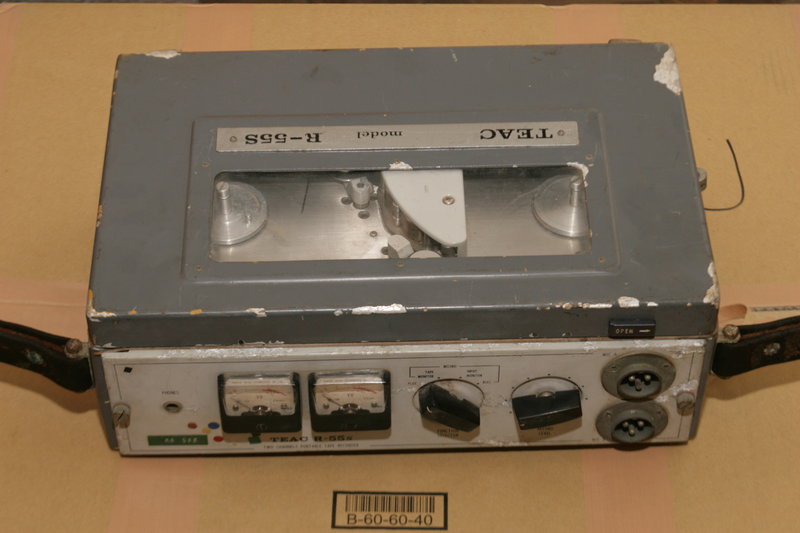

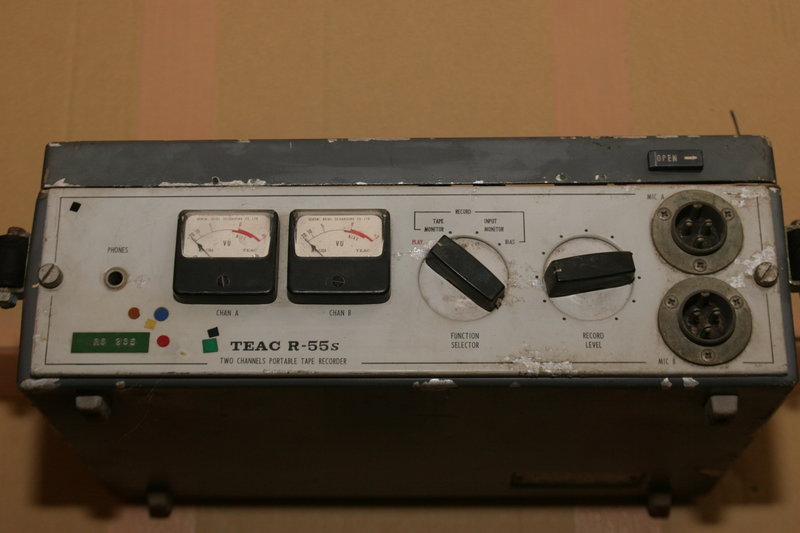

Удалось заполучить в коллекцию очень редкий магнитофон Teac R55S.
Изрядно побит жизнью:

Teac R55S - стереофоническая версия монофонического репортёрского магнитофона Teac R50. R50, в свою очередь, сделан явно на основе репортерского магнитофона с патефонным приводом Sony PT4/EM1. R50 и R55S интересны тем, что имеют закрытый тракт и сквозной канал, что круто, но не имеют стирающей головки, а перемотка назад ручная, что, хм, забавно.
Вообще с информацией по R55 и R55S в интернете совсем не густо.

Панель ЛПМ:

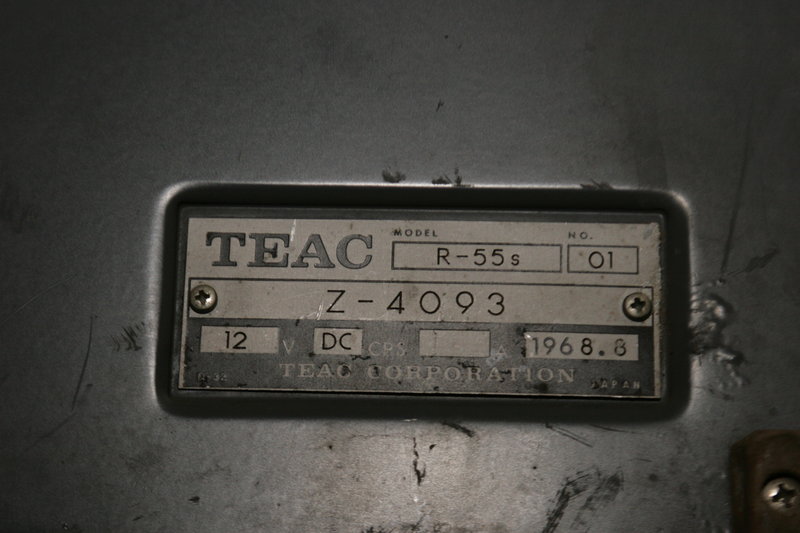

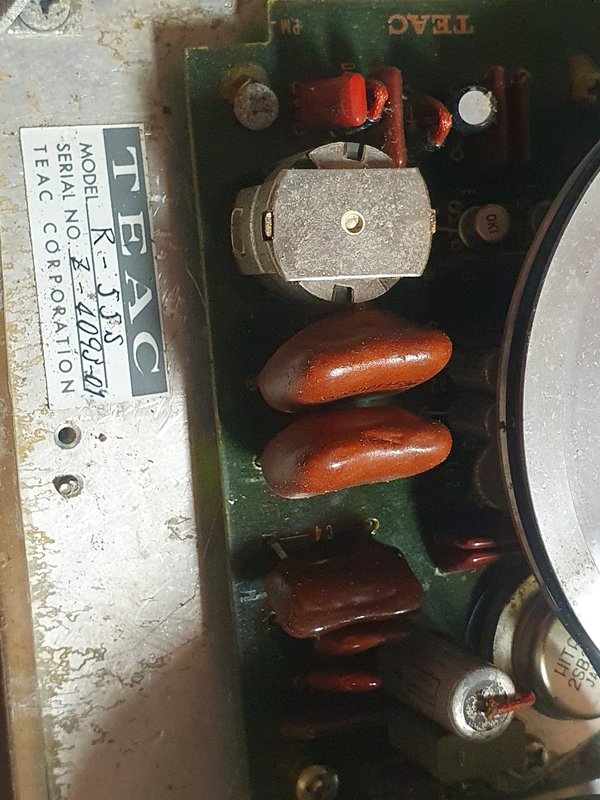

Шильд:

Судя по серийному номеру, их сделали не сильно больше сотни.

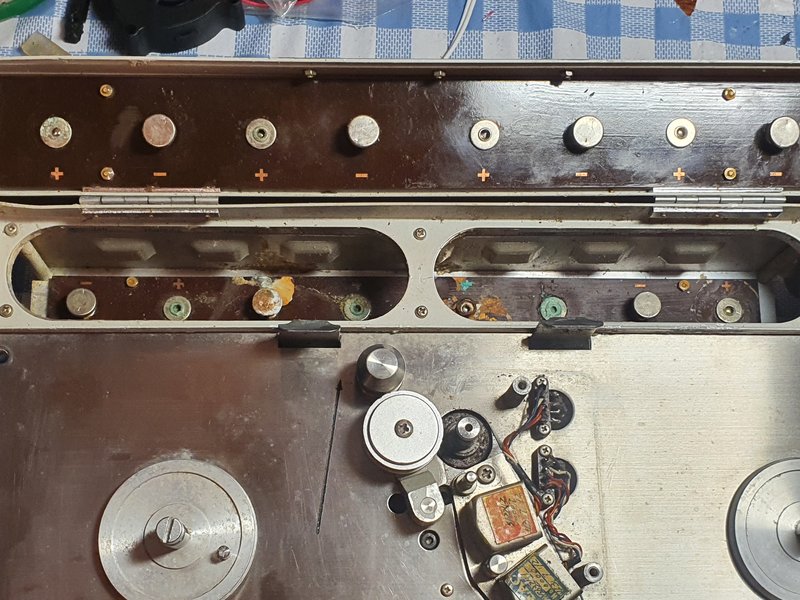

Батарейный отсек под 8хD:

В отличие от R50 тут уже единое питание схемы и двигателя.

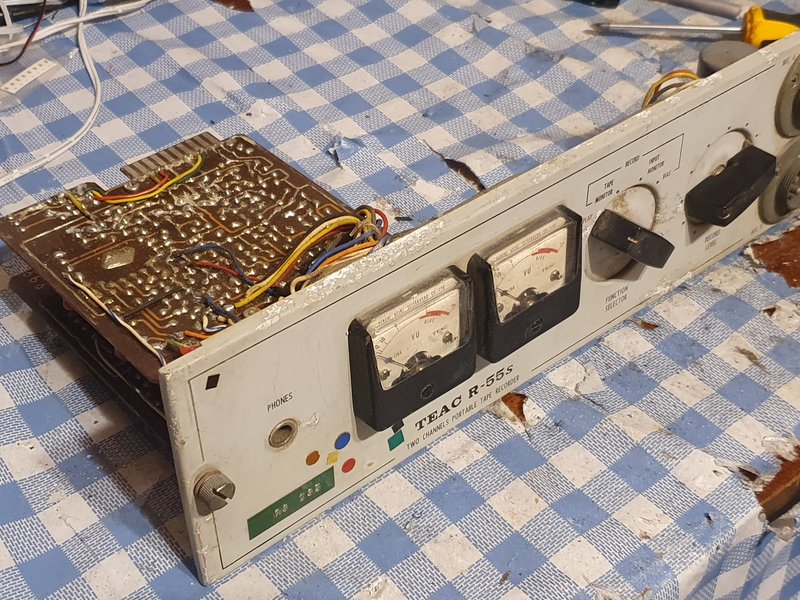

Электронная схема легко снимается:

ЛПМ:

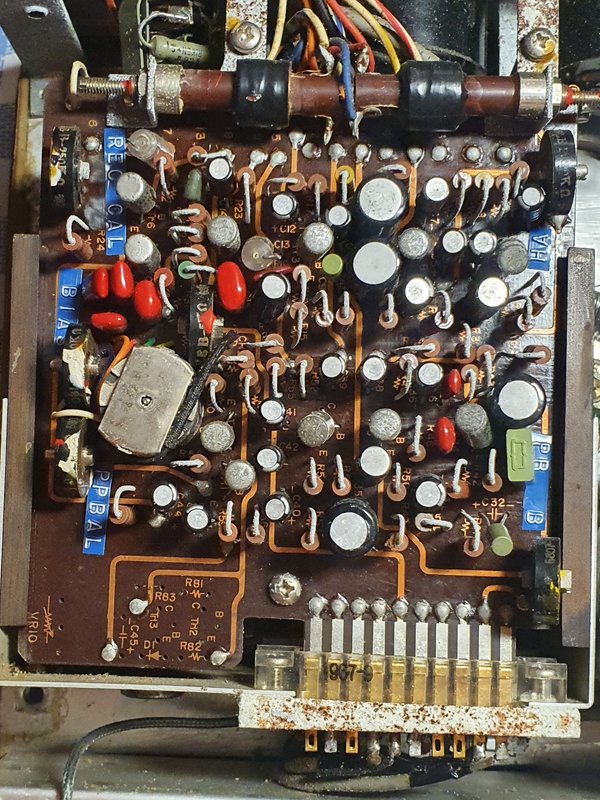

Плата УВ/УЗ:

Шильд на панели ЛПМ:

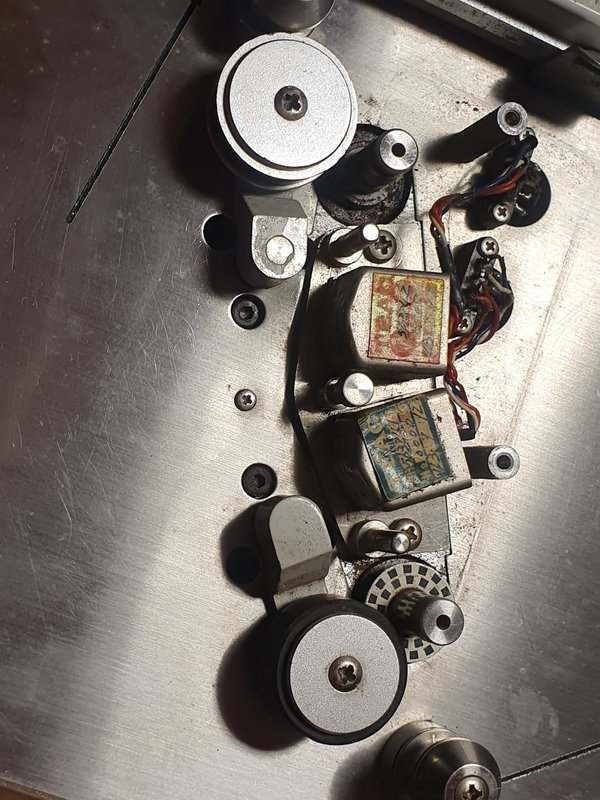

Блок головок:

Магнитофон стереофонический, 2 дороги, 19 см/сек. После замены пассиков довольно бодро заработал без какого-либо вмешательства в электронную часть, и даже хорошо настроился по измерительной ленте.

Алексей, спасибо! Класс! Репортёр-7 отдыхает)) Даже рядом не стоял))

Поздравляю!! Находка очень интересная!

Starlight, RV3DOI, спасибо, коллеги! До сих пор в интернете была только пара мутных фоток R55S. По звуку неплохой аппарат, кстати.

Алексей, поздравляю с интересной находкой!

Alexandr, спасибо! И Вам удачных находок!
Линейка братьев-акробатьев:

Слева направо: патефонный Sony PT4/EM1, Teac R50, Teac R55S.

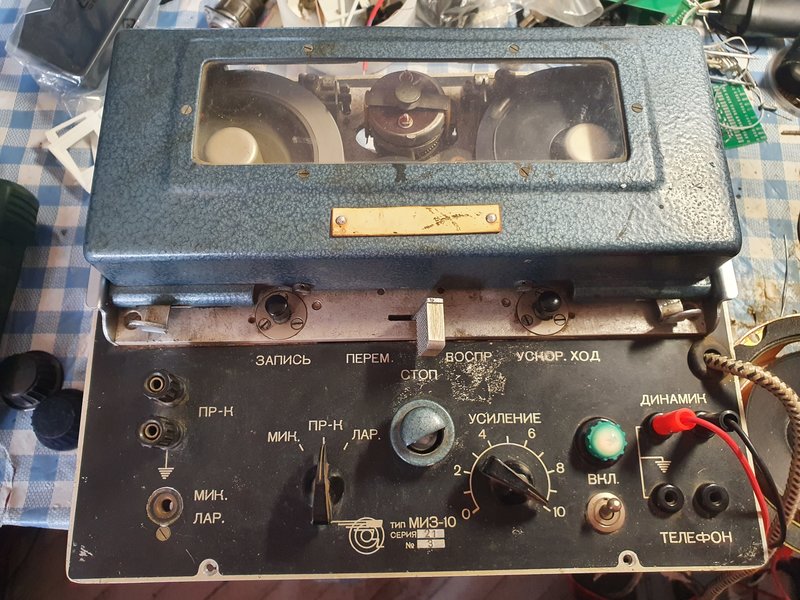

Неожиданно на меня свалился ещё один МИЗ-10:

В отличие от имеющегося экземпляра, тут кассета с крышкой, колпачок лампы сети и гнездо наушников тоже на месте. Аппарат оказался исправен, потребовалась только стандартная для МИЗ-10 процедура - регулировка тормозов.
На проволоке записана советская попса конца 70-х.
МИЗ-9 бы ещё найти для комплекту...

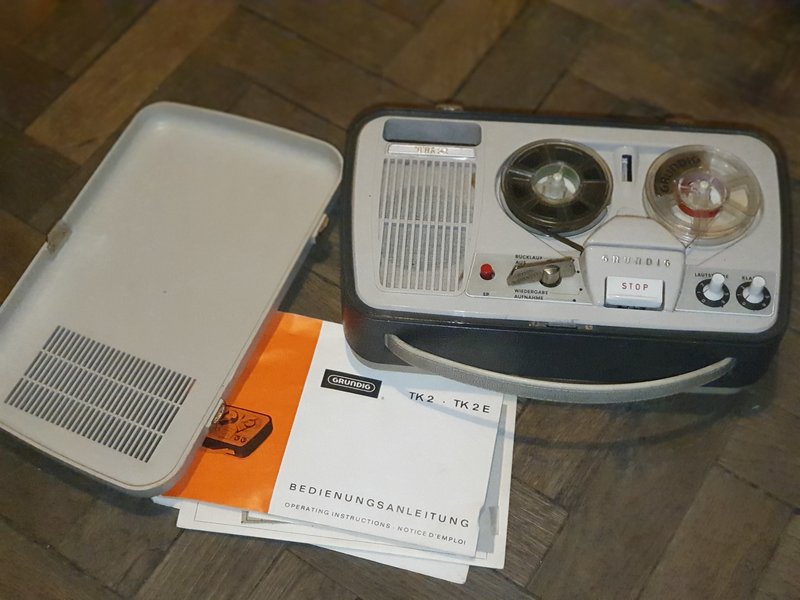

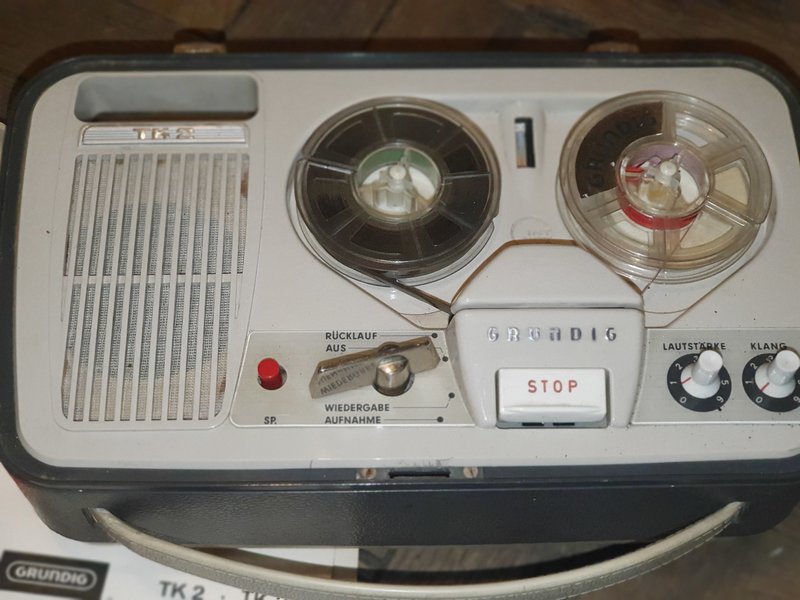

В дополнение к уже имеющемуся в коллекции Grundig TK1 прекрасно сохранившийся Grundig TK2 с бумагами:



Главное - все шильды на месте, обычно они утрачены.
Grundig TK2 отличается от TK1 наличием регулятора тембра. Других отличий пока не обнаружил.

Немного не по теме коллекции: обзавёлся тут CRT-проектором Sony VPH-1252.
Совершенно монструозный ящик весом килограмм 60-70:

В мануале заявлена максимальная диагональ экрана 7,5 метров, посмотрим, посмотрим...
Для меня он интересен наличием SRGB-входов и аналоговой схемой синхронизации. Первое пользительно при подключении ретро-компьютеров типа моего Ориона-128, второе пользительно при просмотре видео с аналоговых видеомагнитофонов. Современные проекторы даже при кратковременном сбое синхронизации гасят экран секунды на 3, что крайне неприятно. Проектор с аналоговой синхрой не гасит картинку при сбое.
Включил, аппарат работает, фокусируется, но цвета не сводятся:

Оказалось забавно - проектор рассчитан на три диапазона расстояний до экрана: до 3 метров, от 3 до 6 метров, от 6 метров пока не надоест. И в зависимости от выбранного диапазона устанавливаются специальные проставки под левый и правый обьективы. С завода проектор шёл с тремя наборами проставок, но с тех пор прошло ну очень много лет, и вся комплектация давно утрачена. В имеющийся у меня экземпляр оказались установлены проставки, маркированные "S", под ближнюю зону. А на данный момент расстояние до экрана порядка 6 метров. Ничего, напечатаю проставки нужной геометрии на 3Д принтере.

Gefest писал(а): ↑

25 авг 2022, 12:38

Grundig TK1

Алексей, Грюндиг просто класс!!!

Starlight, там внутри обнаружилась веселуха... Ни разу не видел, чтобы батарейки ТАК протекали. )) Завтра выложу фото.

Gefest писал(а): ↑

05 сен 2022, 21:42

Ни разу не видел, чтобы батарейки ТАК протекали

Как правило про батарейки в последнюю очередь вспоминал народ..

Батареечка протекла:


Заклёпки резиновых ножек были съедены электролитом напрочь, и ножки держались на нижней крышке за счёт силы поверхностного натяжения. )) Поставил винтики.

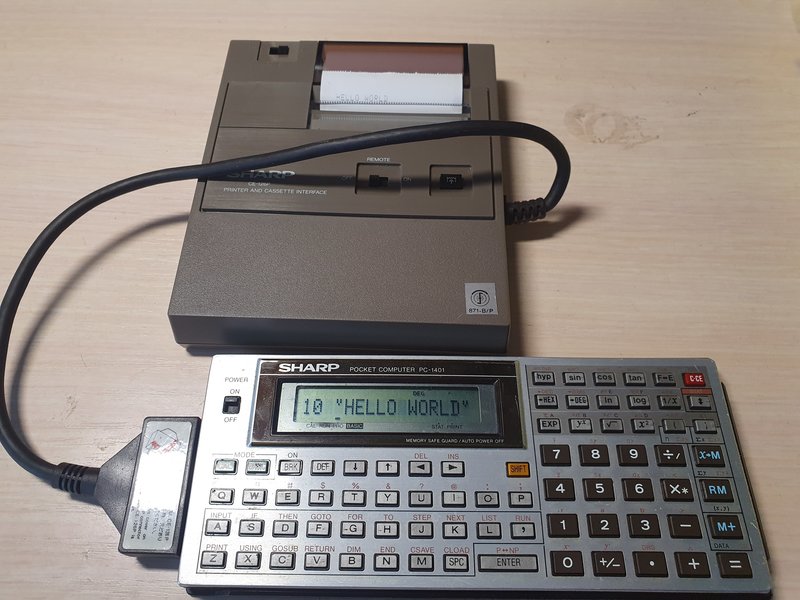

Пы-сы, наконец подключил недавно приобретённый модуль принтера и сопряжения с магнитофоном к своему бейсик-калькулятору Sharp PC-1401:

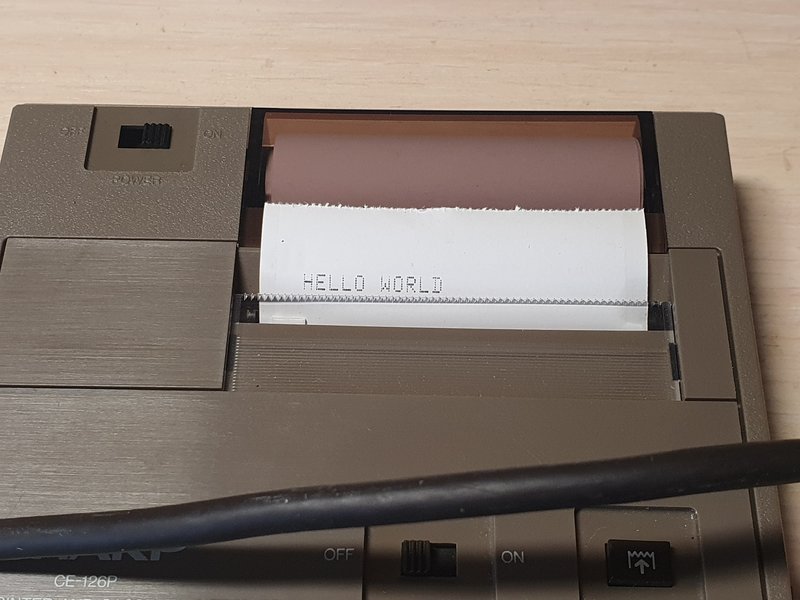

По традиции Hello world:

Даже родная термобумага не протухла за 30 с гаком лет!
Калькулятор был привезён моим братом из Германии во второй половине 80-х. При горкоме комсомола был организован интерклуб, в котором брат принимал самое деятельное участие. Он несколько раз ездил по обмену в Германию, пока лавочку не прикрыли. По легенде калькулятор был подарен ему директором местного филиала Sharp. Калькулятор имел заводской дефект (наплыв лака на площадку кнопки сброса), и поэтому не мог быть пущен в продажу.
Чтобы подзаработать валюты брат пристроился кашеваром в бригаду, которая строила этому директору дачу. Директору настолько понравились блины с красной икрой, что он сделал брату такой вот подарок. Охотно верю, т.к. такой калькулятор стоил в то время совсем недетских денег (180-200 долларов), а с валютой у брата был довольно серьёзный напряг, чтобы делать такие спонтанные покупки.
Брату подарок не пригодился, и он в начале 90-х отдал калькулятор мне. Девайс здорово помогал мне в институте, аспирантуре и в инженерной работе, однако с появлением адекватных сред математического моделирования отправился на полку в начале нулевых. Тем не менее, он до сих пор исправен.
Помимо модуля принтера и сопряжения, к данному калькулятору делались и другие опции: блок 3,5" дисковода и монофонический кассетный магнитофончик.

Немного поснимал выступление группы Thunderbeats в баре "Столярка". Снимал на чёрно-белый кассетный видеомагнитофон Akai VT-350.
https://youtu.be/KyEblCMEmOQ

Gefest, Приветствую.Отличная стилизация под андеграундную атмосферную запись.Солист на Мика молодого похож.И местечко знатное.Меню у них лютое.Рядом с особняком Носова.Там в каждом кирпиче история.С уважением.Юрий.

FRGEORG, для камеры на видиконе было темновато. )) Но получилось атмосферно, да, и ЧБ пошло на пользу сюжету.

Прекрасно сохранившийся Hitachi TRQ-330:

Очень компактный и лёгкий кассетный диктофон Sharp CE-152 в родном чехольчике:

Всё бы ничего, но магнитофоны и диктофоны Sharp имели индекс RD, а данный аппарат - CE. На самом деле его основное назначение - запись и чтение программ для бейсик-калькуляторов Sharp типа моего PC-1401. Хотя как диктофон его тоже можно использовать.
Забавно, что в протокол заложено что-то типа файловой системы. В начале программы пишется заголовок с именем файла, и если перед загрузкой программы с кассеты ввести не Load, а Load "File.bas", то калькулятор будет ждать, пока магнитофон не докрутит кассету до файла File.bas, и загрузит в память именно его. Помимо сохранения программы на кассету якодзумы заложили в куркулятор возможность сохранить и все относящиеся к программе переменные.

Тринашечник Sanyo MR-120W:

Изделий этой фирмы у меня до сих пор не было в коллекции, так что не прошёл мимо.

Мои поздравления!
Симпатичная игрушка.

Alexandr, спасибо! В конце 60-х и начале 70-х японцы довольно массово клепали магнитофоны такого формата.
