Коллекция учебных электротехнических объектов

#1

#1 Непрочитанное сообщение Юный техник » 07 июн 2020, 02:51

Выделилась отдельная ветвь наших коллекций - учебное оборудование.

Здесь буду показывать демонстрационные приборы, наборы для сборки, конструкторы, вспомогательные элементы, производившиеся в основном для учебных заведений. Сюда попадает всё, что имеет какую-либо связь с электротехникой, иногда, возможно, косвенную. В основном собираются объекты до 1960-х, но есть немного исключений. Будут небольшие пересечения с коллекцией приборов.

Какие-то экспонаты в полном комплекте - с инструкцией и упаковкой. У некоторых чего-то не хватает. От чего-то есть только инструкция, а сам прибор "в розыске" - буду рад любой помощи в виде информационных и матетериально-технических дополнений.
Последний раз редактировалось Юный техник 07 июн 2020, 03:12, всего редактировалось 1 раз.

Аватара пользователя
Юный техник
Сообщения: 827
Зарегистрирован: 10 сен 2009, 23:07
Откуда: Питер
Поблагодарили: 7 раз

Re: Коллекция учебных электротехнических объектов

#2

#2 Непрочитанное сообщение Юный техник » 07 июн 2020, 02:57

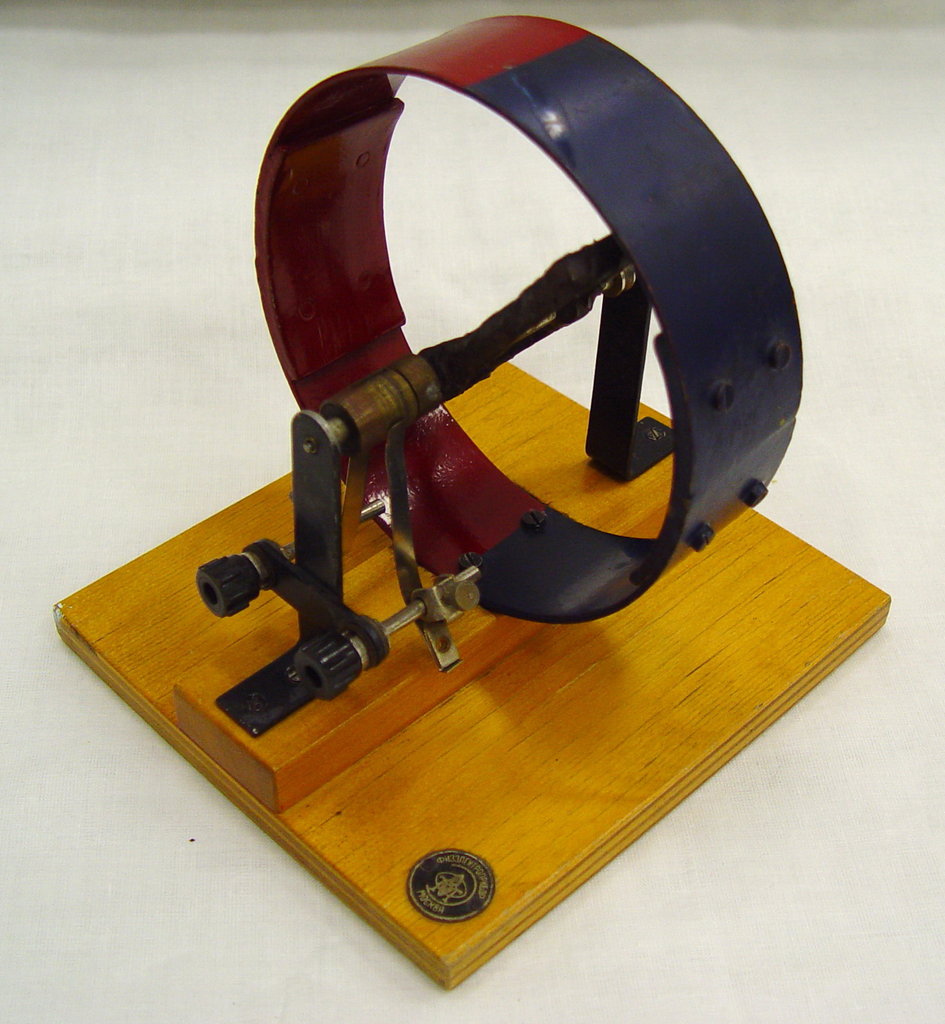

1. Электрическая машина постоянного тока. Завод Красный Октябрь, Одесса

Машина постоянного тока с постоянными магнитами. Очевидно, может работать в режиме генератора и двигателя. Приводной ремень утрачен.





Аватара пользователя
Юный техник
Сообщения: 827
Зарегистрирован: 10 сен 2009, 23:07
Откуда: Питер
Поблагодарили: 7 раз

Re: Коллекция учебных электротехнических объектов

#3

#3 Непрочитанное сообщение Юный техник » 07 июн 2020, 03:04

2. Модель вращающегося витка. Физэлектроприбор, Москва, февраль 1952









Аватара пользователя
gsmart
Сообщения: 3815
Зарегистрирован: 25 июл 2015, 22:14
Откуда: 57 RUS
Поблагодарили: 8 раз

Re: Коллекция учебных электротехнических объектов

#4

#4 Непрочитанное сообщение gsmart » 07 июн 2020, 11:32

Юный техник писал(а):Приводной ремень утрачен.
Гужевой ремень от швейных машинок должен подойти, зайдите в специализированные магазины с запчастями на швейные машинки или мастерские по ремонту швейных машин.

Аватара пользователя
Юный техник
Сообщения: 827
Зарегистрирован: 10 сен 2009, 23:07
Откуда: Питер
Поблагодарили: 7 раз

Re: Коллекция учебных электротехнических объектов

#5

#5 Непрочитанное сообщение Юный техник » 07 июн 2020, 22:35

gsmart писал(а):
Юный техник писал(а):Приводной ремень утрачен.
Гужевой ремень от швейных машинок должен подойти, зайдите в специализированные магазины с запчастями на швейные машинки или мастерские по ремонту швейных машин.
Спасибо за идею, попробую...

Аватара пользователя
Юный техник
Сообщения: 827
Зарегистрирован: 10 сен 2009, 23:07
Откуда: Питер
Поблагодарили: 7 раз

Re: Коллекция учебных электротехнических объектов

#6

#6 Непрочитанное сообщение Юный техник » 07 июн 2020, 22:38

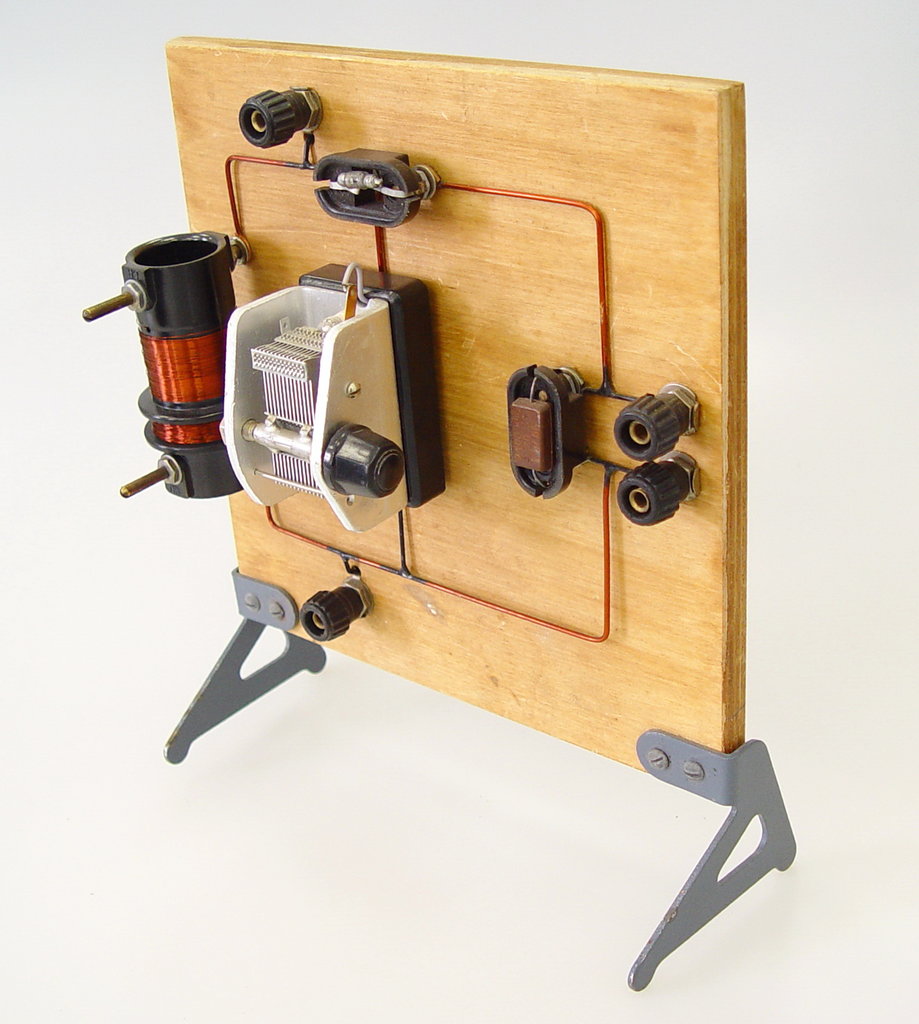

3. Детекторный приёмник. Завод "Электродело", Ленинград, 1965(6?)






Аватара пользователя
Юный техник
Сообщения: 827
Зарегистрирован: 10 сен 2009, 23:07
Откуда: Питер
Поблагодарили: 7 раз

Re: Коллекция учебных электротехнических объектов

#7

#7 Непрочитанное сообщение Юный техник » 07 июн 2020, 22:43

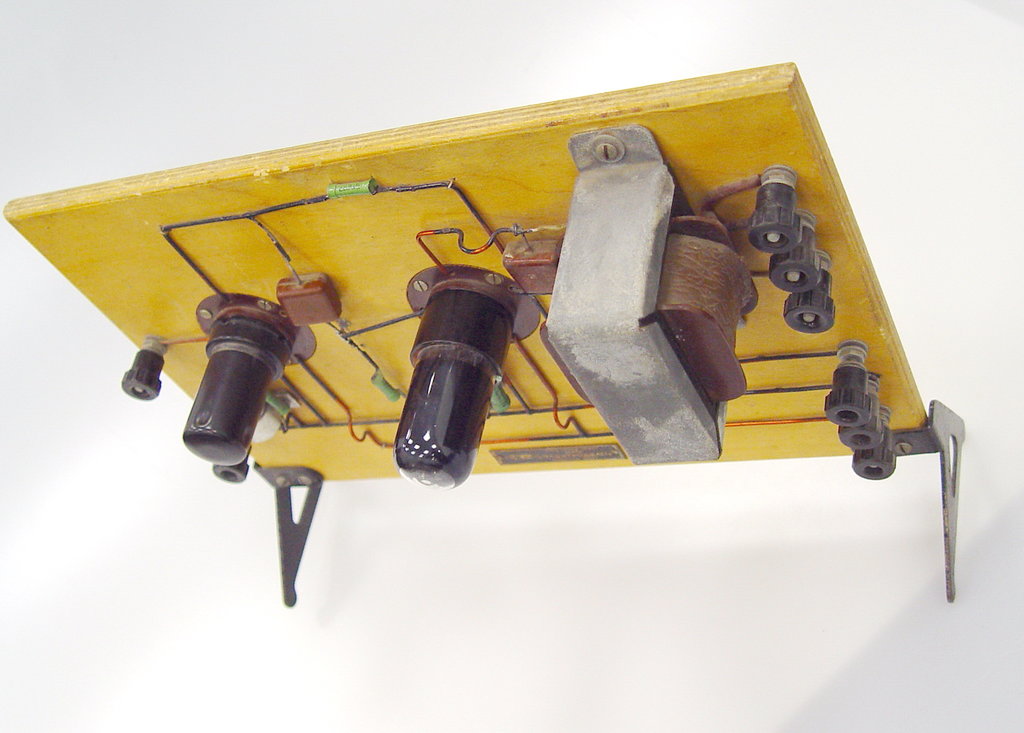

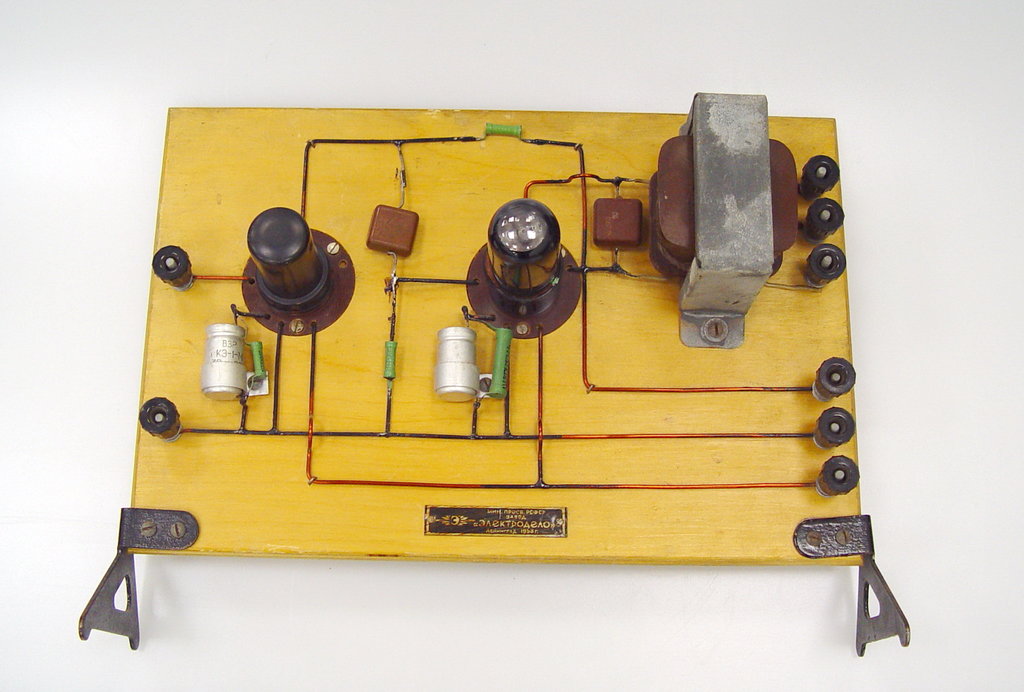

4. Двухламповый усилитель. Завод "Электродело", Ленинград, 1958

Мог работать с предыдущим приёмником. Далее должен подключаться к такой же панели с динамиком, но видел только пластиковую, более позднюю. Фанерных не попадалось...




Александр Хрисанов
Администратор форума
Сообщения: 9698
Зарегистрирован: 10 сен 2009, 22:58
Благодарил (а): 12 раз
Поблагодарили: 89 раз

Re: Коллекция учебных электротехнических объектов

#8

#8 Непрочитанное сообщение Александр Хрисанов » 07 июн 2020, 22:46

Там был пассик резиновый.
Ремень от швейных машинок там не работает, так как нет устройства для натяжения.
Александр Хрисанов. 198152, Санкт-Петербург, Автово, ул.Краснопутиловская, д.15. кв.23.
desoto53@mail.ru desoto53@yandex.ru
+7 921 882 16 96 (не всегда могу ответить на звонок, если что-то срочное, пожалуйста напишите СМС).

Александр Хрисанов
Администратор форума
Сообщения: 9698
Зарегистрирован: 10 сен 2009, 22:58
Благодарил (а): 12 раз
Поблагодарили: 89 раз

Re: Коллекция учебных электротехнических объектов

#9

#9 Непрочитанное сообщение Александр Хрисанов » 07 июн 2020, 22:51

Алексей, у меня есть двигатель-генератор от московского Физэлектроприбора, предположительно 1948 года.
Будете в наших краях, позвоните.

Александр Хрисанов. 198152, Санкт-Петербург, Автово, ул.Краснопутиловская, д.15. кв.23.
desoto53@mail.ru desoto53@yandex.ru
+7 921 882 16 96 (не всегда могу ответить на звонок, если что-то срочное, пожалуйста напишите СМС).

Аватара пользователя
Юный техник
Сообщения: 827
Зарегистрирован: 10 сен 2009, 23:07
Откуда: Питер
Поблагодарили: 7 раз

Re: Коллекция учебных электротехнических объектов

#10

#10 Непрочитанное сообщение Юный техник » 07 июн 2020, 22:59

Александр Хрисанов писал(а):Там был пассик резиновый.
Ремень от швейных машинок там не работает, так как нет устройства для натяжения.
Бывают в машинках и круглого сечения, резиновые. Правда таких длинных не встречал, но не особо и занимался этим вопросом
Александр Хрисанов писал(а):Алексей, у меня есть двигатель-генератор от московского Физэлектроприбора, предположительно 1948 года.
Будете в наших краях, позвоните.
Спасибо, обязательно

Аватара пользователя
Vygandas
Сообщения: 3883
Зарегистрирован: 20 сен 2009, 11:04
Откуда: Вильнюс, Литва
Благодарил (а): 4 раза
Поблагодарили: 15 раз

Re: Коллекция учебных электротехнических объектов

#11

#11 Непрочитанное сообщение Vygandas » 07 июн 2020, 23:05

Юный техник
Бывают в машинках и круглого сечения, резиновые. Правда таких длинных не встречал, но не особо и занимался этим вопросом
А я вообще помню кожаные, которые после работы снимали чтоб не растягивались !
Старший сержант Советской армии, в запасе

Аватара пользователя
Юный техник
Сообщения: 827
Зарегистрирован: 10 сен 2009, 23:07
Откуда: Питер
Поблагодарили: 7 раз

Re: Коллекция учебных электротехнических объектов

#12

#12 Непрочитанное сообщение Юный техник » 07 июн 2020, 23:12

Vygandas писал(а):Юный техник
Бывают в машинках и круглого сечения, резиновые. Правда таких длинных не встречал, но не особо и занимался этим вопросом
А я вообще помню кожаные, которые после работы снимали чтоб не растягивались !
Это приводные - они сюда не подойдут, толстые очень. А в современных машинках приводные вообще зубчатые обычно, но есть ещё какие-то

Аватара пользователя
Vygandas
Сообщения: 3883
Зарегистрирован: 20 сен 2009, 11:04
Откуда: Вильнюс, Литва
Благодарил (а): 4 раза
Поблагодарили: 15 раз

Re: Коллекция учебных электротехнических объектов

#13

#13 Непрочитанное сообщение Vygandas » 07 июн 2020, 23:17

Юный техник, не толстые ! Под 6 мм и запросто крутили. Просто местные кожевники еще знали кое какие секреты ...
Старший сержант Советской армии, в запасе

Аватара пользователя
Юный техник
Сообщения: 827
Зарегистрирован: 10 сен 2009, 23:07
Откуда: Питер
Поблагодарили: 7 раз

Re: Коллекция учебных электротехнических объектов

#14

#14 Непрочитанное сообщение Юный техник » 07 июн 2020, 23:25

Vygandas писал(а):Юный техник, не толстые ! Под 6 мм и запросто крутили. Просто местные кожевники еще знали кое какие секреты ...
Тогда тоже проверю, такие где-то у нас хранятся - длинные...

Аватара пользователя
Юный техник
Сообщения: 827
Зарегистрирован: 10 сен 2009, 23:07
Откуда: Питер
Поблагодарили: 7 раз

Re: Коллекция учебных электротехнических объектов

#15

#15 Непрочитанное сообщение Юный техник » 08 июн 2020, 00:07

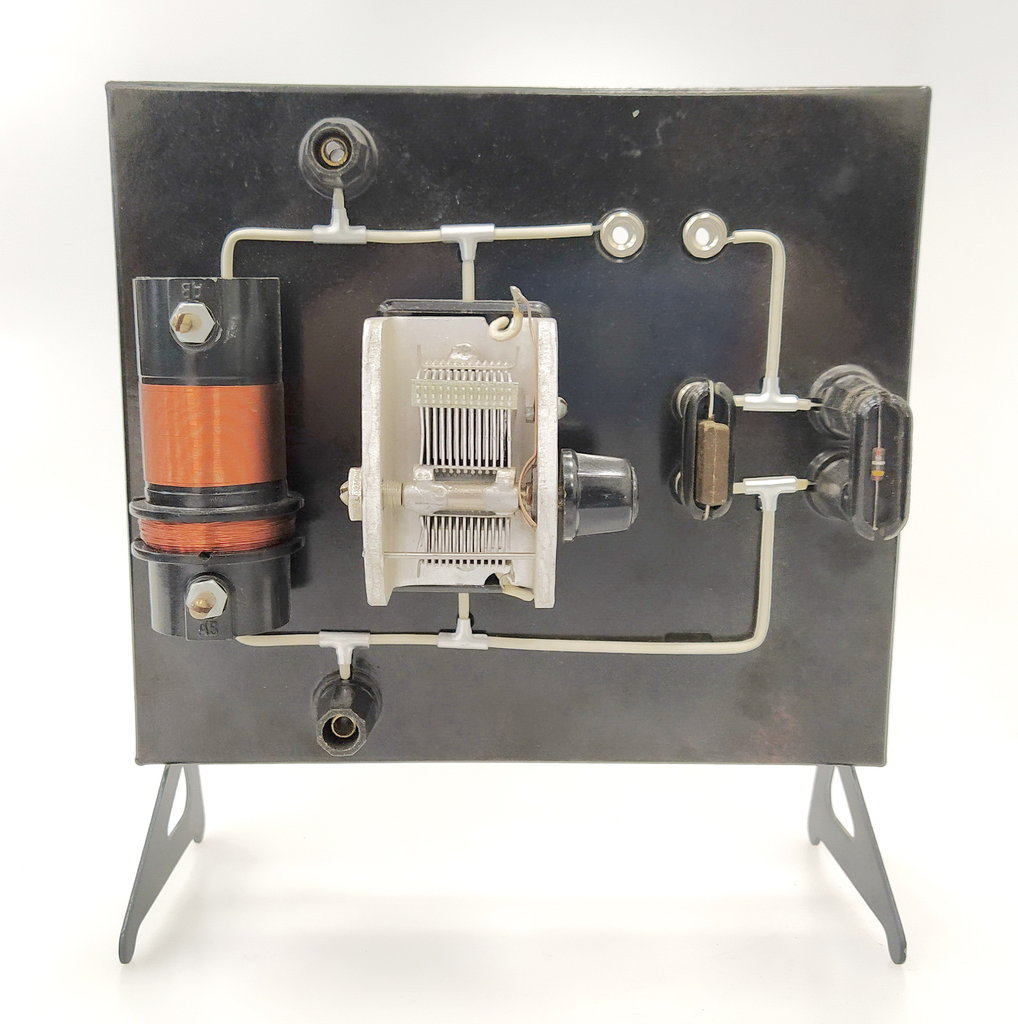

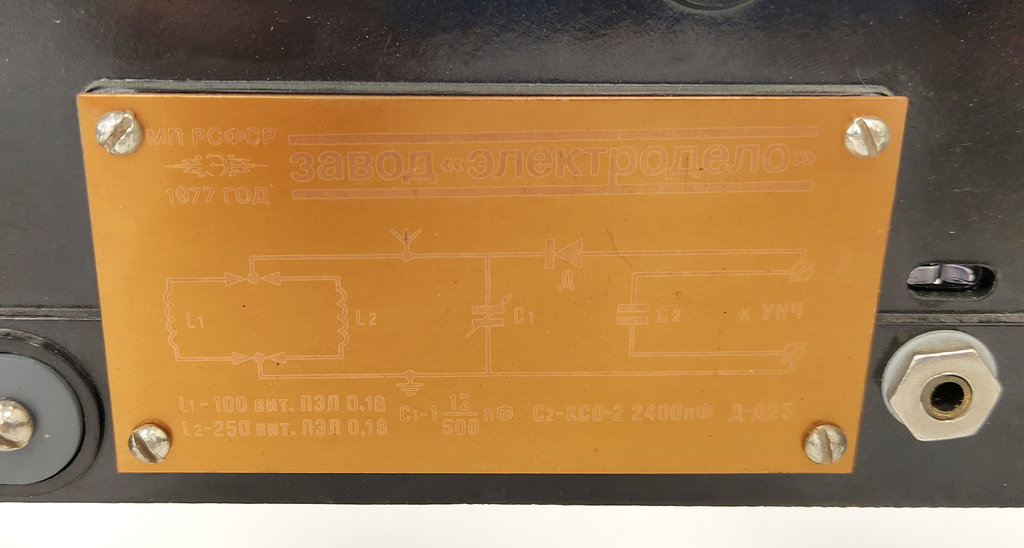

5. Детекторный приёмник, аналогичный №3, но в пластике. Завод "Электродело", Ленинград, 1977 г.





Аватара пользователя
Vygandas
Сообщения: 3883
Зарегистрирован: 20 сен 2009, 11:04
Откуда: Вильнюс, Литва
Благодарил (а): 4 раза
Поблагодарили: 15 раз

Re: Коллекция учебных электротехнических объектов

#16

#16 Непрочитанное сообщение Vygandas » 08 июн 2020, 00:13

Юный техник
Детекторный приёмник, аналогичный №3, но в пластике.
Диод не туда воткнут :)
Старший сержант Советской армии, в запасе

Аватара пользователя
Юный техник
Сообщения: 827
Зарегистрирован: 10 сен 2009, 23:07
Откуда: Питер
Поблагодарили: 7 раз

Re: Коллекция учебных электротехнических объектов

#17

#17 Непрочитанное сообщение Юный техник » 08 июн 2020, 00:27

Vygandas писал(а):Юный техник
Детекторный приёмник, аналогичный №3, но в пластике.
Диод не туда воткнут :)
Это не я - это последний школьник, который пользовался. Оставлено для аутентичности... :yes:

Аватара пользователя
tml1984
Сообщения: 2253
Зарегистрирован: 31 июл 2014, 16:59
Откуда: г. Москва, родом из СССР
Благодарил (а): 4 раза
Поблагодарили: 22 раза
Контактная информация:

Re: Коллекция учебных электротехнических объектов

#18

#18 Непрочитанное сообщение tml1984 » 08 июн 2020, 00:38

Красота. Возможно у меня коне что тоже осталось! Посмотрю!
Собиратель батарейных бытовых катушечных магнитофонов производства СССР.
Моя коллекция

Аватара пользователя
Юный техник
Сообщения: 827
Зарегистрирован: 10 сен 2009, 23:07
Откуда: Питер
Поблагодарили: 7 раз

Re: Коллекция учебных электротехнических объектов

#19

#19 Непрочитанное сообщение Юный техник » 08 июн 2020, 22:43

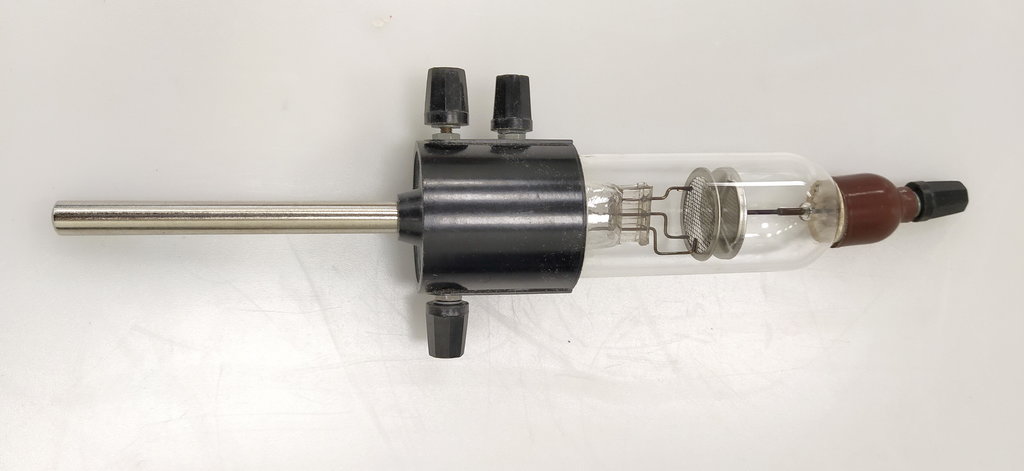

6. Панель для изучения лампы. Завод "Электродело", Ленинград, 1977 г.

Лампа стоит не совсем правильная, но зато красивая



Аватара пользователя
Юный техник
Сообщения: 827
Зарегистрирован: 10 сен 2009, 23:07
Откуда: Питер
Поблагодарили: 7 раз

Re: Коллекция учебных электротехнических объектов

#20

#20 Непрочитанное сообщение Юный техник » 09 июн 2020, 00:00

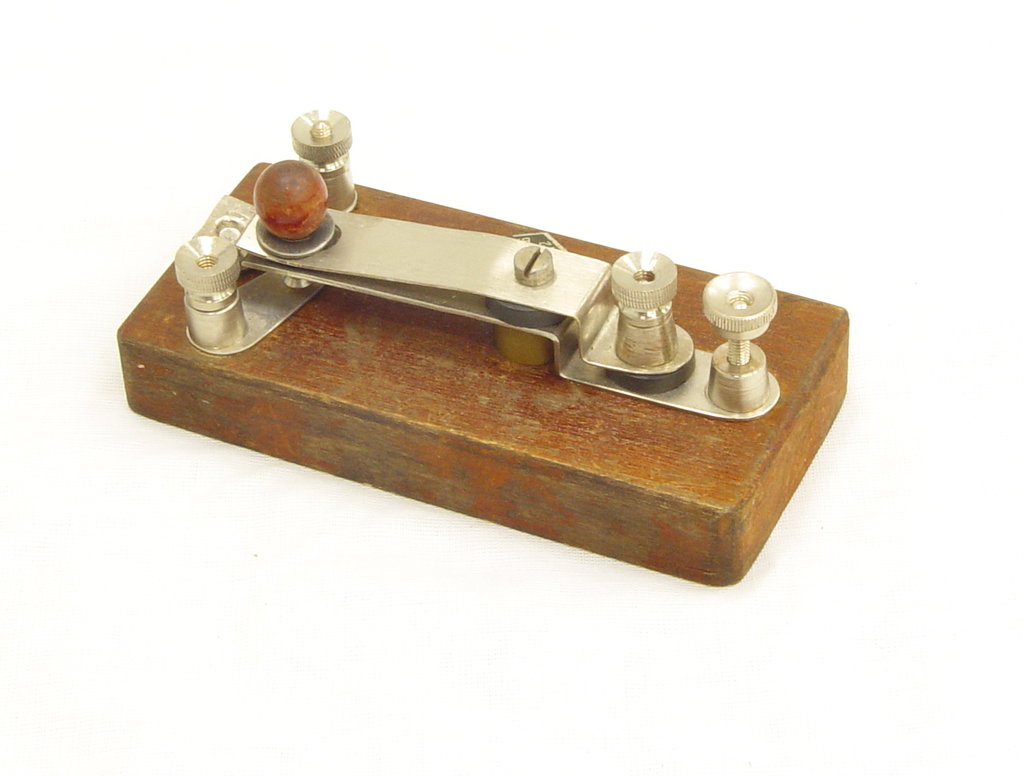

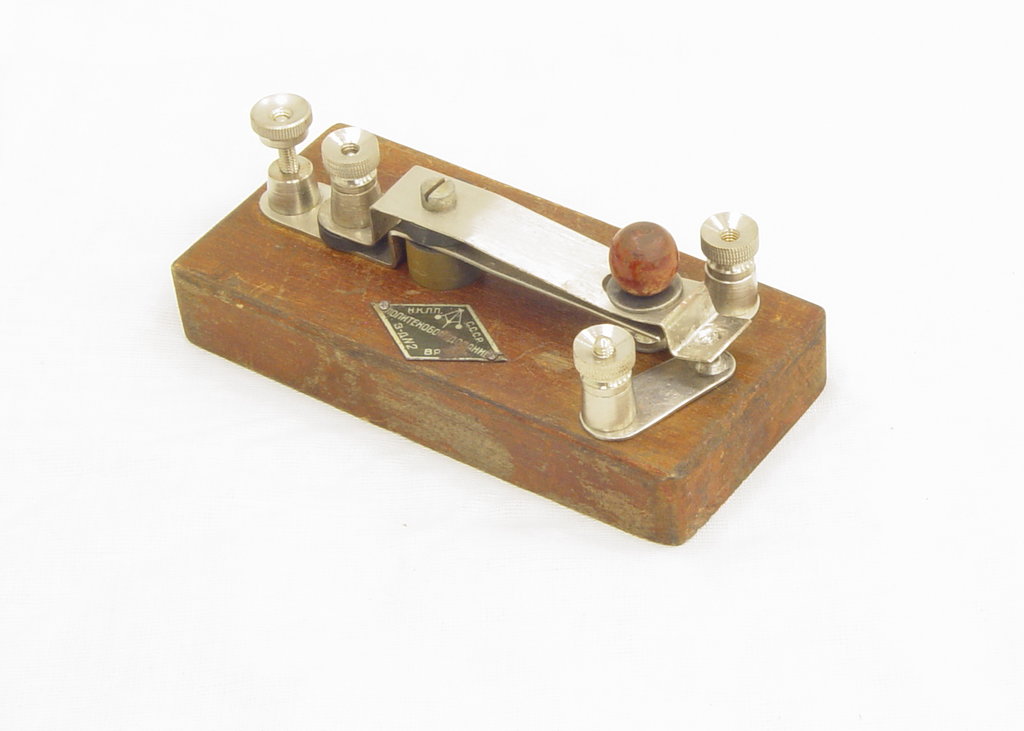

7. Телеграфный аппарат (демонстрационная модель). Завод "Физэлектроприбор", Москва, 1956-57 г.

Похоже, им ни разу не пользовались, только хранили





Сцилли
Сообщения: 498
Зарегистрирован: 27 июл 2015, 22:05
Благодарил (а): 1 раз
Поблагодарили: 4 раза

Re: Коллекция учебных электротехнических объектов

#21

#21 Непрочитанное сообщение Сцилли » 09 июн 2020, 22:07

Не понятно, чего эта тема открыта в разделе "коллекционеры"? Уж лучше перенести в "исторический раздел".
Уже выкладывал в "опознайке", но сам докопался, правда, не полностью.

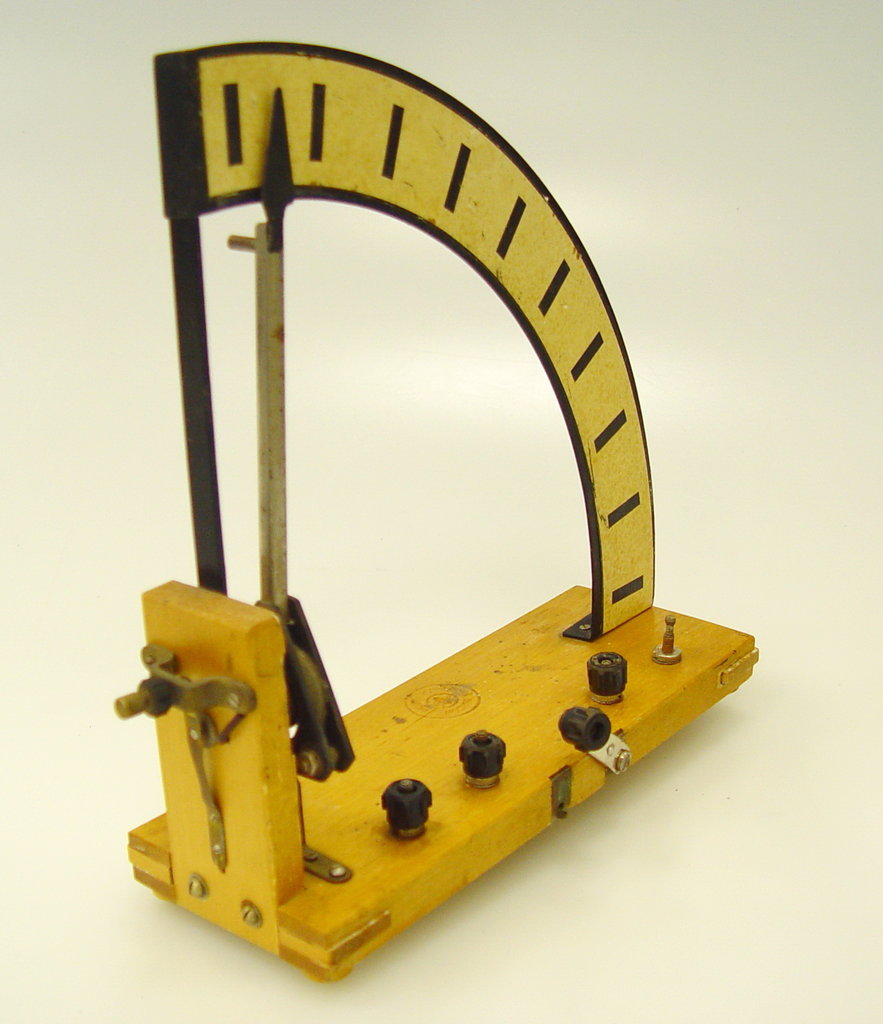

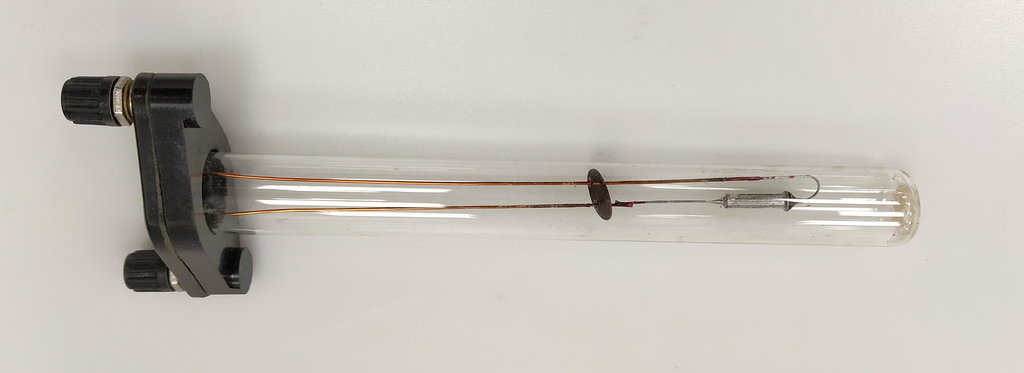

Прибор демонстрации изменения сопротивления металла при нагреве. В инете не нашел, кажется, не хватает комплектующих в обведенном желтым квадратом месте что-то должно еще было быть? И, зачем напротив лампочки (6в, 21 св.) отверстие сзади? Какой-нить люксометр для определения яркости?. По наитию собрал так, может не правильно?Изображение

Аватара пользователя
Юный техник
Сообщения: 827
Зарегистрирован: 10 сен 2009, 23:07
Откуда: Питер
Поблагодарили: 7 раз

Re: Коллекция учебных электротехнических объектов

#22

#22 Непрочитанное сообщение Юный техник » 09 июн 2020, 22:24

Сцилли писал(а):Не понятно, чего эта тема открыта в разделе "коллекционеры"? Уж лучше перенести в "исторический раздел".
Потому, что это тема не про историю этого направления вообще, а про персональную коллекцию. Я некоторое время думал, где более уместен такой формат, решил, что именно в этой теме. (Ещё про это есть стишок про деда, внука и ослика...)
Сцилли писал(а):Прибор демонстрации изменения сопротивления металла при нагреве. В инете не нашел, кажется, не хватает комплектующих в обведенном желтым квадратом месте что-то должно еще было быть? И, зачем напротив лампочки (6в, 21 св.) отверстие сзади? Какой-нить люксометр для определения яркости?. По наитию собрал так, может не правильно?
Такого прибора не встречал, не уверен, что он демонстрационный. Отверстие, думаю, просто для контроля, что лампочка вообще горит

Аватара пользователя
Юный техник
Сообщения: 827
Зарегистрирован: 10 сен 2009, 23:07
Откуда: Питер
Поблагодарили: 7 раз

Re: Коллекция учебных электротехнических объектов

#23

#23 Непрочитанное сообщение Юный техник » 09 июн 2020, 23:05

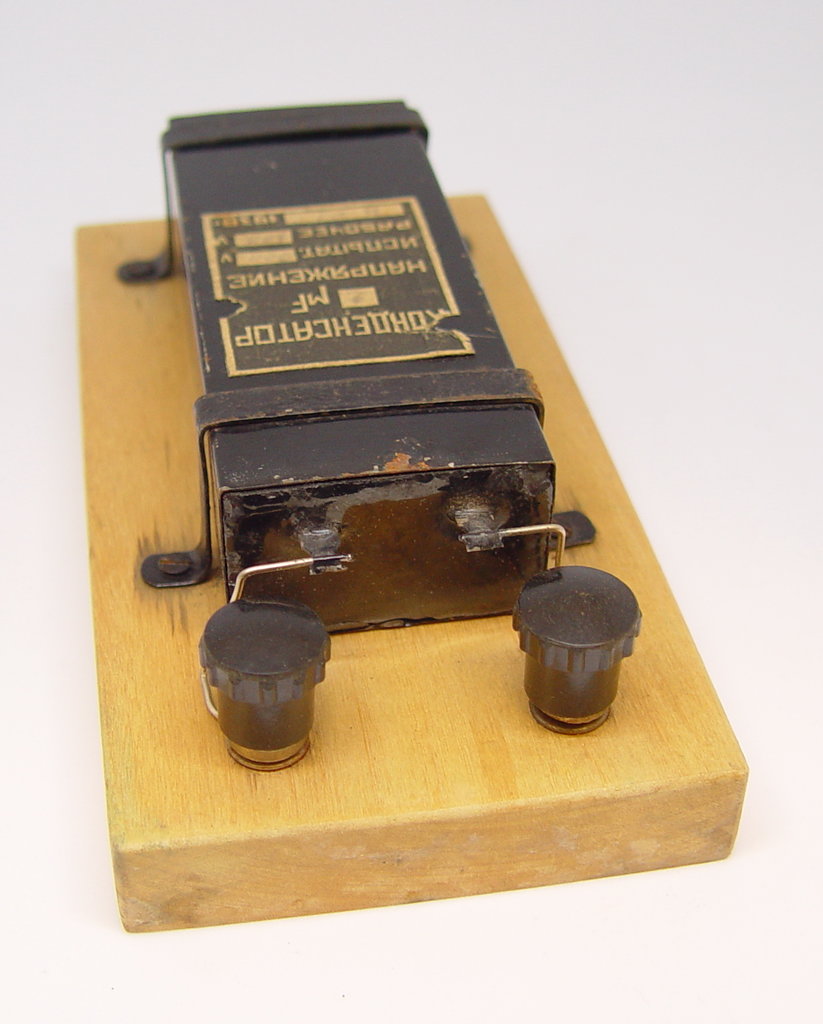

8. Конденсатор. 1939 г.

Пожалуй, самое простое пособие - взяли стандартный конденсатор и прикрутили к досточке, добавив клеммы для удобства. Возможно, что это элемент от набора, из которого можно было что-то собрать




Аватара пользователя
Юный техник
Сообщения: 827
Зарегистрирован: 10 сен 2009, 23:07
Откуда: Питер
Поблагодарили: 7 раз

Re: Коллекция учебных электротехнических объектов

#24

#24 Непрочитанное сообщение Юный техник » 09 июн 2020, 23:31

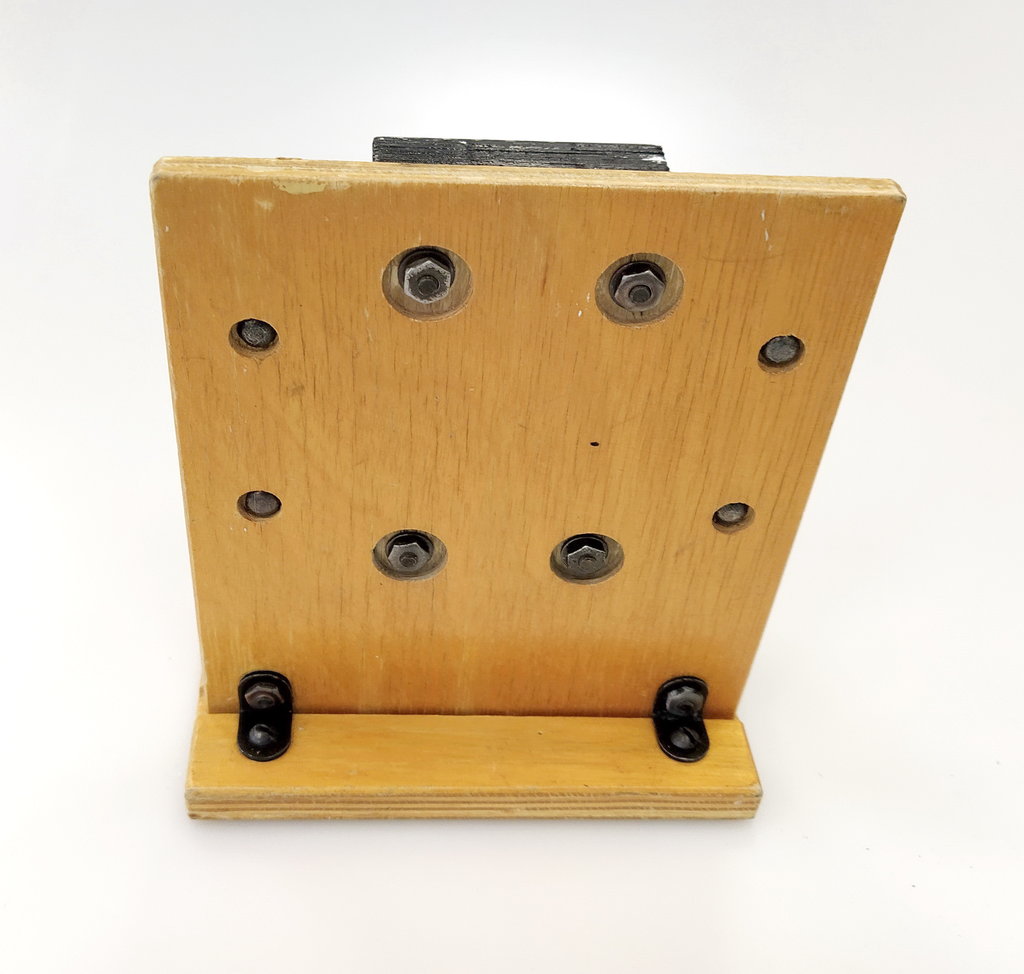

9. Трансформатор 4/120. Завод "Физэлектроприбор"




Аватара пользователя
Юный техник
Сообщения: 827
Зарегистрирован: 10 сен 2009, 23:07
Откуда: Питер
Поблагодарили: 7 раз

Re: Коллекция учебных электротехнических объектов

#25

#25 Непрочитанное сообщение Юный техник » 10 июн 2020, 00:10

10. Как это называется, не знаю. Физэлектроприбор, 1955 г.

Насколько понимаю, показывает индуктивную связь в зависимости от угла между катушками





Аватара пользователя
RomanSavel
Администратор форума
Сообщения: 3110
Зарегистрирован: 24 сен 2012, 20:55
Откуда: Москва (район Марьина Роща), Дмитровский р-н МО
Благодарил (а): 150 раз
Поблагодарили: 78 раз
Контактная информация:

Re: Коллекция учебных электротехнических объектов

#26

#26 Непрочитанное сообщение RomanSavel » 11 июн 2020, 06:14

Юный техник писал(а): Потому, что это тема не про историю этого направления вообще, а про персональную коллекцию. Я некоторое время думал, где более уместен такой формат, решил, что именно в этой теме.
И правильно! Автору темы плюс.
Очень интересно, да и определенная ностальгия по советской школе.
Кое-что из этого припоминаю и из кабинета физики школы, которую заканчивал когда-то я.
С уважением, Роман Иванюшкин
rivanyushkin@gmail.com

Аватара пользователя
Юный техник
Сообщения: 827
Зарегистрирован: 10 сен 2009, 23:07
Откуда: Питер
Поблагодарили: 7 раз

Re: Коллекция учебных электротехнических объектов

#27

#27 Непрочитанное сообщение Юный техник » 11 июн 2020, 23:19

11. Осциллограф. Физэлектроприбор, Москва, 1953 (58?) г.

Зеркальная "карусель" в комплекте не шла, может ещё в каких опытах применялась.






Аватара пользователя
Юный техник
Сообщения: 827
Зарегистрирован: 10 сен 2009, 23:07
Откуда: Питер
Поблагодарили: 7 раз

Re: Коллекция учебных электротехнических объектов

#28

#28 Непрочитанное сообщение Юный техник » 11 июн 2020, 23:44

12. Катушка для демонстрации магнитного поля тока. Завод №4 "Физэлектроприбор", Москва, 1963 г.

Позволяет демонстрировать:
1. Действие тока на магнитную стрелку
2. Магнитный спектр кругового тока
3. Расположение магнитных силовых линий поля кругового тока
4. Взаимодействие полей двух катушек с током
5. Возникновение индукционного тока




Аватара пользователя
Юный техник
Сообщения: 827
Зарегистрирован: 10 сен 2009, 23:07
Откуда: Питер
Поблагодарили: 7 раз

Re: Коллекция учебных электротехнических объектов

#29

#29 Непрочитанное сообщение Юный техник » 12 июн 2020, 00:43

13. Индуктор высоковольтный ИВ-100. Завод "Электродело", Ленинград, 1961 г.

Другое название - катушка Румкорфа. Утрачен один разрядник, с диском. Выдаёт 6-10 кВ





Аватара пользователя
Юный техник
Сообщения: 827
Зарегистрирован: 10 сен 2009, 23:07
Откуда: Питер
Поблагодарили: 7 раз

Re: Коллекция учебных электротехнических объектов

#30

#30 Непрочитанное сообщение Юный техник » 12 июн 2020, 19:54

14. Высокочастотный трансформатор. Завод "Электродело", Ленинград, 1962

Трансформатор Тесла - питается от катушки Румкорфа и позволяет показывать различные эффекты, связанные с высокочастотными токами высокого напряжения.






Аватара пользователя
Юный техник
Сообщения: 827
Зарегистрирован: 10 сен 2009, 23:07
Откуда: Питер
Поблагодарили: 7 раз

Re: Коллекция учебных электротехнических объектов

#31

#31 Непрочитанное сообщение Юный техник » 14 июн 2020, 00:02

Несколько ключей или рубильников - в общем коммутационные элементы

15. Вкл-Выкл. Физэлектроприбор. Утрачена ручка



16. Перекидной рубильник. Физэлектроприбор



17. Замысловатый "нажимной" ключ. Политехоборудование, Завод №2, Вятка. До 1934 г. вероятно




Аватара пользователя
Юный техник
Сообщения: 827
Зарегистрирован: 10 сен 2009, 23:07
Откуда: Питер
Поблагодарили: 7 раз

Re: Коллекция учебных электротехнических объектов

#32

#32 Непрочитанное сообщение Юный техник » 14 июн 2020, 00:24

18. Триод электровакуумный демонстрационный. Завод "Электродело", Ленинград, 1976




Аватара пользователя
RomanSavel
Администратор форума
Сообщения: 3110
Зарегистрирован: 24 сен 2012, 20:55
Откуда: Москва (район Марьина Роща), Дмитровский р-н МО
Благодарил (а): 150 раз
Поблагодарили: 78 раз
Контактная информация:

Re: Коллекция учебных электротехнических объектов

#33

#33 Непрочитанное сообщение RomanSavel » 14 июн 2020, 00:48

Юный техник писал(а):18. Триод электровакуумный демонстрационный. Завод "Электродело", Ленинград, 1976
Конструкция очень даже наглядная :thumbs_up
С уважением, Роман Иванюшкин
rivanyushkin@gmail.com

Аватара пользователя
Юный техник
Сообщения: 827
Зарегистрирован: 10 сен 2009, 23:07
Откуда: Питер
Поблагодарили: 7 раз

Re: Коллекция учебных электротехнических объектов

#34

#34 Непрочитанное сообщение Юный техник » 14 июн 2020, 01:19

19. Термосопротивление. Физэлектроприбор, Москва. Вероятно 1970-е

Его вроде нужно было погружать в стакан с горячей водой




Аватара пользователя
Юный техник
Сообщения: 827
Зарегистрирован: 10 сен 2009, 23:07
Откуда: Питер
Поблагодарили: 7 раз

Re: Коллекция учебных электротехнических объектов

#35

#35 Непрочитанное сообщение Юный техник » 14 июн 2020, 19:39

20. Индикатор ионизирующих частиц. Электродело, Ленинград, 1971 г.

Упрощённый счётчик Гейгера. Работает в совокупности с УНЧ и динамиком






Аватара пользователя
Юный техник
Сообщения: 827
Зарегистрирован: 10 сен 2009, 23:07
Откуда: Питер
Поблагодарили: 7 раз

Re: Коллекция учебных электротехнических объектов

#36

#36 Непрочитанное сообщение Юный техник » 14 июн 2020, 21:01

21. Фотореле. Завод "Электродело", Ленинград, 13 апр. 1960 г.




Аватара пользователя
Юный техник
Сообщения: 827
Зарегистрирован: 10 сен 2009, 23:07
Откуда: Питер
Поблагодарили: 7 раз

Re: Коллекция учебных электротехнических объектов

#37

#37 Непрочитанное сообщение Юный техник » 16 июн 2020, 00:15

22. Электроконструктор №3. Детский разборный телеграф и телефон. Физэлектроприбор, Москва





Аватара пользователя
ДедФеном
Сообщения: 3258
Зарегистрирован: 26 июл 2015, 22:16
Откуда: Харьков
Благодарил (а): 193 раза
Поблагодарили: 56 раз

Re: Коллекция учебных электротехнических объектов

#38

#38 Непрочитанное сообщение ДедФеном » 16 июн 2020, 00:27

Юный техник писал(а):14. Высокочастотный трансформатор. Завод "Электродело", Ленинград, 1962

Трансформатор Тесла - питается от катушки Румкорфа и позволяет показывать различные эффекты, связанные с высокочастотными токами высокого напряжения.

Спасибо , теперь я знаю от чего у меня лежит катушка с таким толстым проводом. В своё время подобрал её на школьной мусорке где до меня увы всё уже разбомжевали. Знал что от учебного пособия но не мог понять от какого. Хочу когда-то попробовать её применить в приёмнике на КВ диапазоне , добротность у неё отличная.
Ні це не зброя це мирний механізм
І в ньом транзистори і лампи
І возростає оптімізм далеко ми пишли від мавпи...

Аватара пользователя
Юный техник
Сообщения: 827
Зарегистрирован: 10 сен 2009, 23:07
Откуда: Питер
Поблагодарили: 7 раз

Re: Коллекция учебных электротехнических объектов

#39

#39 Непрочитанное сообщение Юный техник » 19 июн 2020, 00:05

23. Набор по радиотехнике для восьмилетней школы. Физэлектроприбор, Москва

Детекторный приёмник "модульный"





Аватара пользователя
Юный техник
Сообщения: 827
Зарегистрирован: 10 сен 2009, 23:07
Откуда: Питер
Поблагодарили: 7 раз

Re: Коллекция учебных электротехнических объектов

#40

#40 Непрочитанное сообщение Юный техник » 19 июн 2020, 00:18

24. Набор по электротехнике №1. Физэлектроприбор, Москва, 1949 г.

Мотор постоянного тока, лампочка, кнопка, звонок, батарейка. Не хватает футляра для батарейки, щётки отломаны






Аватара пользователя
Юный техник
Сообщения: 827
Зарегистрирован: 10 сен 2009, 23:07
Откуда: Питер
Поблагодарили: 7 раз

Re: Коллекция учебных электротехнических объектов

#41

#41 Непрочитанное сообщение Юный техник » 19 июн 2020, 23:25

25. Набор по электролизу. Физэлектроприбор

Набор элементов для различных опытов - от изготовления элемента Вольта до почти гальванопластики




Аватара пользователя
Юный техник
Сообщения: 827
Зарегистрирован: 10 сен 2009, 23:07
Откуда: Питер
Поблагодарили: 7 раз

Re: Коллекция учебных электротехнических объектов

#42

#42 Непрочитанное сообщение Юный техник » 19 июн 2020, 23:41

26. Трансформатор

Не уверен, что это один набор - какая-то смесь из катушки Томсона и разборного трансформатора.



Аватара пользователя
Adriano
Сообщения: 1035
Зарегистрирован: 27 май 2017, 00:48
Откуда: Витебск
Благодарил (а): 36 раз
Поблагодарили: 33 раза

Re: Коллекция учебных электротехнических объектов

#43

#43 Непрочитанное сообщение Adriano » 19 июн 2020, 23:52

26. Трансформатор
Похоже, что это пособие для наглядной демонстрации явления резонанса.
Ставь, старуха, самовар, будем слушать Мановар

Аватара пользователя
oldmao
Сообщения: 4026
Зарегистрирован: 05 фев 2011, 15:39
Откуда: Саратовская обл.
Поблагодарили: 17 раз

Re: Коллекция учебных электротехнических объектов

#44

#44 Непрочитанное сообщение oldmao » 20 июн 2020, 06:39

Виток с лампочкой и КПЕ - это из комплекта лампового УКВ генератора на двух 6Н8С.

1956
Сообщения: 854
Зарегистрирован: 10 окт 2017, 12:43
Поблагодарили: 2 раза

Re: Коллекция учебных электротехнических объектов

#45

#45 Непрочитанное сообщение 1956 » 20 июн 2020, 08:16

Нашёл дома:Изображение

Аватара пользователя
Юный техник
Сообщения: 827
Зарегистрирован: 10 сен 2009, 23:07
Откуда: Питер
Поблагодарили: 7 раз

Re: Коллекция учебных электротехнических объектов

#46

#46 Непрочитанное сообщение Юный техник » 20 июн 2020, 15:58

oldmao писал(а):Виток с лампочкой и КПЕ - это из комплекта лампового УКВ генератора на двух 6Н8С.
Интересно. Не смог найти фото или иной информации. В катушке Томсона тоже есть подобный виток - потому я и сделал предположение, только он там из нескольких проводов...

Аватара пользователя
Юный техник
Сообщения: 827
Зарегистрирован: 10 сен 2009, 23:07
Откуда: Питер
Поблагодарили: 7 раз

Re: Коллекция учебных электротехнических объектов

#47

#47 Непрочитанное сообщение Юный техник » 20 июн 2020, 16:19

1956 писал(а):Нашёл дома:
Недостающее звено в деревянных стендах...
Оно не ищет новый дом? :)

3462
Сообщения: 159
Зарегистрирован: 18 фев 2015, 22:53
Поблагодарили: 5 раз

Re: Коллекция учебных электротехнических объектов

#48

#48 Непрочитанное сообщение 3462 » 21 июн 2020, 03:10

При отсутствии инструкций на экспонаты, понять их предназначение может помочь учебная литература. Например:
-Демонстрационный эксперимент по физике в старших классах средней школы. ч1 и ч2.
-Горячкин. Методика преподавания физики в семилетней школе. т.1-4.
-Горячкин, Орехов. Методика и техника физического демонстрационного эксперимента в восьмилетней школе.
Ну и другие.

Причем в четырехтомнике Горячкина (1948-1955года) есть изображения старых приборов. Можно даже просто рассматривать картинки и читать подписи. Так глядишь, все экспонаты будут опознаны. :crazy:

Аватара пользователя
Юный техник
Сообщения: 827
Зарегистрирован: 10 сен 2009, 23:07
Откуда: Питер
Поблагодарили: 7 раз

Re: Коллекция учебных электротехнических объектов

#49

#49 Непрочитанное сообщение Юный техник » 21 июн 2020, 11:56

3462 писал(а):При отсутствии инструкций на экспонаты, понять их предназначение может помочь учебная литература.
Спасибо. Действительно, про такой очевидный способ я не подумал...

Аватара пользователя
Юный техник
Сообщения: 827
Зарегистрирован: 10 сен 2009, 23:07
Откуда: Питер
Поблагодарили: 7 раз

Re: Коллекция учебных электротехнических объектов

#50

#50 Непрочитанное сообщение Юный техник » 21 июн 2020, 21:34

Коллеги, спасибо за наводки. Книга - источник знаний и прочих картинок. Действительно, в №26 виток с КПЕ лишний. Но не хватает сердечника:


И инструкцию на генератор нашёл в сети:



Ответить
