Советский мини-телевизор 1981г

[dovakhin]

Отдали вот такое вот чудо, без опознавательных знаков. По деталям - 1981г.
Размеры ДхШхВ - 20х14х9см. Очень легкий, по ощущениям около 1.5кг. Т.е. он даже меньше и в разы легче любого осциллографа! (из той эпохи) Размерами он как переносной приемничек. Экран по диагонали где-то 10-11см.
Не хватает ручек и антенны. Наружу выведен провод питания. Прозвонил где +-, пробовал запитать от 5 до 12в, никаких аудиовизуальных реакций не последовало, потребляемый ток от 12в - 0.14А. Так что он, видимо, неисправен. Плотность монтажа очень высокая. Чинить такое - у меня почти нет знаний по ремонту аналоговых тв, не особо застал ту эпоху.
На фоне обычных увесистых тв-гробов того времени - действительно какое-то чудо техники.
Но что это за модель? Есть ли в природе схема и тех. описание этого аппарата?

[vitek.g]

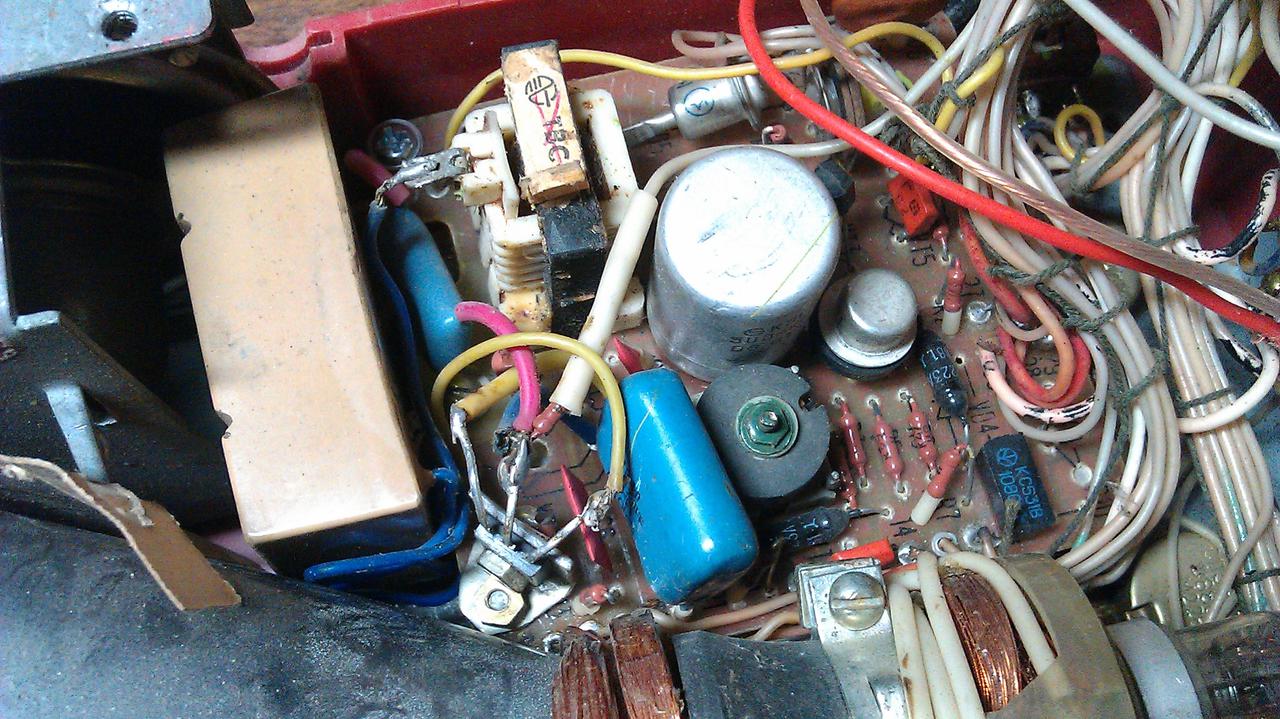

Какой-то колхоз... http://forumimage.ru/uploads/20161210/1 ... 592411.jpg
Отнесите лучше обратно,схему всё равно не найти.Не похож на серийный.

[ДедФеном]

http://www.rw6ase.narod.ru/00/tw/elektronika450.html

http://www.rw6ase.narod.ru/00/tw/elektronika11.html

Или тот или другой , хотя по сути они одинаковые.

Какой-то колхоз... http://forumimage.ru/uploads/20161210/1 ... 592411.jpg
Отнесите лучше обратно,схему всё равно не найти.Не похож на серийный.

Просто транзистор втулили не родной.

[dovakhin]

Ух ты, спасибо, теперь есть куда копать. Только вот не знаю, есть ли хоть минимальный смысл его восстанавливать, т.к. не уверен что на МВ нынче что-либо вещают. Тут одних электролитов на целый вечер, из них минимум половина наверняка "кончились". Плюс следы нескольких ремонтов. Жалко, вещица походу была забавная.

[Blackbird]

Только вот не знаю, есть ли хоть минимальный смысл его восстанавливать

Надоесть мне можете подарить А вообще я уже испробовал комбинацию . Цифровая приставка-> модулятор видеомагнитофона->приставка саяны->тиливизер через антенный вход 3ий канал . Сигнал отличный !

[vitek.g]

ДедФеном
Хм...действительно...
Но в этом лесу разбираться...
Кондратий обнимет быстрее.

[Ремор]

В лесу блудить несподручно конечно ,если туда заехать на фарраре с шампанским ...Не сложно совсем-один край занимает упч,двойной контур -упчз,с другого края ару(пара 315),синхроселектор(в районе д9б),видеоусилитель(железные транзисторы по проводам на регуль контраста),кадровая(электролит 500-1000мкф на осу),узч ищется по проводам на динамик и громкость,на другой плате строчка с напряжением настройки на кс530.Кондратий обнимает непонимающих.
Сначала нужно засветить трубку или проверить эмиссию.Если она дохляк ,то нет смысла с ним заниматься

[Djacka]

Цифровая приставка-> модулятор видеомагнитофона->приставка саяны->тиливизер через антенный вход 3ий канал . Сигнал отличный !

Схемкой не поделитесь?

[Digger]

А ещё есть модуляторы TERRA MT-47, работающие в любом канале и стандарте. Стоят недорого (относительно). 1960 рублей за качественный телецентр в кармане, чтобы без геморроя засветить любой старенький ТВ "по полному тракту", не через колхозный НЧ-вход. http://rftel.ru/televizionnyy-modulyator-terra-mt47
Ну не реклама, ессно, просто сам таким пользуюсь, ДВД-плеер подключаю к КВН-49 и смотрю, смотрю.......

[Blackbird]

Схемкой не поделитесь?

Какая схемка боже мой ? Там только на модулятор питание подать и видеосигнал . Ну надо его выдрать ессно из видеомагнитофона - все остальное готовое ж .

[Flying]

Чем-то напоминает из музея:

Упс, ДедФеном опередил

[hunter-f]

Электроника 11 кажется. Есть такой. принимает программ 10.

[dovakhin]

Ну что же, попытался поковыряться. На данный момент все весьма уныло.
Сначала оказалось, что от П217 на радиаторе отвалился один провод. Странно, что потребление при этом было 0.14А. После подпайки провуда на место, внезапно обнаружилось КЗ по питанию (30-40ом, потребление около 3А), причем грелся строчник, хотя никакой генерации не было, т.е. КЗ было через него. Оказалось, что плата СР коротит на корпус СКМ-30, который живет под ней. Ну ладно, думаю, облепил плату СР скотчем снизу, в процессе сам по себе отвалился контакт от присоски, пришлось вкорячивать на место, но это ерунда. КЗ ушло. Подаю питание и... ток потребления 0.09А. Напряжение присутствует как на основной плате, так и на СР. На кинескопе нет ничего, даже накала. В динамике как была тишина, так и осталась. Наверняка что-нибудь еще отвалилось. Да и куча мелких практически 100% дохлых электролитов смущает. Потом буду проверять режимы по схеме. Ну что-то же хоть одно должно заработать?

[Ремор]

Накала и всех напряжений на нём не будет потому-что не работает строчка.Сначала проверьте напряжение со стабилизатора на п217(на его корпусе),потом отключите умножитель от твс,проверьте оконечник и потом изменение напряжение на базе при вращении частоты строк ,чтобы понять в каком каскаде засада.Либо пока забейте на строчку,отключив от неё питание и займитесь радиоканалом,начиная с узч,чтобы хотя бы в динамике зашипело.Можно одной отвёрткой как щупом-наводкой и парой электролитов на 10-50 и 200-1000мкф оживить.И обратите внимание на ограничивающий накальный резистор.Если он перемкнут, то скорее всего трубка дохлая

[dovakhin]

Ремор, потратил кучу времени на выявление и устранение косяков предыдущего ремонтера: у установленного КТ816 на строчку перепутаны Э и К, а на основной плате обрывы и замыкания, изначально телек ничего не делал по причине отсутствия питания на генераторе строчки и узч, из-за обрывов и кз половина платы была тупо обесточена. Поменял ВСЕ электролиты, из них практически все, кроме самых больших, оказались дохлыми. Большие заменил лишь для кучи. Сказать что задолбался - ничего не сказать... Итог: телек включается со стремным звуком, на экране прямая линия, нет кадровой. При кручении частоты строк или кадров, звук работы строчки становится еще более стремным, его можно описать как, извиняюсь, пердеж через пипетку, при этом полоса на экране становится жирная и сверхяркая, можно как фонарь использовать, но я хз что это за явление и поэтому сразу вырубаю питание, а то еще люминофор прожжет.
Из этого делаю вывод, что кинескоп живее всех живых, копать наверное надо в сторону БКР, но работу этой схемы я не понимаю. Глянул бы осциллом, да осциллограмм и точек измерения не приводится. Кстати, по схеме это все-таки электроника 450, она и 11 нифига не одинаковые. Но в моем случае микросхемы другие, не как в схеме 450, у меня К224УР3 и К224УР4.

UPD: радиоканал и УЗЧ работают, хотя что-то постоянно дико трещит через динамик, удалось поймать и послушать какой-то канал с помехами. Яркость регулируется, кинескоп еще очень живой. Осталось запустить БКР. Можно ли просто скинуть пару проводов с транзистора строчки и пытаться насиловать БКР, оно при этом продолжает фунциклировать? Не хочу лазать в этой тесноте с 8-9кВ на кинескопе.

[VIT59]

dovakhin
Sorry, могу книжку по тележкам подарить Но, ваше местонахождение - тайна великая есть , так, что -,приезжайте и сами забирайте.

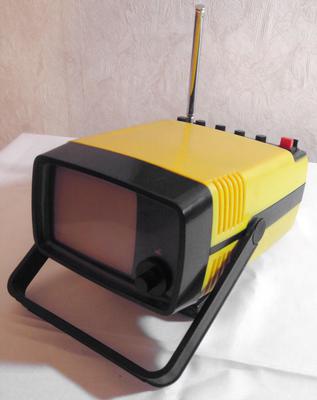

А телек такой имеет место быть:

[Masick]

Ну так осталось-то кадровую всего запустить. Труба хоть сколько-то живая-уже неплохо.

[dovakhin]

Кадровая оказалась какая-то совсем грустная. VD8 - кз, VT11 - кз, VT12 и VT13 - обрыв. VD8 заменил на UF4007 (странно, но Д310 в загашнике не нашел), VT11 на кт315д, VT12 и VT13 на аналогичные золото-железные pnp BC178B и BC177A. Ничего не изменилось, у VD8 вместо 5,2в около 9.5в. Вероятно, потому что на базе VT11 тоже постоянно 9.5в и все транзисторы открыты. VD7 цел. Что там дальше - пока не смотрел, некогда. Смотреть походу надо всё, вплоть до резисторов. Кстати, контрольных точек X11, X12 и т.д. не выведено, хотя на схеме они есть. Так что буду дальше копать, но не понимаю, почему тут все так тотально вынесло.
Что регулируют R59 и R61?

[oldmao]

R61 = размер по вертикали, R59 = выставить 5,2В на Х15.

[dovakhin]

R61 = размер по вертикали, R59 = выставить 5,2В на Х15.

Спасибо.
Восстановил кадровую, помимо вышеперечисленного имели место нарушения монтажа.
Столкнулся с плавающим КЗ по питанию, случай оказался уникальный. Я такого еще не видел. П217 на радиаторе живет своей жизнью: хочет - полупроводник, не хочет - проводник Причем на холодную. Выпаял - кз, 5 минут полежал на столе - снова нормальный. В закромах нашелся такой же, заменил, глюки пропали.
Собственно, телек отлично принимает каналы с кабеля от телевизора, а на 1.5м кусок провода с сильными помехами принимается лишь пара (звук), изображения почти не разобрать.
В канале звука наводка от кадровой, даже на мин. громкости динамик трещит, но думаю, что это вариант нормы.
Есть серьезная проблема, см. фото. Примерно посередине вертикальная полоса. Изображение в ней искажается (как бы "переливается") как в кривом зеркале. Она есть всегда, кручение частоты кадров и строк на нее практически не влияет, т.е. без разницы что на экране. Что это и как бороться?

[dovakhin]

Вот, даже видео записал. Искажающая полоса + треск из динамика (при этом громкость на минимуме).
https://yadi.sk/i/c6fSWr-D33mUZW
Видео советую скачать (кнопка справа), в онлайн-плеере качество какое-то совсем никакое.
Жду мнений уважаемых телемастеров о причинах наблюдаемого эффекта.

[2vlad]

dovakhin
"Искажающая полоса" появилась из-за искажения строчной пилы, смотреть лучше осциллографом. Видно, что в "полосе" изображение сжимается, то есть там есть небольшой участок, где скорость развертки падает. Поищите описание формирования строчного пилообразного напряжения для подобных ТВ.

[dovakhin]

2vlad, да, и впрямь проблемы в строчной. Расчехлил осцилл, вижу на коллекторе VT1 (точка X1) это:

соответственно, на эмиттере строчного транзистора (VT4, точка X2) такая картина:

Затем я отпаиваю VT4, снова смотрю точку X1:

Т.е. при отключении оконечника все устаканилось... Хотя я не знаю, как должны выглядеть "здоровые" осциллограммы у данного ТВ. На не подключенном выводе 1 трансформатора Т1 (подключается к базе VT4) картина соответственно тоже выглядит вроде бы нормально:

Схема СР:

Детали СР вроде все исправны, прозванивал. Подскажите, куда копать?

[ssmmiill]

Цифровая приставка-> модулятор видеомагнитофона->приставка саяны->тиливизер через антенный вход 3ий канал . Сигнал отличный !

У меня так:Цифровая приставка->транскодер в секам->модулятор от вм переделанный на 1канал.

[2vlad]

dovakhin
Попробуйте не "прозвонить", а заменить на заведомо исправные С1, С2, С3, С4, С6, С7, С8.
Строго по одному за один подход!

[Blackbird]

У меня так:Цифровая приставка->транскодер в секам->модулятор от вм переделанный на 1канал.

Ну я на "скорую ногу" собирал - да и "саяны" купил через дом за 100 рублей А модулятор от вм переделывается только сменой одной катушки или все сложней ? Там схема достаточно наворочена и на микруху alps даташита я не находил ..

[ssmmiill]

dovakhin,
вы и сами вплотную приблизились к источнику проблемы., но данную причину найти нелегко и часто путём замены. Вот вокруг VT1 я бы проверил демпферный резистор R4 (естественно проверить его можно только путём выпаивания из схемы), С1- путём подкидывания параллельной ёмкости.,а вокруг VT4 у меня подозрения на конденсаторы в цепи эмиттера.

[ssmmiill]

А модулятор от вм переделывается только сменой одной катушки или все сложней ?

Всё оказалось сложнее, пришлось городить балансный смеситель на 174пс1 по схеме Ласпи ТТ-01

[cvyazov]

А строчный транзистор родной бы надо поставить.

[ssmmiill]

А строчный транзистор родной бы надо поставить.

Не заметил- Да первое это в строчке вместо кремниевого транзистора поставить родной германиевый,глядишь ступенька и исчезнет.

[Потапыч]

Мне достался такой же как у вас, но с желтым корпусом и видимо, более старый, так как точно соответствует "Электронике 450".Достался с негодным строчным трансформатором, но мне удалось его еще в соковые времена выписать с завода. Это обычный серийный ТВ, который был представлен в одном из журналов "Радио", на фото стоял на каком то большом ТВ, если не ошибаюсь, в конце журнала. А его сородич с 8ЛК кинескопом, выпускался конструктором.

[dovakhin]

Господа, перепахав половину платы, погуглив, почитав о замене разными людьми ГТ905 на что-то иное, подумав, попробовав несколько кремниевых транзисторов, пришел к выводу, что схема все-таки требует германиевого транзистора. Замена ГТ905 на кремний либо не работает вообще, либо работает криво (что мы и наблюдаем). Проблема в том, что ГТ905 - редкий и доступных аналогов не имеет. Я попробовал поставить единственное доступное и хоть в чем-то близкое - П605А, новый, с ромбом. Я с большим трудом его туда вкорячил, естественно без креплений и теплоотвода, то что называется "на весу".
Результат: при кручении частоты строк, удается войти в режим без полосы, т.е. все вроде бы хорошо. Но транзистор почему-то греется как кипятильник, палец не терпит даже спустя несколько минут после выключения телека, так что температура там явно не меньше предельной в 70С... Так что П605А там проживет очень недолго. Полагаю, в таком режиме тепловой пробой наступит в течение часа, повезло что за эти 10 мин. работы не скукожился, заслуга ромба, не иначе
Странно, но КТшки и BD140 почти не грелись.
Так что не знаю, что делать. ГТ905 достать негде.
Может, как-то модифицировать схему? Не могу понять, почему искажается сигнал на VT1. Как тут вторичка может ТАК влиять на первичку? R4 в норме, попробовал параллельно C1 повесить 1мкф - заметных изменений не последовало. Есть мысли: уменьшить R3 и/или повесить в базу VT4 емкость 100-1000пф, может оно поможет если не исправить кривизну, то хоть сгладить ступеньку. Но вот транзистор от такого может начать греться из-за медленного открытия/закрытия. Что думаете?

[vzm2]

Так что не знаю, что делать. ГТ905 достать негде.

Ну не знаю, я достаю из спичечного коробка с аналогичной надписью

[rft2]

https://meshok.net/item/26790356_%D0%A2 ... 2905%D0%90
http://electronica.bashel.ru/?item=99-45-92
http://radio-sale.ru/radiodetali/tranzi ... tor-gt905a

[dovakhin]

vzm2, rft2
Я не сомневаюсь, что оно у кого-то есть. У меня вот нет. Живу я не в Москве, а до ближайшего радиомагазина ~час на транспорте. И там такого нет. А уж кидать ссылки на интернет магазины: не поясните ли смысловую нагрузку этого действа? Предлагаете мне купить допотопный транзистор с, вероятно, сарайного хранения у барыг за баснословные 50р/шт с 300р почтовой доставкой? Где-то выше я просил об этом? Странные люди, чесслово. Нет уж, я у дедушек знакомых, конечно, спрошу, но без особой надежды, так что придется что-то изобретать или отложить телек в долгий ящик.

[novosibiretc]

dovakhin
ГТ905, ГТ906, ГТ901, ГТ910, ГТ806, ГТ813, сборка ГТС609. Дерзайте! Попробуйте П215 "врубить", это даже интересно...

почитав о замене разными людьми ГТ905 на что-то иное, подумав, попробовав несколько кремниевых транзисторов, пришел к выводу, что схема все-таки требует германиевого транзистора. Замена ГТ905 на кремний либо не работает вообще, либо работает криво (что мы и наблюдаем). Проблема в том, что ГТ905 - редкий и доступных аналогов не имеет

Есть кремниевый Р-П-Р с малым напряжением насыщения К-Э - КТ835А. Но у него напруга 30 Вольт. Попробуйте поставить. Если сразу не пробьётся, то работать будет. Как у Вас П605 работал ??? Он во всех смыслах - "дохленький".

[ДедФеном]

А ведь у меня лежит новый , и подарил бы а пересылка "золотая"....

[2vlad]

ДедФеном
Ну да, 5 грамм - это же в какую даль они за 300 рублей улетят? Почте по фигу: пойдет как 1 кг! А 300 руб - это как раз до Владивостока...

[cvyazov]

В более ранних переносных телевизорах Юность,например юность 401-405 в строчке стоял естественно гт906,ну аналог гт905 корпус другой.В поздних,например в последних юность 406,стоял уже кт805ам.Надо сопоставить схемы.Изменена схема включения,естественно проводимость другая.Немножко изменена обвязка.Надо только схему последней 406 найти с кт805 в строчке.Ремор кажется в этом деле спец.

[ssmmiill]

строчный транзистор работает в ключевом режиме. но для раскачки кремния на vt4 нужно увеличивать число витков Т1, или уменьшать сопротвл. R3, умощнять vt1.

[Сантехник]

Был такой, лет 30-40 назад, в командировки в тьму-таракань брал, а сейчас то оно зачем? печатка и исполнение никакие, настройки не фиксированные.... Схема и описание\ремонт есть в бумажном издании "переносные телевизоры" годик приблизительно 86
Строчники и трубы 11 тут на форуме слава богу раздал.
У нас в Сибири самые отсталые крестьяне давно на цифирь перешли, а тут такой мастодонт

[ssmmiill]

Сантехник , вам известно такое состояние, какое называется "состояние души"?
