Неисправной технике-новая жизнь.

[ToShabaka]

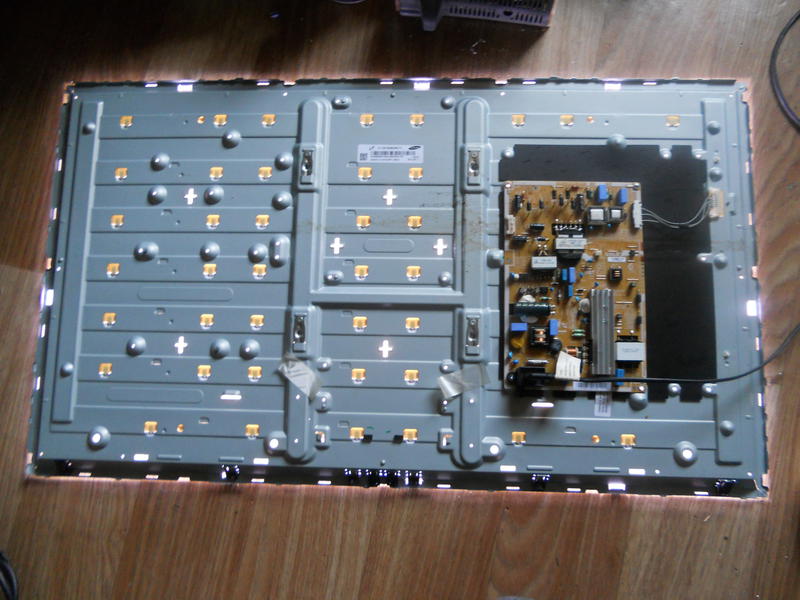

Накопилось у меня несколько ЖК мониторов и телевизоров с разбитыми матрицами.Буквально на днях сварганил освещение нового рабочего места из разбитого китайского ЖК телевизора,светит знатно:


Пока работает прямо от родной платы телека,вот думаю,надо драйвер сделать.Кто подскажет ,из чего проще и быстрее,энергосберегайки и пр. или схему,напряжение 88 вольт.

[Вовка32]

Во блин, а тут подсветка сгорела на телеке, ремонтировать нечем...

[ToShabaka]

Вовка32
Да в этих китайцах обычные светодиоды стоят,кои на алиэкспрессе рублей по 300 за сотню штук.

[Phlanger]

напряжение 88 вольт.

так им постоянное напряжение надо, переменное, напряжение надо, или ток задавать, или ограничивать... жъ я не знаю
я бы конешно железный трансформатор взял, Д242 какихнть... но тут нужны нюансы

[ToShabaka]

Вовка32
В светодиодных лампах на 220 они же и стоят,так что не дефицит,главное по температуре света подобрать.

[ToShabaka]

Phlanger
Так я вот думаю на основе платки на энергосберегашки через ферритовый трансик что-нить сварганить,ну и стабилитроном высоковольтным что ли ограничить перепругу.В общем надо свежие журналы радио почитать или на радиокота заглянуть.Лень просто весенняя одолевает.Я б и так оставил,но плата от телека без сигнала через 15 минут вырубает

[пришелец]

Тож такой светильник сварганил, правда из монитора, сначала в гараже висел, светил во время отключения электрической энергии, теперь берём на природу, вешаем в кухонной палатке, светит очень ярко и жрёт не так много.

ToShabaka
Так пусть и жужжит на родной плате, чем не устраивает?

[Ремор]

Хоть и светит это ярко,но это освещение какое-то слепое.Глазам вроде ярко,но ощущение что его не хватает.Этим светильником элементарно глаза испортить можно.Для паяльных делов нужен другой спектр излучения.Я лично для этого использую только лампы накаливания.

[ToShabaka]

Phlanger
Нафиг там особо ток задавать,померил 88 вольтей,оне там усе последовательно,ну и резистор ома на 2 ограничивающий,питается через ключ прям от основного БП.

[ToShabaka]

Ремор
Я всегда при паянии мелочи использую два светильника люминисцентных под любое положение,с разными спектрами,тёплый и холодный,в самый раз.Вот и тут буду теплом разбавлять.

[пришелец]

Нафиг там особо

Вот "нафигтам" светодиоды не любят, им драйвер нужен, шоб по току всё в порядке было и никаких скачков напряжения, иначе погаснет это корыто к чёртовой бабушке. Факт!

[ToShabaka]

ToShabaka
Так пусть и жужжит на родной плате, чем не устраивает?

отключается ж без сигнала,да и полезных деталек там есть,для ремонта подобных,один транзистор уже вчера выковырял и перемычку впаял

[ToShabaka]

пришелец
Да чую,просто постепенно разукомплектую данную плату потихоньку,оставив только БП родной,так и буде светить .

[Рекорд]

Светодиоды модно подключать к сети через гасящий кондер и мост.
Драйвер - нафиг, кризис на дворе.

[ToShabaka]

Светодиоды модно подключать к сети через гасящий кондер и мост.
Драйвер - нафиг, кризис на дворе.

Нет уж спасибо,я не хочу каждый вечер перед ремонтом чужого аппарата в светиле своём светики перепаивать,Я интересуюсь схемкой драйвера на 80-90 вольт.

[Phlanger]

...а кстате ёмкость как безваттное сопротивление вполне даже оно самое, мне кажется...

[Рекорд]

тем более, что светодиод сам себе стабилитрон.
но нет, лепите драйвер, глушите местный св-кв-укв эфир.

[пришелец]

отключается ж без сигнала

Майн выкинуть, плату блока питания с драйвером запустить автономно, подав на вкл - выкл 3,5 - 4 Вольта, а так же можно регулировать яркость корыта.

[ToShabaka]

...а кстате ёмкость как безваттное сопротивление вполне даже оно самое, мне кажется...

тем более, что светодиод сам себе стабилитрон.

АВОТФИХ! Дохнут они ,как мухи от дихлофоса!Особенно при включении.Уже гора китайских светодиодных сберегаек мёртвых в ящике валяетсо с подобной схемой,а вот "навигатор" с драйвером нормальным работает безупречно второй год.

[ToShabaka]

Майн выкинуть, плату блока питания с драйвером запустить автономно

В новоделах кЕтайских усё на одной плате,размером 100х100 мм.

[old_hippie]

...а кстате ёмкость как безваттное сопротивление вполне даже оно самое, мне кажется...

тем более, что светодиод сам себе стабилитрон.

АВОТФИХ! Дохнут они ,как мухи от дихлофоса!Особенно при включении.Уже гора китайских светодиодных сберегаек мёртвых в ящике валяетсо с подобной схемой,а вот "навигатор" с драйвером нормальным работает безупречно второй год.

Начальным током их убивает.
Нужно не только конденсатор, как "безваттное сопротивление", но и обычный резистор, как ограничитель токов (в том числе и импульсных).
При питании от 220 нужно загасить 220-90 = 130 вольт. Вот и поделить их между конденсатором и резистором, включенными последовательно (до моста, разумеется).
Резистор выбрать таким, чтобы и ток ограничивал, и не грелся сильно. Получится менее эффективно, чем драйвер, но на порядок надежнее.
Можно еще включить последовательно замыкающий термистор трехногого позистора, чтобы оно включалось постепенно, без бросков тока.

[Tofiq62]

У нас мастера для освещения рабочего места используют жк телевизоры с разбитыми матрицами.

[пришелец]

Майн выкинуть, плату блока питания с драйвером запустить автономно

В новоделах кЕтайских усё на одной плате,размером 100х100 мм.

Это не может быть препятствием, для постоянной засветки.

[oldmao]

Хы, Дима фленджер прав, но и старый хиппи тоже. У меня на веранде не совсем удачно освещение было сделано, давно хотелось в проходе лампочку поставить. Но он старой постройки, потолок низкий, обычную накаливания поставить - при открытии двери в дом можно забыть и запросто разбить (с коротким замыканием и всеми прелестями извлечения потом остатков из патрона), с лампой дневного света - та же история (стекло же). И тут мне подарили светодиодную в формате 20-ваттной трубчатой лампы, но с убитым драйвером. Прикинул её по месту, обрезал наполовину (иначе не умещалась) и недолго думая - обычный помехоподавляющий конденсатор из убитой компьютерной питалки (про ограничительный резистор тоже не забыл, ом сто или около того), дподный мостик из этой же питалки, и конденсатор 220 микрофарад на 250 вольт оттуда же. На светодиодах 78 вольт, ток чуть за 20 миллиампер, всё это "из подножного корма" работает без проблем уже третий год.

[old_hippie]

...конденсатор из убитой компьютерной питалки (про ограничительный резистор тоже не забыл, ом сто или около того), дподный мостик из этой же питалки, и конденсатор 220 микрофарад на 250 вольт оттуда же. На светодиодах 78 вольт, ток чуть за 20 миллиампер, всё это "из подножного корма" работает без проблем уже третий год.

Вот, практика - критерий истины!
=)

[6724aleks]

Были мысли, но до практики не дошло
Баластный конденсатор , что бы меньше грелся транзистор, устанавливается перед диодным мостом

[Рекорд]

Нужно не только конденсатор, как "безваттное сопротивление", но и обычный резистор, как ограничитель токов (в том числе и импульсных).
При питании от 220 нужно загасить 220-90 = 130 вольт. Вот и поделить их между конденсатором и резистором, включенными последовательно (до моста, разумеется).

Если есть конденсатор 50-100 мкф после моста, то опасности убить гирлянду при включении нет, время нарастания напряжения велико.

[old_hippie]

Нужно не только конденсатор, как "безваттное сопротивление", но и обычный резистор, как ограничитель токов (в том числе и импульсных).
При питании от 220 нужно загасить 220-90 = 130 вольт. Вот и поделить их между конденсатором и резистором, включенными последовательно (до моста, разумеется).

Если есть конденсатор 50-100 мкф после моста, то опасности убить гирлянду при включении нет, время нарастания напряжения велико.

Если бы еще иголки по сети не гуляли... Индуктивность фильтрующего конденсатора не даст их эффективно срезать.
Но от пусковых токов спасет, да.

[FAI4]

Если есть конденсатор 50-100 мкф после моста, то опасности убить гирлянду при включении нет, время нарастания напряжения велико.

- напряжение на конденсаторе 0В.
И при включении в первый момент оно и останется 0В, т.е. все напряжение окажется приложенным к другому участку цепи.

Это означает бросок напряжения на светодиодах в момент включения.
поэтому лучше уж дроссель последовательный (для плавного нарастания тока)

А лучше всего здесь ставить импульсный преобразователь в режиме стабилизации тока и плавным запуском.

Тогда не будет тепловых потерь на балластах и более ровное свечение будет (не проявятся 50 или 100Гц, это важно для светодиодов, т.к. у них нет "сглаживающей" инерционности)

[old_hippie]

Если есть конденсатор 50-100 мкф после моста, то опасности убить гирлянду при включении нет, время нарастания напряжения велико.

- напряжение на конденсаторе 0В.
И при включении в первый момент оно и останется 0В, т.е. все напряжение окажется приложенным к другому участку цепи.

Я тоже не сразу въехал в идею.
Имеется в виду дополнительный конденсатор, параллельно выходу моста.

[Рекорд]

И при включении в первый момент оно и останется 0В, т.е. все напряжение окажется приложенным к другому участку цепи.

Светики подключены параллельно конденсатору, который после моста.
Напряжение в начальный момент и потом будет падать на гасящем кондере, который до моста.

[Рекорд]

А лучше всего здесь ставить импульсный преобразователь в режиме стабилизации тока и плавным запуском.

Это значительно усложнит и удорожит конструкцию, кроме того, трудно будет избавиться от создаваемых им радиопомех.

[VASILI]

так им постоянное напряжение надо, переменное, напряжение надо, или ток задавать, или ограничивать.

пробовл подставлять к драйверу чужие линейки, с меньшим числов светодиодов. Горели нормально. Короче - драйвера регулируют ток, как в принципе и положено светодиоду. Автоматом падает напряжение и светодиоды не перегорают. Для одной линейки дома сделал(для дежурного освещения двора) просто выпрямитель (мостик) и резисторы подобрал по яркости. Кажысь килоОм по 56 вышло(зависит от количества светодиодов в "гирлянде"). Уже два года горят нормально. Немного не досвечивают правда, но...и самое главное - никаких помех радиоприему

Я интересуюсь схемкой драйвера на 80-90 вольт.

Правильный драйвер должен за током следить...

освещение нового рабочего места

Спектр для этого никудышный, глаза жалко...как дежурное годится...

[UA9LGX]

Взять корыто от самсунга снимаем все кроме блока питания и включаем светильник готов.

[VASILI]

Да, самцы зажигаются без основной платы. С другими такой фокус не пройдет. Надобно как минимум команду на запуск БП.
