Прошу помощи в опознании. Как его зовут ?

Lampasy писал(а):Прошу помощи в опознании. Как его зовут ?

А можно показать ЗАДН.или точнее ДНО если кабель питания сбоку.!?

Фото дна к сожалению нету и приёмник далеко, 120км. Подержал я его в руках 2-3 минуты. Думается это предшественник ВРП-60. А может и нет.

Это вам на радиосканнер.ру надо. Там спецов поболее.

Lampasy писал(а):Думается это предшественник ВРП-60.

ВПР-60 в глубину раза в четыре больше, чем у этой штуковины.
Может это и не приёмник? Может пульт?

ivanovich64
А может генератор?

По всем внешним признакам,-это приемник.Есть гнездо АНТ.Регулировка чувствительности-(избирательности)рядом с гнездом АНТ т.е.регулировка (ослабление)связи с антенной.Предохранитель в цепи питания всего 0,25А-значит на транзисторах.Контроль приема на встроенный громкоговоритель или телефоны.Возможен прием телеграфн.сигнала(SOS)-"спасите наши души".
Есть выход(600ом)на трансляционный узел.
Вывод:приемник трансляционный спец.назначения для работы стационарно ,например,в морских или авио портах или в подвижном морском и ж.д. транспорте.

2vlad
Вот и мне интересно, генератору нужны гнездо "АНТ", динамик, выход на телефоны, выход "600 Ом", переключатель телеф./телегр.?

Да, странное изделие...
Имеет все органы управления, характерные для РП.
Питание - сетевое.
Но, вот интересно - на передней панели отсутствует шильдик, а фото задней и боковых стенок - нет. Может шильдик расположен на них ?
Жаль, что нет возможности подробно рассмотреть гравировку переключателя и шкалу...

ivanovich64
Да, конечно же, это больше похоже на приемник! Или пульт выносной, только вот от чего? "Зад" этого изделия прояснит назначение, там может быть шильдик, надписи и прочее. Не "глохнуть" же теме...

Yarik писал(а):Возможен прием телеграфн.сигнала(SOS)-"спасите наши души".

А откуда такой вывод?
На судовых приемниках, напр. "Циклоида" есть жестко забитые аварийные частоты 500кГц и 2182кГц, т.е. щелкнул переключателем и слушай "три минуты тишины...", а здесь вообще не понятно как выполнен переключатель диапазонов, на шкале три диапазона, на переключателе три по цветам, и почему то еще и совмещенка, обзорный? Опять же ручка настройки какая то примитивная.
Поместил это фото на Рад.сканере, пока тоже молчек.

Оказыввается я здесь зареген, короче, это приЁмник монтЁров-кабельщиков для определения места обрыва или повреждения магистральных кабелей. Частоты в килогерцах, антенна типа катушки металлоискателя. Такой прибор видела моя жена когда до пенсии работала электромехаником в ЛАЗе (линейно-аппаратный зал) АО "Электросвязь". Отписался проверить регистрацию и в закладки положить.

gudd

это приЁмник монтЁров-кабельщиков для определения места обрыва или повреждения магистральных кабелей.

Говоря современным языком - рефлектометр.

А на кой ляд ему тогда режимы тлф/тлг? и где автономное питание, или на трассу кабеля подстанцию возят? и что за кабели проверяют на 26МГц? что то не срастается.

Частоты в килогерцах, антенна типа катушки металлоискателя. Такой прибор видела моя жена когда до пенсии работала электромехаником в ЛАЗе (линейно-аппаратный зал) АО "Эл

Добрый вечер! Попросил владельца прислать фото задней панели. Вот что получил. Сразу сообщу по периметру корпуса ни каких шильд и надписей не обнаружено.

Lampasy писал(а): Вот что получил.

Немного прояснилось :
- На задней стенке - батарейный отсек на три элемента. Вывод : аппарат универсального питания.
- В отсеке проглядывается печатная плата, значит прибор - транзисторный.

Не могу прочитать надпись под изм.головкой.
Я просил сделать крупное фото переключателя и шкалы - интересуют надписи, т.к. непонятно, в каких единицах градуирована шкала.

Шильдик с маркой прибора напрочь отсутствует, но есть № прибора. Вывод : это сугубо отраслевое малосерийное изделие.

Да наверное я не прав, и автономность появилась и шкала наверное в кГц,

Надпись под стрелочным прибором имеет вид :
"при измер. показ. прибора
удваивать"
Ед.измерения не указана только цифры на шкале!

Вот еще одно малосерийное, сугубо отраслевое изделие с диапазоном 9кГц-30 МГц.

На других форумах уже пообсуждали.
Это не приёмник. Это нечто вроде измерительного прибора для испытания кабельных линий. Для измерения потерь, для поиска мест обрывов и тому подобного.

Нет, на других форумах не спрашивал, что это и как зовут.

Александр Хрисанов
А переключатель "телефон-телеграф" тогда зачем?

Evory

Так телефонные и телеграфные кабели проверять. В 70-80 е годы они шли ОТДЕЛЬНО. ТФОП и ТГОП

PROF61
Понятно.

Lampasy писал(а):Нет, на других форумах не спрашивал, что это и как зовут.

Нас читают практически все. И даже иногда немножко обсуждают...

Александр Хрисанов писал(а):На других форумах уже пообсуждали.
Это не приёмник. Это нечто вроде измерительного прибора для испытания кабельных линий. Для измерения потерь, для поиска мест обрывов и тому подобного.

Ох, не похоже.
Для приемника тут есть все:
- переключение диапазонов,
- настройка частоты.
- шкала с 4 диапазонами.
- громкоговоритель, возможность его отключения и использования двух типов наушников,
- переключатель телефон \ телеграф для второго гетеродина,
- регулировка чувствительности,
- антенный вход,
- индикация заряда батарей,
- переключатель типов питания и т.п.

А что есть для измерения параметров телефонной линии? Куда она, эта линия, подключается? Где телефонная трубка - основной онструмент монтера

?
Где батарея 60В? Какие такие параметры телефонной \ телеграфной линии можно задавать на шкале с 4 диапазонами? Зачем динамик?

Нееет, это приемник.

ragazzo писал(а): Нееет, это приемник.

Сомнения конечно остались..., беда в том, что нет нигде обозначения ед.измерения частоты на шкале, то-ли кГц, то ли МГц. Если кГц, то явно не радио приемник, а если МГц, то как говорится "возможны два варианта..."

AlexJ писал(а):
ragazzo писал(а): Нееет, это приемник.
Сомнения конечно остались..., беда в том, что нет нигде обозначения ед.измерения частоты на шкале, то-ли кГц, то ли МГц. Если кГц, то явно не радио приемник, а если МГц, то как говорится "возможны два варианта..."

Что можно померять в МГц на телефонной линии? Даже с уплотнением ИКМ (а другого тогда не было)?

Мож пеленгатор какой? 2 ручки регулировки чутья,одна для штыря,другая для рамки.Контроль слуховой через наушники,как в приёмниках для "охоты на лис".Одна шкала полная -обзорная для быстрого ручного сканирования,2 подшкалы более растянутые и точные.600омный выход для записи на магнитофон.

Ремор писал(а):Мож пеленгатор какой? 2 ручки регулировки чутья,одна для штыря,другая для рамки.Контроль слуховой через наушники,как в приёмниках для "охоты на лис".Одна шкала полная -обзорная для быстрого ручного сканирования,2 подшкалы более растянутые и точные.600омный выход для записи на магнитофон.

"Если что-то плавает, как утка, крякает как утка и выглядик как утка, то скорее всего это утка и есть".

Пеленгатор - тоже приемник

Прибор из серии по работе и настройки аппаратуры высокочастотного уплотнения абонентских линий и вч каналов дальней связи.

gsmart писал(а):Прибор из серии по работе и настройки аппаратуры высокочастотного уплотнения абонентских линий и вч каналов дальней связи.

Позволю себе пару вопросов:
- куда именно подключаются к данному прибору эти линии и каналы?
- зачем антенный вход?

ragazzo писал(а):
gsmart писал(а):Прибор из серии по работе и настройки аппаратуры высокочастотного уплотнения абонентских линий и вч каналов дальней связи.
Позволю себе пару вопросов:
- куда именно подключаются к данному прибору эти линии и каналы?
- зачем антенный вход?

Одна медная пара позволяет частотное уплотнение до 4-х телефонных или до 12-ти телеграфных каналов или до 2-х телефонных и 6-ти телеграфных.

Прибор может также служить генератором для этого выход 600 ом. Антенной служит катушка типа катушки металлоискателя.

Это я Тебе, Лёня, как муж бывшей электромеханичехи магистральных линий связи и собутыльник электромонЁра того же профиля заявляю!

Поскольку раньше я был мужем стоматологини, гинекологини и педагогини, а также любовником терапевтини то могу и в этих областях проконсультировать...

...раньше я был ... а также

Респект. Мне остаётся только молча сознавать свою бездарность.

gudd писал(а):
ragazzo писал(а):
gsmart писал(а):Прибор из серии по работе и настройки аппаратуры высокочастотного уплотнения абонентских линий и вч каналов дальней связи.
Позволю себе пару вопросов:
- куда именно подключаются к данному прибору эти линии и каналы?
- зачем антенный вход?
Одна медная пара позволяет частотное уплотнение до 4-х телефонных или до 12-ти телеграфных каналов или до 2-х телефонных и 6-ти телеграфных.

Прибор может также служить генератором для этого выход 600 ом. Антенной служит катушка типа катушки металлоискателя.

Это я Тебе, Лёня, как муж бывшей электромеханичехи магистральных линий связи и собутыльник электромонЁра того же профиля заявляю!

Поскольку раньше я был мужем стоматологини, гинекологини и педагогини, а также любовником терапевтини то могу и в этих областях проконсультировать...

Давайте я вам дам ссылку на книгу по измерениям в телефонных и телеграфных линиях:
http://www.analytic.ru/articles/lib401.pdf
Она простая, для техникумов. Наверняка по ней учились ваши бывшие жены и собутыльники.
Посмотрите, может после этого не захочется натягивать сову на глобус, то есть использовать радиоприемник для измерений параметров проводных линий.

Это приёмник. Может работать на симметричную линию 600 Ом. По стилю исполнения и технологии не военный. Что-то ближе к радиотрансляционным узлам. Может для какого-то передвижного радиоузла. Может использовался в систеие ГО. По стилю очень похож на ГОшное оборудование. А для измерения телефонных линий существует очень широко распространённый прибор П-321. Все ЛАЗы были укомплектованы ими. Для кабельных линий исп. рефлектометр Р5-10 в виде осциллографа. Для проверки линий нужен генератор и измеритель уровня. А здесь явно один приёмник.

Приёмник имеет коллекционную ценность. Я его ни когда и ни где не видел. Я думаю все остальные - тоже. Абалдеть!

СвязьНик писал(а): Может для какого-то передвижного радиоузла. Может использовался в систеие ГО.

Мне тоже кажется, что это какое-то ведомственное мелкосерийное производство. Ну типа, судовой приемник, жд приемник...
Интересно, что только коротковолновый. Предназначен для работы в местах, где не было СВ и ДВ вещания? Опять же суда приходят на ум....

Чтобы не плодить темы напишу здесь.

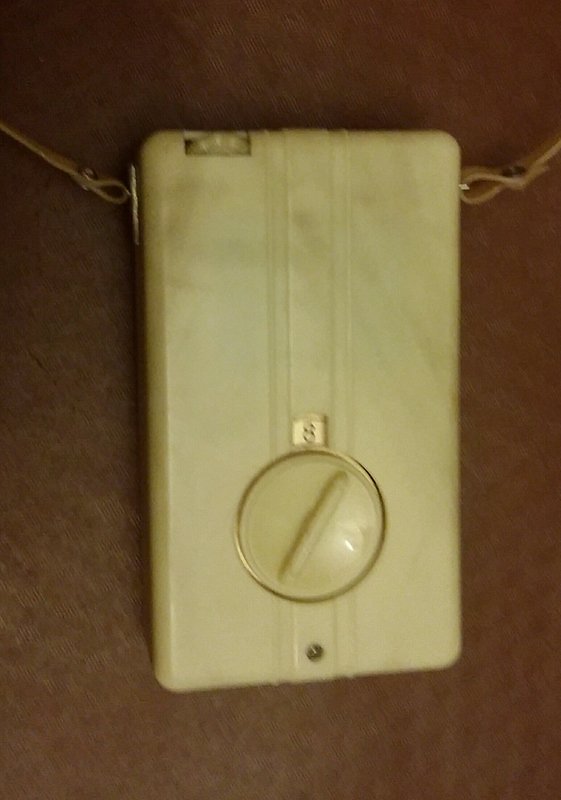

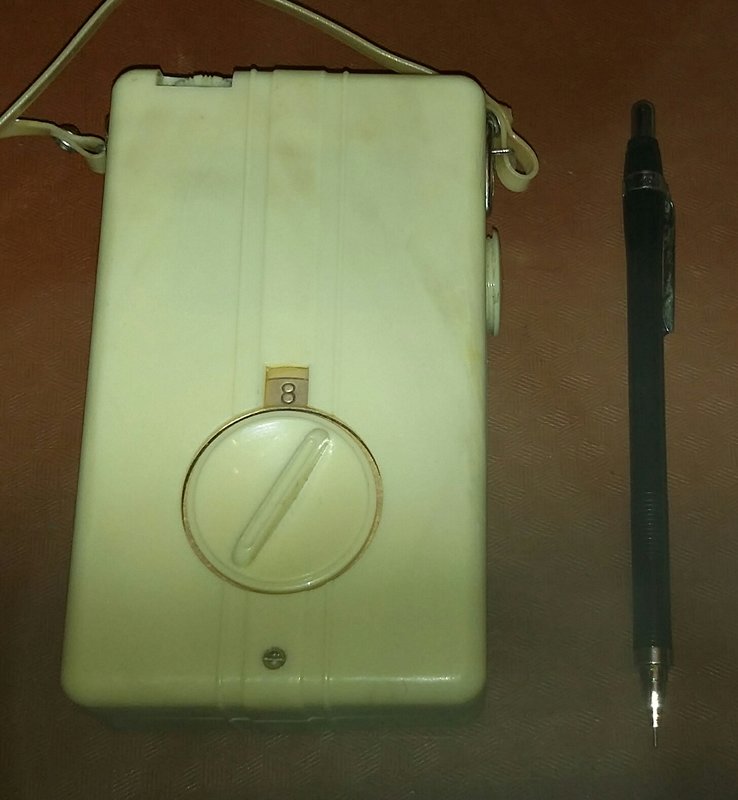

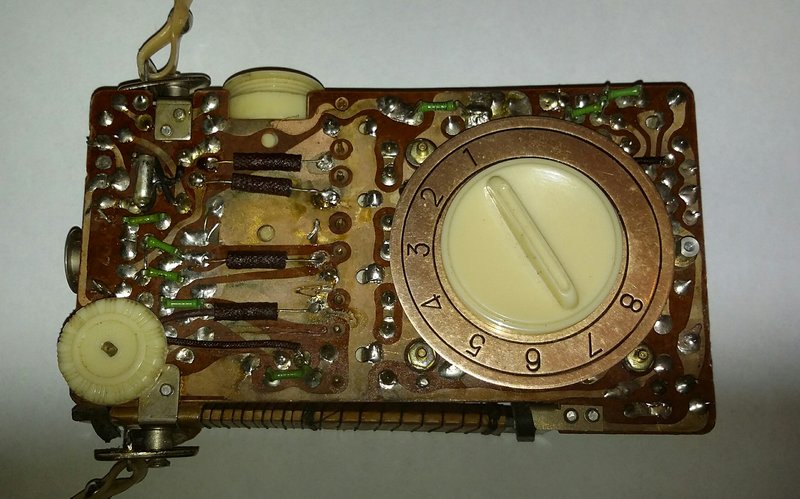

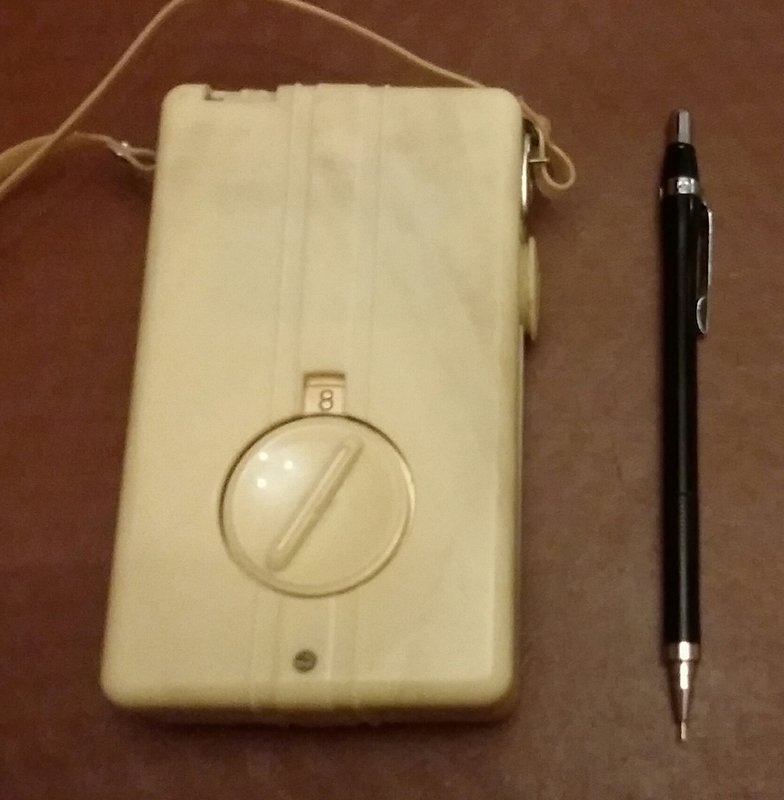

Когда-то, очень давно, я показал транзисторный приемник. Судя по контурам, КВ диапазон. 8 фиксированных каналов. Прием велся на наушник. Правда он был без корпуса, что осложняло опознание. Сейчас у меня появился такой же приемник, но комплектный. Опять же, накакого названия нет. Только серийный номер. Возможно сейчас кто-нибудь его опознает.

Самые молодые элементы 1964 года.

Alexandr писал(а): ↑
08 сен 2021, 20:09
Чтобы не плодить темы напишу здесь.
Когда-то, очень давно, я показал транзисторный приемник. Судя по контурам, КВ диапазон. 8 фиксированных каналов. Прием велся на наушник. Правда он был без корпуса, что осложняло опознание. Сейчас у меня появился такой же приемник, но комплектный. Опять же, накакого названия нет. Только серийный номер. Возможно сейчас кто-нибудь его опознает.

Надо же, какое совпадение - я на днях пытался откопать дома такой же приемник, но тщетно. Когда-то , при смене оборудования в Кремлевском дворце съездов, отец принёс пару разобранных и один целый.
Теперь он куда-то положен на хранение, что равносильно потере. Использовался для получения синхронного перевода речей с высокой трибуны. Соответствие языков номерам канала было указано на квадратной картонке размером 5х5см

slimy, спасибо!
Действительно, очень похоже, что это приемник синхронного перевода. Видно их выпустили достаточно много и снабдили все центральные залы союзных республик, так как это у меня уже второй такой приемник. Изготавливал, судя по монтажу и конструкции, явно какой-то ящик.
Сейчас используют для этих целей цифровые приемники.
https://www.manualslib.com/manual/88197 ... ml?page=23

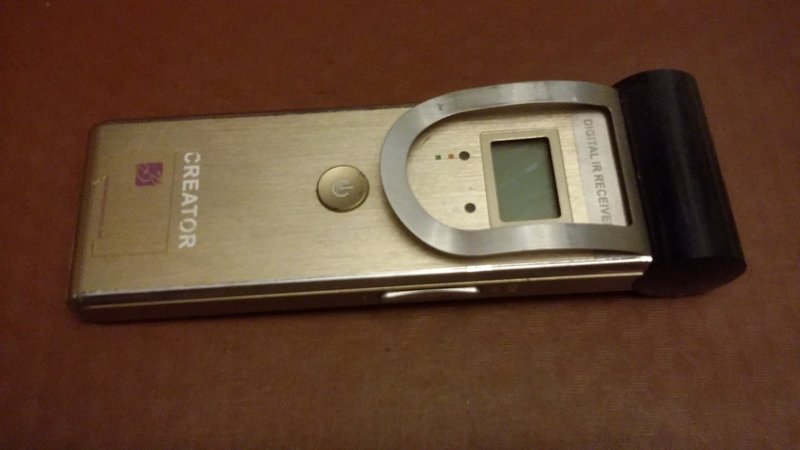

Купил на барахолке такой

.

Alexandr писал(а): ↑
08 сен 2021, 21:55
Купил на барахолке такой

Ну и как? Удалось IR сигнал поймать? Есть ли таковые в Кишинёве?

Нет, аккумулятор дохлый. И менять на новый не буду

. Просто экспонат. Купил за копейки. Не знал, что это. Дома уже определил.

Alexandr, заглянул по ссылке в мануал - крутая штуковина, однако! Один вид модуляции IR сигнала чего стоит!

По приемнику синхронного перевода 1964 года «из дворца».
ИРПА в 1957 году разработал комплект аппаратуры "Беспроволочное устройство для одновременного перевода речей на 8 языков". Помимо подачи звукового сигнала по радиоканалу от микрофонов оратора или от 8-ми переводчиков, была возможность передавать тот же сигнал и по проводам на наушники слушателей. Комплект также позволял озвучивать экскурсии, передавая с магнитофонов запись на разных языках.
В качестве передающей антенны использовалась горизонтальная петля диаметром до 60м, проложенная по периметру зала.
Приемники работали с АМ на СДВ 2000-7500м на 8-ми фиксированных частотах.
Использовалась магнитная антенна с вертикальной поляризацией и усилитель на полупроводниках. Питание от 1-го элемента Кристалл 1,5В. Приемник был приспособлен для ношения на плече.

Примечательно, что элемент питания вставлялся в то же место, что и в приемник образца 1964 года. Ну и переключатель каналов располагался в том же самом месте.
Ну или наоборот.

3462, спасибо!

3462 писал(а): ↑
09 сен 2021, 01:58
В качестве передающей антенны использовалась горизонтальная петля диаметром до 60м, проложенная по периметру зала.

В шестидесятые сделал "беспроводные" наушники к телевизору и радиоле. Проволочная петля по плинтусу, подключенная вместо динамика. Приемник принимал звуковую частоту.

svk писал(а): ↑
09 сен 2021, 09:15
В шестидесятые сделал "беспроводные" наушники к телевизору и радиоле. Проволочная петля по плинтусу, подключенная вместо динамика. Приемник принимал звуковую частоту.

Подобная конструкция описывалась не то в юном технике не то в коневодстве. Я во всяком случае в детстве про нее читал, но не повторял.

Я пожалуй тоже что бы не плодить темы напишу сюда , прошу опознать советский касетник без ЕДИНОГО опознавательного знака , черный пластиковый ящик без единого логотипа или надписи означающей модель\название , внешне очень похож на накопитель НК-03 , но не оно
