Самоляпные стойки для тяжкой аппаратуры ..

[Blackbird]

В общем после приобретения пары бетакамов возникла необходимость слепить видеостойку .. Учитывая сколько и чего я туда намерен набуздыкать - хотелось бы увидеть как этот вопрос решали другие потерпевшие ..Основной материал намечается халявные дсп от мебели .. Внешний вид волнует мало .. Волунет другое - если на мебельную дсп нагрузить ТЕЛО в 20 кг - оно неизбежно прогибается .. В смысле ДСП .. Есть какие то малобюджетные и простые решения данной проблемы .. В общем делимся опытом

[Sandy]

Есть какие то малобюджетные и простые решения данной проблемы

Брусок снизу.

[Вовка32]

стойки - трубы на 50, полку на уголки на 40 (можно всё из квадратных труб)..., как-то так

[Слепой Пью]

скрутит полки парами, хорошо бы проклеив. если дсп 16мм то получится 32. склейка будет даже лучше монолита 32. торец - вполне можно закромить широкой торцовочной кромкой с клеевой основой утюгом. вполне смотрибельно внешне выйдет.
к тому же, если ширина полки будет близка к ширине аппарата - то основная нагрузка придется на закрепленные края - соответственно возможный прогиб - минимален (если вообще будет). хоть 50 кг.
а конструктив... - стандартный. нижнюю полку - лучше делать опорной, т.е. боковые стенки ставить на нее (ширина ее = ширина вставных полок+ 2*толщина вертикальных стенок). тогда можно хоть на ролики - и катать можно свободно. вертикали - даже 16 мм - с избытком. хотя, конечно, склейка в 2 слоя будет солиднее выглядеть.
боковые полки - лучше со шкантами в шахматном порядке в кажду. доску склейки, штуки по 2 + 2 конфирмата для стяжки с каждой стороны стандартно.

[Слетевший]

скрутит полки парами, хорошо бы проклеив. если дсп 16мм то получится 32. склейка будет даже лучше монолита 32.
... если ширина полки будет близка к ширине аппарата - то основная нагрузка придется на закрепленные края - соответственно возможный прогиб - минимален ...

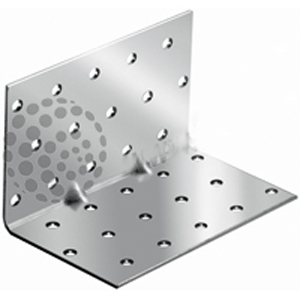

Вероятно можно и не заморачиваться склейкой, если положить одинарную полку на уголки из "Крепмаркета"типа:

Хотя я бы вместо ДСП положил нормальные (от 2,5 см) доски.

[Слепой Пью]

если положить одинарную полку на уголки

ну, это от фантазии... если вид не оч важен - то, таки да - уголок надежнее. но толстая склейка из 2х дсп в 32мм - по любому прочнее. и солиднее выглядит. можно ее и на уголки. а можно просто люменевый уголок 20мм покроить на длинные отрезки.
в конце-концов, боковины тоже можно составные сделать! наружные - сплошные 16мм, и вкладки по высоте полок, чтобы полки - как в пазы входили. все это скрутить и склеить. и торцы отделать. будет ваще монолит! хоть по 100кг на полку.

[юр-ок]

я в гараже полки из дсп снизу во всю длину 1м по середке укрепил одной квадратной трубой 20х10. 20 мм по вертикали. не мерил скока лежит но инструмент тяжелый и канистру тосола 5кг держит.гараж холодный. и смотрится не заметно.

[Слетевший]

если положить одинарную полку на уголки

ну, это от фантазии... если вид не оч важен - то, таки да - уголок надежнее. но толстая склейка из 2х дсп в 32мм - по любому прочнее. и солиднее выглядит. можно ее и на уголки. а можно просто люменевый уголок 20мм покроить на длинные отрезки.
в конце-концов, боковины тоже можно составные сделать! наружные - сплошные 16мм, и вкладки по высоте полок, чтобы полки - как в пазы входили. все это скрутить и склеить. и торцы отделать. будет ваще монолит! хоть по 100кг на полку.

Если подумать об эстетике и необходимой прочности, то я бы использовал полки из клееных брусков из натурального дерева - щиты любых размеров и толщины продаются в строительных супер/гипермаркетах и просто магазинах типа "дровосек", но ТС вроде говорил, что внешний вид ему не важен...

[Слепой Пью]

то я бы использовал полки из клееных брусков из натурального дерева

очень "живые" они! хотя, если использовать ступени...
но, как я понял, речь идет о минимизации стоимости.

[Ы]

Прогиб ДСП тогда, когда длина полки больше ширины аппарата наполовину.
А если длина=ширине то никакого прогиба нет. Другое дело места крепления полок - тут может просто вырвать с мясом.
Первое лечится усилением по длине(брусок, уголок, второй слой с подфрезеровкой вдоль для уменьшения веса) а второе креплением на уголках.

[HyC]

Идете в компутерный лабаз и покупаете 19'' телекоммуникационную стойку (не шкаф). Можно с двумя полками.

Студийная техника обычно в такой stand крепится штатно. Цена вопроса тыщ шесть.

[Blackbird]

Студийная техника обычно в такой stand крепится штатно. Цена вопроса тыщ шесть.

эээ мне бетакамы дешевле обошлись чем эта стойка А нахаляву никто не дарит ..- так что ня буду так

[Слетевший]

Идете в компутерный лабаз и покупаете 19'' телекоммуникационную стойку (не шкаф). Можно с двумя полками.

Студийная техника обычно в такой stand крепится штатно. Цена вопроса тыщ шесть.

"Жируете" вы там, в Новосибирске...
Приобретали как-то для работки нечто подобное - цены на все околокомпьютерное с намеком на серверное оборудование - не радуют...

[tvmaster]

Эти аппараты весят по 30 кг каждый и если их будет больше двух, то дерево не годится. Под такой нагрузкой деревянные полки будут прогибаться, если не сразу так со временем обязательно. Потом, изготовить подобный стеллаж нужны навыки, если он рухнет или сложится могут быть проблемы. Я с этим уже наигрался и закупил металлический стеллаж, и надёжнее и красивее смотрится. Полки можно легко регулировать по высоте. Конечно затраты, от 1200 рублей и дороже. А дерево здесь только если бесплатно, иначе покупать доски тоже стоит денег, да плюс уголки, крепёж. Ну и дерево для заданной грузоподъёмности нужно толстое, а это габариты.

[Blackbird]

Эти аппараты весят по 30 кг каждый

Ну на самом деле мои бетакамы весят по 19 кг .. В общем облегченный вариант . Тут я кстати в теме про стойки для аппаратуры видел вариант с моими и из дерева - но фотку больше найти не смог .. Ну да дерево получается исключительно из за того что бесплатно . А стойка будет на колесах - там одни колеса разоренье сплошно ..

[Атос]

Прогиб ДСП тогда, когда длина полки больше ширины аппарата наполовину.
А если длина=ширине то никакого прогиба нет. Другое дело места крепления полок - тут может просто вырвать с мясом.
Первое лечится усилением по длине(брусок, уголок, второй слой с подфрезеровкой вдоль для уменьшения веса) а второе креплением на уголках.

Правильные слова
если вес распределяется на края полки то середина не прогнётся, СопраМат однако

думай как полку крепить

[HyC]

"Жируете" вы там, в Новосибирске...
Приобретали как-то для работки нечто подобное - цены на все околокомпьютерное с намеком на серверное оборудование - не радуют...

Дак ить это смотря что где покупать. Ежели стоечку от HP то не радует. А местные производители эти стоечки штампуют - лучче фирменных. Железо толще, а цена в 10 раз ниже.

В принципе такую стойку (точнее даже шкаф) и на помойке найти можно. В подобных конструктивах строились все ЭВМ серий ЕС и СМ, которых на каждом заводе было не по одной. Так что Blackbird-у надо просто по закоулкам своего завода прошвырнуться.

В принципе вон в леруа продаются уголки дюралевые. Позиционируются как силовые элементы, не декоративные. Толщина приличная, миллиметра два точно, и размер профиля на выбор. Причем трехметровый стоит что-то в районе трехста рублей, прям по божески. Можно купить, напилить, дырок насверлить и на болты собрать.

[Blackbird]

Так что Blackbird-у надо просто по закоулкам своего завода прошвырнуться.

Уже благополучно сдано в металлолом

[HyC]

Не могли ж все сдать. Я у нас по выселенке конструкторского бюро прошел которую они оставили после переезда, набрал деталей от ЕС-овских шкафов штук 10 собрать хватит. Что в качестве полок использовали, чем двери подпирали...

[Blackbird]

Ну у нас таки сдали .. Приехали бравые ребятушки на камазах самосвалах и не только стойки покидали но и станины оптических приборов по 5-10 тонн болгарками распилили и вынесли .. Вот люди работают ..

[HyC]

Ну у нас таки сдали .. Приехали бравые ребятушки на камазах самосвалах и не только стойки покидали но и станины оптических приборов по 5-10 тонн болгарками распилили и вынесли .. Вот люди работают ..

Коллега, не могут на заводе который работает все в металлолом сдать. Я на разоренном до руин (оконные рамы не везде были) 20 лет тому как точмаше (точнее тех развалинах что от него остались) ништяки находил. Во первых всегда есть ответственные куркули с прапрощицкой закалкой, которые душой болеют "заныкаю но не дам на помойку выкинуть", во вторых на приличном заводе никто не знает где что из диких 90-х годов списано и лежит. Мы до сих пор из рейдов по запертым каморкам то бинокулярных микроскопов наберем, то кубометр паяльных станций "термит", то плат с планарными микросхемами в золоте (в основном 133 серия, я их феном сдуваю и в кассу заботливо дома кладу), то прототипов и установочных экземпляров изделий которых в заводском музее даже нет. Например радиостанцию Сигнал 201 с серийным номером 000001 я себе притырил. И текущие задачи зачастую найдеными залежами решаем. Обнаружили например забытую 20 лет тому как бухту пятидесятипарника в подвале которая не числится, гнилой кабель в интересах завода нашару заменили. Еще и премию получили.

Просто вы видимо не за все запертые 15 лет назад и с той поры не открываемые двери в забытых закутках не попадаете. А я каждые два дня заводскую помойку обхожу, и со всеи завлабами и завскладами дружбу завел, а с ОКБ особенно. То мешок однопроцентных резюков в упаковке с мусорки припру, то мешок КМ-ок, то полкилометра МГТФа, то прибор измерительный. В магазин только за новодельным импортом хожу, да за электрллитами, у старых с сохраном плохо. Весь геморрой не найти а вынести.

Я давеча даже вязанку ГДР-овскиих перфораторов ленточных нашел. Готовая протяжка для катушечника с папстовскими движками. НАБы кстати там очень интересные по конструкции. Размер правда не звуковой. Вот голову ломаю как вытащить теперь, здоровые, в карман не положишь.

[Blackbird]

Коллега, не могут на заводе который работает все в металлолом сдать. Я на разоренном до руин (оконные рамы не везде были) 20 лет тому как точмаше (точнее тех развалинах что от него остались) ништяки находил. Во первых всегда есть ответственные куркули с прапрощицкой закалкой, которые душой болеют "заныкаю но не дам на помойку выкинуть", во вторых на приличном заводе никто не знает где что из диких 90-х годов списано и лежит. Мы до сих пор из рейдов по запертым каморкам то бинокулярных микроскопов наберем, то кубометр паяльных станций "термит", то плат с планарными микросхемами в золоте (в основном 133 серия, я их феном сдуваю и в кассу заботливо дома кладу), то прототипов и установочных экземпляров изделий которых в заводском музее даже нет.

Нуу там где была вычислительная техника - те места я знаю подробно .. А весь жолтый металл выгребли еще до моего появления ..сами работники в поте морды трудились .. Всякая мелочевка попадается - но глубоко не по теме .

[Андрюша]

Столешница из мебельного щита толщиной 25мм + снизу ребро жесткости в виде доски 100х30мм.
Ширина стола 1200мм, закреплён между двух стен кладовки.
На нём стоят друг на друге Panasonic AG 7500 и два плеера AG 7510. Короче три аппарата по 24-25кг каждый.
Кроме этого микшер и прочая мелочевка. Ещё и я сижу и облокачиваюсь.

[Blackbird]

На нём стоят друг на друге Panasonic AG 7500 и два плеера AG 7510. Короче три аппарата по 24-25кг каждый.
Кроме этого микшер и прочая мелочевка. Ещё и я сижу и облокачиваюсь.

А фотку можно как это выглядит ?

[Андрюша]

[Blackbird]

О спасибо - теперь понятно как

[Cityman]

Уголок железный - кульная вещь, чёрта выдержит. По верху ДСП для красоты. В гараже уже семь столов и стоек сваял так. На одном токарник с причиндалами общим весом килограмм 150 стоит и ничего. Минусы - уголки небезплатны и сварку тоже нужно иметь.

[Sandy]

О спасибо - теперь понятно как

писАл об этом еще во втором посте:

Брусок снизу.
