Добавлю вводных : Как видим, к Аккорду стерео имеет отношение. Из описания: "Динамический диапазон 100дб! Это вместе с темброблоком, динамический диапазон самого усилителя мощности 115дб!"

Похоже на мою плату для установки в корпус Аккорда-201 стерео усилителя Беслика А.И.
Это откуда фото, с Авито?

bykowina,
https://www.avito.ru/moskva/audio_i_vid ... 1572929482
Интересно, как с авторскими отчислениями?

Еще интересный вариант самиздата: https://www.avito.ru/dolgoprudnyy/audio ... 1804869744
"Любителям эксклюзива , у которых руки растут от куда нужно!" (из пояснительной записки). К нашим ребятам прямое отношение..

Здравствуйте, кому интересно, "кассетный" Powerbank и моя красавица в придачу...
http://rt20.mybb2.ru/viewtopic.php?f=48 ... &start=100 С уважением.

Только для тех, кто понимает!!!
Предлагаю вашему вниманию эксклюзивную аудиофильскую крафтовую колонку ручной сборки с мощными глубокими бархатистыми басами, ясной ровной срединой и прозрачными кристально чистыми верхами, как бонус в комплекте присутствует аудио-провод из чистейшей безкисродной меди со стрелочками и удобная ручка для переноски:

В изделии применён мощный, качественный динамик от ЭЛТ телевизора (с помойки), мощностью целых 8 Wt:

Кстате вот он на фоне моломощного советского 4 Ваттного динамика:

gsmart писал(а):Только для тех, кто понимает!!!
Предлагаю вашему вниманию эксклюзивную аудиофильскую крафтовую колонку ...

Мои первые компьютерные колонки (не могу вспомнить, как тогда, в 90-х, называлась простейшая зв.карта) были сделаны из баночек из-под кофе, с динамиками 0,25ГДкакие-то

gsmart писал(а):Только для тех, кто понимает!!!

Shuare писал(а):Мои первые компьютерные колонки

Мои первые компьютерные были вообще динамики без корпусов, они просто валялись на столе... в те времена так можно было - простейшие звуковые карты имели встроенный усилитель, способный работать на нагрузку 4 ома. Но недолго, задолбали вечно отрывающиеся провода, и тогда я подключил внешний УМ с нормальными АС.

Shuare писал(а):не могу вспомнить, как тогда, в 90-х, называлась простейшая зв.карта)

Ковокс, я чай.

Ковокс, как правило, не имел встроенного усилителя... да и выхода "стерео" не было.

А к выходу PC Speaker подключал ДЭМ-4, он орал громче всех прочих.

Большинство Sound Blaster, Vibra и Ensoniq имели УНЧ на тдашке, причём без радиатора (просто прикручена к массовой дорожке). И этого было достаточно, чтобы цеплять наушники или даже динамики.

В 1996 г. на рабочем компе подключал к ISA- звуковушке динамики ~0.5-2 вт от китайской дребедени, помещённые в картонные аппетитные такие коробочки от печенья чоко- пай. В дальнейшем некоторое время удивляло отсутствие контрольного унч на более современных звуковых картах, ведь на той допотопной он был.

В 1997 году купил звуковуху Tomato (Adlib-совместимую), в ней УНЧ был на TEA2026, честных 4 Вт на канал выдавал.

Всем привет.
Наконец то закончил(почти) свою новую магнитолку.
Началось с того ,что принесли на ремонт трансляционный комбайн ,в котором

стоял реверсный лпм,с нерабочим процессором управления.Хозяин комбайна с

удовольствием принял предлжение о замене лпм на мп3(в торговом центре с

флешки намного проще чем с кассеты кмк).
В итоге появился реверсный лентопротяг,которыми комплектовались практически

все муз центры начала 2000х ,с небольшимим вариациями.
Задумал сделать очередной кассетник на новый лад.
В итоге с помощью ардуино и FLPROG разобрался как им управлять,ну и

понеслась....
Уислитель воспроизведения достался от старой ржавой магнитолы на микросхеме

HA12163 от HITACHI Audio Signal Processor for Car Deck and Cassette Deck
(Dolby B-type NR with PB Amp).
Мп3-блюпуп(а куда сейчас без него?)народный,с небольшими доработками под

управление от ардуины.
Акб на литии 18650 3 элемента в паралель и 4 блока последовательно(16.7в-

5А).платка BMS-4S/+питание и зарядка от импульсника на 23В-5А.
Моторизированный регулятор громкости на китайском ALPS.
Усилитель на 2х TPA3116D2-на 4 ом(13см двух полоски) при питании 23в-

честного синуса=ватт по 25 точно.
Корпус -МДФ6,проклеенный с фазоинвертором на 50 гц(ниже динамики все равно

не тянут).
По итогу ,что есть.-
кассетник,реверс,счетчик ленты,поиск по нулю,дистанционка,шумоподавитель

(работает только в паузах),мп3,блютуз,таймер отключения по времени(отдельно

активируется на 65 мин) и отключение по отсутствию музыкального сигнала-10

минут-все это управляется ардуино нано
Конечно СТРЕЛОЧКИ ))) и классика-светодиодная линейка для индикации

выходного уровня.
Звук-ооооочень долго бодался с низкочастотной состовляющей,по итогу звучит

как мне -ХОРОШО,немного маловато баса для современного контента,но все

олдовые вещи (диско ,поп,рок,джаз)звучат отлично!
По конструктиву звуковая часть и питание расположенны в изолированном

обьеме,а кассетная и цифровая часть в легко сьемном боксе,для доступа

(например обслужить лпм или модернизировать ,что то)))достаточно открутить

2 нижних шурупа и панель снимается.
Что на попозже-
1 по софту,надо как появится вдохновение пререработать логику включение

перемотки для поиска по паузам(сейчас при перемотке головки крутятся не по

направлению)
2 по звуку,заказал на lm1036 набор для сборки темброблока,у него

регулировка по краям +-12дБ(немного подыму нижний диапозон в звуке)
3 так как в конторе где всегда делал панели (лазер чпу) станок был

неисправен,то пришлось идти к непрверенным мастерам,в итоге мне не нравится

как получились надписи-буду немного переделывать дизайн и как заработает

нормальный станок,то немного переделаю переднюю панель.
Ну а пока все- с наступающим новым годом!
[video][/video]
[video][/video]

del60 - Вы явно ошиблись темой. Это труд, достойный уважения! Плюсанул в "карму" за умелые руки.
С наступающим!

КВК писал(а):
https://www.olx.ua/obyavlenie/samodelny ... dd51e66d6b

Комментарии: без комментариев.

изуродовали пару отличных магнитофонов чтобы построить унылое говно , автор конструкции рукожоп со стажем !!!

ПроигрОватель виниловых пластинок, Вязьма. https://www.avito.ru/vyazma/audio_i_vid ... 1837529239

С Новым Годом! Как Вам такое чудо?

С прошедшими! И вот такое чудо.

А что тут адского? Выглядит хорошо.

Ключевое Слово "чудо".

97531 писал(а):С прошедшими! И вот такое чудо.

Там в Омске целая коллекция мини-копий. Очень интересно посмотреть:
[video][/video]
[video][/video]

profi-max

Так это Akai-77 крашенный из баллончика.
Посмотрел у него и другие магнитофоны.
Он просто серийные магнитофоны немного уродует и красит из баллончика.

tagpin писал(а):profi-max
Так это Akai-77 крашенный из баллончика.
Посмотрел у него и другие магнитофоны.
Он просто серийные магнитофоны немного уродует и красит из баллончика.

Там на видео стоит рядом коробок спичек, чтобы был понятен масштаб.

О как..

ага есть у нас в Омске один деятель, делает из кассетников катушечники

Океан 209 стерео:

ненуачо Вентажьь !!

ASSistant писал(а):Океан 209 стерео

Стерео в смысле - очень объемный?

[video][/video]

Моё недавнее творение.

[video][/video]
Мое первое ламповое творение...

Блок питания Маяк.))))





https://www.olx.ua/obyavlenie/laborator ... f7e98b1951

Alexmax писал(а):Блок питания Маяк.))))

Зачётный блок питания

Это вам не фм в приемники впиньдюривать! Ювелирная работа. https://www.avito.ru/izhevsk/audio_i_vi ... 1783524676

В Тюмени -Маяк ламповый:
https://www.avito.ru/tyumen/audio_i_vid ... 1872116813

Всем привет.
Закончил очередную хотелку)
предыстория..

В далеком 1985 году у нас открылся магазин Маяк-специализированный магазин по продаже электронной бытовой технике.Так вот ,в то время я каждый раз проходя в школу и со школы-обязательно заходил как в музей любоваться новинками тогдашними )))
маяки ,романтики,веги,но! очень мне запал комплекс от радиотехники -усилитель,кассетник,тюнер,вертушка,колонки-с30,с50,с70,с90 мммм....крассота!люминь,дерево,модные индикаторы!
уболтал Родителей-купили усилитель,вертушку и с30.
Потом понятно все полимеры были про***ны,а вот теперь решил компенсировать немного.
Приобрел радиотехника мп 201 в состоянии пристрелить-продаван когда торговался так и сказал-мне за нее как за метал дадут больше )))Цель не ставил восстановить аппарат как оригинал,прекрасно знаю все косяки штатного лентопротяга,но вот сам форм фактор и сочетание метала и дерева ну Очень нравится.
В итоге раскидал,лпм в мусор,вся электроника -туда же,оставил только индикатор и трансформатор (не стал заморачиватся с питанием индикатора).
Первым делом моторизирвоал лоток кассетной деки,от сидирома адаптировал механику-очень классно как по мне работает(блаХгородно).
Далее на базе родных педалей (напомню-стоял педальный лпм от венгров) сделал кнопочный узел с приятным тактильным щелчком для управления электроникой.
Затем раскидал неисправный лпм от авто тоеты-реверсный,управление моторизированное,подогнал -закрепил в лотке на месте старого.
Усилительная часть осталась родная от авто кассетника-платка на основе микросхемы от хитачи с шумодавом долби Б-очень красиво звучит.
Написал программу управления на Ардуино нано,сделал платку с обвязкой для управления моторчиками привода и прочими ништяками.
Естественно пристроил модуль с мп3,радио,блюпупом.
Адаптировал родной индикатор со счетчиком к новому лпм-Узнал новое для себя,оказывается в далеком 83м году режим память в индикаторе была не просто по нулю(как в маяках и прочих),а реально запоминается комбинация цифр -при совпадении выдается сигнал на исполнитель.
Сделал отключаемым индикатор (кнопка на панели-ОТКЛ,чтоб не пустовала)
Добавил в нутрь корпуса усилитель на базе TDA7498E(100 вват на 4 ом класс D) единственно источник питания не разгонишься,(импульсник -места маловато-возможно потом переделаю)ограничил 2 по 45 ват.
Естественно поставил ALPS моторизированный регулятор громкости-классика!
Все хозяйство управляется с пульта и с родных клавиш-педалей.
По звуку-СУППЕР!подключил к с50 некогда мною спасенных от печки.
По дизайну-я до сих пор как в 85 -ну ооочень нравится)
По функционалу-есть
-кассета с реверсом,шумодавом который включается ТОЛЬКО в паузах.Есть мп3,блютуз,радио фм.
Сделал автовключение при подачи питания(удобно -прошел с работы ,ткнул клавишу питания,включилась кассета -если нет кассеты ,то через 5 секунд переключатся в режим мп3 а там уже с флешки)
По умолчанию играет 65 минут с момента Любого последнего действия с органами управления(например уснул или ушел,то через 65 минут аппарат сам остановит воспроизвидение и отключится от сети).
По дизайну-максимально оставил все родное,единственно не получилось с родным макинтошем-очень уж был побит временем-пришлось затянуть в винил-но результат неплох.Установил красивые(как по мне ) ножки аляDenon.
А вот с панелькой кассетной части пришлось поиграться-родная дюралевая -с начала сделал из роумарка,не понравилось-не смотрится,в итоге при помощи напильника и ЛУТа переделал оригинальную платину-результат неплох.
В общем Я доволен как слон! в данный момент валяюсь,слушаю кассеты -кайф,рядом стоит стойка из фабричных аппаратов,ничуть ни хуже,а с учетом функционала-на голову интереснее))))
пс-офигеть понаписал-да и это все с начала рождения идеи и до финиша 1,5 месяца с перекурами)
[video][/video]

del60

del60 Уважуха!

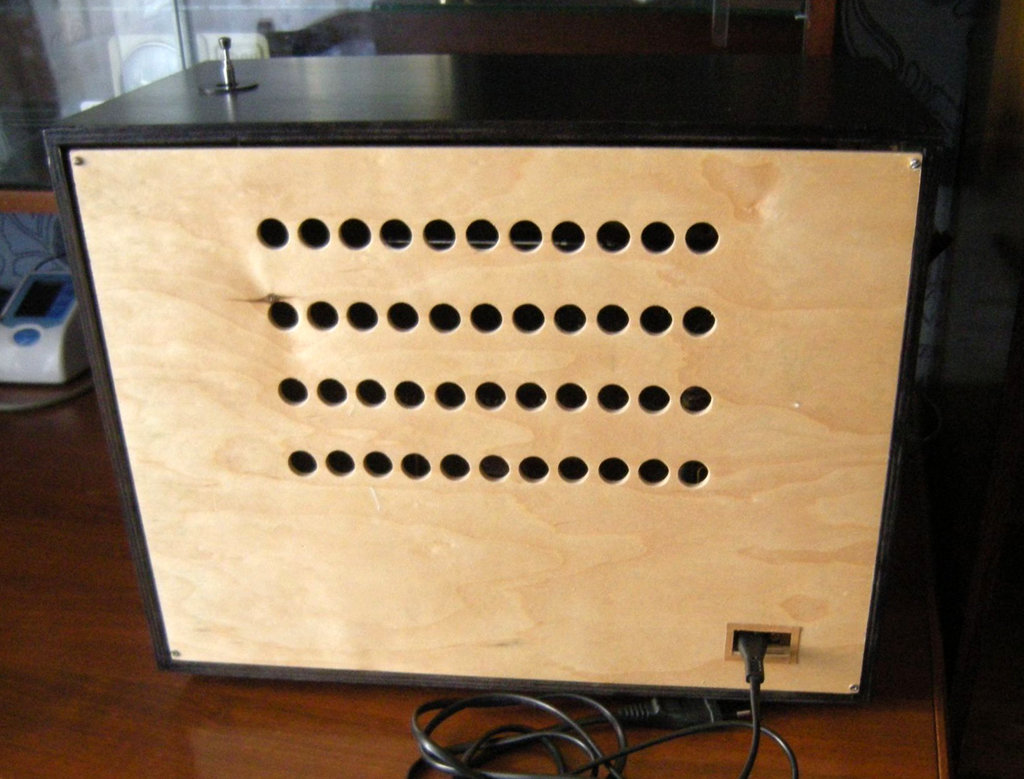

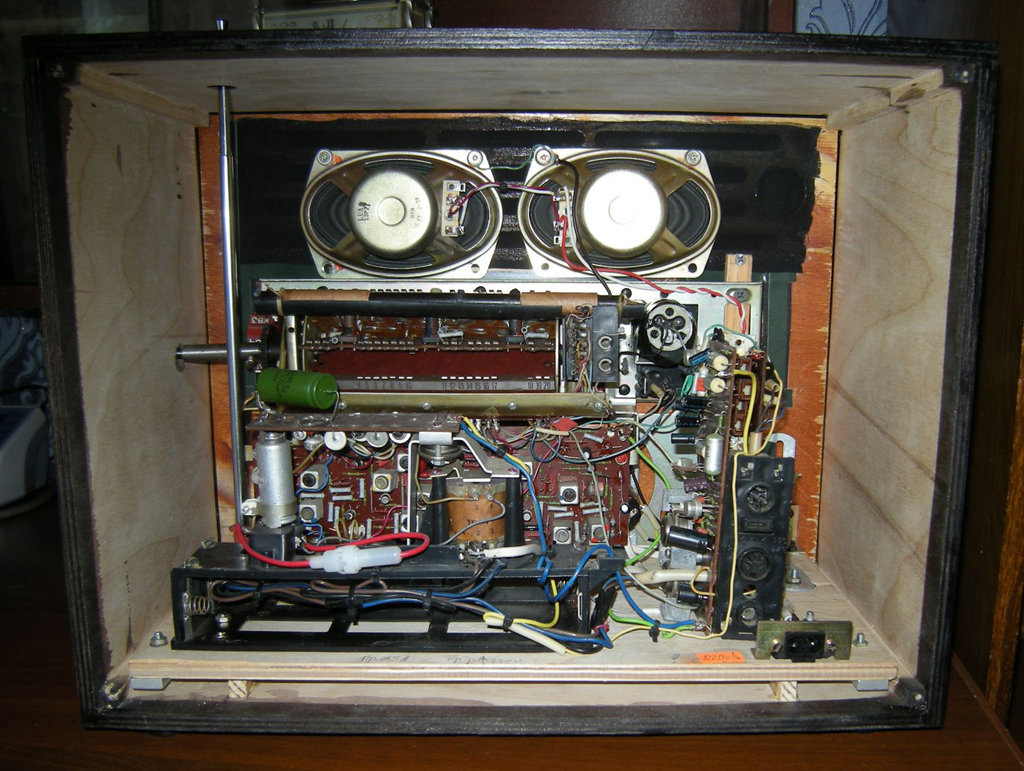

Не скажу, что адский, но сегодня сделал вот такой самопал - "бормоталку-убаюкивалку"
Люблю засыпать под радио, но звук Degen-DE1103 на малой громкости "не айс". Да и смартфон с интернет-радио тоже вообще без басов. Вот на основе китайской платки с PAM8403 сгондобил усилитель. На входе цепочка ослабления на 32 дБ с тонкомпенсацией, от ТКРГ с распределённой коррекцией Зуева (Радио №8 1986 г.). На выходе - идейно правильные СГ-3. Ещё разъём USB для зарядки смартфона. Корпус от блочка промышленной автоматики.

del60

Это несомненный плюс - плюсище!
Точно как и Вы, зырил на Радиотехниковский комплекс в молодости.
После армии купил магнитофон. Начались проблемы со скоростью полез без ума ремонтировать. Уграл протяжку и продал магнитофон за пол цены.
Ностальгия!

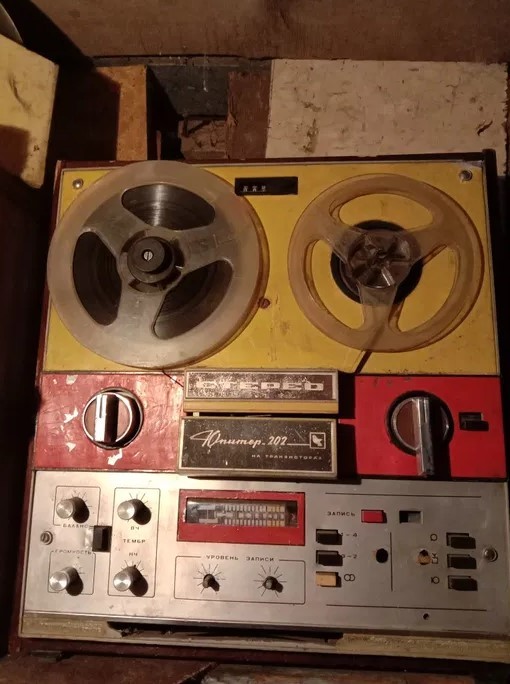

"маг.советского.производства.с пиковымы.индикаторамы .мотор работает.перемотки.работают.все платы на месте"

Riverbluesman писал(а):"маг.советского.производства.с пиковымы.индикаторамы .мотор работает.перемотки.работают.все платы на месте"

Интересно, что за кнопку вколхозили между регуляторами справа.

Ужасный вид у магнитофона...

КВК писал(а):Интересно, что за кнопку вколхозили между регуляторами справа.

Скорее всего это отключение акустики.

Riverbluesman писал(а):Скорее всего это отключение акустики.

Да, пожалуй.
На моем она вставлена справа, над переключателем входов. Тянуть провода пришлось далеко, зато вид не портит.

Определённо, не только у меня есть такая штука. Весьма полезная вещь.

лучше бы вы все прикупили себе музыкальный центр! прямо глаз радует...
https://meshok.net/item/144652990_%D0%9 ... 0%BE%D0%B9

wasserman
, Особенно это:
Состояние товара: Новый.

Бедная Беларуська
