Самопалы собственного изготовления ,корпуса заводские.

Усилители построены на всеми нелюбимых TDA7294,черный состоит из TDA7294-2шт,NE5532-2шт,емкости питания 50в-4700мкф-6шт,транс от Вега50у122,темброблока нет,т.к. работает с компом и использует эквалайзер звучки Creative 0570.Нагрузка акустика Magnat monitor supreme 200,доработанные в плане демпфирования стенок STP,и сантиметровый поролон. Тот усилитель который цвета шампань состоит из мостового усилителя на TDA7294-4шт,предусилитель из какого-то радиоконструктора на к574уд1,и четырех кт3102 и 3107,транс от центра AIWA N7,емкости 50в-10000мкф-4шт,усил используется для проверки АС после ремонтов.

и таки продолжим в тем адскости - и день сегодя соответствует . Вот спаял такой "цветочек" - то бишь ступенчатый регулятор "тихости" с предусилителем .. Это ЗАКОНЕННЫЙ его вид - в таком виде разве в коробку экранированную пойдет ..

Вот такое самопалим - иначе очень долго - а тут с нуля за 3.5 часа

SHURIKS

Ну разве это АДСКИЙ, вполне культурно, вот учитесь у Blackbird
Его ещё ни кто не перещеголял

Blackbird
Зачётные резюки Сразу вспомнилась молодость.

Blackbird
Зачётные резюки Сразу вспомнилась молодость.

Ну а шо делать валялась коробка ПТМН общим числом как раз на регулятор вот и спаяль

Blackbird
Большой дефицит был в своё время среди радиолюбителей.

Центральный канал для домашнего кинотеатра(обратите внимание на габариты)

Цветомузыка 80-х годов.

Усилитель на ун7.

Ещё одна цветомузыка.

Строба самопальная.

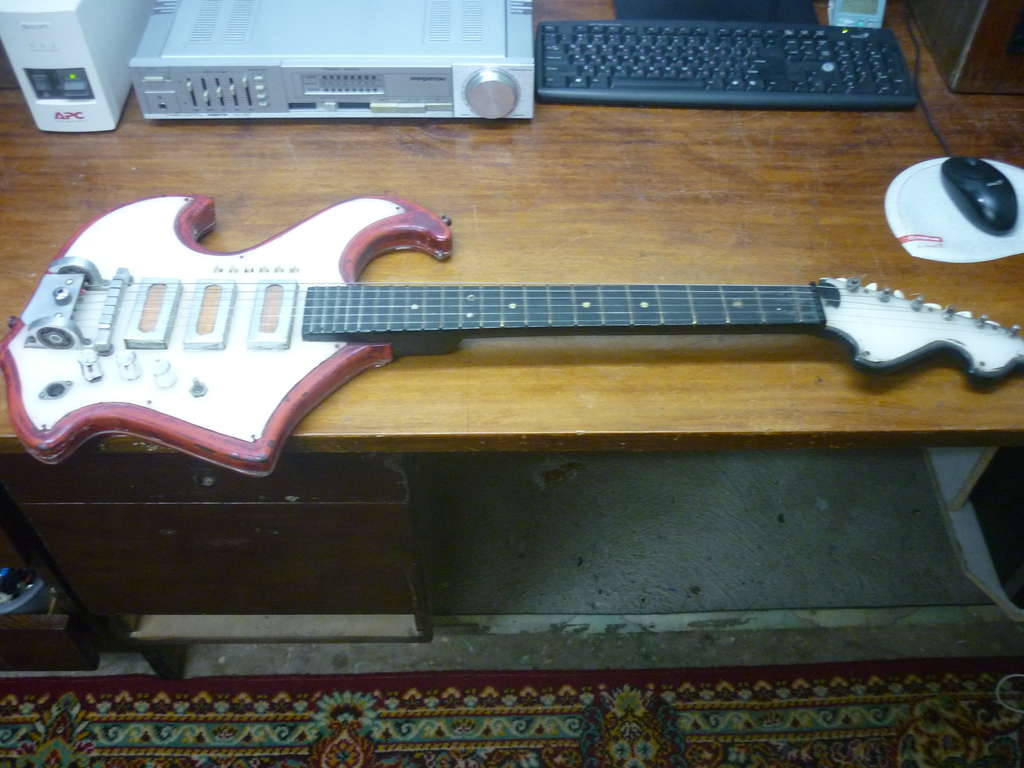

И напоследок ГИТАРА

SHURIKS
Гитара супер, даже машинка самопальная, на подшипниках, что ли?
А нахрена, там столько переключателей?

lexxann Машинка на подшипниках ,эту гитару делал директор института где я работаю.Насчёт переключателей не знаю я не музыкант.

SHURIKS
видимо кроме конфигурации подключения звукоснимателей ещё и встроенные спецэффекты

Гитара сильно похожа на конструкцию Валдемарса Кетнерса "Электрогитара - орган", ктр была описана в Радио № 01 за 1976 год. Вот там кнопочек, и регуляторов было предостаточно. Ну и в статье всё описано (это что бы не гадать... )

Blackbird писал(а):и таки продолжим в тем адскости - и день сегодя соответствует . Вот спаял такой "цветочек" - то бишь ступенчатый регулятор "тихости" с предусилителем .. Это ЗАКОНЕННЫЙ его вид - в таком виде разве в коробку экранированную пойдет ..

Вот такое самопалим - иначе очень долго - а тут с нуля за 3.5 часа

Какрусель, карусель -это радость для нас...

Вот такой вот очередной самопал. Бегущие огни 2х16. Собрал на срочке в армии. Корпус от Российского модема.

Девайс не мой ,шарился по тырнету , может кому будет интересно.

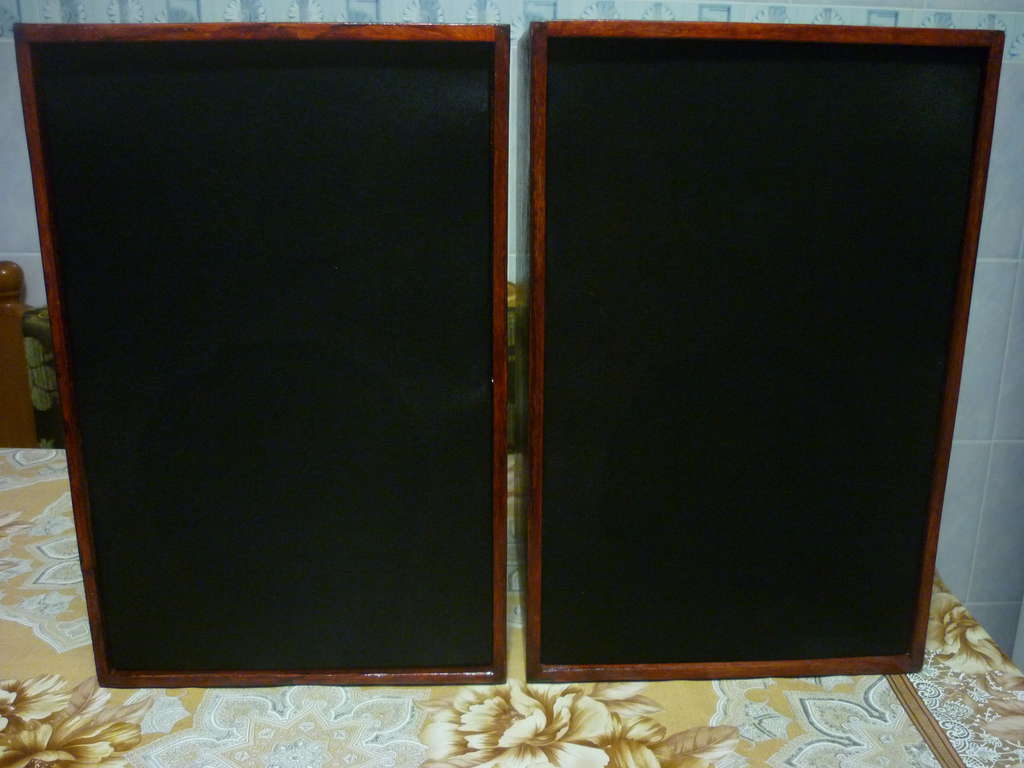

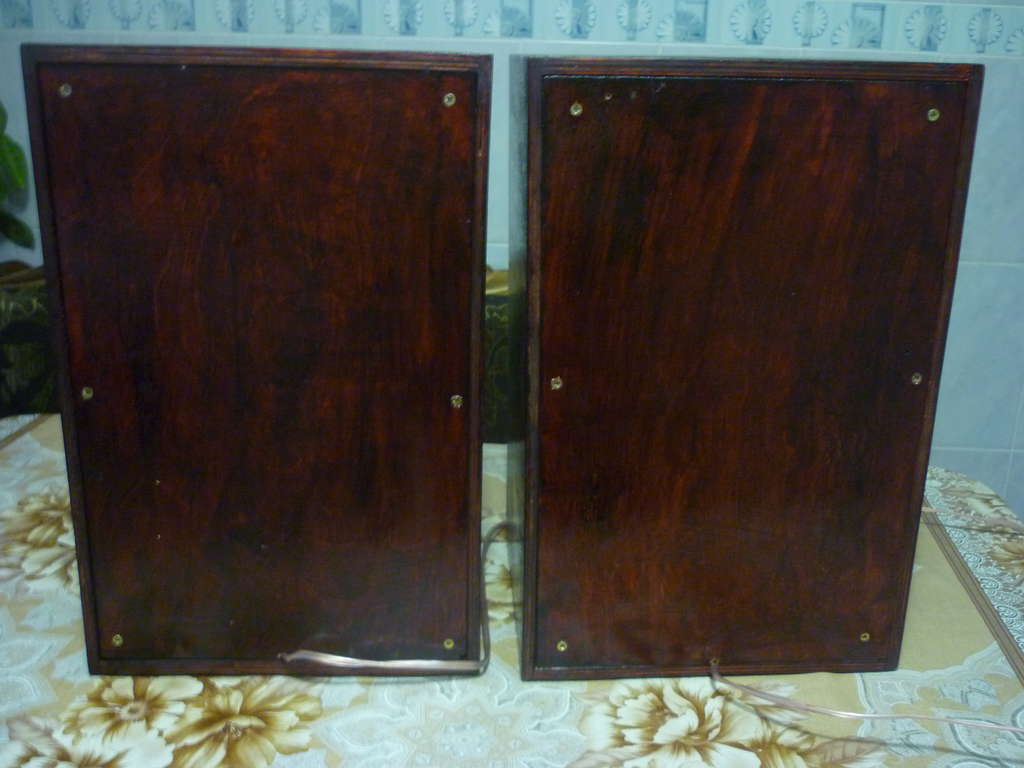

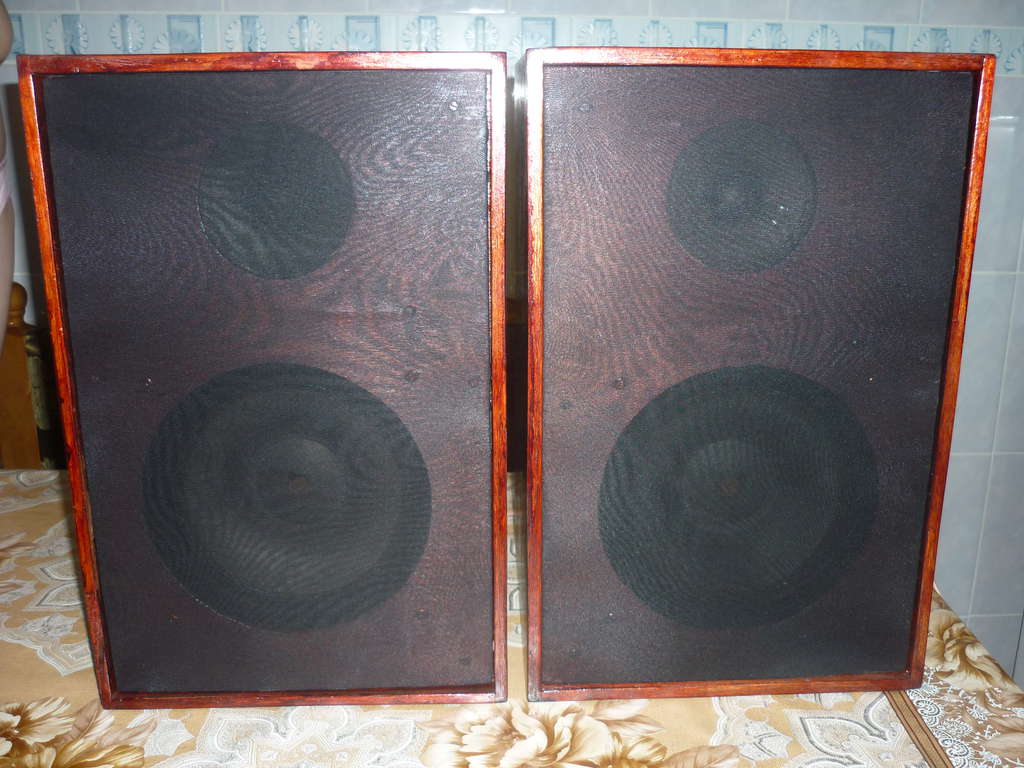

Самопальные 10 МАС ,динамики 1974 года ,красил и перетягивал сетку сам ,колонки делал не я.

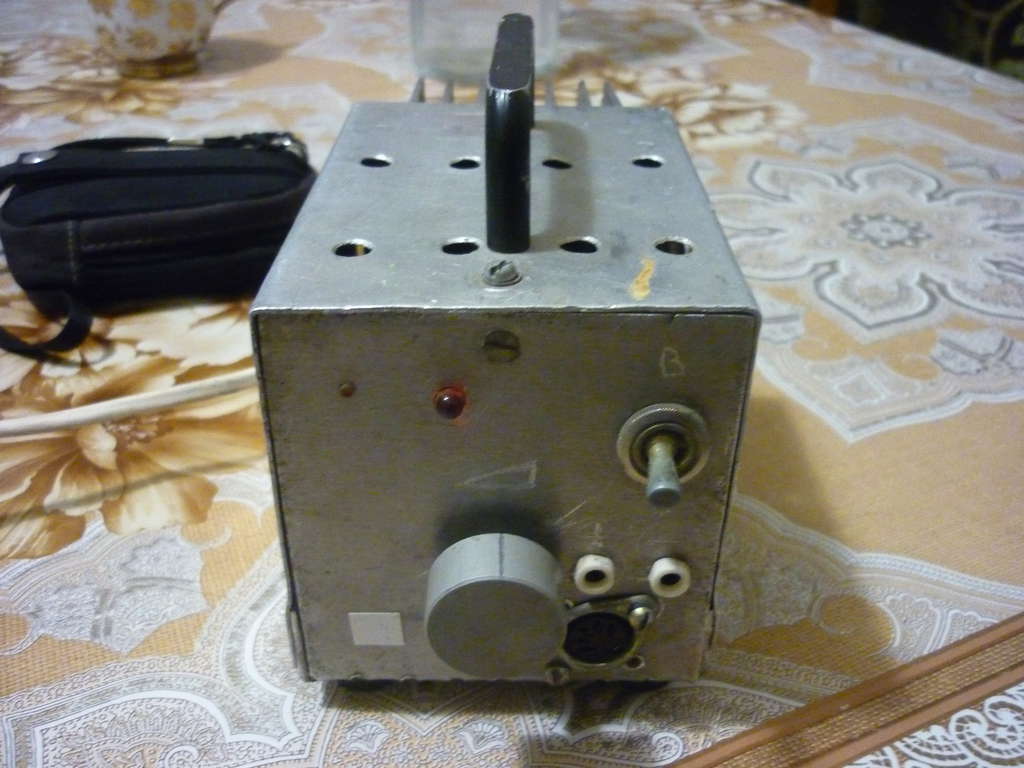

Блок питания 1-30 вольт ,делал сам ещё в радиокружке.

Почемуто напомнило телевизор ВЛ-100

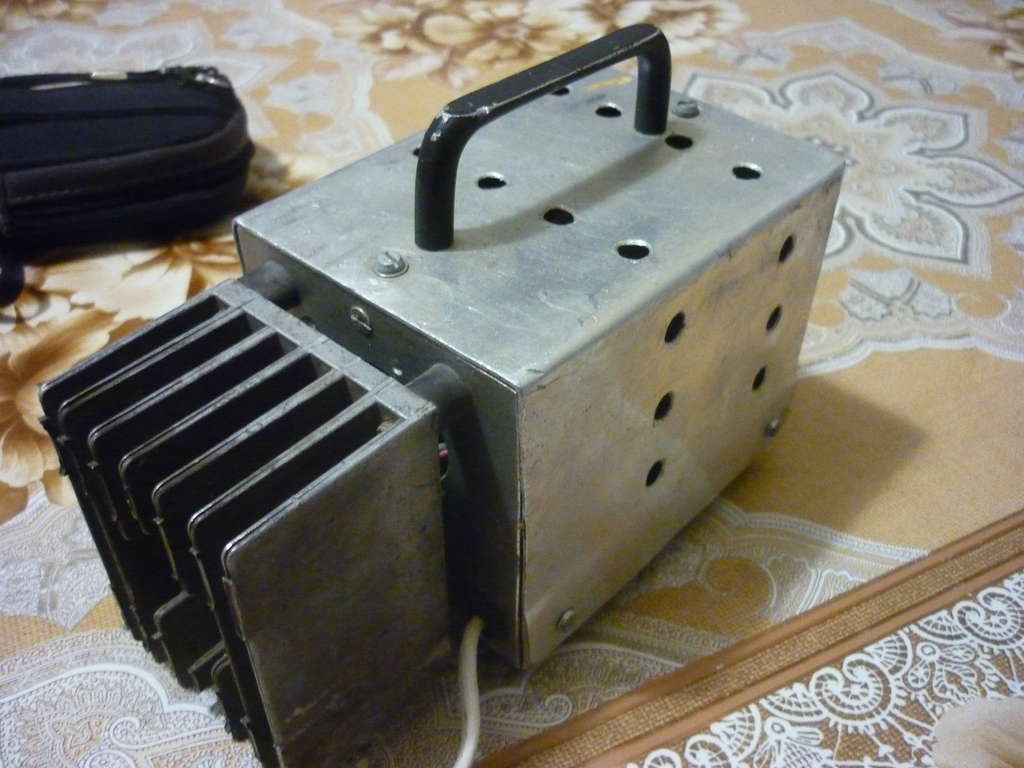

сделано-1973г.1-30в,ток отсечки до 2а.

В одном радиокружке занимались?

во блин и я подобный делал, под чутким руководством наставника, хотя и в корпусе было место, заставил снаружи ставить радиатор

Робяты! А что оставалось делать, когда в стране в 70-е нихрена ничего не было: а на свалках радиозаводских была куча деталей: трансы, транзюки, кондёры и т.д. и т.п. И мы, тогда ещё пацаны, ездили на великах на свалку сарапульского р/завода - выстригали деталюшки НОЖНИЦАМИ - тогда у нас бокорезов и в помине не было! И радовались, когда приёмник заработал! А свалка ИРЗ - они просто выкидывали за забор! Вот уж раздолье: эл.гитары своими руками делали и усилки собирали, поэтому тема для смеха абсолютно никчемная!!!
ПС: хотя на прилавках ГУМов и ЦУМов кое-что было, но экономить россейский народ ещё раньше научился...
И большой поклон тому народу, кот. не водку пил, а чего-то изобретал!!!

не водку пил, а чего-то изобретал!!!

Что могу сказать.. Большинство эти 2 пункта успешно и продуктивно совмещало.

точно, особенно "мастера золотые руки" как тогда говорил, руки золотые да горло...

vitsserg не в одном д.садике рядом на горшках сидели,и обсуждали наше будущие.

Вот такой агрегат есть:

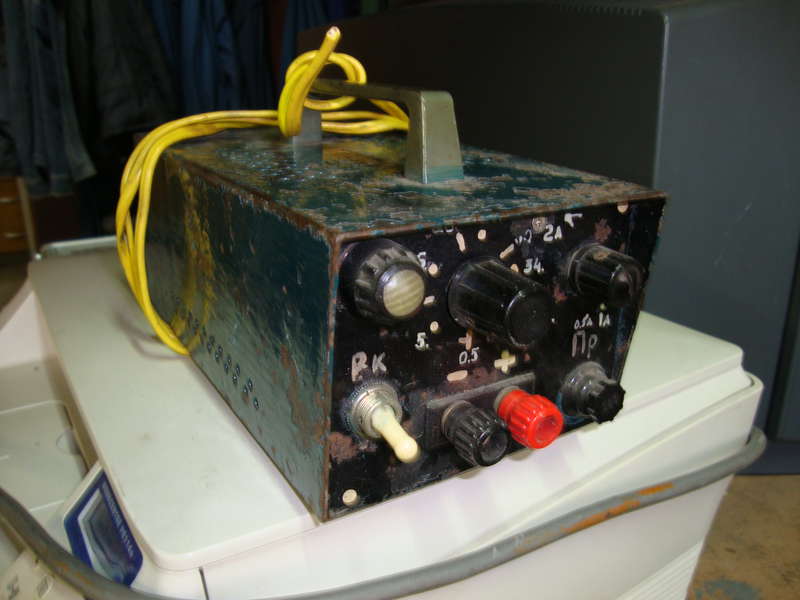

Самодельное зарядное устройство для автомобильного аккумулятора на 12 вольт родом из СССР. Мощность до 10 ампер, переключателем-галетником можно регулировать напряжение в пределах от 12 до 14 вольт, судя по тестеру.

Был у меня самопал - простой БП из книжки "Электронные самоделки" запихал в металлическую коробку из-под крупы или сахара... Не сохранился. Впрочем, я его как-то пихал и в корпус из-под реле времени для фотоувеличителя. А простое ЗУ для мелких дисковых аккамулей вообще запихал в пластмассовую коробку с крышкой, в ней был то ли маргарин, то ли сливочное масло... Тоже не сохранилось.

Дублирую из соседней темы:

Акайва-фунайва... Хитачи! Рррэттро! http://aukro.ua/rettro-avtomagnitofon-n ... 44719.html

Шестьдесят, заметьте, пятого года.
Или это в "Советские клоны", хе-хе?

Хм протяга у этой "ХИТАЧИ" это вот отсюда
http://www.rw6ase.narod.ru/000/mg/wesna211_02.jpg
Хотя сама весна 211 клонированный пилипс
Шо касаемо формфактора - то кажись в 1974 году в Радиве магнитофон проигрыватель бы описан как раз такой мелкий .

Blackbird писал(а):Хм протяга у этой "ХИТАЧИ" это вот отсюда
http://www.rw6ase.narod.ru/000/mg/wesna211_02.jpg

Никаких сомнений.

Blackbird писал(а):Хотя сама весна 211 клонированный пилипс

Который из?

Blackbird писал(а):Шо касаемо формфактора - то кажись в 1974 году в Радиве магнитофон проигрыватель бы описан как раз такой мелкий .

Тот вроде был из "Электроники-302".
А этот похож на какое-то коаперитивное творчество.

А я когда начинал, собрал Олимп, тот что 10 Ватт выдает на 4 ома. Взял какуето плату, выпаял все детали, оторвал все дорожки, сверлил, вставил свои детали и соединил их заранее луженым проводом. Все детали незакрепленные а он работал, жаль не сфоткал тогда. Корпус был от промышленного списанного блока от релейки. Сейчас конечно только печатные платы, кстати детали у меня до сих пор бу (75% запасов), телецентр помог:)

[quote="Gena_308" кстати детали у меня до сих пор бу (75% запасов), телецентр помог:)[/quote]
Такая же история. Только помог П/Я, на котором я работал после института, да и институтская практика на радиозаводах тоже подсобила.

Просто хочу показать Вегу,такую брал.

Аццкого тут мало, вполне прилично выполнено, в лучших традициях, условия квартирные.

пришелец писал(а):Аццкого тут мало, вполне прилично выполнено, в лучших традициях, условия квартирные.

Я и написал,просто хочу показать.Не в ту тему,тогда не серчайте.

uliss

пришелец писал(а):uliss

Все путем

я нашел самый адский самопал
https://www.avito.ru/moskva/audio_i_vid ... _395857773

Делал для дачи. Сверху, по центру между высокочастотниками предполагалась автомагнитола. НЧ достались от убитых "пионеров".

Костяныч
Да сделано-то очень прилично... "2 в 1"... стереоэффект, наверное, интересный...
Куда интереснее было бы взглянуть "что у нее унутре"... как вы их "акустически" разводили...

Стереоэффект там особо и не требовался. На средних стоят заглушающие боксы от S90, всё подключено через разделительные фильтры от "Эстонии 35АС-021". Низкочастотники и сами-то не шибко высоко воспроизводят, да ещё и фильтрами. В принципе, нормально работают на общий объём. "Пищалки" отдельно. Они авто, с довольно широкой нижней границей диапазона, поставил просто по конденсатору на 2,2мкФ. Туннели от тех же колонок, что и НЧ. Пришлось ставить все четыре, иначе две 15-ки давали свист только через два из них (поначалу только два ставил). Их длину оптимизировал с помощью программы и по замерам Z характеристики. Правда, в итоге, показалось, что в закрытом оформлении низ пособраннее был.Ещё пришлось изнутри симметрию нарушать с помощью распорок о мини-перегородок.

Гляньте какой полёт мысли, какая компоновка, а исполнение!

Серёга
Тут даже сам Blackbird позавидует

Устройство для ввода программ с перфоленты в модифицированный калькулятор Б3-34. Изделие конца 80-х годов, создано в домашней мастерской. В качестве перфоленты использовалась магнитная лента от накопителей ЕС ЭВМ.



Отверстия перфорировались вручную на специально сделанном механическом устройстве на основе двух пластин с отверстиями. А протяжка в считывателе - при помощи эл. мотора с редуктором. Команды программы считывались фотодиодными датчиками, и вводились в МК путем эмуляции нажатий клавиш по матрице самодельными герконовыми реле.

Серёга писал(а):Гляньте какой полёт мысли, какая компоновка, а исполнение!
