Претендент на звание "Самый адский самопал"

Сообщение

ctulxu · #301

хороший усилочек получился.платы на мрн-ках вроде сделаны?а спереди вблизи панели что за платы,для предварительного что-то многовато их...

Костяныч · #302

Домучил наконец то корпус. Честно говоря, уже на излёте энтузиазма, не хотелось бросать недоделанным. Пошло не по первоначальному плану и потому пришлось навтыкать крепежа больше меры. Ладно ещё, из нержавейки.

Покрасил и собрал сегодня. Погоняю, посмотрю, как греться будет.

Ручки пока под вопросом, но думаю поставить такие же чёрные, но большего размера, как на спектроанализаторе.

maker70 · #303

Костяныч писал(а):Домучил наконец то корпус.

Ручки пока под вопросом, но думаю поставить такие же чёрные, но большего размера...

Типа McIntosh

Костяныч · #304

Можно сказать и так. Но честно говоря, даже не вспоминал, когда городил. Вы мне напомнили) На самом деле, подсветка белая, а стекло тонированное, без оттенков.

biom · #305

Вот мой самопал

Только сильно не смейтесь

Собран внутри мыльницы

К одной из половинок прикручена болтами панелька с вилкой сетевой от БП калькулятора "электроника" какого-то

Внутри трансформатор от этого же БП, далее диодный мост, вроде КЦ405 (коричневый,
квадратный ), батарея конденсаторов 220мкфх4шт+470мкфх1шт+какой-то мелкий керамический

Собрал всё, что было подходящее в запасах

Параллельно первичной обмотке конденсатора, через резистор 100кОм припаян зелёный светодиод,
он загорается при включении в розетку

После батареи конденсаторов провод идёт на выход через два обычных диода
(для снижения напряжения с 7,5 вольт до 6 вольт)
и красный светодиод (для индикации заряда)

Красный горит только во время заряда, и, если я правильно понимаю,
должен потухнуть, когда аккумулятор зарядится до 6 вольт

Началось с того, что сгорел зарядник от игрушечной машинки на радиоуправлении.
Вот он:

Сначала я пытался его отремонтировать.
Заменил высоковольтный конденсатор, проверил диод выпрямительный,
купил транзисторы такие же (там их всего два: 13001 и с945)
Но он что-то не заработал. Неужели я "заблудился в двух транзисторах"
Зарядник-то простейший. В результате сделал самодельный.
Вот ещё вопрос возник: Чем импульсные блоки лучше линейных ?
Посмотрел осциллографом на выходе зарядника от сотового - там "пилообразная" полоска,
посмотрел этот самодельный - там прямая линия...

VASILI · #306

Для аккумулятора без разницы, полоска или пила...он сам себе "конденсатор", и для себя пилу подгладит.
Импульсник поменьше размерами, полегше и вообще - посовременней. Если нужен солидный ток, трансформаторный будет увесистым...импульсник размером со спичечный коробок.

Костяныч · #307

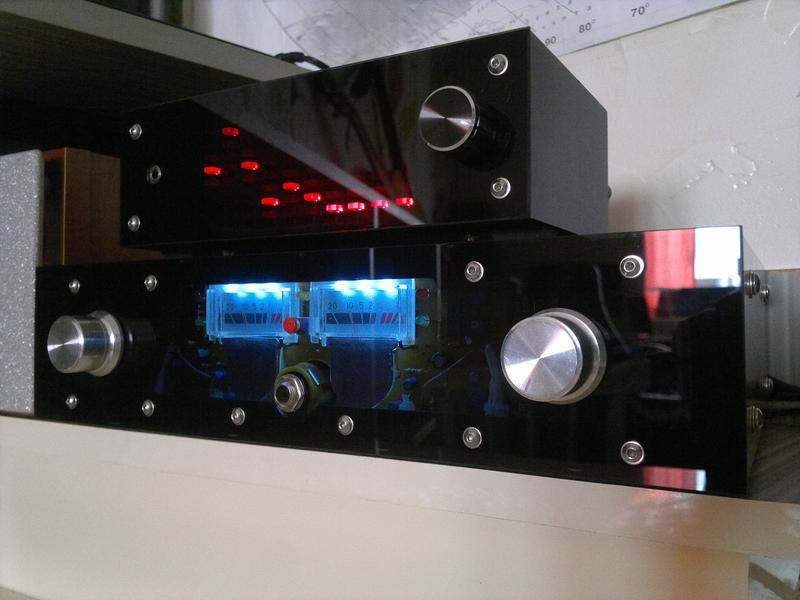

Теперь, как и задумывалось, два дружка вместе работают.

vitsserg · #308

Красота!

A.T. · #309

biom писал(а):Параллельно первичной обмотке конденсатора, через резистор 100кОм припаян зелёный светодиод,
он загорается при включении в розетку

Впервые вижу конденсаторы с двумя выводами от обкладок

lexxann · #310

Костяныч
Молодец Вы безусловно, Но, раз уж вы выставили своё детище на показ, то скажу. А нельзя было сделать так чтоб шляпок от винтов не было видно? Они портят, по моему скромному мнению, вообще всю картинку.

lexxann · #311

Ну вот сравните

biom · #312

A.T. писал(а):
biom писал(а):Параллельно первичной обмотке конденсатора, через резистор 100кОм припаян зелёный светодиод,
он загорается при включении в розетку
Впервые вижу конденсаторы с двумя выводами от обкладок

Ошибочка вышла

не конденсатор, а трансформатор

Этот "аццкий зарядник" выдаёт примерно 0,085 Ампера

Заряжать будет долго, зато ресурс аккумулятора не пострадает

Костяныч · #313

lexxann, не спорю. Красиво у вас получилось. Но не было такой задачи, вещь сугубо для внутреннего потребления. И я противник любого вида склейки, если можно этого избежать, включая двухсторонний скотч. Пайка, сварка, резьбовые соединения. Здесь всё быстросъёмно и заменяемо. Можно вырезать новые стёкла (благо, поликарбонат легко обрабатывается) и на тот же самый скотч прилепить в любое время, если спать будет мешать раздражающий вид шляпок винтов)) Другое дело, что у усилителя за стеклом все регулировки уровня сигнала и показаний индикаторов. Тогда панельку нужно было бы делать двойной, увеличивая габариты и сложность конструкции, ну, или "дыркам" сверлить по всей стекляшке под отвёртку))

Костяныч · #314

Подумал, что пора вернуться к первоначальной затее, которая переросла как-то незатейливо в усилитель со спектроанализатором. Есть рабочее шасси от "Веги-312" в хорошем состоянии.

Есть несколько динамиков типа 5ГДШ-4. Думаю использовать германиевый усилитель, видимый через стекло со всем своим "советским" антуражем в ящике с теми динамиками. Подключать к нему, скажем, телефон на даче. Подсветку какую-нибудь туда прикрутить.

Starlight · #315

lexxann писал(а):А нельзя было сделать так чтоб шляпок от винтов не было видно?

Вот так получше было бы:))

Костяныч · #316

Чуваки, вы мне льстите просто, редактируя фотку, я польщён))

yura_73 · #317

Реле времени на основе монтановских наручных часов. Было собрано мной в далеких 90-х. Схема до безобразия проста - пищалки часов, усилительный каскад, релейный триггер. Будильник одних часов включал нагрузку, будильник других выключал. С помощью этого реле, например, варил картошку поросятам

. Вечером ставил ведро картошки на электроплиту, которая подключалась через контактор к реле времени. В электросчетчик вставлялась фотопленка

, можно было идти спать. В час ночи плитка включалась, в три выключалась. В последующем, реле времени использовалось для включения и выключения придворового освещения. Так-же реле использовалось для включения компрессора в аквариуме. Дело в том, что в монтановских часах есть отключаемая функция пиканья каждый час. Если ее включить на обоих часах, выключить будильники, на первых часах выставить текущее время, на вторых на пять минут вперед, то компрессор включался на пять минут каждый час.

Sulphur · #318

Ну вот и монтанам нашлось применение.

lexxann · #319

Костяныч писал(а):lexxann, не спорю. Красиво у вас получилось. Но не было такой задачи, вещь сугубо для внутреннего потребления. И я противник любого вида склейки, если можно этого избежать, включая двухсторонний скотч. Пайка, сварка, резьбовые соединения. Здесь всё быстросъёмно и заменяемо. Можно вырезать новые стёкла (благо, поликарбонат легко обрабатывается) и на тот же самый скотч прилепить в любое время, если спать будет мешать раздражающий вид шляпок винтов)) Другое дело, что у усилителя за стеклом все регулировки уровня сигнала и показаний индикаторов. Тогда панельку нужно было бы делать двойной, увеличивая габариты и сложность конструкции, ну, или "дыркам" сверлить по всей стекляшке под отвёртку))

Внутри он безупречен. Высокая культура, не чего не скажкшь

Я восхищаюсь

Костяныч · #320

lexxann Спасибо, коллега. Сложно сказать даже, как мне приятна похвала понимающих людей

sdr42 · #321

Шляпки винтов в черный покрасить

Tofiq62 · #322

Я тоже хочу пару слов сказать по поводу усилителя.Этот усилитель разве самодельный?

Костяныч · #323

sdr42 - Можно и так, но нержавейку красить, как-то не по мне. Да и устраивает меня так, как есть. Мне он уже морально поднадоел, закончен, работает... и-и ладно.
Tofiq62 - Вы это искренне или в качестве прикола?

Tofiq62 · #324

Костяныч конечно искренне.Больно уж он очень аккуратно собран.

Костяныч · #325

Tofiq62 - Спасибо, доброе слово нам жизнь украшает

Всё лето понемногу "медитировал". Мне кажется, что всё достаточно банально сделано. Старался избегать небрежности, да и компоновка не сразу родилась. С защитой долго не мог определиться из-за ограничения в габаритах - была готовая платка, но она никак по раскладке в плане не шла. Пришлось переделывать. От темброблока сразу отказался, так не любитель "крутить" звук.

lexxann · #326

Костяныч писал(а):От темброблока сразу отказался, так не любитель "крутить" звук.

Вот это вообще достойно уважения. Хороший усилитель и хорошая акустика, и нафиг эти посредники в передаче сигнала

Костяныч · #327

Согласен. Я за разумный минимализм. Все лишние регулировки вводят в смуту и ненужный соблазн что-нибудь подправить, даже, если в этом нет никакой необходимости.

lexxann · #328

Костяныч
именно, а так нет, значит нет

SHURIKS · #329

Перестройка тюнера по-русски.....

Sulphur · #330

Да уж...

Muller · #331

Кусок от плеера... причем довольно старого, но в то же время неплохого. Конвертер на антенну повесить куда проще. Приёмник в России всяко получше будет наверное.

SHURIKS · #332

Платка от панасоника ,приём в стерео ,качество отличное ,конвертер до переделки пробовал вешать с ним совсем не ловил ,вот и пришлось колхозить ,но результатом доволен.То что оригинальный приёмник в россии был лучше сильно сомневаюсь.

SHURIKS · #333

Совет как в Веге отремонтировать оконечник из тех деталей что под рукой......

lexxann · #334

Нашёл на просторах интернета

SHURIKS · #335

Прикольный аппарат

lexxann · #336

SHURIKS писал(а):Прикольный аппарат

а главное не чего лишнего

Костяныч · #337

lexxann
Зато Pioneer!

lexxann · #338

Костяныч писал(а):lexxann
Зато Pioneer!

да, но скорее всего тот, что с красным галстуком

Костяныч · #339

lexxann писал(а):
Костяныч писал(а):lexxann
Зато Pioneer!
да, но скорее всего тот, что с красным галстуком

Это для конспирации.

ASSistant · #340

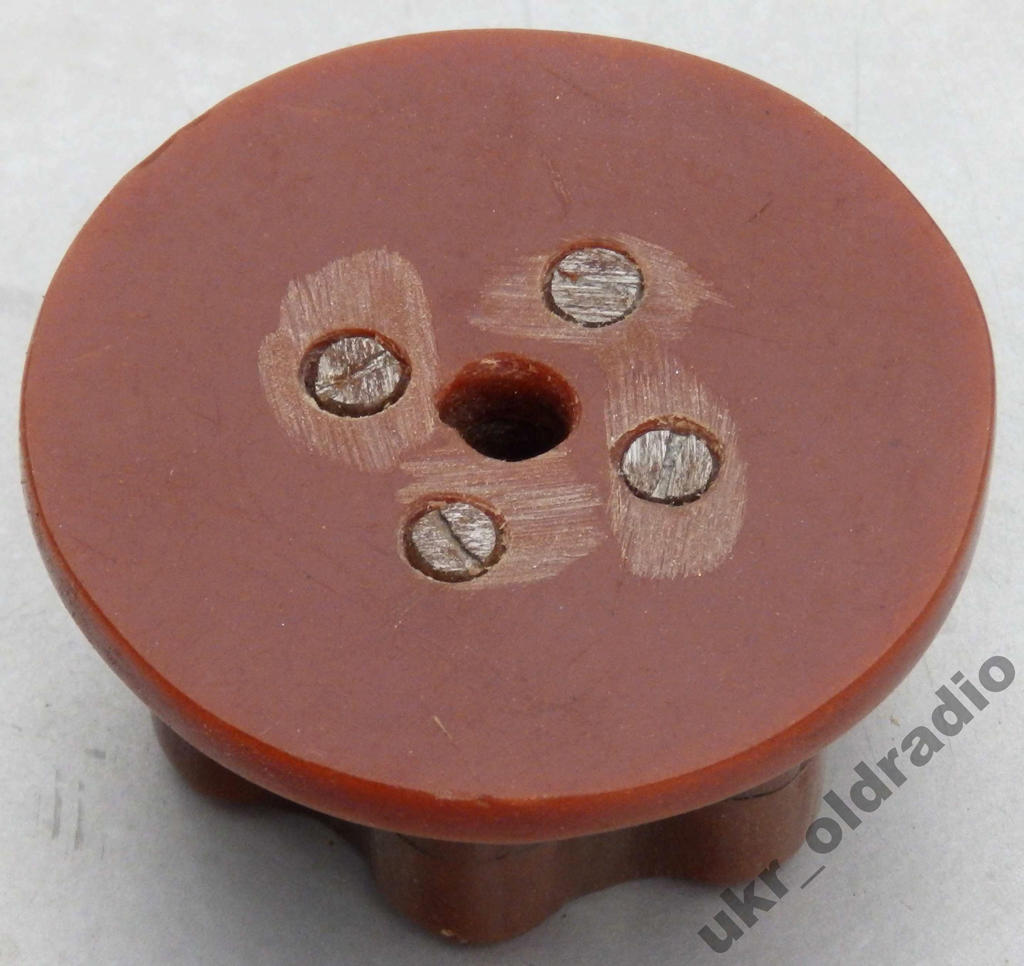

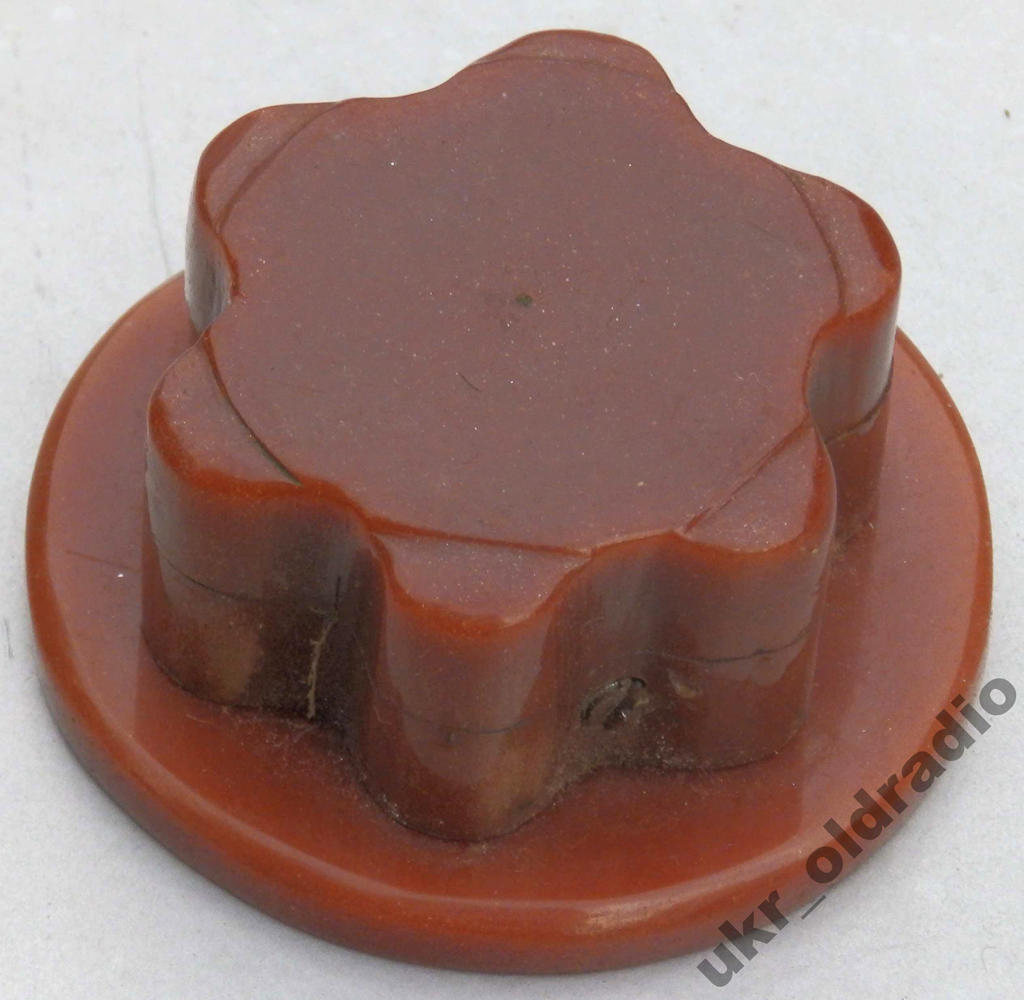

Ручка лампового радиоприемника Мир 152:

СвязьНик · #341

K_Oleg · #342

Добрый день, коллеги. Недели две-три назад на барахолке "подобрал" платы от предварительного усилителя Ода-102. Фото выкладывал в теме про оду. Вот созрел заколхозить на шасси, а потом придумать корпус.

Испытание прошел. Работает.
Также в конце прошлого года от Алексея (ник Алексей1984) достались уколхоженные (покрашенные черной краской) корпуса от Эстонии 35АС-021. Краска легко снялась шпателем. Немного шлифанул виброшлифовальной машинкой, и покрыл лаком. Теперь в гараже играют с Корветом 100У-068.

Sulphur · #343

ВсЕ дины - альфарды?

K_Oleg · #344

Sulphur писал(а):ВсЕ дины - альфарды?

Кроме ВЧ. ВЧ стоит Vifa BC25TG15-04. СЧ поставил ETP1300S2 Alphard. НЧ - LW80A4

транзюк · #345

SHURIKS писал(а):Совет как в Веге отремонтировать оконечник из тех деталей что под рукой......

А можно еще так

Стабилизатор с Романтики 222,УНЧ-с Маяка 242.
Значительно слабее оригинала,но все же...

Андрей154 · #346

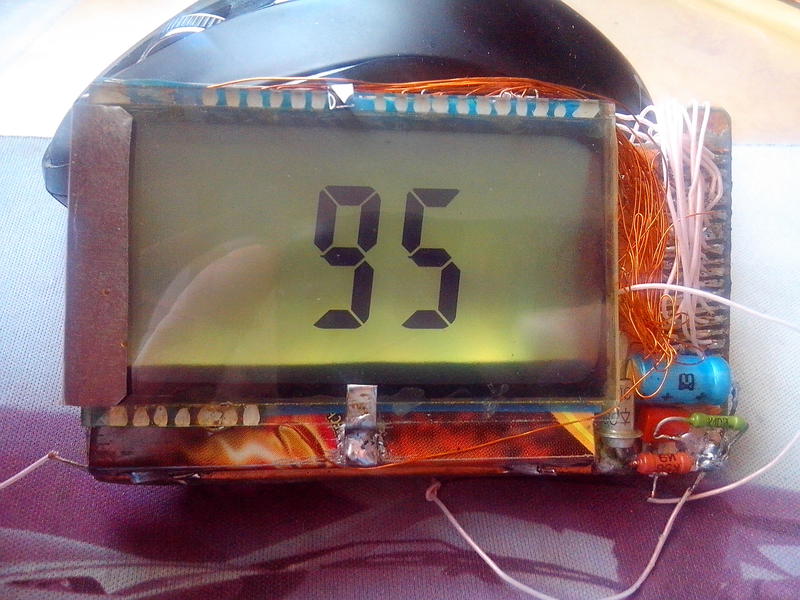

Спидометр для девятки на 176,561 сериях. Сделал лет 10 назад ( с м-контроллерами
не дружил ). Практически корпус осталось сделать и ... ...продал девятку-ласточку!

Alexmax · #347

Андрей154 писал(а):Спидометр для девятки на 176,561 сериях. Сделал лет 10 назад ( с м-контроллерами
не дружил ). Практически корпус осталось сделать и ... ...продал девятку-ласточку!

И, наверное, хорошо. В холода пришлось бы ездить без спидометра. )))
Чуть ниже нуля - и показания стали бы в мыло. )

Андрей154 · #348

Alexmax! В точку! Салон у нее прогревался в мороз где то через полчаса! Когда чаще всего уже приехал!

Blackbird · #349

Тоже дорвался я до самопала

Sulphur · #350

Жуть...
