SHURIKS
И ЭТО в областном городе ,это ж додуматься такое сварганить в наше время в большом городском парке,ну неужели в огромном городе культуре не смогли выделить денег на нормальную акустику???

ToShabaka Я сам в ужасе от этого хлама ,причём это барахло много лет там стоит ,а звучит просто безобразно

SHURIKS писал(а):а звучит просто безобразно

А как ещё может ЭТО звучать?Неужели там ещё и концерты ими озвучивают?Я,являясь звукорежиссёром в небольшом городе просто испытал шок от увиденного!

Господа, похоже, я нечаянно наткнулся на чей-то HI-END...



Проверять работоспособность не рискнул. Считаю разумным оставить себе трансы и радиаторы, в остальном - дичь какая-то!

Паяльная станция, собрана мной в студенческие годы в начале 2000-х, когда "паяльная станция" означало только или Ersa, или Weller за соответствующие деньги. Изначально под отечественный паяльник 6 В 18 Вт с термодатчиком (под него же была предусмотрена и возможность питания от внешнего источника 12 В, и другой транс, и корпус был поменьше). Но тот паяльник был с не долговечным жалом, которые исчезли из продажи, зато появились паяльники Solomon SL30CMC, но напряжение нового паяльника уже 24 В, и мощность 48 Вт - пришлось менять транс, а вместе с ним оказался маловат и корпус - пришлось его расширить, на фото видно по дополненной секции. Для питания от внешних 12 В планировал сделать повышающий преобразователь, но руки так и не дошли - не так актуальна оказалась данная опция. В принципе паяльник работает и от 12, разве что греется дольше и массивные детали паять проблематичнее.
Родной DIN-5 разъем паяльника сразу не внушил доверия - заменил на советский РШ, родной шнур также быстро перегнулся - заменил на МГТФ-0.35 в силиконовой трубке.
Устройство до сих пор активно используется - основой мой инструмент. Соломоновский паяльник, за исключением шнура, оказался живучим, в т.ч. и жала (до сих пор работает купленный изначально комплект).

FanatOf80s писал(а):Паяльная станция, собрана мной в студенческие годы в начале 2000-х,

Тоже пришлось делать самопальную.
Запихнул, в давно живущий на столе бок питания.
С индикатором вот только -нехорошо вышло.
Вытравил печать под определенный индикатор -а привезли совсем другой. Пришлось проводочками колхозить.




Пользуюсь правда не часто, увы к обычному паяльнику привык.

Паяльник тоже по-ходу соломоновский, только не с керамическим нагревателем. Вольтметр БП тоже напрашивается цифровой сделать, если уж у паяльной части цифровой индикатор.

FanatOf80s писал(а):Паяльник тоже по-ходу соломоновский, только не с керамическим нагревателем. Вольтметр БП тоже напрашивается цифровой сделать, если уж у паяльной части цифровой индикатор.

Паяльник не знаю чей. Для меня покупал товарищ. От братьев китайцев. Жало сменное - керамика. Вот оно меня и напрягает -привык по старинке к меди.
С цыферками, у меня есть другой самопал. Его я уже показывал.


Но иногда стрелки лучше. Тем более что данный БП со стрелочками -уже раритет. Память об работе на Радиозаводе.
В его корпусе раньше стоял трансформатор 36 вольт для обычного паяльника. Но жена, умудрилась одолжить соседу паяльник -без блока питания .

А в чёс смысл таких паяльных станций ? Воздухом они не дуют что-бы SMD детали снимать.

Как в чем? Питание паяльника низким напряжением с гальванической развязкой от сети + термостатирование.

Меня обычный паяльник на 100% устраивает.




Прибор для проверки и восстановления кинескопов , лет десять как сделал полезнейшая вещь была для меня в те годы , да и сейчас , хотел севший 43лк12б выкинуть , попробовал его стрельнуть - прийдётся оставить , 43я трубка на дороге не валяется , даже стреляная.

Исполнение прибора соответсвующее названию темы

С обычным паяльником есть большой риск повредить полевики и микросхемы, он не термостатирован - в перерывах перегревается, а в процессе пайки, особенно массивных деталей - слишком остывает, долго греется до рабочей температуры. И размеры не позволяют тонкие работы выполнять.

У меня вроди не повреждаются за все годы.

Если привык работать обычным паяльником, то никаких проблем не возникает. Ни с перегревом, ни с недогревом. Обычно держу три разной мощности, от 25 до 100 вт.

Уже 36 лет занимаюсь и радиолюбительством, и ремонтом, ещё ни разу не возникла потребность в паяльной станции. Обычные паяльники 12 - 75 Вт, с самодельными терморегуляторами и самодельными сменными жалами. Есть и низковольтный заземлённый, паял им только 176 серию (в ранней не было защитных диодов по входам) и полевики.
А вот фен - штука нужная. Пока пользуюсь самодельным и строительным, но усиленно облизываюсь на фирменный.

Есть у меня "походный" вариант - паяльник на 220 со сменными жалами и самодельным фазовым регулятором мощности. Так без термостабилизации работать реально некомфортно! Приходится постоянно дергать ручку регулятора: в начале работы - на максимум, чтобы побыстрее нагрелся, нагрелся - уменьшить; возник небольшой перерыв в пайке - уменьшить до минимума (иначе перегревается), а при возобновлении работы - опять увеличить и подождать пока раскочегарится; мелкие детали, маленькие контактные площадки - уменьшить, крупные - увеличить. И так до бесконечности. И жало приходится чистить гораздо чаще.
С термостабилизацией же ручку регулировки температуры вообще не трогаю, кроме как в исключительных случаях (другая марка припоя или когда надо предварительно раскочегарить чтобы что-то очень массивное для данного паяльника пропаять).

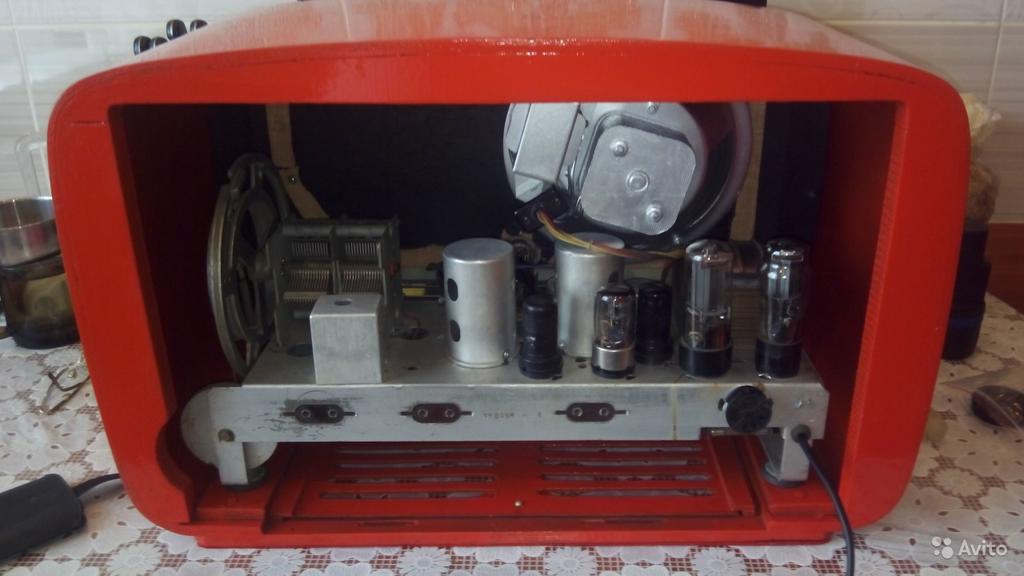

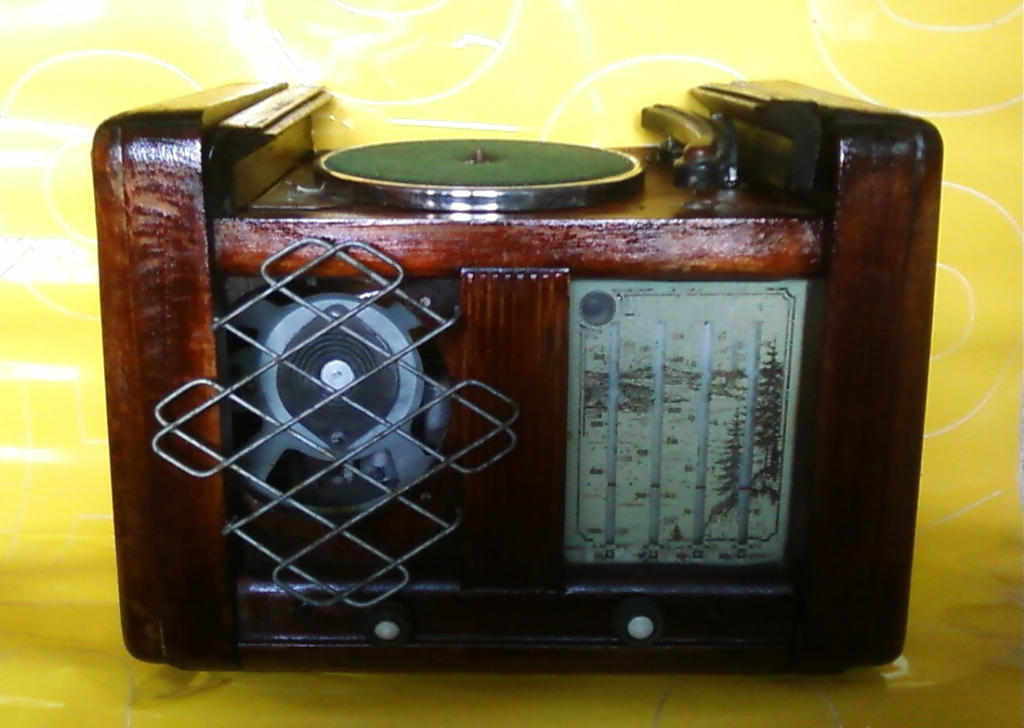

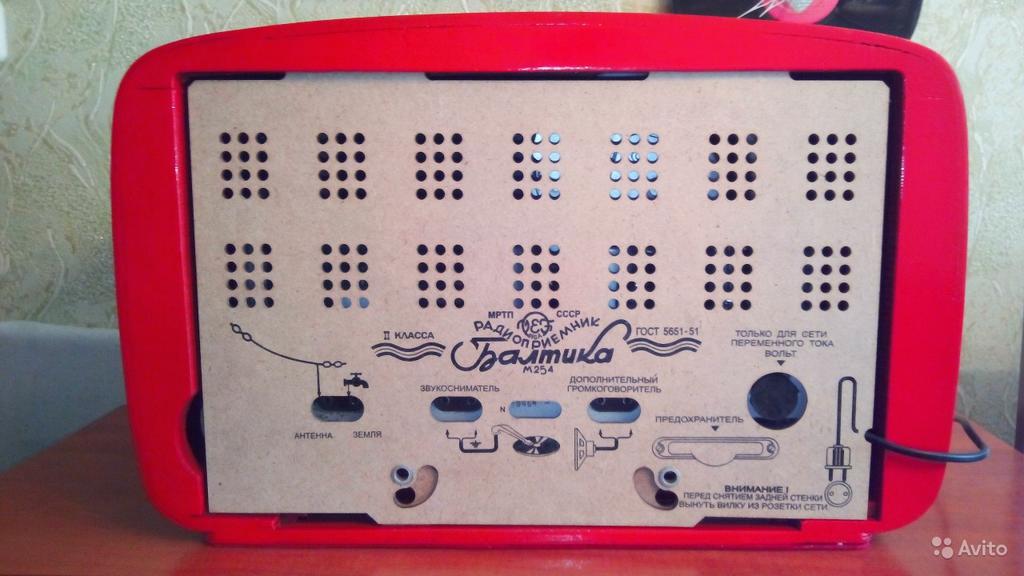

А вот это не подойдет на АДСКИЙ самопал?

а то

atoll, зачёт , ваше изделие?

Нет! Не мое!
Досталось по обмену на .

oldmao писал(а):Уже 36 лет занимаюсь и радиолюбительством, и ремонтом, ещё ни разу не возникла потребность в паяльной станции. Обычные паяльники 12 - 75 Вт, с самодельными терморегуляторами и самодельными сменными жалами.

Вот паяльная станция придумана для того чтобы не крутить терморегулятор. Поставил ты ей 300 градусов, и хоть медную чушку паяешь, хоть смд транзистор, жало температуру держит само, быстро и стабильно. Поставил температуру под свой припой и забыл про регулировку мощности. Плюс еще паяльные станции есть с интеллектом, если они чуют что ты не паяешь а паяльник на подставке лежит то температуру скидывают. Чтобы жало поменьше выгорало, если стоит медное то экономит его здорово.

Я обычные паяльники имею, но паяю преимущественно советским "термитом". Реже нашим 36-вольтовым ЭПН-132 (но у меня трансформатор с отводами и розеткой "ромашкой", от 24В до 48В, в середине общий, по кругу на разные напряжения отводы, куда вставишь так и будет). На работе соломон лежит списанный с битым тиристором, все никак домой не приволоку.

Держит заданную температуру и обычный паяльник со встроенным терморегулятором. Вся "станция" помещается в его ручке. А настоящая станция имеет и приспособу для выпаивания с вакуумнасосом, и фен с насадками для пайки горячим воздухом, бывает, что и другие функции.

Masick писал(а):Держит заданную температуру и обычный паяльник со встроенным терморегулятором. Вся "станция" помещается в его ручке. А настоящая станция имеет и приспособу для выпаивания с вакуумнасосом, и фен с насадками для пайки горячим воздухом, бывает, что и другие функции.

Бывают паяльники и со станцией в "ручке". Я себе покупать не стал. А бывают паяльные станции вообще не похожие на паяльник. Инфракрасные например.

Улыбнуло.

Из описания:
"Музцентр 2 500 р.
из автомагнитолы JVS, вмонтированной в корпус ПК. Новая антенна, новый блок питания от сети на 12V. Колонки Prology 120 Вт, диаметр 13 см, б/у"

atoll писал(а):А вот это не подойдет на АДСКИЙ самопал?

Больше подойдет к хорошо выполненному колхозингу или глубокая модернизация. Неплохой апгрейт.

dovakhin писал(а):Господа, похоже, я нечаянно наткнулся на чей-то HI-END...



Проверять работоспособность не рискнул. Считаю разумным оставить себе трансы и радиаторы, в остальном - дичь какая-то!

Это серийный эстрадный усилитель Спектр 100. Двойное моно. Номинал 2х50Вт на нагрузку 16 Ом. Сейчас очень редкий усилитель, из за охотников за цветметом, в виду его металлоёмкости.
Но на вашем фото от него только и остались трансы, радиаторы, диодные мосты и корпус.
Чуть не забыл - и батарея кондеров под радиаторами.

Неплохая заготовка для хенд-мейда..

Пшикальщик:











Яркий пример, как не надо делать.

Раньше этим Ц20 замеряли напряжения, теперь он сам выдаёт 3.3, 12 и 5 вольт. Внутри плата от БП ATX с дохлой дежуркой, заменённой на обычный трансформатор.

A.T. писал(а):

Такая зернистость наждачки не для ножей. Даревяшку точить такой.

maker70, на 5400 оборотах пойдёт. Лезвие получается гладким. При этом, если сталь мягкая, то точится мгновенно.

A.T.
остаток диска от "болгарки", который обычно выбрасывают, удачно устанавливается на шпиндель винчестера.

dimfly писал(а):остаток диска от "болгарки", который обычно выбрасывают, удачно устанавливается на шпиндель винчестера.

Но рабочая часть у них другая.

Веселая минутка - ржака!!!
На "адский" не претендует, да и автор известен (ваш покорный посетитель) - точнее его назвать "милый сердцу моему прикольный РАЙСКИЙ самопал" - т.к. неоценимо помог он многим-многим людям дальше слушать свои мафоны и прм, смотреть телики.
Слеплен в середине 70-х по мотивам журнала радио (или в помощь РЛ - не помню точно), только массу добавил и пару транзисторов для мультика малых габаритов брал 361-315. Неразборный - но рабочий "до-сих-пор"!!!!
Изолента середины 70-х не высохла даже - будто вчера намотал!!!
В интерьере с другими "самопалами" очень даже гармонирует не только по цвету.
Внимание!!! Внимание!!! Самое ценное на 3 фото - ОНА!!! - пробка от поллитровки 70-х "вермута за рупь 55-ть"!!!

Продолжая тему точильных станков. Появился дохлый винчестер IBM DeskStar на 7200 оборотов. Поставил туда шкурку с фотографии (№50 P36). Сразу стало заметно, что зерно крупновато. Поставил шкурку №12 (Р100), оказалось самое то. И легко точится, и очень гладкий спил. Но как на зло, у винчестера высокие борта, и конструкция шпинделя позволяет поднять блин только при наличии длинных винтов с мелкой резьбой, коих в банке не нашлось. На 7200 оборотах точить гораздо удобнее, чем на 5400, не считая проблем с подлезанием. В общем, надо караулить винты начала 2000-ных со скоростью вращения 7200 об/мин, где ещё нет направляющих для воздуха, либо пилить более современные "пепельницы".

Извините, если не по теме...

Есть у меня некоторое количество ИН-14. Хочу сделать часы. Планирую сделать в формате чч:мм:сс.

Теперь вопросы: Хочу чтобы часики выглядели помасштабнее, думаю счётчики сделать на дискретных элементах, на триггерах, например на транзисторах 3107. Т.е. там где считать надо до 10 надо будет пять триггеров (по 2 транзистора, итого 10 шт.), там где надо считать до 6 надо будет 3 триггера и 6 транзисторов.

Вот про дешифраторы пока думаю использовать микросхему 155ид1, а то не знаю как дешифратор на дискретных элементах делать. Наверное искал плохо...

Ну и потом отдельно генератор секундных импульсов, и динамическую индикацию, чтобы катоды ламп по очереди подключала.

Платы думаю нарисовать в какой-нибудь программке, потом сделать по ЛУТ технологии, и собрать в какои-нибудь корпусе.

Вот картинка триггера из интернета:




Можно из таких построить счётчики ?

Еще раз извините, если где-то есть такая тема, я пользовался поиском, но безрезультатно...

А зачем использовать высоковольтные транзисторы, если питание 5В? Или я недопонял чего-то...

Так они дешевые просто... А что на них не пойдёт ?

Ну или например на кт315 - они ещё дешевле.

Думаю, пойдёт. Но к чему тратиться на высоковольтные (300 В - предел, по-моему) ВЧ-транзисторы, которые обычно ставились в видеоусилители цветных телевизоров, когда пойдут и простые?

biom писал(а):Извините, если не по теме...
Есть у меня некоторое количество ИН-14. Хочу сделать часы. Планирую сделать в формате чч:мм:сс.

Если хочется просто почесать руки, то берите готовую заводскую схему типа электроники 6, на 176 серии.

Если собирать на 155, то 155ИД1 высоковольтная, допускает подключение газоразрядников напрямки, и с транзисторами можно не задуряться. В каком-то из ВРЛ есть православная схема на 155 серии.

Но на 155 серии с моей точки зрения можно часы собирать только на спортивный интерес, на 176 удобнее просто потому-что и корпусов получается чуть ли не на шесть штук меньше и будильник присобачить проще.

Но на 155 серии с моей точки зрения можно часы собирать только на спортивный интерес, на 176 удобнее просто потому-что и корпусов получается чуть ли не на шесть штук меньше и будильник присобачить проще.

Ну так я про спортивный интерес и говорю. Будильник вообще не хочу - просто часы и всё. А про 176 и то что их меньше пойдёт, так там всего 6 шт 155ид1 надо будет поставить...

Я же говорю, что хочу чтобы элементов побольше было, а то в интернете платка для этих ламп размером со сникерс - несолидно как-то... Я представляю это так: Корпус, размером как от Одиссея 010, открываешь, а там места пустого нет, всё платы на дискретных элементах стоят, и питание трансформаторное...

biom писал(а): Корпус, размером как от Одиссея 010, открываешь, а там места пустого нет, всё платы на дискретных элементах стоят, и питание трансформаторное...

Так и Одиссея маловато будет...тут небольшая тумбочка понадобится.
Мазохизм какой-то.

Вот нарисовал схемку... четыре триггера последовательно...

Покритикуйте пожалуйста


Там где зелёные полоски вверх идут это выходы для двоичных разрядов. Синие полоски это земля и +5 вольт.

Т.к. разрядов 4 то считать будет до 15, а откуда импульс брать для следующего разряда и для сброса счётчика на 0 ?

Что-то фотку загрузить не могу, тормозит жутко сайт.

biom писал(а): Хочу чтобы часики выглядели помасштабнее, думаю счётчики сделать на дискретных элементах.

Так тогда полностью на лампах нужно делать...

gsmart
У меня только ин-14 есть... А ведро транзисторов по рублю я смогу купить.

Картинку опять прикрепить не могу...

Может у кого есть ссылка на схему счётчиков ?



Вот чтобы как-то так выглядело...

Свою схему опять прикрепить не могу...

Тип индикаторов особого значения не имеет - достаточно установить токоограничительный резистор нужного номинала.
Смотрите литературу конец 60-х - начало 70-х годов (книги, ж. "Радио" и т.д.). Ищите что-нибудь типа "пересчетная декада". Так же можно посмотреть схемы измерительных приборов того времени.
Ну, например вот:

http://roboticslib.ru/books/item/f00/s0 ... t033.shtml

http://nauchebe.net/2011/12/cifrovoj-ch ... r-chast-3/

vitsserg
Спасибо! Буду искать.

Вот интересная книжка , можно скачать, я по ней делал свой дипломный проект, там есть интересная схемка , если не нужна большая скорость счета, то можно вообще обойтись без счетчиков , сама индикаторная лампа выполняет роль счетной декады, схема очень простая http://www.studmed.ru/lerner-mi-i-dr-ci ... c0690.html Эта схемка кстате напечатана на обложке брошюрки.

http://savepic.ru/14462270.jpg

Вот то, что я нарисовал в программе KiCad... А вы в чём схемы составляете ? Как там вставить какой-либо абстрактный транзистор ? А то программа предлагает мне выбирать из готового списка...
