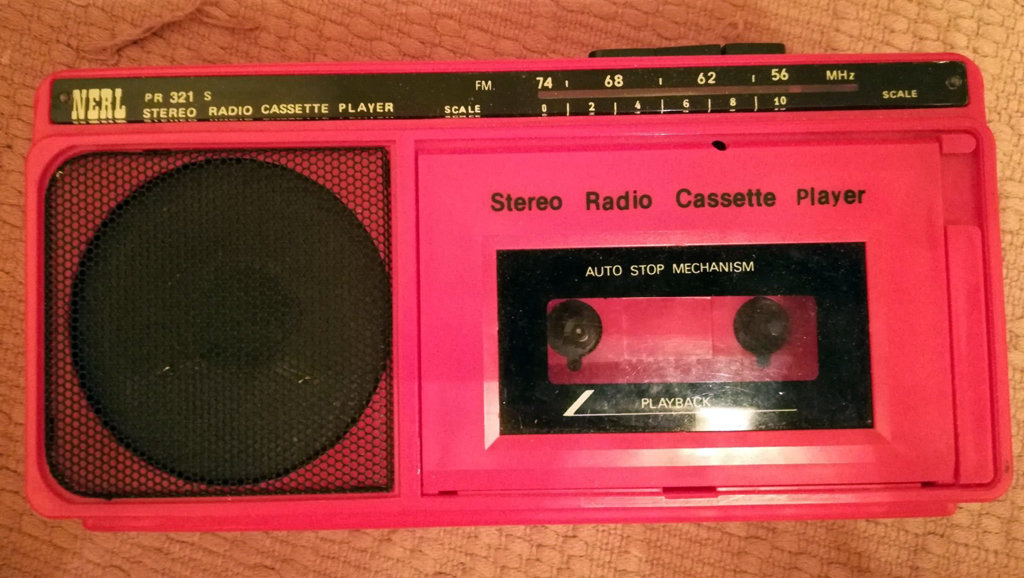

Нашёл случайно и взял как потрясающий образец того , как из ничего можно сделать жуткую сложность :
Как видим - ДВЕ микросборки (вторая- скобка) с микрухами , и ещё микруха - стаб мотора , транзисторы : это в моно плеере с УКВ приёмником + двустронняя печать , обилие электролитов !
Инфы - не нашёл никакой , и схемы ес-сно. Не работает пока .

Что удивило - качество пластмассы: сдаётся 1:1 "японский" пластик.

Дык,какой завод делал . Я несколько лет отходил с плеером "Нерль",из магнитолы.Купленном во владимирском "Пионере". Зверь-машина,тогдашние пластмассовые "Walkmаn"ы рядом не лежали .Жрал только много энергии,ибо выточен был из куска металла. У Вас редкий экземпляр - они много нового поставили в производство,но Егор Тимурыч малину не только это самое,но и вырвал с корнем... Кмы,часом,не Н30(D)?

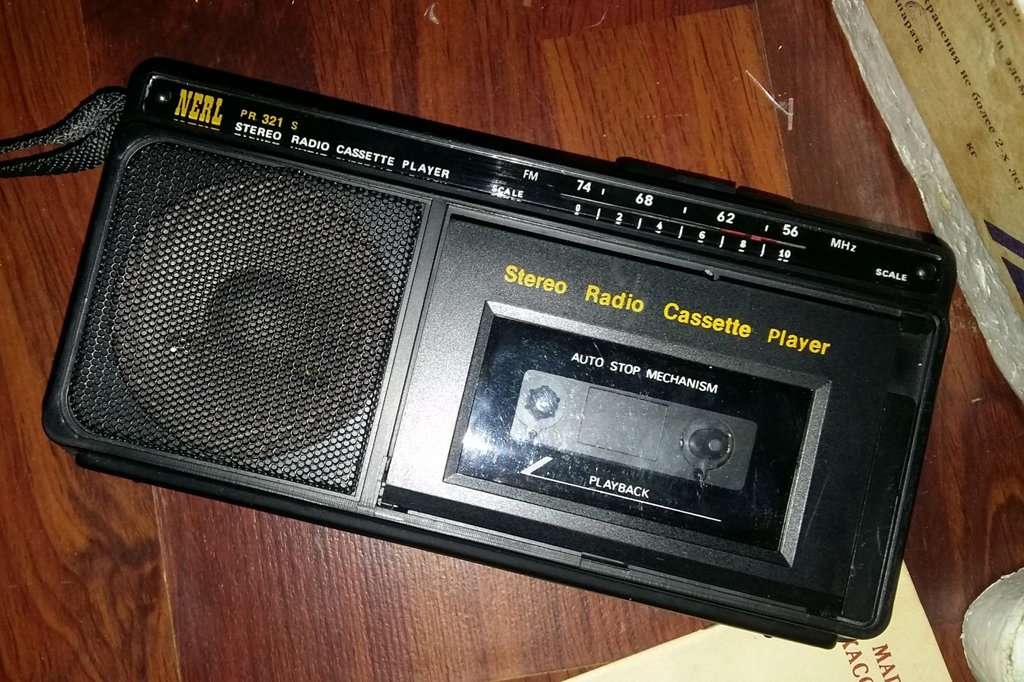

кхм ... недавно купленный здесь же аналогичный аппарат восстанавливал )))
мне он показался похожим на изделие коопператива ...

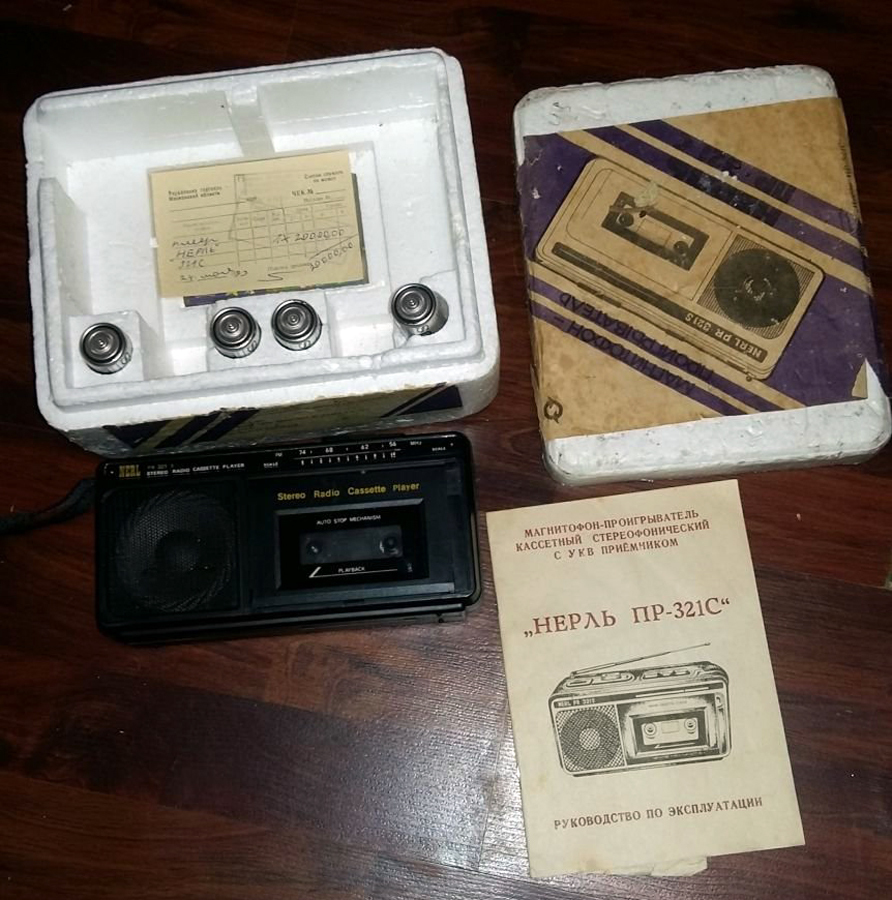

но! мой экземпляр с паспортом аж )))

PS оно ?

deST писал(а):кхм ... недавно купленный здесь же аналогичный аппарат восстанавливал )))
мне он показался похожим на изделие коопператива ...
но! мой экземпляр с паспортом аж )))

А год какой? Ясный пень, под 90-е, бытовуху уже практиканты с владполитеха,да авиатехникума собирали...

да бог его знает ... начало 90х... пока паспорт ищу - мож там указано ...

Кондёры - 5D.
А в паспорте - схемы нет случаем ?
Хотя, честно - интерес к нему потерял после разборки.
Нет одной кнопки, антенны. Если нужОн -Вам ... Только без пересылки .

На тот момент возможно проще было именно так сделать чем другую комплектацию добывать.
А полистирол у нас всегда был БАСФ наш только белый черный и серый.

Да какую другую... Всё можно было на 10-ке 315-х транзисторов сделать, это моно-то и с никакой мощностью. И ценник был бы при этом гуманный.
Не знаю как эти - а другие гибридки , что пытались пихать в БРЗ и RRR, дохли как мухи . От них там быстро отказались.

Самый ! писал(а): А в паспорте - схемы нет случаем ?
Хотя, честно - интерес к нему потерял после разборки.

схема была... главное сам паспорт найти)))

Самый ! писал(а): Если нужОн -Вам ... Только без пересылки .

спасибо мне не нужен, уже есть, да и интерес в своё время к прибору был в основном из-за его редкости

паспорт со схемой нашелся на работе
схема может кому и пригодится, т.к в инете я её в своё время найти не смог





ps выпуск 1994 года

Уф, нашла недавнюю тему - "Нерль?"
http://rt20.mybb2.ru/viewtopic.php?f=1&t=63057

Самый ! писал(а):Да какую другую... Всё можно было на 10-ке 315-х транзисторов сделать, это моно-то и с никакой мощностью. И ценник был бы при этом гуманный.
Не знаю как эти - а другие гибридки , что пытались пихать в БРЗ и RRR, дохли как мухи . От них там быстро отказались.

Он стерео на наушники. А собран из того,что было в наличии. Платиновые военные 5D это подтверждают.

Спасибо - на голову я не догадался глянуть.
И за схему - огромное спасибо !
Всё равно - не понятно, столько наворотить - и сэкономить один динамик ...

Мой любимы аппарат

Самый !
Подобных магнитофонов наш радиопром много выпускал
Взять хотя бы АгИдель-302С.
Стерео до линейного выхода.

А-А-а, мозг щас сломаю !
Смотрю схему , вижу фигу : не могу понять работу переключателя , в частности - SA1.2.
Он что , переключает ПИТАНИЕ МОТОРА напрямую или через выключатель ЛПМ ?!
Почему с УВ - такая полярность С, если на выход - ПОДАЁТСЯ ПИТАНИЕ , а с линейнного у ИМС - смещение 1/2 только ?! Громкость - "не в ту сторону" регулируется !
Это только так , на первый взгляд .

И что , приёмник - тоже стерео ?...

Прошло пол-часа "ремонта" : Заработало- защипело-заиграло : предыдущий "мастер" перепутал полярность питания с батарей .
Ну регуль хрипит, переключатель трещит , настройка рывками...
Можно выбрасывать ?

Прошло ещё минут 20-дцать : кондёры зарядились - шипенье ушло , настройка нормальная , регуль не хрипит.

Нет пассика на подмотку и пружины подъёма блока головок - тож "следы" ремонта.

Дык,это Вам не кейки ,которые один раз умирают и насовсем. Продукция Первого Патефонного Завода в СССР - она,как птица Феникс... А "экономия" на втором динамике - дань тогдашнему времени, вариант магнитолки для большого кармана . Редка я у Вас зверюшка,редкая...

Редкая ?
Так ЗАБЕРИТЕ ! За спасибо. Мне подобное некуда уж складывать.

Самый !
У вас из "уфимцев"(Бэто, Меркурий-210-3...215, Бэто-216...219, Уфа, Спорт, Бэто-М, Садовод, Агидель-303с)ничего не завалялось? Я бы забрала посредством почты

Не-а , таких нет. И не слышал.
Есть спидола , хазар , алпинист, турист , сапфор (маг), прибалтийские . Всё это весьма было распространено у нас .
С отдачей по почте - проблемы . Последнюю посылку - я месяц отправлял .

Добрый день. Просьба помочь со схемой на данный девайс, выложенное в теме уже умерло. Заранее спасибо.

У меня сдаётся её и нету...
Там ничего заумного-то для ремонта тож нет.

Нерль ПР-321С

А в моём отказала гибридка, ещё года три-четыре назад. Просто при хранении.
Накаркал.

У него УКВ от 56 МГц. Это чтобы принимать звуковое сопровождение 1 ТВ канала?

Самый ! писал(а): ↑

03 дек 2022, 08:26

А в моём отказала гибридка, ещё года три-четыре назад

Были времена ремонтировали гибридки, главное чтоб были не залиты чем то наглухо и иметь представление на чем собрано это чудо ...

Ремонтировал- сдирал металлические крышки и делал- ДАВНО.
Это залита + возраст не тот для мелких работ...

Решился реанимировать данный аппарат: но схема не найдена!

...
. сборка УКВ-4

По ногам гибридки УКВ-4, которая не работает.
Попытался разрисовать:
1) 1;4;7;8;14;(15)- в воздухе или дорожки внутри платы, на просвет не видно.
2) 2;3- к питанию через резистор, с них питание на К-Б ВЧ транзистора и на перестраиваемый контур с ̶К̶П̶Е̶ перем. резистором: исправлено.
3) 6 на кол. ВЧ-тр-ра через керамику. ВЧ- вход?
4) 9;10;11;12 - земля.
13) Выход НЧ: через 4,7 мкф на КТ3102 + ....
15-я нога , видно- воще отсутствует.
Воще "нестандартное" подключение по ногам- аналогов и просто близких не обнаружено.

Кондёры керам. проверил, транзистор проверил. Молчит, еле шипит. УНЧ исправен.
Но при касании ИМС на подложке- шум усиливается, как бы на шум эфира смахивает.

Гибридка явно с низкой ПЧ. Поэтому, думаю, можно и импорт какой подобный присобачить.

ASSistant, а у Вас нету ли схемки в тех коробочках?
Может она и на УКВ-4 ...
Самый близкий аналог- KXA058, но у этого аналога ног больше.
...
Смылся лак, на кристалле осталась эпоксидка. Микроскопа нету.
Надо расписывать и делать аналогию ...
Вот так:

А нада ?...
Но красивый аппарат ...
