как включать этот двигатель и как его можно применить?

Сообщение

_Advisor_563 · #1

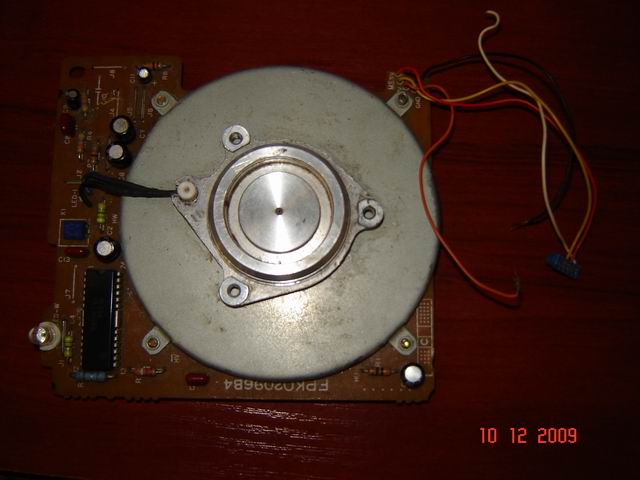

На днях нашел это устройство, плата с явно шаговым двигателем на ней. Хотелось бы узнать от чего это может быть и как это приспособить (и где) . На плате есть микруха HA13456A.
Также есть два СД, один явно индикатор или же для ДУ (вряд ли, но вдруг), второй - похоже на контроллер скорости, как в вертаках первого класса.

KT315 · #2

Очень похоже на шпиндель от древнего пятидюймового флоповода. Один СД на маркер-счётчик полного оборота блина в дискете,другой СД просто обращение к флоповоду. Как завести-попробуйте найти даташит на м/с. Хотя,оно того не стоит. Поди кроме питания есть ещё какие-то сигналы управления.
Даже предположить не могу куда можно приспособить данную плату)))

protol · #3

Предположу, что это привод 5" флопа.
Применить такое нЕкуда.
Гы! КТ315 чу-чуть опередил!

Санек · #4

Привод от флопа и есть, абсолютно бесполезная штука если вы не собираете старые компьютеры.

Phlanger · #5

это нам некуда
а люди на таком ваяют какие-то хрезернокоординатные станки
печатные платы вырезать что ли...

Санек · #6

Phlanger
А смысл применять там это чудо? сейчас от старых принтеров я думаю найти шаговики не так и сложно.

TYU · #7

лучше научиться правильно фотки вставлять, чем пугать народ останками пятёрочных флопов

Phlanger · #8

да не знаю я, какой смысл - может, просто у людей прикол такой
но картинки такого самопального девайса не так давно где-то встречал

kvv12 · #9

Это от 5 дюймового дисковода.
Включить его очень просто: подать питание и сигнал на вклюбчение
Питание:
красный +5 вольт
желтый +12 вольт
Черный масса
Остаются белый и оранжевый.Один из них включает мотор,при подаче на него +5 вольт или массы ( бывает по разному,определить методом тыка,бояться нечего ничего не сгорит),второй это выход маркера начала нулевых секторов,типо с фотодиода. Какой из кто неизвестно,можно посмотреть по плате куда это подключено,один из этих проводов придет на микросхему управления мотором,второй на усилитель фотодиода.
Куда это применить? ну это уже я не знаю

ЗЫ: на фото плохо видно надписи у проводов,что типо написано у оранжевого и белого.Кстати там еще перемычка выкушена J4,может привод то и не рабочий уже.

kvv12 · #10

да еще ,светодиод LED-W Это типо светодиод системы защиты от записи диска,он просто горит,если на дискете заклеен вырез,то запись на диск не будет возможна.Он для работы привода не нужен,также и маркерный фотодиод,тот что проводами подключен,тоже не нужен для работы привода. Вобщем сам мотор и датчик скорости мотора находятся под круглой железкой,ничего не видно,частота вращения диска стабилизирована кварцем Х1 и вобщем то можно менять изменяя частоту кварца.
Вобщем дерзай

_Advisor_563 · #11

неа, видимо микруха поломаная. Собственно, из-за этого эту вещь и пустили под нож. Светодиод на краю платы оказался ИК диапазона.

_Advisor_563 · #12

kvv12
Перемычку восстановил, подключил все как надо - ни в какую не хочет работать. Вобще, я разобрал плату, там мотор довольно хитрый внутри.

GED · #13

Единственный вариант, которыйт заработал, ветряк на основе етого двига. Сделал несколько вариантов.Все вопросы завтра( сегодня после 9.00) , но оно работает. 2.5ватта выдает, двор освещает, при некривых руках и мобилу зарядить мона. Есть вариант в качестве двига для часов или бегстроки с мехразверткой, но ето пока изучается.
Двиг там трехфазный, хитрый, но и простой одновременно.

Muller · #14

GED писал(а):Единственный вариант, которыйт заработал, ветряк на основе етого двига. Сделал несколько вариантов.Все вопросы завтра( сегодня после 9.00) , но оно работает. 2.5ватта выдает, двор освещает, при некривых руках и мобилу зарядить мона.

Вот это интересно!

GED · #15

ок, вечером на домашнем компе подниму фоты, опубликую.
при средних оборотах один такой двиг при 4-5 вольтах поднимает
200ма, я соосно ставил два двига, уже полампера давал.
дда, будете разбирать, там центральный болт с ЛЕВОЙ резьбой.
выпрямитель собирается по схеме Ларионова (трехфазный).
Хотя, если щас вспаомню сайт ветроловов, где я когдато регился, дам ссылку.Там был полный отчет.

consumer17 · #16

_Advisor_563
Рано хороните забавную штуку. Если заработает - может послужить идеальным мотором для пассикового проигрывателя.
Этот мотор не совсем шаговый, это т.н. DC Servo. Его ближайший родственник - коллекторный мотор с постоянным магнитом, но в нём ротор поменяли местами со статором и вместо механического коллектора поставили коммутатор на датчиках холла, получился мотор наизнанку. Обмотки питают колоколообразными импульсами, похожими на половинку синусоиды, поэтому мотор работает довольно тихо. Он может крутиться весьма стабильно, давая 300 или 360 оборотов в минуту, в зависимости от модели флопа. Некоторые имеют переключатель скорости и (или) плавную её подстройку. Некоторые позволяют достроить схему ФАПЧ с кварцевым генератором, превратив мотор в синхронный. Такой привод используется на знаменитом Dual CS5000.

Короче, игрушка забавная. Тем, кто любит мастерить вертушки, это просто подарок.

И ещё. На роторе есть неглубокое отверстие диаметром около 29 мм., оно очень точное. Если в него вклеить шкив из оргстекла, посчитанный исходя из упомянутых 300 (360) оборотов, то считайте что пассиковый привод уже готов. Останется только закрепить мотор на столе и накинуть пассик. Выглядит шкив приблизительно так:

Из четырёх проводов, идущих к мотору, два всегда +12в. и земля, третий провод - как-правило сигнал включения "Motor ON" (чаще всего 0 - означает вкл.) Четвёртый провод обычно является питанием светодиода индексного датчика, и он не нужен.

Вот ссылка на тех, кто уже переболел этим:
http://www.audioorigami.co.uk/Archive/F ... otor01.htm

Вот и всё.

abv9999 · #17

consumer17 писал(а):Рано хороните забавную штуку. Если заработает - может послужить идеальным мотором для пассикового проигрывателя

consumer17 Опередили меня, хотел тоже написать )))

AlexR · #18

Вещь действительно неплохая.У меня похожая плата с движком,только от флопореза поновее,предполагалась в роли ДД Для ВВ на Вильме.Конечно,небольшие токарные работы необходимы,но как ДД-дешево и сердито.Правда,у меня очень похожее устройство как на ссылке ув.consumer17.Там и рег.скорости имеется.

consumer17 · #19

На самом деле, эти моторчики бывают двух основных разновидностей.

Первые - у которых статор без сердечника, а катушки наклеены прямо на печатную плату. В обесточенном состоянии такой мотор вращается без толчков, потому что ротору не к чему примагничиваться. Эти больше подходят для вертушек, у них уровень рокота существенно ниже.

Вторые - сделаны наподобие капстан драйвера у видиков. У них катушки на сердечнике, который находится внутри кольцевого магнита ротора. Если крутить ротор выключенного двигателя пальцем, то можно почувствовать как ротор притягивается к полюсам статора. У этих рокот выше, зато они сильнее. Эти больше подходят для ДД всяческих лентопротягов.

Упомянутые движки от трёхдюймовых флопиков - как-правило второго типа, к тому же они компактнее.
Кстати, моторчик от Dual CS5000 - первого типа, видимо поэтому этот девайс и имеет -80 дб. по рокоту.

GED · #20

таки да, просто я мало занимаюсь винилом, вот в голову и не пришло.
Такой же по конструкции двиг стоит в Фениксе008, тока там 2 фазы.
в 3.5дюйм флопорезах такиеже двиги, но оч слабые.
а вот когда плотно занялся ветроловством, несколько 5дю.ймовиков пришлись кстати.
и в видаках привод капстана так же сделан, даже некоторые микрухи драйверов взаимозаменяемые

во, нашел свой пост на том форуме
http://snim.flybb.ru/topic177.html

Анатолий-это я

_Advisor_563 · #21

Эх не хочет работать. Похоже что микруха поломанная. Или что-то с двигателем, когда снял нижнюю часть, заметил, что магнит треснул и сам круг похоже погнут. Скорее всего прошлые хозяева пытались до меди добраться.

_Advisor_563 · #22

consumer17 писал(а):На самом деле, эти моторчики бывают двух основных разновидностей.

Первые - у которых статор без сердечника, а катушки наклеены прямо на печатную плату. В обесточенном состоянии такой мотор вращается без толчков, потому что ротору не к чему примагничиваться. Эти больше подходят для вертушек, у них уровень рокота существенно ниже.

Вторые - сделаны наподобие капстан драйвера у видиков. У них катушки на сердечнике, который находится внутри кольцевого магнита ротора. Если крутить ротор выключенного двигателя пальцем, то можно почувствовать как ротор притягивается к полюсам статора. У этих рокот выше, зато они сильнее. Эти больше подходят для ДД всяческих лентопротягов.

Упомянутые движки от трёхдюймовых флопиков - как-правило второго типа, к тому же они компактнее.
Кстати, моторчик от Dual CS5000 - первого типа, видимо поэтому этот девайс и имеет -80 дб. по рокоту.

Этот - первого типа.

AlexR · #23

ДД т.н. первого типа и в флопорезах наблюдаются,и в вертушках,и в ЛПМ-ах.Реальный пример-Вега-120-я.По поводу рокота ДД второго типа-он не очень заметен,во всяком случае-на слух.Кстати.приведенный по ссылке тип ДД во флопорезе-пожалуй что самый массовый,.к. у меня из примерно 15-ти разобранных флопорезов в десятке стоит оч.похожая плата упр.с таким же движком.Усилие там вполне нормальное.
