Приёмник в корпусе "Юность КП-101"

Сообщение

цуриков · #501

Усилитель в ВЭФе нормальный, я его к хорошей акустике подключал - очень достойно играет. Можно все пранзисторы на МП11А поменять и электролиты развернуть. А напряжение поднять до 12В.

Victor66 · #502

vitsserg писал(а): Нужно КПЕ УКВ приёмника как-то механически соединить с "основным" КПЕ.

А что мешает весь УКВ приёмник собрать на дополнительной планке ВЭФовского барабана и для настройки использовать родной КПЕ, только подключать к контурам не полностью, а через емкостные делители? Тоже давно подумываю о такой доработке.
Что касается УНЧ, не нравится что трансформаторы валят низы ниже 200 Гц. На УКВ это будет существенным недостатком.

Sulphur · #503

А от скольки Гц там динамик может воспроизвести?

vitsserg · #504

Victor66 писал(а):А что мешает весь УКВ приёмник собрать на дополнительной планке ВЭФовского барабана и для настройки использовать родной КПЕ, только подключать к контурам не полностью, а через емкостные делители? Тоже давно подумываю о такой доработке...

Провода к КПЕ будут очень длинные. Плюс будут соединяться через контакты барабана. Ну подогнать укорачивающие-удлиняющие конденсаторы - то же придётся повозиться.

Victor66 · #505

Думаю, ничего такого страшного от этих проводов не случится. Ведь даже при минимальной ёмкости КПЕ конструктивные ёмкости монтажа не слишком проявляются в ВЭФе, так может и на УКВ кое как прокатит? Может быть только придётся отказаться от перестройки входных контуров чтоб наводку гетеродина на вход уменьшить. Кстати, не проверял как у ВЭФа с этим. Вообще-то эта наводка - традиционная болячка многих приёмников. Очень сильно портит приём на КВ. Иногда, как в "Кварце РП-306", даже на верхней части СВ с этим беда.
Чтоб упростить конструкцию можно и варикапами перестраивать. Допустим, резистор регулировки тембра использовать. Или заменить его на сдвоенный с коаксиальными ручками и одной половиной тембр регулировать, другой УКВ настраивать. Но тогда на УКВ шкалы не будет. Это тоже можно поправить установив какой-нибудь стрелочный индикатор от магнитофона на переднюю панель. Можно будет на АМ его как S-метр использовать, а на УКВ как шкалу. (В принципе ящик большой, туда и цифровую шкаду не проблема впихнуть.)
А что касается звучания, у ВЭФа полоса 200...4000 Гц. До супер басов не дотягивает. Особенно заметно если ставишь рядом Океан с бестрансформаторным УНЧ и ВЭФ. Океан куда как басовитее (125...10000 на УКВ). Чтоб такие басы воспроизводить у трансформаторов УНЧ должна бы была быть большая индуктивность. А это сердечники, сечение железа, количество провода, масса, габариты... В общем, трансформаторный УНЧ склонен к компромиссу.

vitsserg · #506

Мой не очень богатый опыт постройки УКВ приёмников говорит, что не прокатит.

Там даже изменение положения проводника (который д.б. довольно толстым и жестким) уже влияет на настройку. В КВ-СВ-ДВ диапазонах требования не такие строгие.
С варикапами - уже лучше, но опять-таки, есть свои проблемы.
Можно, например, механически связать переменный резистор с КПЕ. Но тогда этот вариант не сильно будет отличаться от УКВ с отдельным КПЕ.

цуриков · #507

Мне вот так компановка видится, если стандартная плата от vitsserg . КПЕ и громкость - штатные от ВЭФа, А напряжение 12,6В батарейками от ноутбуков. В батарейный отсек легко встанет сборка 3S3P7.5Ач 11.1V.

vitsserg · #508

А если сделать "нестандартную"? Попробуйте прикинуть размер платы, её удобное крепление и, главное, размещение КПЕ (с точки зрения механической связи с верньером приёмника). Ну а с разводкой платы я могу помочь.

Вот, кстати, нашел платку, ктр разводил для Спидолы. Но только этот чертёж, больше никаких других материалов не нашел:

Здесь КПЕ устанавливается "нормально", т.е. его ось проходит через отверстие в плате.

цуриков · #509

А штатный КПЕ чем хуже? И плата очень к нему близко.

vitsserg · #510

1. Его ёмкость - 9...365 пФ, т.е. придётся рассчитывать/подгонять доп. укорачивающие/удлиняющие ёмкости.
2. Переключение КПЕ с основной схемы на УКВ. Как вы реализуете этот узел?
3. Общий провод. У ВЭФа это "+", у УКВ "-".

Victor66 · #511

А ещё вот такой вариант существует. У нас в данный момент микруха такая 60р стоит. От 1,8 до 5 В питание переваривает. Никаких верньеров не надо вааще.
С удивлением обнаружил что на таких микрухах можно даже АМ/ЧМ радивы стряпать

Сгодня врезал новое гнездо для антенны в ВЭФ. Очень даже приличное радио.

цуриков · #512

vitsserg писал(а):1. Его ёмкость - 9...365 пФ, т.е. придётся рассчитывать/подгонять доп. укорачивающие/удлиняющие ёмкости.
2. Переключение КПЕ с основной схемы на УКВ. Как вы реализуете этот узел?
3. Общий провод. У ВЭФа это "+", у УКВ "-".

Я планирую только FM диапазон, поэтому родную схему и барабан аккуратно демонтировал. При желании можно всё привести в первоначальное состояние. Но цель иная, сделать FM, на проверенной Юностью схеме. КПЕ у ВЭФ уж больно хорош, на подшипнике, я его уже почистил и смазал. Нужно пробовать, приедут новые платы, и начну.

gegemon · #513

цуриков писал(а):поэтому родную схему и барабан аккуратно демонтировал

Динамик ВЭФа к плате УКВ?

vitsserg · #514

А, может, тогда "продёрнуть" ВЭФ-овский КПЕ? Наподобие вот этого:

gegemon · #515

vitsserg писал(а):А, может, тогда "продёрнуть" ВЭФ-овский КПЕ?

Сергей,тогда ВЭФ восстановлению в первоначальный вид не подлежит.

gegemon · #516

цуриков

Александр, ещё можно втюхать эту плату в корпус Альпинист-2.И верньер приспособить.

цуриков · #517

vitsserg писал(а):А, может, тогда "продёрнуть" ВЭФ-овский КПЕ? Наподобие вот этого:

Так наверное смогу, а если рассчитать и включить ёмкость последавательно, это хуже?
А динамик вроде нормально звучит и чуствотельность хорошая, так что его оставлю.

vitsserg · #518

Скажем так, я не получил удовлетворительных результатов, когда пробовал приспособить КПЕ 12-495 пФ (как на фото) в ламповом блоке УКВ. А после "продёргивания" - без проблем. С транзисторным не пробовал. Вот почитайте:

цуриков · #519

Может надо демонтировать пластины последовательно, а не выборочно. Я в высоких частотах не спец, но подозреваю что зазор не должен быть большим. За рассчёт спасибо, легче будет подобрать. В любом случае, ёмкости удобней неверное взять подстроечные.

vitsserg · #520

Я сначала нарисовал - какие удалять в роторах, какие в статорах, а только потом продёрнул.

И ещё одна статья - консультация из "Радио" с примерами:

Попробуйте сначала с укорачивающими конденсаторами, продёрнуть всегда успеете.

Victor66 · #521

А приёмнички типа оригинальной "Юности" можно вот на такой штуковине собирать. UTC7642 однокристальный АМ тракт. Выглядит как обычный транзистор. Три ноги, потребляемый ток 0,2мА, питать можно от 1,5 В. И даже АРУ есть! Вот это чудо

Ну вот, давно уже ВЭФы переделывают так, как я предлагал.Делается планка с приёмником, а КПЕ вполне нормально может и родной работать.

цуриков · #522

Пока платы для ВЭФ-Юность в изготовлении буду восстанавливать корпус ещё одной Юности. Она приехала из Рязани и наверное многое повидала. Потроха от КП101 и с ними всё ясно, а корпус требует приложения усилий

gegemon · #523

Интересно,а красные Юности были? И вообще,кто помнит, сколько цветов Юности было?

novosibiretc · #524

Помню 4 цвета Юностей - серые, чёрные, бирюзовые и белые.

gegemon · #525

novosibiretc писал(а):Помню 4 цвета Юностей - серые, чёрные, бирюзовые и белые.

Весь корпус белый? Мне кажется хрень. Какая тогда решётка цветом?

novosibiretc · #526

Решётка обычная, из "белого" алюминия. Только шильдик был не "В", а "МПЗ". Вот надписи не помню, но точно не чёрные.
Да и белый он условно - точно не как яйцо. Может очень светло-серый.

цуриков · #527

У меня в детстве серый был, я сейчас и занялся приёмниками, когда на молотке увидел.. ну и купил сразу

vitsserg · #528

цуриков
Так какого он все же цвета? Зелёный? Фото явно искажает "настоящий" цвет.

novosibiretc · #529

Я и решёточки такого цвета не встречал. Как будто "прокуренная"

.

vitsserg · #530

novosibiretc писал(а):... Как будто "прокуренная" .

Скорее всего.

цуриков · #531

Цвет корпуса чётко салатовый, а решётка с золотистым напылением, золотая короче

Victor66 · #532

Ну как похож!

vitsserg · #533

Неа, Юность красивше.

2vlad · #534

Victor66
vitsserg
Ну, если не "драли", то одним глазом, скорее всего, посматривали вот на это:

цуриков · #535

Вот начал корпус ремонтировать

vitsserg · #536

2vlad
Вот тут, конечно, трудно поспорить - очень много общего.

цуриков
Треугольничек вырезали в районе батарейки?
Клей - дихлорэтан?

цуриков · #537

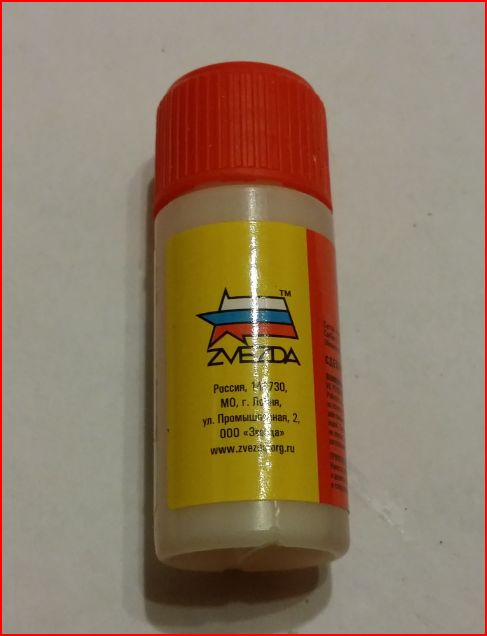

Клей Звезда, для моделей

а латку около батарейки вырезал, заклею потом любой пластмассой.

vic07 · #538

vitsserg
Rinat
Пластиковые подставки под транзисторы остались от прежних времён или сейчас можно где-то приобрести?

2vlad · #539

vic07
А на кой хрен они вообще сдались?
Это пародия на "военпром", но так там делали не всегда, без них Вы точно сможете обойтись. Иначе 1-2 бесплодных поисков/или результативных...

vitsserg · #540

От прежних времён. Можно просто короткие кембрики на ножки одеть.

vic07 · #541

С подставками для транзисторов ясно, спасибо за ответы. Провозился с КПЕ и переменным резистором, подогнал наконец. Вчера перемотал катушки, переставил выводы (они были диагонально). Сегодня, наконец, начну пайку.
Ёмкость КПЕ не удалось измерить, мой мультиметр измеряет только мкф и пф. Но ясно, что для УКВ сторона, где общий вывод вверху. Его надо подпаивать к нижнему среднему выводу?
Обнаружилось, что нет подстроечного резистора на 470к. Настройка УНЧ желательна или можно обойтись без неё?

цуриков · #542

У меня подстроечный резистор оба раза вышел порядка 1.5Мом. В унч особо нечего подстраивать кроме средней точки,но можно подобрать пары транзисторов.

vic07 · #543

По КПЕ: верхний вывод подпаивается к среднему нижнему?

vic07 · #544

Закончил сегодня сборку "Юность" FM. Приемник включился с первого раза. Работает здорово!
Осталось уложить диапазоны и поместить в корпус.
vitsserg Огромное спасибо за отличную конструкцию!

gegemon · #545

vic07

Вить,в УНЧ выходные транзисторы в пару не подбирал?

vitsserg · #546

vic07
Поздравляю с успешным запуском!

gegemon · #547

vitsserg

Сергей,ты молодец!

Столько людей заинтересовал и увлёк своей разработкой. Может ещё что нибудь придумаешь для повторения? Будем только рады

vitsserg · #548

Тут просто удачно сложились вместе несколько причин. Красивые корпусы у первых Юностей, желание многих коллег собрать в них что-то реально работающее сегодня, наверняка, у многих "ностальгия"... Так же простота схемы и, главное, настройки. Как-то так...

Будет какая-то интересная идея - почему бы не попробовать?

vic07 · #549

gegemon Володя, МП37Б было всего 2 шт., их и поставил, а МП42Б подобрал мультиметром по hFE примерно 2 одинаковых.

vic07 · #550

Нашёл вчера подходящую антенну в Царицыно и установил в корпус. В Юность КП-101 легче установить антенну: корпус немного шире и другое расположение креплений решётки, но хотелось именно в первую Юность.
