Приёмник в корпусе "Юность КП-101"

[vitsserg]

Если интересно разобраться с этим УНЧ, то почитайте в "ВРЛ" № 95, стр. 44-45 - там всё очень подробно описано.

Юность-102, по-моему, уже бестрансформаторная. Там совершенно другая схема.

[Smith]

vitsserg можете отправить платы на почту RA4FRIу?

[vitsserg]

Чертежи РСВ (оба варианта) + схема (УКВ) + несколько фото платы ФМ:

http://files.mail.ru/FIZ7UH

.

Дык, я ж вроде бы выложил для всех....

[RA4FRI]

Интересно, эту плату я смогу вам заказным письмом отправить? Никто не пробовал?

[Smith]

Жду, не дождусь платки что-бы попробовать собрать ФМ-Юность.

[Pingvinu]

vitsserg Прочитал всю тему,молодец! В 70е собирал такой конструктор,Спасибо вам -вспомнилась молодость,ностальгия бпин.

6е2п нашли?

[vitsserg]

Спасибо на добром слове
Нет, 6Е2П я не нашёл. Похоже, что это какая-то лампа-легенда, которая есть тольков справочниках...

[2vlad]

Про 6Е2П - обещать зря не буду, но закрома проверю! Результат отпишу сразу же, если Вы так долго её ищете, что даже в подпись вынесли... Хорошо?

[vitsserg]

Конечно хорошо! Я её действительно давно пытаюсь найти...

"Живьём" я эту лампу не видел, но, по идее, её экран должен выглядеть так:



Это рисунок из книги Екимова В.Д. "Проектирование радиоприёмных устройств", Издание 2.

[Serjio]

Добавлю в тему: В "ВРЛ" № 106 почти 40 страниц про модернизацию Юности 101-105.

[Пантелеич]

Анонс:
у меня уже примерно на 50% завершён супергетеродин в корпусе "Юности". Когда закончу (а это, очевидно, уже в новом году будет, сейчас некогда) - выложу результаты и печатную плату, если кто заинтересуется.
Дипазон СВ, 9 транзисторов, динамик импортный, питание 3В.

[gegemon]

у меня уже примерно на 50% завершён супергетеродин в корпусе "Юности"

О, интересно. Будем ждать с нетерпением. А что за динамик? Можно фото?

[Пантелеич]

gegemon, такие динамики в изобилии встречаются в разного рода изделиях, поставляемых из Китая: приёмниках, компьютерах, радиозвонках и пр. Сопротивление 8 Ом, мощность указывается 0,5 или 1 W. По высоте они ниже штатного 0,2ГД-1, диаметр диффузора примерно такой же, но диаметр магнита больше, поэтому отверстие в плате сделано большего диаметра. По качеству они тоже не всегда хороши, но в среднем не хуже штатного динамика "Юности". У меня их несколько, вот и решил использовать - можно что-то выбрать из кучи. КПЕ от приёмника "Невский РП-302".

[Smith]

Сегодня не удержался и собрал один из трех новых наборов Юность-202 ...

Вчера все спаял, сегодня антенну намотал - включил и сразу приемник запел! Побывал сегодня в 1989году

[gegemon]

Хочу похвастаться. Наш форумчанин vitsserg (Сергей из Питера) сделал подарок к Новому Году. По моей просьбе собрал и настроил плату с ФМ диапазоном для Юности. Мне пришлось уже размещать в корпусе "Юность КП-101". Сделал антенну из обычной,пришлось резать в размер корпуса. Звучание обалденное. Подтверждаю! Пока временно вставил в зтот корпус,весь в поисках первой Юности. Помогите, может у кого есть? А Сергею огромное СПАСИБО! Ну и как всегда фотки.

[Smith]

Видео-бы сняли и на ЮТЮБ. МЕня на почте уже плата ждет такая-же - хочу посмотреть и послушать как работает.


А что антенна на плате не эффективна и Вы приспособили "телескоп"?

[gegemon]

Про антенну. Мы с Сергеем общались,он то же говорил что она не очень. Я попробовал - ловит, но малоэффективная. Попробовал телескоп - лучше в разы.

[Smith]

Понял. Буду пробовать.

[Пантелеич]

Практически закончил супергетеродин, осталось сделать крепёж аккумуляторов и ещё кое-какие доводки.

Магнитную антенну поставил, какая нашлась, но и с этим огрызком работает неплохо. В дальнейшем, возможно, доработаю плату для использования штатной. Крепёж печатной платы - через втулки к штатным местам крепления. Гораздо проще, чем в оригинале, также и с точки зрения крепления КПЕ и регулятора громкости.

[gegemon]

Пантелеич
О,классно! А как звучание,мощно,без хрипов? Александр, хорошо бы разработать 2-х диапазонный.

[vitsserg]

Пантелеич, отлично! Я как-то не решился на столь глубокую переделку конструктива. Но идея с таким креплением платы мне понравилась, поскольку в оригинальной Юности монтаж КПЕ и переменного резистора - это настоящая "головная боль".

[Пантелеич]

Звучание - насколько позволяет динамик. В общем, соответствует приёмнику IV класса, типа "Юпитера".
Со вторым диапазоном заморачиваться не буду. Во-первых, на ДВ почти ничего нет, во-вторых - я исключаю всякую доработку корпуса, ведь нужно делать отверстие для переключателя.

[gegemon]

Пантелеич

А динамик крепили на клей?

[Пантелеич]

Да, на пару капель герметика. Обычно маленькие динамики так и крепят.

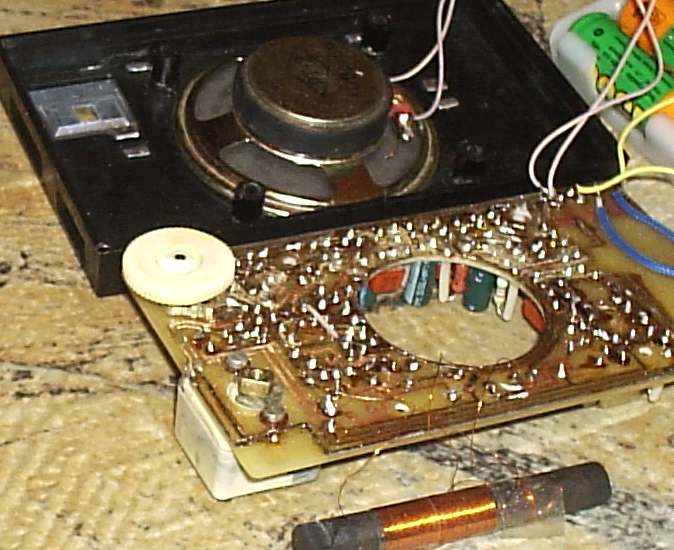

Вот ещё фотки со стороны печатной платы (остатки канифоли ещё не смывал, так что не обессудьте за грязь).


Пару слов о питании. Во-первых, мизинчиковые батарейки/аккумуляторы найти гораздо легче, чем "Крону", они широко распространены. Во-вторых, они дешевле. В третьих, более экономичны - прослужат в три-четыре раза дольше "Кроны".
Выходная мощность при питании 2,5 В вполне достаточна для комфортного прослушивания. Например, когда на кухне возишься или за рабочим столом паяешь - неплохо, если что-то рядом, на подоконнике, говорит или играет.

[Пантелеич]

Ну и до кучи - печатная плата. Кому понадобится - вышлю в .lay

[gegemon]

Да,довольно таки интересная тема вышла. Всех форумчан с Новым Годом!

[Serjio]

Пантелеич
Нормально получилось! Хотелось бы схемку увидеть или ссылку на оригинал, да и плата в .lay не помешала бы!
Я смотрю решили на контурах всё делать без фильтра на 465 кгц. С фильтром хуже? Какой потребляемый ток получился? А батарейки АА не реально впихнуть?

[Пантелеич]

Serjio, в принципе, можно было и на АА попытаться, но они неудачно в корпус встают: двойная толщина АА батарейки чуть больше внутреннего места в корпусе, а если располагать рядом, то объём нерационально используется.
На пьезофильтре, может быть, сделаю в следующий раз. Просто этот вариант (приёмник "Свирель") уже опробован, несколько раз его собирал в разных вариациях - неизменно с хорошим результатом.
Потребляемый ток 10 - 15 мА. Зарядки аккумуляторов хватает недели на две, если часа по четыре в день работает.
Плату могу скинуть на мыло. Но это, очевидно, не последний вариант - всегда есть место для улучшения.

[Serjio]

Пантелеич
"У Абдулы было одинадцать жён, куда ещё двоих подевал?" Это я про количество транзисторов: в Свирели их двенадцать, а тут девять.
А есть Свирель у Вас: интересует её чуствительность и избирательность?
У неё антенна напрямую на базу КТ368 идёт, должна быть хорошая чуствительность, но может возбуждаться при сильном сигнале. Кстати у Вас КТ368 не вижу, вроде не дифицит?!
Печатку можно было бы прямо в теме выложить, если не жалко, кому нибудь ещё пригодиться.
Про батарейки АА понял-спасибо , я так и думал, что габариты не пройдут.

[Пантелеич]

УНЧ я сделал попроще. Меня просто удивляет схемотехника приёмников типа "Свирели" - 3 транзистора в ВЧ части и 9 в НЧ части. Диспропорция, однако.
Есть у меня "Свирель", "Волхова", "Лель" - они идентичны по схемам. Чудес не показывают, но устойчиво работают даже и при разряженных батареях. Чувствительность и избирательность вполне рядовые. Принимаются на них те же станции, что и на "Селгу", а утром удавалось принимать восточноевропейские.
В ВЧ части работают любые кремниевые транзисторы, я собирал на КТ312, 315, 368, 342, 3102 - особой разницы не ощутил.
Контура мотал на подходящих сердечниках от импортных балалаек. В сортирниках на 38 МГЦ тоже попадаются контура на 455 кГц - можно на них. Провод, кстати, применил 1951 года выпуска по ГОСТ 44 года, (марка и номер ГОСТа написаны неразборчиво) - есть у меня катушечка Главкабеля МЭП СССР
В связи с тем, что я использовал КПЕ бОльшей ёмкостью, нежели штатный, не пересчитывая числа витков МА и гетеродина, приёмник захватывает часть ДВ диапазона. Станций там нет, но на самом краю может возбуждаться. Самую низкочастотную радиостанцию - "Маяк" на 549 кГц принимает очень уверенно, в отличии от китайских мыльниц.
Ссылка на файл печатной платы: http://ifolder.ru/27914916

[Serjio]

Да с УНЧ конечно перемудрили разработчики (кт814-815, при 0.2Вт выхода -это вообще какой то бред). А для ВЧ 3 каскада, это классика, больше для переносного и не надо.
Всё таки делали у нас в 80х нормальные приёмнички, зачем в 90х повернули не в ту сторону, не понимаю.
Если в ВЧ поставить ГТ309-310, чувствительность возрастает в 3 раза!!! а потребляемый ток снижается почти вдвое-это теоретически. Попробую как нибудь на практике.
На "Маяк" ориентироваться не стоит, сильный сигнал. Вот если бы он Немецкую волну принимал увереннно, тогда можно говорить о качественном приёмнике.

Кстати, а под батарейки какие контакты планировали применить?

[Пантелеич]

Если в ВЧ поставить ГТ309-310

Германиевые в данном случае не годятся.
В моих краях, на севере Москвы, самый сильный сигнал у "Радио свобода" и "Немецкой волны". Они громко принимаются даже на детекторный приёмник. "Народное радио" тоже громко вещает, а "Маяк" - так себе. Или передатчик дальше или что-то экранирует...
Под контакты у меня есть латунная и бронзовая фольга, что-нибудь согну.

[gegemon]

Да с УНЧ конечно перемудрили разработчики (кт814-815, при 0.2Вт выхода -это вообще какой то бред).

Действительно, вот у vitsserg УНЧ на 4-х триодах - а звучание супер. При максимальной громкости искажений нет. Чисто,громко и качественно. Наверное динамик хороший. Я сам не ожидал такого,т.к очень придирчиво отношусь к звуку.

[Пантелеич]

Завершил все работы с приёмником, он принял окончательный вид:

Не помешает, правда, более тщательно подобрать выходные транзисторы, но уже лень...

[gegemon]

Пантелеич
Классно! Как говорят "респект и уважуха"

[Smith]

Согласен - супер! Только фотик надо нормальный иметь, а то так глаза не долго сломать.

[gegemon]

Smith
Стас,а у Вас дела как с УКВ приёмником? Плату получили? Интересно бы фотки глянуть.

[Smith]

Неа, еще не забрал с почты. Надо посмотреть как работают они на НГ каникулы.

С Новым Годом!!!

[Петр Васильевич]

То: vitsserg
Уважаемый Сергей! У меня случайно образовался вот такой «полукомплект»:



Если интересует, могу подарить.

[vitsserg]

Петр Васильевич, спасибо за предложение, написал ЛС

[Петр Васильевич]

Петр Васильевич, спасибо за предложение, написал ЛС

Ответил в ЛС.
Звоните, догворимся о встрече.

[gegemon]

Опять небольшая переделка. Решил поставить новую антенну,длиннее. И вообще вынести из корпуса. Чуйка сразу увеличилась.

[Smith]

СимпотиШно!

[Serjio]

Уже тянет на аппарат 3-го класса! Крепёж под конец антенны приклеили или он на болтах?

[gegemon]

Уже тянет на аппарат 3-го класса! Крепёж под конец антенны приклеили или он на болтах?

Моментом приклеил. Не оторвёшь

[vitsserg]

А в выдвинутом состоянии антенна не перетягивает весь корпус?

[gegemon]

А в выдвинутом состоянии антенна не перетягивает весь корпус?

Сергей,вот сфоткал в выдвинутом состоянии в разных положениях:







Вроде нормально

[vitsserg]

Красота! Даже в таких "экстремальных" положениях антенны не заваливается.

[gegemon]

vitsserg
Сергей! Ещё раз большое спасибо за собранную плату!

[vitsserg]

Пожалуйста ещё раз
Но, право же, неудобно...
