Приёмник в корпусе "Юность КП-101"

[Yanlavan]

Ура!! Заработала!! Сегодня поставил вечером на окно,включил и поймал вполне сносно три передачи.. Так что думаю на улице будет больше и лучше.

[novosibiretc]

поймал вполне сносно три передачи..

...от абонентской линии трехпрограммного вещания .

[цуриков]

Я возбуждение поборол заменой С3 на 0.1мкф. Это не совсем по-научному, но радио работает

[gegemon]

цуриков

Я про схему первой Юности.

[Yanlavan]

поймал вполне сносно три передачи..

...от абонентской линии трехпрограммного вещания .

Да неее... радиоточки в доме никогда не было,да и одна из программ украинского вещания..

[gegemon]

Что за народ. Никто не заполняет свой профиль. Кто,откуда - хрен его знает

[novosibiretc]

Кто,откуда - хрен его знает

Вы что, до сих пор не знаете? Из капусты!

[Yanlavan]

Что за народ. Никто не заполняет свой профиль. Кто,откуда - хрен его знает

про меня что ль? я вроде бы заполнял!

[цуриков]

цуриков

Я про схему первой Юности.

Эта Юность?

[gegemon]

novosibiretc

Просто элементарное не уважение к остальным форумчанам. Общаешься с обыкновенным нулём.

[gegemon]

цуриков
Это Юность КП-101.

[Yanlavan]

Я подправил и извиняюсь если кого-то вывел из душевного равновесия!

[2vlad]

цуриков
Это Юность КП-101.

Если убрать R1, то получится не 101-я...

[novosibiretc]

Просто элементарное не уважение к остальным форумчанам. Общаешься с обыкновенным нулём.

Я с Вами полностью согласен. Вот тут недавно была поднята "бородатая" тема о перевале Дятлова и нашем форумчанине. Указано им было в профиле у нас не то место, не тот возраст. В интернет-контактах ещё один вариант его личных данных. А найденные при, к сожалению погибшем, документы, содержали третий вариант. И ничего вроде не предвещало. При моей попытке обратить на это внимание, получен был ответ - "имеет право написать что угодно..." Так что лучше общаться, как Вы пишите, с "нулём", чем с откровенной "дезой".

[цуриков]

gegemon
Понял какая Могу Вам подарить плату недособранную, в хорошем состоянии.

[gegemon]

Могу Вам подарить плату недособранную, в хорошем состоянии.

Буду очень признателен.

[Yanlavan]

Просто элементарное не уважение к остальным форумчанам. Общаешься с обыкновенным нулём.

Я с Вами полностью согласен...... Так что лучше общаться, как Вы пишите, с "нулём", чем с откровенной "дезой".

А вот если в анкете к примеру указан "Н-ск"-это что? "обыкновенны нуль" или "откровенная деза"?

[novosibiretc]

У меня даже в "нике" написано, что такое "Н-ск" .

[vic07]

цуриков Стойки для переменного резистора на фото 2-го приёмника, который начали собирать из Кварца? Какая высота?

[цуриков]

Ножки от старых компьютеров, наверное и в Кварце есть такие , а резистор точно из Кварца.

[gegemon]

цуриков

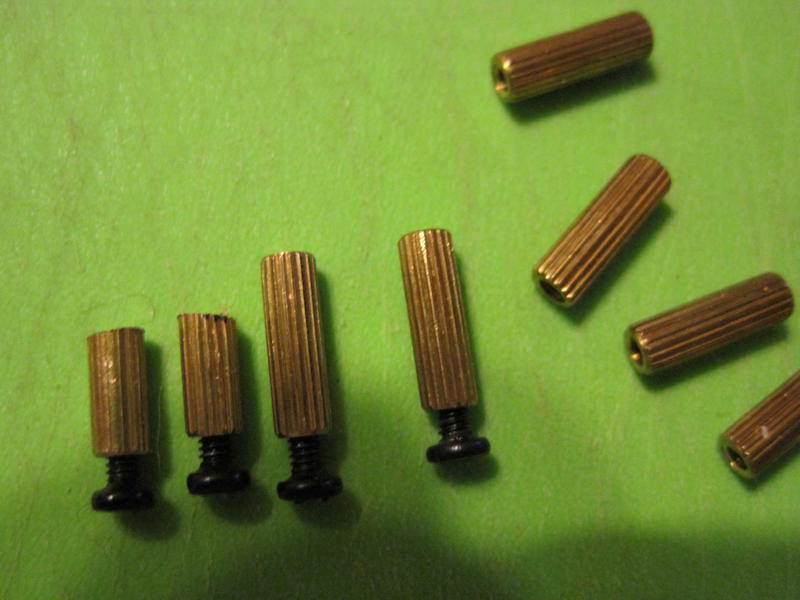

Такие ножки мне кажется не удобные. Придётся гайку искать,да и резьба будет выступать за плату. Можно такие приспособить. Немножко укоротить придётся.

[vitsserg]

Я так понимаю, это резьбовые втулки, ктр впресовываются в пластик?
А у них резьба метрическая или дюймовая?

[gegemon]

А у них резьба метрическая или дюймовая?

Не совсем понял,но винт 2,5мм вкручивается легко

[2vlad]

gegemon
Где взял такую красоту?
Метрическая - М3 и т.д., все размеры в мм
Дюймовая - все размеры, соответственно, в дюймах... 1 дюйм = 25,4 мм

[vitsserg]

Вот на фото цуриков-а с переменным резистором обе втулки - от компьютера и обе с дюймовой резьбой. Обычная гайка М3 на них не накрутится.

Подобные втулки можно "добыть" из старых пластиковых корпусов, где они впресованны в "отливы" из пластика. В частности, в старых ЖК-мониторах такие попадаются. Я их срезаю микродрелью вместе с пластиком. Потом можно подогнать их по высоте и вклеить, например, дихлорэтаном в свой пластиковый корпус - получим стойки под плату. Либо разломить пластик и получим латунную стойку.
На фото - именно такие стойки из старого ЖК-монитора. У этих внутренняя резьба - метрическая.

[gegemon]

Где взял такую красоту?

Где взял,где взял - с работы припёр. Тебе нужно? Из чистого золота

[2vlad]

gegemon
Нужно!

[gegemon]

Нужно!

Скока?

[2vlad]

gegemon
Да немного - горстки хватит... Штук 10.

[grin]

to цуриков КПЕ китайского лишнего нет?
Могу предложить Юность 102.

[цуриков]

лишнего нет, но для дела найдем

[цуриков]

Вчера приобрёл ещё одну Юность КП101, ну и начал делать под качественный динамик . КПЕ поставил опять на 3 склеенных кусочка текстолита 1.5мм и 2 слоя двустороннего скотча.

[gegemon]

цуриков

А от чего динамик? Пробовали на звук?

[цуриков]

Из Кварца динамик, на звук самый правильный, даже покушения на низкие частоты присутствуют.
Сегодня впихнул невпихнуемое. При первой прикидке динамик упёрся в 4 транзистора и 2 конденсатора. Поначалу решил поменять их на кт-3102(07) и кт-502(03). Но спасибо 2vlad , убедил меня не делать этого. Тогда стал примерять и подгибать. Конденсаторы слегка наклонил, 2 транзистора подвинул, а другие развернул и тоже подвинул. Приёмник опять сразу заработал и легко настроился. Подстроечный резистор снова обозначился в районе 1.5Мом. Звук нового динамика более убедительный.

[Rinat]

Запланировал давно, но м/с ТЕА5710 не мог найти. Оставалось только смотреть
как другие изготавливают. Наконец попалась плата китайского приемника с м/с ТЕА5713.
Не нашел datasheet в интернете. Сравнив подключение м/с на печатной плате со
схемой подключения ТЕА5710, обнаружил, что они полностью совпадают. И тогда
за три дня сотворил приемник.




Не стал устанавливать светодиод настройки, так как АПЧ микросхемы работает хорошо. Исключил также буферный каскад для
цифровой шкалы. Удачно попался КПЕ- подложил под него кусок текстолита толщиной всего 1 мм. Телескопическая антенна
от какого-то китайского приемника имеет длину всего 40 см, мне кажется этого достаточно. Все радиостанции в Уфе в диапазоне
88 ... 108 МГц принимаются уверенно и я этим доволен.

[vitsserg]

Хорошая работа!
Для крепления антенны вклеивали стойку из пластика?

Не знал про такую ИМС. Попадалась только ТЕА5712Т на старой компьютерной (ещё ISA) плате FM-тюнера, совмещённого с усилителем НЧ и звуковой картой (фото).

[Rinat]

vitsserg
Спасибо.
Крепление антенны - пластиковая стойка с металлической резьбовой втулкой - приклеено дихлорэтаном.
Если обнаружится datasheet ИМС ТЕА5713, дайте знать.

[цуриков]

vitsserg, Ваш труд оценён! . Ко мне из Рязани едут ещё 2 Юности, старая-круглая и КП101. Со временем и их переделаю, уж больно увлекательное занятие

[vitsserg]

vitsserg
Крепление антенны - пластиковая стойка с металлической резьбовой втулкой - приклеено дихлорэтаном.
Если обнаружится datasheet ИМС ТЕА5713, дайте знать.

Ну, я где-то так и подумал.
Хорошо.

[vitsserg]

vitsserg, Ваш труд оценён! ...Со временем и их переделаю, уж больно увлекательное занятие

Спасибо и удачи!

[novosibiretc]

уж больно увлекательное занятие

Красиво! Вы уже не любитель, а заводчик. Пора на рынок выходить. МПЗ как "прочухает", опять наборы выпускать начнёт .

[Serjio]

Если обнаружится datasheet ИМС ТЕА5713...

Микросхема снята с производства в 1999 году. Филипс рекомендует её менять на TEA5710. Даташит изъят из свободного обращения...только если кто то раньше его скачал и он сохранился на компе. Применялась в радиочасах в основном.

[2vlad]

novosibiretc
Увы, не начнет уже... Вряд ли даже корпуса отшлепать сумеют...

[Victor66]

А теперь никто не шлёпает. Китайцам пошлют чертёж, а те через месяц завалят коробками. И даже с надписью "Юность".
Лучше сразу весь конструктор заказать. Теперь можно имея один только компьютер и банковский счёт, не имея понятия о каком либо производстве стать лидером в производстве конструкторов в России.
Если повезёт, дадут премию за успешное импортозамещение

[gegemon]

цуриков

А что то у Вас окошки под лимб настройки по разному стоят? Так задумано?
Я вот что думаю. Раз уж пошла такая переделка корпуса,можно утопить антенну на задней крышке. Она будет лежать в канавке,как на импортных приёмниках. А то немного не смотрится,когда размещена на корпусе сверху. В голове крутятся разные варианты.

[vic07]

Наконец и я приступил к изготовлению Юности УКВ. Плату сделали с антенной частью и без отверстия для динамика. Антенную часть отпилил мини-ножовкой, затем края обработал ножницами по металлу, напильником и наждачной бумагой. А отверстие для динамика сделал коронкой, получилось быстро и аккуратно. Сегодня продолжу делать отверстия для корпуса, КПЕ и переменного резистора. Осталось ещё докупить транзисторы МП-42Б и решить со стойками для переменного резистора.

Вопрос по антенне:



Есть выходы, обозначенные Ant и GND - их вместе соединять?

[vitsserg]

Нет. Вывод "GND" ("земля") сделан на тот случай, если вы вдруг захотите соединить плату с антенной коаксиальным кабелем.

[цуриков]

цуриков

А что то у Вас окошки под лимб настройки по разному стоят? Так задумано?

До собственно была задумка самому цифры на ручке нарисовать, а чтоб больше их влезло, перевернул окошко (по большему диаметру).
Любимая тёща с царицино мне ВЭФ 202 притащила, я её за переменником громкости посылал, а она за 3 копейки рабочий ВЭФ с отличным корпусом. Вот и хочю я в него плату от Юности FM вставить. Если не возражаете, друзья, то я здесь буду выкладывать.

[vitsserg]

Я всегда путаю: любимая или любящая?

В ВЭФ-е ведь УНЧ уже есть, так что нужно собрать только приёмную часть. Самое сложное тут - "механика". Нужно КПЕ УКВ приёмника как-то механически соединить с "основным" КПЕ.
Не так давно помогал одному коллеге разработать платку приёмной части на ТЕА5710 для установки в Спидолу. И там он успешно решил эту проблему. Только вот найти бы этот материал...

[grin]

Если есть ВЭФ, то можно и не только об УКВ и ФМ подумать

Тут товарищ из, как говорилось "Курица не птица, Болгария не заграница", поработал с изделиями СССР http://www.kn34pc.com/index_construct.html
