Мой "Союз"

[FAZA]

Ура!!!
Сбылась мечта идиота -я стал обладателем "Союза -110"
Почти халява - отдал взамен транс ТС 180 и немного меди на вторичку.
Но есть и ложка дёгтя аппарат очень очень поюзан.
Вообще то это родной братец Союза когда то жившего у меня и по глупости проданного за чисто символическую сумму.
Судьба у аппарата очень сложная - долгое время он работал на нашей местной студии звукозаписи "Мелодия"
Потом на другой частной студии. Потом в качестве усилителя таскался по дискотекам, свадьбам и проводам
Несколько лет ждал меня в гараже- спасибо товарищу что сохранил его для меня. Из плюсов стеклянные головки и очень ровные руки человека который обслуживал этот маг.

[dayna-records]

Морду можно (и даже нужно) помыть с помощью тряпки и раствора стирального порошка. У меня отмылась на ура

[Dronych]

Головки похожу хорошо поработали-ибо видно шершавость.
Плюс ставили сами-710е на них редко ставили очень.
Интересно,коррекцию под стекло сделали?

[sanyok]

Головки похожу хорошо поработали-ибо видно шершавость.
Плюс ставили сами-710е на них редко ставили очень.
Интересно,коррекцию под стекло сделали?

Головы точно ставили сами.

[Dronych]

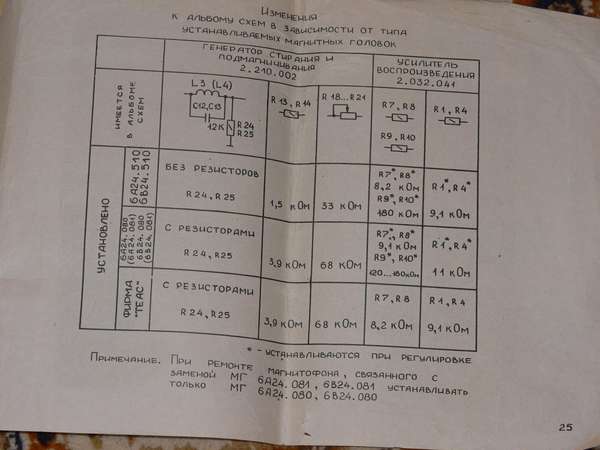

Если чо вот.
Сравните схемы Ростова и Союза по названиям деталей и всё поймете,и сделаете,если надо-
В первой ячейке 510е стекло-то же подойдет для 710го

[FAZA]

Морду можно (и даже нужно) помыть с помощью тряпки и раствора стирального порошка. У меня отмылась на ура

Морду буду мыть само собой поскольку с донором (лежат остатки союза на чердаке ) получился облом там лежит приставка морода с неё не подходит Внутри тоже буду пылесосить и мыть -терпеть не могу грязные платы паять.

Головки похожу хорошо поработали-ибо видно шершавость.

Плюс ставили сами-710е на них редко ставили очень.

Интересно,коррекцию под стекло сделали?

Dronych - Спасибо за помощь!
Головы действительно не родные - как я уже писал в первом посте этот "Союз" работал на студии и потёрлось даже стекло.
Коррекция была сделана - ремонтировал и обслуживал аппаратуру на студии человек с золотыми руками просто самородок. Этот человек достоин отдельной темы на форуме.
Из хорошего - предыдущий владелец обещал подарить новую стекляшку голову.
Из плохого - после замены гнезда предохранителя (на родное не нашлось подходящего колпачка) и прижимного ролика (старый стал деревянным и овальным) включил маг и... Чуда не произошло воспроизведение и перемотки не включаются - так что придётся идти к другу за измерителем ёмкости. Менять электролиты вряд пока не буду - за ними ещё надо ехать в Харьков. Альбом схем у меня есть (правда ксерокопия)

[Metz-Мастер]

воспроизведение и перемотки не включаются

При заправленной плёнке?

[FAZA]

При заправленной плёнке?

Конечно при заправленной. Двигатель работает светодиоды загораются - А на электромагниты команды нет.

[FAZA]

Взял сегодня измеритель ёмкости и немного ковырял свой "Союз"
Нарыл с десяток убитых электролитов в блоках Управления и управления электроприводом. И мёртвым оказался лит 2000 мкр. 50в - стоящий в цепи питания электромагнитов. К сожалению его замена ситуацию не исправила.
Возник вопрос что делать с остальными електролитами БП Они были смонтированы в пластмассовой кассете один кто то поменял на конденсатор большего размера.
Не знаю как поступить - изготовить новую плату и на ней закрепить новые электролиты. Или сделать муляжи поместив новые електролиты в корпуса старых. Пока всё висит на проводах и мешает мерить напряжения.

[EVMnik]

Импорт по габаритам конечно поменьше. Я литы на стяжках крепил
к пластмассе. Всё аккуратно и цевильно. Это про которые 2200х50В.
С уважением, Валерий Михайлович.

[FAZA]

Валерий Михайлович -спасибо спасибо за совет.
Может я так и сделаю.
Вообще то я собирался изготовить печатную плату закрепить там конденсаторы а потом на уголке прикрутить на место пластмассовой кассеты.
Или сделать так как делал при ремонте "Сатурна" - Распиливал старый лит по канавке. Выбрасывал начинку а внутрь засовывал китайский. Потом всё фиксировал скотчем. Хотя сначала вообще хотел клеить половинки с добавлением алюминиевой пудры. Для сохранения внешнего вида. Потом решил не заморачиватся.

[EVMnik]

Примерно где-то так.
С уважением, Валерий Михайлович.

[FAZA]

Валерий Михайлович - ещё раз спасибо. Сделал как у Вас.
К сожалению после проверки оказалось что 90% электролитов мёртвые а у меня закончились запасы. У нас в городе детали не купить а в Харьков попаду недели через две не раньше.

[cretut]

Я смонтировал на платки. Примерно так.

[FAZA]

Уже несколько вечеров пытаюсь оживить свой Союз.
Не срабатывают электромагниты раб хода и перемотки.
Блок питания - поменяны электролиты - напряжения норма.
Блок электропривода - поменяны электролиты (причина кажется в нём)
На сколько я понимаю логику работы схемы то напряжение удержания 12 вольт? Тут вроде бы всё в порядке
А вот каким образом формируется напряжение срабатывания не оч понятно по ходу тут участвует транзистор VT 18 Кт 809 - вот на его коллекторе вместо 20 в. присутствует только 14 вольт.
На выходе на ел магнит рабочего хода 7 вольт
наверно остатки 12 вольт через обмотку.
Может кто то сталкивался с похожей проблемой и что то подскажет
Хотя бы как работает узел управления электромагнитами. А то я из за недостатка образования очень торможу

[DJEEX]

27 вольт есть? если занижено смотри диодный мост КЦ405 на плате с предохранителями.

[FAZA]

27 вольт норма на 6 ноге разёма xs2 блока управления приводом.

[Евгений68]

Уже несколько вечеров пытаюсь оживить свой Союз.
Не срабатывают электромагниты раб хода и перемотки.

Хотели сказать, не работает электромагнит тормозов?

А вот каким образом формируется напряжение срабатывания не оч понятно по ходу тут участвует транзистор VT 18 Кт 809 - вот на его коллекторе вместо 20 в. присутствует только 14 вольт.
На выходе на ел магнит рабочего хода 7 вольт
наверно остатки 12 вольт через обмотку.
Может кто то сталкивался с похожей проблемой и что то подскажет
Хотя бы как работает узел управления электромагнитами. А то я из за недостатка образования очень торможу

БУЭ, ключи форсажа: VT12, VT14, VT16
БУЭ, ключи удержания:
тормозов - VT9, VT6
ролика - VT7, VT4
лентоотвода - VT8, VT5

Ещё проверьте вертикальность установки самого электромагнита тормоза, бывает он перекошен и его просто заклинивает, удачи.

[FAZA]

Ура ! Заработало!
Правда не всё пока.
Заработало включение воспроизведения и перемотки вперед назад.
Причина оказалась банальной - коррозия повредила выводы транзисторов кт 3102 те которые в металле. Похоже флюс которым паяли был довольно активным.
На очереди пауза и запись - не загораются даже светодиоды.
Будем искать

[DJEEX]

Ура ! Заработало!
Правда не всё пока.
Заработало включение воспроизведения и перемотки вперед назад.
Причина оказалась банальной - коррозия повредила выводы транзисторов кт 3102 те которые в металле. Похоже флюс которым паяли был довольно активным.
На очереди пауза и запись - не загораются даже светодиоды.
Будем искать

С тарнзисторами была такая же беда у меня в Снежети 110, выпуска 86 года. Поголовно у всех тарнзюков в металле на платах поотгнивали ножки! Но это скорее всего не флюс а плохие условия хранения в ГАРАЖЕ!

[FAZA]

С тарнзисторами была такая же беда у меня в Снежети 110, выпуска 86 года. Поголовно у всех тарнзюков в металле на платах поотгнивали ножки! Но это скорее всего не флюс а плохие условия хранения в ГАРАЖЕ!_________________

У меня тоже было в "Ноте 203-1" в генераторе отвалились.
А Союз этот реально страдалец лет пять в гараже хранился. правда в сухом. А до этого чё с ним только не было даже на тракторе возили. Использовался как усилитель на свадьбах.
