Видеомагнитофоны Бетамакс и не только.

[xsite]

Всем здравствуйте!
Вот хотел открыть ветку по видеомагнитофонам. Коих у меня скопилось уже, страшно сказать, шесть штук )))
Когда то увлекался собирательством старой видеотехники.
Какие то аппараты в рабочем состоянии, какие то нет.
Просто захотелось что бы уважаемые форумчане посмотрели, может что посоветовали, а может просто отзыв про технику оставили. Так же было бы познавательно посмотреть на ваши интересные экземпляры видеотехники.
Вот пожалуй начну.
Итак видеомагнитофон Universum PAL Betamax videorecorder.
Произведен в Западной Германии в далеком 1978 году.
Стандартный обычный видеомагнитофон со всеми прилагающимися видеомагнитофону функциями. Таймер, встроенный тюнер итд.
Находиться в превосходном рабочем состоянии. Пишет и воспроизводит без нареканий... правда пленка к нему уже осыпается, ибо выпуска она того же года что и сам аппарат ))

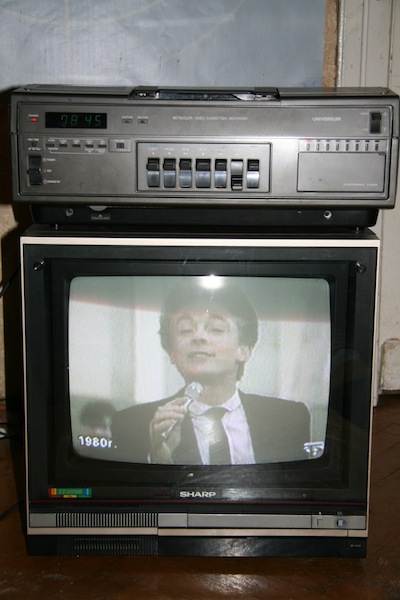

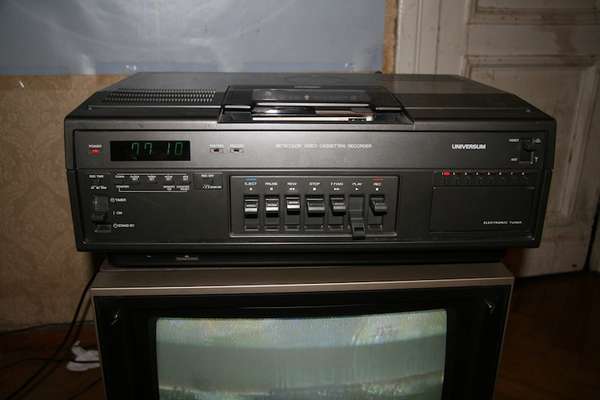

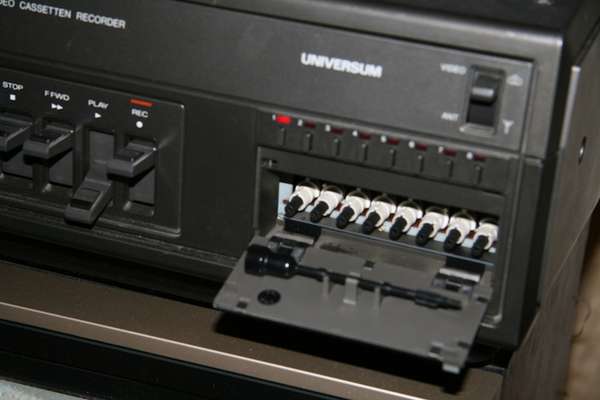

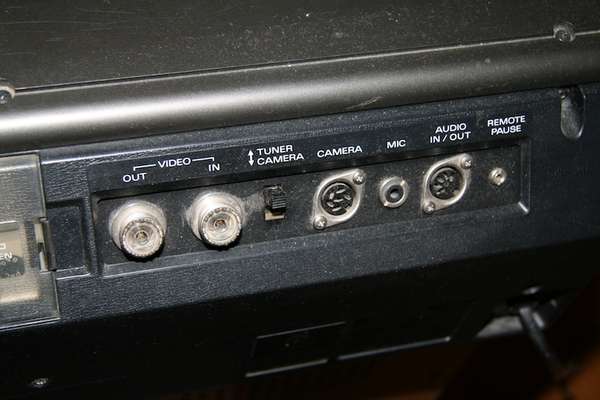

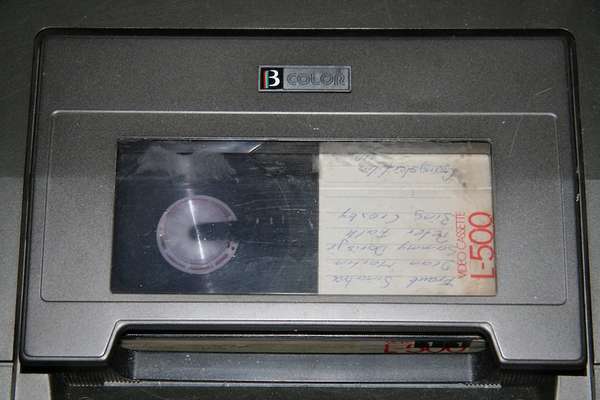

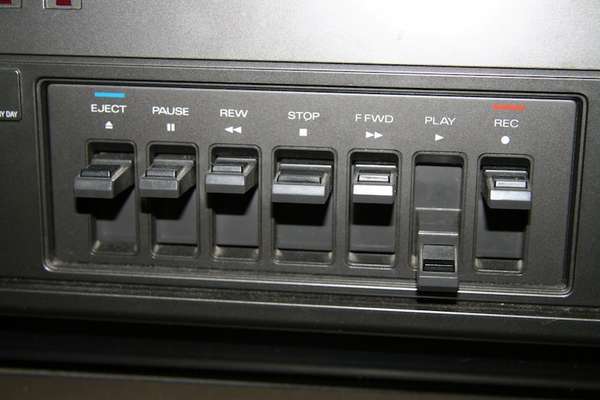

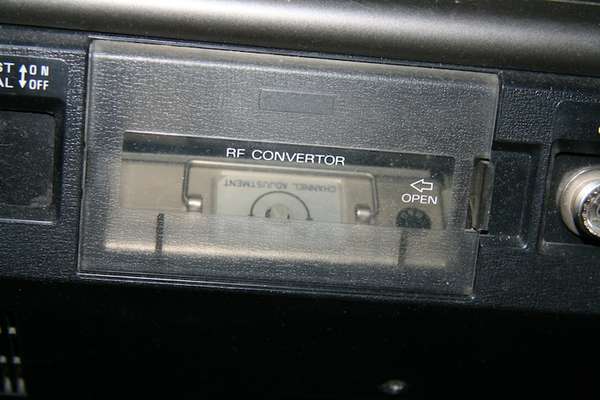

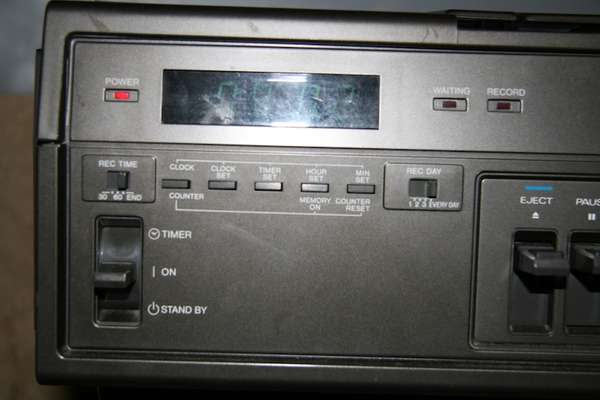

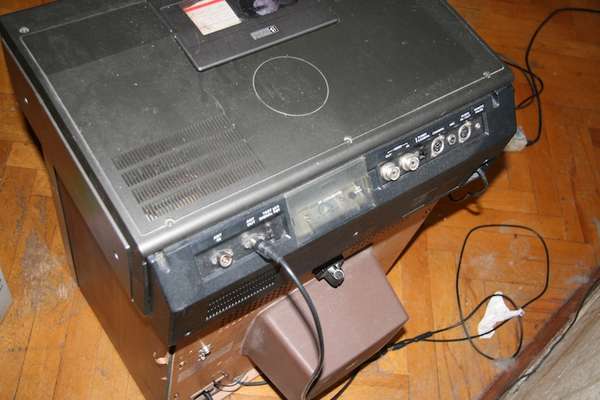

Собсна фото. Если будет интерестно выложу фото внутри... просто сейчас не хотелось заморачиваться со снятием верхней крышки... Могу сказать что большинство деталей внутри Sony... На блоках написано Sanyo.









[/img]

На фотках видны царапины, на самом деле магнитофон в хорошем состоянии просто почему то вспышка все царапины выдирает.

[GED]

Блин, педальный видак первый раз вижу! Во механика была! И аппарат красивый.

[TYU]

педальный видак

хорошее название , у меня TFK был с таким управлением, там просто микрики нажимались.

[Andrnow]

Ух ты. А я думал, что бетамакс это чисто студийный формат... Отказывается нет) Хотелось бы посмотреть что там внутри.

[Phlanger]

педальных VHS у меня побывало три
один из них батарейный, по стилю был страшно похож на Романтик-306

[para bellum]

А я думал, что бетамакс это чисто студийный формат

Вы не путаете с "Бетакам"? У Бетамакса разрешение такое же как VHS-250 твл

[Andrnow]

para bellum

Вы не путаете с "Бетакам"?

Упс...

[para bellum]

Вот здесь интересная статья про войну форматов Бетамакс с VHS (на английском) :

http://en.wikipedia.org/wiki/Videotape_format_war

[embedder]

педальных VHS у меня побывало три
один из них батарейный, по стилю был страшно похож на Романтик-306

VHS с полностью механическим управлением режимами? Такие реально были? Насколько знаю, в стандарт VHS изначально было заложено микропроцессорное управление... Не представляю заправку ленты в ЛПМ механически вручную

[Сергей Васильев]

Не представляю заправку ленты в ЛПМ механически вручную

А что такого удивительного, вспомните катушечные видаки, к примеру, там даже с первого раза не сообразить, как правильно пленку заправить.
Также из кассетных вот для примера VCR, тот же Спектр-203, управление педальное, а путь прохождения ленты там еще сложнее, чем в VHS, заправка ленты производится поворотом БВГ вместе с направляющими стойками при помощи сервопривода и стальных троссиков.
Так что не вижу ничего удивительного в том, что и для VHS было применено подобное решение, тем более у VHS заправка ленты производится всего лишь перемещением направляющих стоек.

[Phlanger]

"условно первый" микропроцессор "4004" - примерно 1974 год, и то он никуда не пошёл (ничего на нём толком не выпускали) и большого шума как-то не вызвал
VHS _уже лежали_ в магазинах в 1975 году
так что пардон... читайте историю

стандарт VHS описывает расположение дорожек на ленте, скорость её движения, какие сигналы как туда пишутся, но отнюдь не кто должен дёргать рычагами
в тех, которые у меня были - заправка естессно была мотором, остальное рычагами, пальцем
короче, останки третьего (AKAI) могу подарить, развинтите и сами посмотрите

[xsite]

у меня TFK был с таким управлением, там просто микрики нажимались.

В этой модельке не совсем так...
Там при загрузке кассеты... пленка сразу автоматически заправляется в тракт.... и все и намертво... даже при перемотке от головки не отходит... правда в режиме перемотки ослабевает... нет такого сильного натяжения.
Выключатель под кнопками управления только один... он включает или выключает двигатель... он там одни стоит.
Кнопки действительно механически включают все режимы путем управления через тросики роликами и пр.

[xsite]

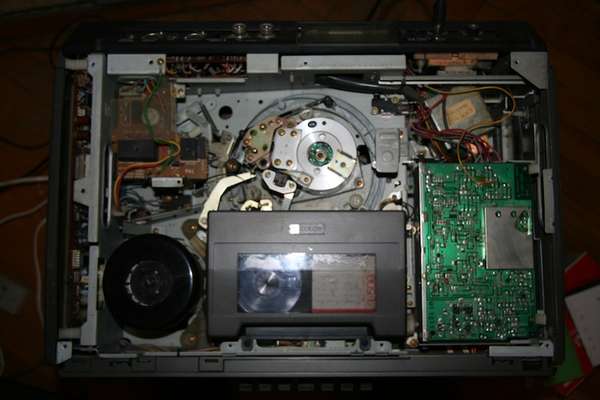

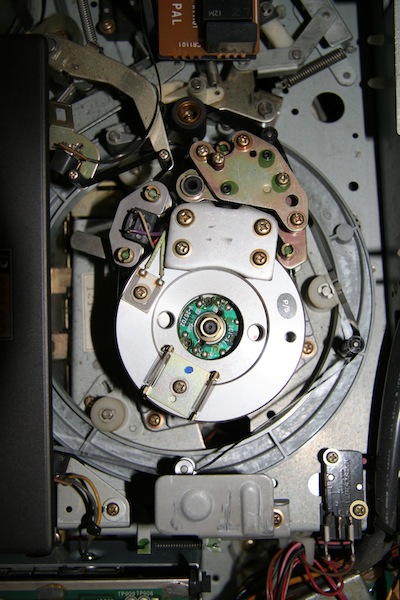

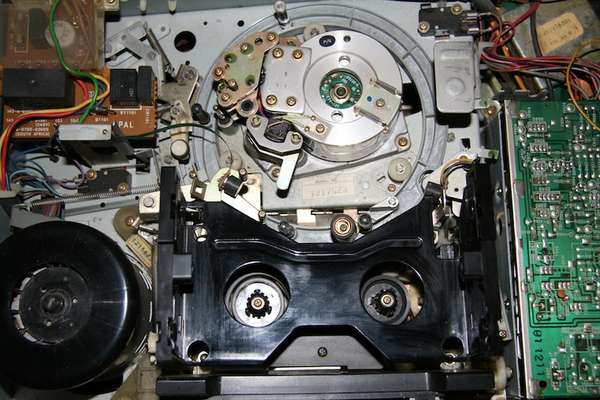

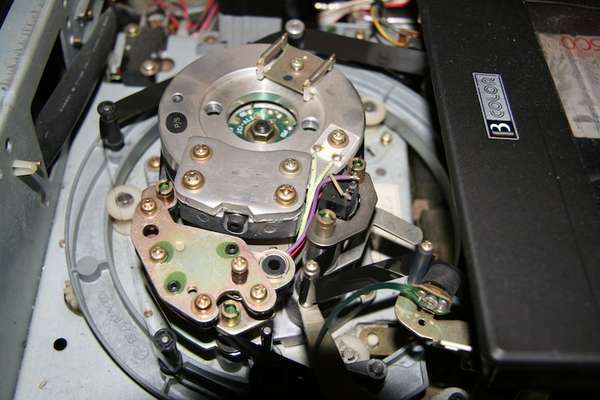

А вот и продолжение... все тот же Universum - вид внутри.
В основном заправка пленки... видно двигатель... головка располагается по центру относительно кассеты... Сама пленка оборачивается вокруг головки два раза.

[Yarik]

. Коих у меня скопилось уже, страшно сказать, шесть штук

На моей ветке в клубе,я уже показал 9 шт.и ещё 2 стоят на очереди итого 11. Но эти два уже аналогичны последним двум показанным.
Мне не страшно,так как они занимают меньше места,чем ламповые приемники.
А вот жалко мне, и страшно жалко,что лет 15 тому назад по глупости и незнанию в сути коллекционирования,разбомжевал такой неработающий магнитофон.Как память осталась только кассета,которую недавно переслал нашему коллеге по увлечению т.к. у него есть такой ВМ, и ни одной кассеты.

[DAD]

xsite: :"... правда пленка к нему уже осыпается, ибо выпуска она того же года что и сам аппарат [/quote]"

Если интересно (чтоб типа поиграться) - плёнку можно перемотать с VHS-кассет, или использовать Betacam-кие SP или оксид : типаразмер тот же, а распознаватель формата с обратной стороны кассеты ( там "дырочка" выламывается или заклеивается - не помню (в бете сп и оксиде точно так) . А кассет VHS и Betacam навалом - везде .

Кстати , имею тоже ~экзотику(работает) :

http://s51.radikal.ru/i131/0908/be/c1e95b9067d2.jpg
http://s13.radikal.ru/i186/0908/be/b60bceacf11f.jpg
http://i008.radikal.ru/0908/4d/762538b42920.jpg
http://i057.radikal.ru/0908/ce/fcb1a1ee2f8c.jpg
http://s13.radikal.ru/i186/0908/d2/4cc7e237dfef.jpg
http://i041.radikal.ru/0908/67/c18a83291d06.jpg

Если интересно кому - готов махнуться...

[xsite]

А вот жалко мне, и страшно жалко,что лет 15 тому назад по глупости и незнанию в сути коллекционирования,разбомжевал такой неработающий магнитофон.

а я вот думаю что мне делать с сонькой катушечной... трудно мне ее будет восстанавливать.

[xsite]

плёнку можно перемотать с VHS-кассет

А я так и делал.... только так получается записать нормально... на родные пленки внутри которых завелась плесень он категорически отказывается писать... точнее пишет но с такими шумами что просто страшно становиться.
Так что разбираю родные кассеты и наматываю на катушки ВХС пленку.
А бетамаксовских кассет мне досталось аж 150 штук.

[xsite]

ВНИМАНИЕ! Новый аппарат.

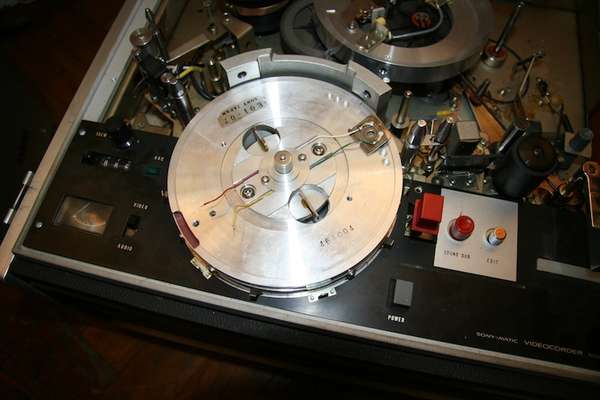

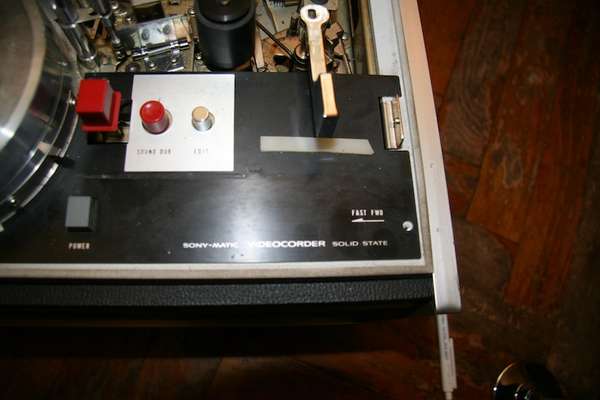

Sony CV-2000
к сожалению в убитом состоянии...
Точнее так - все работает кроме видеоголовки... и пусть вас не пугет его внешний вид. все детали от него аккуратно убраны в коробочку... так же как и все панели и крышки.
Самая главная его беда - сломанная видеоголовка.... кстати к нему думаю подойдут наши видеоголовки от катушечных аппаратов... типа Электроники... ни у кого случайно не завалялась такая?
А то очень уж хочется восстановить аппарат.

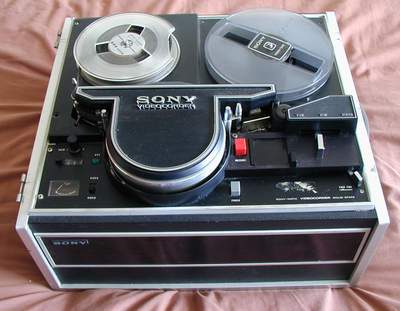

Вот так он должен выглядеть.


А вот так он выглядить у меня.

[DAD]

"кстати к нему думаю подойдут наши видеоголовки от катушечных аппаратов... типа Электроники... ни у кого случайно не завалялась такая? "

Было что-то (вроде Электроника) на досках(типа молотка и т.п.)... - удачи в изысканиях и слава ретроманам !

[xsite]

Было что-то (вроде Электроника) на досках(типа молотка и т.п.)...

Было было было.. но прошло )))
Во время не купил ))) продавали там Электронику... неуспел... ее помоему даже никто не купил... просто закончились торги.

[Сергей Васильев]

xsite

Для наших катушечных видаков найти целые головки еще сложнее, чем сами аппараты. Мне с трех аппаратов удалось набрать только пару целых головок.
Попробуйте поставить головки от кассетного, в частности от ВМ-12, крепление у них абсолютно идентичное, так что встают без всяких переделок. Само собой совместимость с форматом теряется, поскольку рабочая поверхность кассетных головок уже, но зато можно оживить аппарат. По поводу совместимости по электронной части сказать ничего не могу, ставил головки от ВМ-12 в Спектр-203, но сам аппарат так еще и не доделал.

[Yarik]

а я вот думаю что мне делать с сонькой катушечной... трудно мне ее будет восстанавливать.

Вы имеете в виду привести Соньку в рабочее состояние?Сейчас уже вряд ли.А если и получится,то есть ли в этом смысл.Ваш ВМ будет хорошо воспроизводить только собственную запись и не на долго и то если заправить катушку с качественной (не мятой и чистой от пыли лентой) и не снимать ее с видика,а только включать его кратковременно в демонстрационном режиме.
Для коллекции достаточно чтобы он имел полную комплектность.

[xsite]

Yarik, Да он комплектный полностью... до последнего винтика.
Но все же хочется что бы он работал ))) что бы включать хотя бы на полчаса раз в полгода.

[xsite]

Само собой совместимость с форматом теряется, поскольку рабочая поверхность кассетных головок уже, но зато можно оживить аппарат.

Я вот пытался впихнуть туда головки от Хитачи.... у Хитачи головки малюсенькие совсем... там даже винт который крепит головки к барабану толстый и не пролезает в отверстие головки от Хитачи.

[Yarik]

у Хитачи головки малюсенькие совсем

Головки у Эпектроник-501(590) примерно 18х15х2мм и ставить их нужно с помощью шаблона.Я около пяти лет мучился с этими ВМ и 2 раза ездил в Воронеж.Попробуйте розыскать бывших работников этого завода,вероятно у них есть головки.Где-то в архиве есть мои "воспоминания"и на сайте VIDEO-75 Константина.

[Wolf]

Кстати , имею тоже ~экзотику(работает)

Был у меня раньше такой магнитофончик. Правда не комплектный и не в таком хорошем состоянии как у Вас. Продал, с дуру за копейки.

Помню, давно купил на барахолке видак. Обычная VHS кассета к нему не подходила. Сам магнитофон выглядел как наш ВМ-12. Только кассета загружалась с передней панели. Обещали насыпать мешок кассет, но так ничего и не дали. Оказывается это был магнитофон как раз на бетамаксе. Если бы сейчас автор не показывал кассеты, я бы так и прибывал в неведении. Но по той же глупости, продал его и тоже за копейки. Сейчас вспоминается, что и кассета такая была, вот только уже ВМ у меня не было. Давно все это было... совсем еще ребенком был... много глупостей натворил.

[Сергей Васильев]

Я вот пытался впихнуть туда головки от Хитачи.... у Хитачи головки малюсенькие совсем... там даже винт который крепит головки к барабану толстый и не пролезает в отверстие головки от Хитачи.

У головок от ВМ-12 с креплением проблем никаких нет, попробуйте поставить.
Тем более найти нынче протягу или БВГ-шку от ВМ-12 элементарно, даже тут на форуме.
Забыл сказать еще один момент, который может повлиять на совместимость.
Дело в том, что у ВХС головки не находятся в прямом контакте с лентой, а у катушечных ВМ головки немного выступают за поверхность барабана, соответственно долговечность кассетных головок под вопросом, но какое-то время все равно работать будет. Электрически по идее должны подойти, чувствительность головок примерно одинаковая и другие электрические параметры тоже довольно близкие.
Для отечественных катушечных ВМ шли головки ФГВ-1, для VCR (Спектр-203, Сатурн-505) шли ФГВ-2, они практически идентичны ФГВ-1 и по размеру и по параметрам. Для VHS шли ФГВ-5, у них штатив уже по-меньше, чтобы они могли поместиться в барабане меньшего диаметра, а по посадочным размерам идентичны ФГВ-1 и ФГВ-2.
Где-то у меня дома были фото этих головок, вечером если найду - выложу.

[xsite]

Где-то у меня дома были фото этих головок, вечером если найду - выложу.

ОЙ! Надите пожалуйста!
Очень надо )

[Сергей Васильев]

xsite

ФГВ-1




ФГВ-5




По фото размер, к сожалению не определить, ориентируйтесь по отверстиям, они одного диаметра и в одном и том же месте относительно рабочей поверхности.

[xsite]

Феликс вроде очень похоже... Буду пробовать ставить
Спаисбо огромное.

[xsite]

Felix_The_Cat
У меня к вам назрел вопрос.
Только не примите за недоверие. Просто интересен сам момент, вдруг столкнусь.
Вы говорите что ставили головки от ВМ-12 на Спектр.
Но сам Спектр у Вас по прежнему в нерабочем состоянии, а как вы проверили что головки установлены правильно? И они рабочие и подходят?

[Сергей Васильев]

xsite

Я писал, что чисто физически никаких проблем с ними по установке нет, поскольку установочные размеры у них одинаковые.
По электрическим параметрам сравнивал головки по таблицам, подойти должно.
У Спектре на выходе в любом случае видеосигнал появился в виде снега (выглядит как у не настроенного на канал ТВ, также выглядит видеосигнал любого ВМ без ленты). Дальше работа застопорилась по причине давно умершей ленты в кассетах. Поэтому не могу отстроить перебраную и смазанную заново протяжку, пока не намотаю новую ленту, как это сделать пока что не придумал, поскольку у спектра кассета довольно сложная, соосная.
К тому же есть люди, которые производили замену головок, и по рассказам все работало.
Кстати, теоретически записи, произведенные на других аппаратах воспроизводить он-таки будет, поскольку более узкая головка на широкую дорожку попадать все-равно будет. А вот воспроизведение записей, сделанных на ВМ с замененными головками, на других аппаратах скорее всего будет невозможно по причине более узкой дорожки, хотя вероятность есть. В любом случае совместимостью катушечные ВМ и так не блестали в оригинале. Свои записи аппарат должен переваривать без проблем.
В любом случае заменить головки и опробовать дело максимум на один вечер. Протяжку или БВГ от ВМ-12 без проблем можно найти забесплатно. Поэтому попытка не пытка. Так что дерзайте! О результатах сообщите, буду ждать с нетерпением.

П.С. Кстати, насколько я знаю, конструкция ФГВ-1 как раз с соневской головки и содрана.

[Сергей Васильев]

Из таблицы мы видим, что ширина рабочего зазора с учетом допуска идентичная. Длина рабочего зазора у ФГВ-5 меньше, это обусловлено меньшей шириной дорожки для стандарта ВХС.
Индуктивность отличается, но по идее этот параметр большой роли не играет.
Ток записи одинаковый, ЭДС у ФГВ-5 несколько выше, но это даже лучше с учетом меньшей ширины дорожки, будет меньше шумов, а настройка нормирующих усилителей в любом ВМ предусмотрена. Так что как-то заработать оно в любом случае должно, есть вероятность что даже заработает как надо без дополнительной настройки.

[xsite]

Felix_The_Cat
Ну отлично Значит буду пробовать.
Вот только найду БВГ или протяжку.
Спасибо за информацию.

[xsite]

Felix_The_Cat
Кстати насчет шума (снег)... Сони выдавала снег даже при отключенной головке... вот так вот.

[DAD]

На youtube.com наткнулся случайно... :



-



и др. там...

[Yarik]

Спасибо!Интересные ролики.

[ФАРИК]

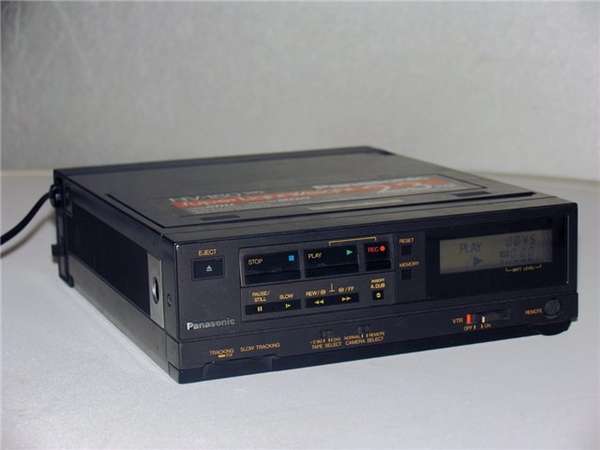

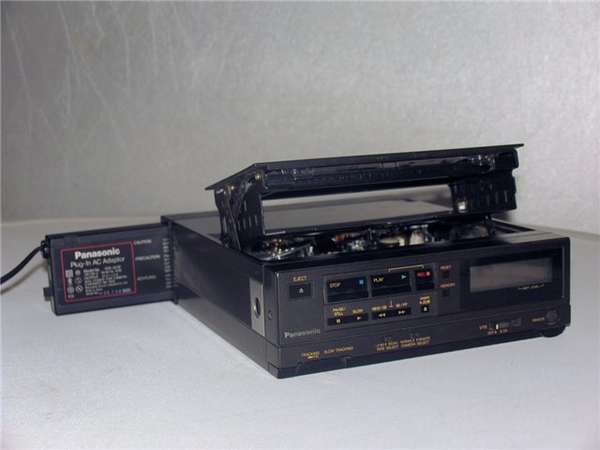

Засветился PANASONIC -6200 . Хозяин не прочь с ним расстаться .

[Masick]

Есть у меня какой-то Грюндик стандарта Видео-2000. Если кому интересен, спрашивайте.

[Phlanger]

мне интересен
если кассеты есть :-)

[DAD]

Сайтик интересный с фотками (и иногда "кишок" ) :

http://www.oldvcr.tv/collection/index.html

И ещё :

http://www.betamax.dk/index.htm

http://www.betamax.dk/data/video-modellist.htm
