Фильтрующие конденсаторы

Сообщение

Riverbluesman · #1

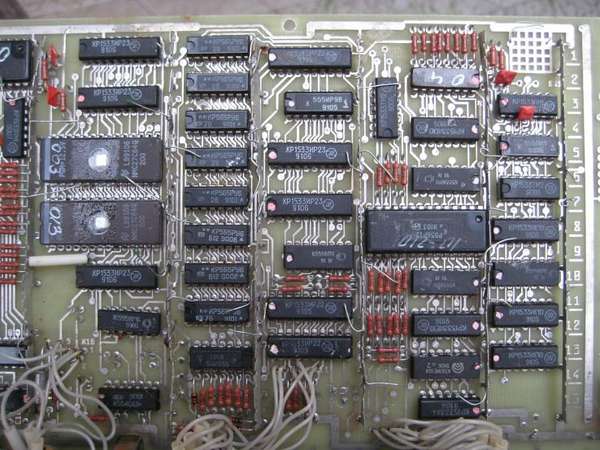

Ранее, на шинах +5в стояли КМки.
Какой номинал лучше поставить для фильтрации питания?
И в каком количестве?

Sandy · #2

Riverbluesman писал(а):Какой номинал лучше поставить для фильтрации питания?

0,01-0,068 мкФ около каждой микросхемы.

Riverbluesman · #3

Спасибо, Sandy!

А если не КМки, то что? ( из советского )

Sandy · #4

Имхо, любые, лишь бы по габаритам проходили. Мы ставили какие-то красные плоские квадратные на 0,068 мкФ. У них был разброс +80-20% от номинала, это по техусловиям, ставили и зеленые, вроде КМ-ок. Сейчас точно не помню.
Можно К-73, К-71, К-78.

TYU · #5

такую же краснуху, как там и осталась, причём на место выкушенных

Ы · #6

Тююю, та це ж Спэктрум!

Riverbluesman · #7

Ну почти Спектрум, Робик...

)

Там стоят флажки, я не думаю, что их полезно ставить по питанию, который (флажков) у меня и нет..

Виктор ФФФ · #8

Riverbluesman, неужели кээмок у вас нет?

Можно надергать подходящих конденсаторов из старого компьютерного железа.

Riverbluesman · #9

А я в свое время, (начало 2000х) надергал из всего что было и сдал

TYU · #10

Riverbluesman писал(а):Ну почти Спектрум, Робик... )

Там стоят флажки, я не думаю, что их полезно ставить по питанию, который (флажков) у меня и нет..

и не надо думать, как раз краснуху и ставили, те кто был умнее

Ice · #11

Sandy

0,01-0,068 мкФ

Не совсем так:0,15-0,068.КМ,импорт или похожие на импорт. Флажки ставили только в дешевейшие приборы.

TYU · #12

Ice писал(а): Флажки ставили только в дешевейшие приборы.

к каковым относились ЕС и СМ до синклерного бума.

Виктор ФФФ · #13

TYU писал(а):к каковым относились ЕС и СМ до синклерного бума.

А что - потом подорожали?))))))))))
В ЕС и СМ как раз и стояли КМ.
Да и почти во всей промышленной цифровой аппаратуре.

TYU · #14

Виктор ФФФ писал(а):В ЕС и СМ как раз и стояли КМ.

не всегда

Phlanger · #15

конденсаторы ставить с малой индуктивностью, их назначение - давить иголки в питании
номиналом примерно 0.047-0.15, за огромной ёмкостью не гнаться, нет смысла, а может стать и хуже, см. пункт 1
по одному на полдюжины корпусов или вроде того... мне лет 20 назад попадали в лапы какие-то руководящие технические материалы по применению 555/1533 и т.п., там было довольно подробно расписано, щас всё забыл конечно
