FM модулятор...

Сообщение

никос 54 · #1

http://www.proline-rus.ru/catalog/172/ вопрос- кто нибудь приспосабливал такую штуку в советскую магнитолу ? опыт имееться и есть ли смысл связываться ??

Muller · #2

Ну а чего там приспосабливать. Если диапазон передачи унего с 70 мгц (а очевидцы утверждают, что таковые существуют но я ни разу не встречал), то и приспосабливать не надо. А если как обычно от 88 - то нифига не приспособишь там. Да и качество модуляции у него... :-!
Лучше самому передатчик на 3102 в металле запилить и в плеерок подоткнуть

А еще мне у них дизайн бесит, пардон, аудитория, на член похоже, с яйцами

никос 54 · #3

он с флешки в Эфир музыку гонит . но ведь и вовнутрь встроить можно. будет казахстан или арго с флеш карт работать...

Muller · #4

Лучше на казахстан и арго на кассету записать, реально лучше

ROCK · #5

Muller
а как же новые достижения? я вон с Аргошей кассету-адаптер гоняю.. то же интересная штуковина, звук правда моно... но мр3 воспроизводит нормально...воспроизводит конечно плеер

никос 54 · #6

проводочками соединить напрямую и стереоприставка флеш мп3 к люббому стереоусилителю...или магнитофону или к лампаднику. с ду пультом

ROCK · #7

никос 54 писал(а):к люббому стереоусилителю

таты уж не к усилителю, а к тюнеру и причём не к любому а только с ФМ..

никос 54 · #8

найти нч выход и порядок . напрямую без эфира...

Muller · #9

ROCK писал(а):я вон с Аргошей кассету-адаптер гоняю..

А вот это вообще категорически лучше не делать, там внутри кассеты точно такаяже голова, как в дешевых китайских балалайках... да еще на пружине, сильно поганит родную голову аппарата и намагничивает ее. Была у меня такая штука, как увидел, что она там с головами делает так сразу прямо и выкинул... :-!

ROCK · #10

Muller писал(а):А вот это вообще категорически лучше не делать, там внутри кассеты точно такаяже голова, как в дешевых китайских балалайках... да еще на пружине, сильно поганит родную голову аппарата и намагничивает ее. Была у меня такая штука, как увидел, что она там с головами делает так сразу прямо и выкинул...

ага...понял.. спасибо за предупреждение, тьху тьху.. испоганить не успела...

aprel16 · #11

никос 54 писал(а):проводочками соединить напрямую и стереоприставка флеш мп3 к люббому стереоусилителю...или магнитофону или к лампаднику. с ду пультом
_________________

Абсолютно правильно использовать модулятор не как передатчик а как мп3 декодер, берем с него линейный выход и пескаем на линейный вход(aux) а правда только все собираюсь так сделать. Но теория вроде правильная.

Muller · #12

ROCK
К сожалению у меня нет цифровика с макросъемкой, а так бы заснял пару маяковских 221 голов и 810ю, которые контактировали с этой приблудой некоторое время, пока я опомнился - царапины и потертости в рабочих зонах пакетов детектед...

ses-ms · #13

aprel16 писал(а):
никос 54 писал(а):проводочками соединить напрямую и стереоприставка флеш мп3 к люббому стереоусилителю...или магнитофону или к лампаднику. с ду пультом
_________________
Абсолютно правильно использовать модулятор не как передатчик а как мп3 декодер, берем с него линейный выход и пескаем на линейный вход(aux) а правда только все собираюсь так сделать. Но теория вроде правильная.

изготавливал: поёть, тока уровень не очень, хотя это наверно от экземпляра зависит

Muller · #14

aprel16 писал(а):Абсолютно правильно использовать модулятор не как передатчик а как мп3 декодер, берем с него линейный выход и пескаем на линейный вход(aux) а правда только все собираюсь так сделать. Но теория вроде правильная.

А зачем тогда вообще модулятор? можно и обычным МРЗшником обойтись.

дед Палыч · #15

ses-ms писал(а):
aprel16 писал(а):
никос 54 писал(а):проводочками соединить напрямую и стереоприставка флеш мп3 к люббому стереоусилителю...или магнитофону или к лампаднику. с ду пультом
_________________
Абсолютно правильно использовать модулятор не как передатчик а как мп3 декодер, берем с него линейный выход и пескаем на линейный вход(aux) а правда только все собираюсь так сделать. Но теория вроде правильная.
изготавливал: поёть, тока уровень не очень, хотя это наверно от экземпляра зависит

А где у него найти ВЫХОД? В схему нужно нырять? тогда де схему брать?
С ув. Сергей

levsha-kzn · #16

Тоже задался таким вопросом: почему простой мр3-шник не засунуть?

никос 54 · #17

там 2 вида флешек и юсби порт. а про мп3 плеер разговор отдельный. цена 500рублей . вопрос брать или нет...

aprel16 · #18

я свой взял на Молотке за 150р. В нем есть вход минидждек, путем закорачивания контактов как пишут на сайте он превращается в выход.

ses-ms · #19

дед Палыч писал(а):
ses-ms писал(а):
aprel16 писал(а):
никос 54 писал(а):проводочками соединить напрямую и стереоприставка флеш мп3 к люббому стереоусилителю...или магнитофону или к лампаднику. с ду пультом
_________________
Абсолютно правильно использовать модулятор не как передатчик а как мп3 декодер, берем с него линейный выход и пескаем на линейный вход(aux) а правда только все собираюсь так сделать. Но теория вроде правильная.
изготавливал: поёть, тока уровень не очень, хотя это наверно от экземпляра зависит
А где у него найти ВЫХОД? В схему нужно нырять? тогда де схему брать?
С ув. Сергей

там всё подписано

ses-ms · #20

aprel16 писал(а):я свой взял на Молотке за 150р. В нем есть вход минидждек, путем закорачивания контактов как пишут на сайте он превращается в выход.

передатчик выключить надо... подрезать ногу питания микрухи

GED · #21

ага, тоже переделывал. у него на джеке по умолчанию вход линейный, если закоротить размыкаемые контакты каналов(всего две перемычки ) то получается выход. вполне стандартный там уровень.

дед Палыч · #22

GED писал(а):ага, тоже переделывал. у него на джеке по умолчанию вход линейный, если закоротить размыкаемые контакты каналов(всего две перемычки ) то получается выход. вполне стандартный там уровень.

Спасибо. Понял. Нынче же попробую.
С ув. Сергей.

никос 54 · #23

то есть штука то в общем неплохая получаеться,да плюс пульт ду...вон они нанотехнологии и инновации..

дед Палыч · #24

Я пробовал два-три штуки по ВЧ звук никакой-шипение.
А от по НЧ через кабель, да ещё и пульт, конечно стоит попробовать.
Только при каждом новом ВКЛ. играть начинает не с того места
где ВЫКЛ. а с начала.
С ув.

никос 54 · #25

а где искать линейрый выход если нет грезда ?пока не разбирал. можно найти " или там все интегрировано в одну микросхеьу ?

ses-ms · #26

никос 54 писал(а):а где искать линейрый выход если нет грезда ?пока не разбирал. можно найти " или там все интегрировано в одну микросхеьу ?

ну тогда пора разобрать... а вопросы потом

Blackbird · #27

или там все интегрировано в одну микросхеьу ?

Ну если ты обнаружишь микросхему с вмонтированными в нее гнездами линейного входа да еще и советскую ... Эх сразу выставляй такой раритет на молоток

А вообще схем советских магнитол не очень много - обычно тупо сдвоенный регулятор громкости - вот к нему и подключать ессно отрубая то что на него раньше шло .. Как правило легко ищеться ..

никос 54 · #28

Blackbird писал(а):
или там все интегрировано в одну микросхеьу ?
Ну если ты обнаружишь микросхему с вмонтированными в нее гнездами линейного входа да еще и советскую ... Эх сразу выставляй такой раритет на молоток :ROFL: А вообще схем советских магнитол не очень много - обычно тупо сдвоенный регулятор громкости - вот к нему и подключать ессно отрубая то что на него раньше шло .. Как правило легко ищеться ..

не решил не вскрывать раз устройство для машины предназначено -начинаю копить на машину...

Борис · #29

вопрос- кто нибудь приспосабливал такую штуку в советскую магнитолу ? опыт имееться и есть ли смысл связываться ??

FM модулятор просто передаёт на любой частоте FM диапазона декодированный аналоговый сигнал с карты памяти или USB флэшки.Т.е. сигнал в МП-3 будет воспроизводиться магнитолой, не имеющей собственного декодера. Здесь есть 2 момента. Первое, достаточно низкое качество звука. И второе, более серьёзное---это когда нет свободной частоты(все заняты передающими станциями). У меня именно вторая. И ничего не сделать. А оригинальный радиодиск не воспроизводит МП 3 и выкинуть его нельзя, т.к. на него завязаны многие функции.

Blackbird · #30

вопрос- кто нибудь приспосабливал такую штуку в советскую магнитолу ? опыт имееться и есть ли смысл связываться ??

Смысл ваших проблем мне непонятен чесслово - по низкой частоте к усилителю СОВЕТСКОЙ магнитолы можно подключить все что в голову взбредет . А у mp3 прикуривателей как правило есть вход ля внешнего сигнала - если оттуда взять сигнал с размыкающихся контактов то это будет уже выход звука - вот его и цепляем к усилителю .. А модуляторов на советский диапазон в продаже я не видал - разве что сам делал . Тока они моно

никос 54 · #31

Борис писал(а):вопрос- кто нибудь приспосабливал такую штуку в советскую магнитолу ? опыт имееться и есть ли смысл связываться ??

FM модулятор просто передаёт на любой частоте FM диапазона декодированный аналоговый сигнал с карты памяти или USB флэшки.Т.е. сигнал в МП-3 будет воспроизводиться магнитолой, не имеющей собственного декодера. Здесь есть 2 момента. Первое, достаточно низкое качество звука. И второе, более серьёзное---это когда нет свободной частоты(все заняты передаюанциями). У меня именно вторая. И ничего не сделать. А оригинальный радиодиск не воспроизводит МП 3 и выкинуть его нельзя, т.к. на него завязаны многие функции.

вот что нашел http://igel.3nx.ru/viewtopic.php?t=1315

Muller · #32

Борис писал(а):И второе, более серьёзное---это когда нет свободной частоты(все заняты передающими станциями). У меня именно вторая.

Не верю. По-любому найдется лазейка между частотами вещалок.

Другое дело, что синтезатор МРЗ-модулятора может быть плохой и в него заложены частоты, с промежутками, которые по любому попадают в вещательные станции, но тогда надо задуматься о другой модели модулятора, у которого шаг синтезатора передатчика меньше и возможных комбинаций частот соответственно больше.

ses-ms · #33

Muller писал(а):
Борис писал(а):И второе, более серьёзное---это когда нет свободной частоты(все заняты передающими станциями). У меня именно вторая.
Не верю. По-любому найдется лазейка между частотами вещалок.

Другое дело, что синтезатор МРЗ-модулятора может быть плохой и в него заложены частоты, с промежутками, которые по любому попадают в вещательные станции, но тогда надо задуматься о другой модели модулятора, у которого шаг синтезатора передатчика меньше и возможных комбинаций частот соответственно больше.

ребят, но вы таки редкие извращенцы... вывод то напрашивается один: купить норм магнитолу. Благо стоит с мрз она недорого: я брал за 1.700 рублёв с пультом и радивам, которое не слушаю

Muller · #34

ses-ms писал(а):ребят, но вы таки редкие извращенцы... вывод то напрашивается один: купить норм магнитолу. Благо стоит с мрз она недорого: я брал за 1.700 рублёв с пультом и радивам, которое не слушаю

Елки, ну написано же

Борис писал(а):А оригинальный радиодиск не воспроизводит МП 3 и выкинуть его нельзя, т.к. на него завязаны многие функции.

никос 54 · #35

ses-ms писал(а):
Muller писал(а):
Борис писал(а):И второе, более серьёзное---это когда нет свободной частоты(все заняты передающими станциями). У меня именно вторая.
Не верю. По-любому найдется лазейка между частотами вещалок.

Другое дело, что синтезатор МРЗ-модулятора может быть плохой и в него заложены частоты, с промежутками, которые по любому попадают в вещательные станции, но тогда надо задуматься о другой модели модулятора, у которого шаг синтезатора передатчика меньше и возможных комбинаций частот соответственно больше.
ребят, но вы таки редкие извращенцы... вывод то напрашивается один: купить норм магнитолу. Благо стоит с мрз она недорого: я брал за 1.700 рублёв с пультом и радивам, которое не слушаю

вот оно современное представление о творчестве- причем любом...типа а нахрена готовить- есть же рестораны...этак скоро кетайцы за нас срать ходить будут -только заплати...да всё давно уже есть и куплено и во многих экземплярах..и слушать надоело....просто естественное желание каждого нормального человека -сделать что то своими руками. чтоб место их роста не переместились к жопе... а шопомания на другом форуме..

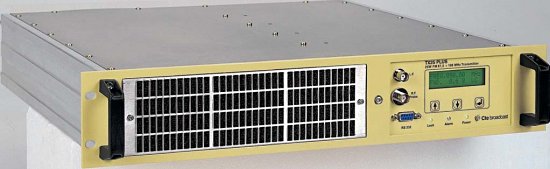

archiradio · #36

,если тратить деньги,... так, на вещь.

Muller · #37

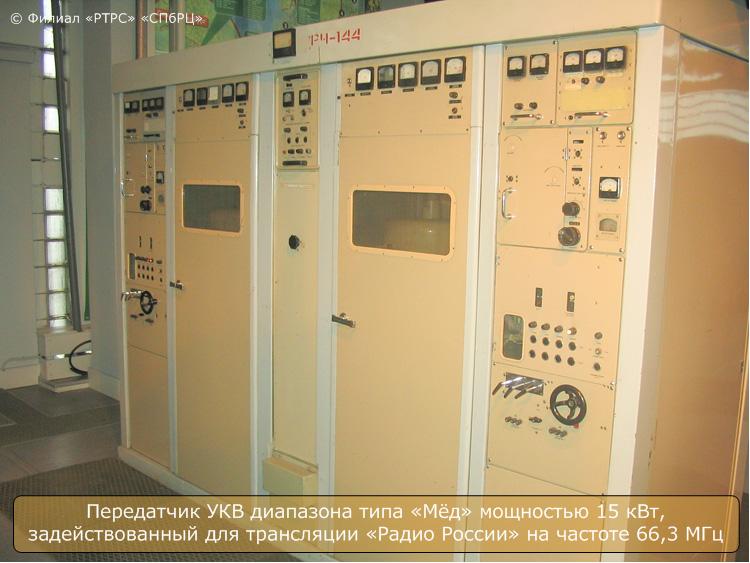

archiradio писал(а):TX-25 PLUS,если тратить деньги,... так, на вещь.

Ну тогда чего уж мелочиться, "МЁД" сразу брать и все.

никос 54 · #38

archiradio писал(а): TX-25 PLUS,если тратить деньги,... так, на вещь.

а это что -тепловентилятор ? или улей для пчел...javascript:emoticon(':bravo:')

ToShabaka · #39

дед Палыч писал(а):А где у него найти ВЫХОД? В схему нужно нырять? тогда де схему брать?

Да там его найти-дело пяти минут!Я запросто находил!

Blackbird · #40

А где у него найти ВЫХОД? В схему нужно нырять? тогда де схему брать?

Да вы чо - вот там где вход там контакты с сигналом размыкаются - вот там и брать

it68 · #41

дед Палыч писал(а):Я пробовал два-три штуки по ВЧ звук никакой-шипение.
А от по НЧ через кабель, да ещё и пульт, конечно стоит попробовать.
Только при каждом новом ВКЛ. играть начинает не с того места
где ВЫКЛ. а с начала.
С ув.

Кнопка "Воспроизведение/Пауза на модуляторе, при длительном нажатии переключает режимы воспроизведения. Если установить режим С5, то после выключения- включения воспроизводить будет с того же места, где и выключили питание.

it68 · #42

никос 54 писал(а):
ses-ms писал(а):
Muller писал(а):
Борис писал(а):И второе, более серьёзное---это когда нет свободной частоты(все заняты передающими станциями). У меня именно вторая.
Не верю. По-любому найдется лазейка между частотами вещалок.

Другое дело, что синтезатор МРЗ-модулятора может быть плохой и в него заложены частоты, с промежутками, которые по любому попадают в вещательные станции, но тогда надо задуматься о другой модели модулятора, у которого шаг синтезатора передатчика меньше и возможных комбинаций частот соответственно больше.
ребят, но вы таки редкие извращенцы... вывод то напрашивается один: купить норм магнитолу. Благо стоит с мрз она недорого: я брал за 1.700 рублёв с пультом и радивам, которое не слушаю
вот оно современное представление о творчестве- причем любом...типа а нахрена готовить- есть же рестораны...этак скоро кетайцы за нас срать ходить будут -только заплати...да всё давно уже есть и куплено и во многих экземплярах..и слушать надоело....просто естественное желание каждого нормального человека -сделать что то своими руками. чтоб место их роста не переместились к жопе... а шопомания на другом форуме..

Кетайцы - срать, а негры спать с женами тех, кто не хчет сам что то сделать - дескать всё сейчас продают.

ses-ms · #43

it68 писал(а):
никос 54 писал(а):
ses-ms писал(а):
Muller писал(а):
Борис писал(а):И второе, более серьёзное---это когда нет свободной частоты(все заняты передающими станциями). У меня именно вторая.
Не верю. По-любому найдется лазейка между частотами вещалок.

Другое дело, что синтезатор МРЗ-модулятора может быть плохой и в него заложены частоты, с промежутками, которые по любому попадают в вещательные станции, но тогда надо задуматься о другой модели модулятора, у которого шаг синтезатора передатчика меньше и возможных комбинаций частот соответственно больше.
ребят, но вы таки редкие извращенцы... вывод то напрашивается один: купить норм магнитолу. Благо стоит с мрз она недорого: я брал за 1.700 рублёв с пультом и радивам, которое не слушаю
вот оно современное представление о творчестве- причем любом...типа а нахрена готовить- есть же рестораны...этак скоро кетайцы за нас срать ходить будут -только заплати...да всё давно уже есть и куплено и во многих экземплярах..и слушать надоело....просто естественное желание каждого нормального человека -сделать что то своими руками. чтоб место их роста не переместились к жопе... а шопомания на другом форуме..
Кетайцы - срать, а негры спать с женами тех, кто не хчет сам что то сделать - дескать всё сейчас продают.

Вот что я вам отвечу. "своими руками" это когда сами мыкрасхэмкы фпаеваем в платку, а тут даже выходЪ наити с трудом... ненада мне рассказывать про негров и свои руки.

ses-ms · #44

Борис писал(а):вопрос- кто нибудь приспосабливал такую штуку в советскую магнитолу ? опыт имееться и есть ли смысл связываться ??

FM модулятор просто передаёт на любой частоте FM диапазона декодированный аналоговый сигнал с карты памяти или USB флэшки.Т.е. сигнал в МП-3 будет воспроизводиться магнитолой, не имеющей собственного декодера. Здесь есть 2 момента. Первое, достаточно низкое качество звука. И второе, более серьёзное---это когда нет свободной частоты(все заняты передающими станциями). У меня именно вторая. И ничего не сделать. А оригинальный радиодиск не воспроизводит МП 3 и выкинуть его нельзя, т.к. на него завязаны многие функции.

Регулятор громкости на потенциометре?

Борис · #45

Во многих авто CD-радио вмонтировано в систему и заменить eго невозможно в принципе. Сделано это cпециально, т.е. приобретая определённую модель авто пoлучаешь навязанный тебе радионабор с низкими параметрами ОПРЕДЕЛЁННОЙ фирмы, работающей с данным автозаводом. Единственный путь это установить дополнительный радиодиск, но это сопряжено с дополнительными расходами (и немалыми ) и трудностями при подключении.

ses-ms · #46

Борис писал(а):Во многих авто CD-радио вмонтировано в систему и заменить eго невозможно в принципе. Сделано это cпециально, т.е. приобретая определённую модель авто пoлучаешь навязанный тебе радионабор с низкими параметрами ОПРЕДЕЛЁННОЙ фирмы, работающей с данным автозаводом. Единственный путь это установить дополнительный радиодиск, но это сопряжено с дополнительными расходами (и немалыми ) и трудностями при подключении.

там есть маленькая микросхемка, у всех по разному, но суть одна... она управляет переключением входов, через поисковики можно найти даташыт... ну и там всё само-собой

v0f41k · #47

вот тут с фотками:
http://elwo.ru/forum/19-155-1

дед Палыч,it68 есть версии где на микрухе сэкономили - в этом случае ищи на основной плате место под невпаяную 8ноговую микросхему, где 4 ноги по одной стороны вместе, запаять туда 24с02 (можно взять с неисправной памяти SDRAM) и 2 отсутствующих резистора 10к по шинам данных(см. даташит). После чего будет запоминать и место на котором остановлено воспроизведение и уровень громкости и частоту.

levsha-kzn mp3 плееры идут со встроенной памятью (за редким исключением), а хочется менять карту/флешку как в старые добрые времена кассету/CD диск, а встроенная память это не тру.

Muller
Корпуса у них редкое говно как дизайн так и качество изготовления, так что девайс годиться только для встраивания в магнитолы по НЧ входу для воспроизведения с флешек и карт, передатчик обрезаем.

ses-ms подкинь маркировку для "погуглить" или фото с корпусной микросхемой, сколько их паял - только "капли" попадались.

ses-ms · #48

ses-ms подкинь маркировку для "погуглить" или фото с корпусной микросхемой, сколько их паял - только "капли" попадались.[/quote]
ok
вечером...

ses-ms · #49

Нашёл какой стоит в моей магнитоле.
http://www.datasheetarchive.com/BD3871FS-datasheet.html

levsha-kzn · #50

v0f41k писал(а):
levsha-kzn mp3 плееры идут со встроенной памятью (за редким исключением), а хочется менять карту/флешку как в старые добрые времена кассету/CD диск, а встроенная память это не тру.

Мой плеер был и с внутренней памятью и с внешней... Только поэтому задавался вопросом. И радио, кстати, в нем было)))
