На Ютубе откопались 2 видео со странной Эстонией ЛП-010. Загрузка диска горизонтальная, есть дисплей. Выглядит как новая. Не реплика ли это? Или "вольная вариация на тему"?

[youtube][/youtube]

[video][/video]
с горизонтальной загрузкой видел только такой

Maximus1988 писал(а):На Ютубе откопались 2 видео со странной Эстонией ЛП-010. Загрузка диска горизонтальная, есть дисплей. Выглядит как новая. Не реплика ли это? Или "вольная вариация на тему"?

[youtube] [/youtube]

Уж очень похоже на очень качественный колхоз, я такие платы видел на военных приблудах разных, видать кому-то в лаборатории или КБ делать нечего было.

AlexR11 писал(а):я такие платы видел

По ссылке не старое видео с полуразобранной ЛП-010 (она настоящая, не колхоз) а нечто совсем другое.

Maximus1988 писал(а):На Ютубе откопались 2 видео со странной Эстонией ЛП-010. Загрузка диска горизонтальная

У всех отечественных CD проигрывателей-приставок загрузка диска горизонтальная.
Вертикальная загрузка - это когда вот так: http://rt20.mybb2.ru/viewtopic.php?p=646420#p646420

Maximus1988 писал(а):Не реплика ли это? Или "вольная вариация на тему"?

Скорее всего - качественная "самодеятельность" поклонника Эстоний, которому не удалось найти оригинальную ЛП-010.

Salvator писал(а): У всех отечественных CD проигрывателей-приставок загрузка диска горизонтальная.

Настоятельно рекомендую посмотреть фотографии в самом первом сообщении на этой странице.

И что же я там должен увидеть?

Salvator

Maximus1988 писал(а):
Луч ЛП 002


Эстония ЛП 010

Ещё раз: это не вертикальная загрузка, а тоже горизонтальная, как у остальных.
Вертикальная - в магнитоле Амфитон РМЛП-201. Или вот здесь, например: https://94.img.avito.st/640x480/893534394.jpg

А такие как Луч-002 и Эстония ЛП-010 - называют проигрывателями "с верхней загрузкой", но не с вертикальной.

Salvator, я рассуждаю так: если при загрузке диск движется вдоль вертикальной оси, значит, загрузка вертикальная.

Вертикальная загрузка - та, где загруженный диск располагается вертикально (и привод, соответственно, тоже).
Чтобы проверить, какое понятие является общепринятым - можно набрать в гугле "CD проигрыватель с вертикальной загрузкой" и посмотреть картинки - большинство аппаратов будут такими как Амфитон или тот Пионер по ссылке.
И также набрать "CD проигрыватель с верхней загрузкой" - большинство аппаратов будет как Эстония ЛП-010 или Луч-002.

Этот агрегат тоже умеет аудио CD воспроизводить. Так что пусть будет в списке.

Maximus1988 писал(а): Эстония ЛП 001

Слева под логотипом RET - уж не TESLA ли логотип? Т.е. изначально этот аппарат - чехословацкая Тесла?

FanatOf80s, сначала был Philips, потом Tesla, а потом Эстония.

Тесла - это классно! Люблю этого производителя...

Слева под логотипом RET - уж не TESLA ли логотип? Т.е. изначально этот аппарат - чехословацкая Тесла?

Так как такую чинил скажу - там вообще винегрет .. Траспорт полностью филипок . Платы обработки от теслы с микросхемами от филипка . Но фапч привода диска сделана на микроконтроллере от теслы 48 или 51ый не помню . Наш там только корпус и БП в сущности - причем БП сделан косоруко (по части платы) до безобразия ..

Blackbird писал(а): Наш там только корпус и БП в сущности - причем БП сделан косоруко (по части платы) до безобразия ..

В общем, так же, как и Вега ПКД-122, только у Веги механизм со всей обвязкой Sanyo.

Как-то так выглядят все "отечественные" ПКД, что возможно достать, вместе... Вега ПКД-124С, Вега ПКД-121С, Айсберг CDK900pr, Марион CDP-610, Вега ПКД-122С с японским дисплеем, Вега ПКД-122С раннего оформления, Эстония ЛП-001С.
Насчет Айсберга знаю, что, собственно, точно не известно, где он делался. Кстати, ни у кого не имеется инструкции к нему?
Относительно всего остального, вопрос, смогу ли раздобыть...

mig_25
Добрый день! Когда ,примерно 20 лет назад, я решил купить ПКД, в магазине у меня был выбор между Морион и Айсберг. Хотя Вегу я и уважал, но про ПКД были плохие отзывы -от статики "хорошо вылетал" процессор помоему, или ЦАП, и его невозможно было найти. А про эти два аппарата мне продавец сказал, что ИХ собирают у нас на Трёх тройках, народное название УЭМЗ, но Морион на базе Сони, а Айcберг на базе Лыжи (LG). И так как лыжи я не любил, я взял Марион.
PS: я не колекционер, но со стародавних времён сохранился мануал

Bahman писал(а):А про эти два аппарата мне продавец сказал, что ИХ собирают у нас на Трёх тройках, народное название УЭМЗ, но Морион на базе Сони, а Айcберг на базе Лыжи (LG). И так как лыжи я не любил, я взял Марион.
PS: я не колекционер, но со стародавних времён сохранился мануал

Здравствуйте! Именно это я, да и многоие в принципе про Айсберг и слышали) Только вот в чем парадокс - Марион, подстать Веге ПКД-122, отчасти выполнен из отечественных комплектующих: корпус там наш, и это видно, ухоусь, трансформатор и прочие мелочи) А вот Айсберг и снаружи, и внутри отдает чисто импортным аппаратом, никаких отсылок к возможной сборке в РФ я не нашел, причем, импортноп все до мелочей - и провода, и наклейки, и клей-краска заливка-фиксатор саморезев. В общем, если только клепали уже из готовых комплектов. Увидеть бы инструкцию от него, все может встать на свои места.

Что до инструкции на видеопроектор Аквилон - у меня их нет ни на одно устройство) Я уж думал, не сохранилось ничего... Так что если Вам не сложно - отсканируйте её, пожалуйста, или уж в крайнем случае снимите на фотоаппарат с близкого расстояния каждую страницу... Это ценная информация)

Про Айсберг я конечно не утверждаю, просто вспомнилось.... но отвёрточная сборка у нас зародилась гораздо раньше ещё в конце 80-х воронежский радиозавод выпускал ВМ панасоник. (Это просто к теме). И вполне можно предположить, что корейские лыжи закупили целиком рассыпуху, только на морде фамилию поменяли, ну а Джапановская Соня намного дороже, и поэтому только "сердце " прикупили, а корпус, БП, унч , пду..... уже сами клепали. Ну и соответственно сделанно по армейско/совецки похабно/качественно- с пульта управление, много всего, а питание включать вручную. ... я даже тогда с завода схему выцыганил, хотел доделать, но так руки и не дошли.
Мануал отсканирую в лучшем виде в ближайшее время.

Размер выбрал максимальный, обложка в цвете, а за страницы не стал цветом париться.

А схемы к проектору нет?

Схема не прилагалась -Советские времена закончились! Но везде пишут, что схемное решение 3усцт , следовательно Ельяшкевич в помощь!

От 3УСЦТ там, увы, далеко не все...

FanatOf80s писал(а):От 3УСЦТ там, увы, далеко не все...

Забавно у нас тут вышло, этими нашими мало кому интересными видеопроекторами заполонили весьма древнюю тему ПКД) Может, стоит как-то перетечь в мою тему, пока нас ругать не начали?) Все имеющиеся сканы проекторов я туда ещё раз продублирую в скором времени.

Что же до 3УСЦТ. Все, кроме модуля цветности, который Тесла (у Премьера МЦ-3), также смутные обрывки информации насчет разбивки на 3 кинескопа и системах регулировки всего этого счастья. По сути может понадобиться схема тесловского блока и платы потенциометров, ну и по мелочи там ещё. Остального от телека там нет, вроде субмодулей радиоканала. Насчет тесловского блока надо погуглить, если он -серийный модуль подстать нашему мц-3, значит в каких-то их телевизорах он стоял. Хотя посмотреть на всё это в схеме конечно хочется. Но боюсь тут была уже сервисная документация, которую не распространяли дальше некоторых офф.пунктов починки этого аппарата. А если и была, то только стоит ждать всплытия и вот такого из небытия) Я-то и насчет мануалов не особо надеялся, а теперь их 2)

Максимус, а можно ли для 122х - тех что друг на дружке стоят с разными светофильтрами и разными индикаторами - сделать попутно фото их серийных номеров, или просто указать у какого дисплея какой серийник?
я заметил что самый верхний имеет несколько другую светоизлучающую панель - циферки другого размера.

например у меня два 122х номера очень близко, но они в одной серии - номер начинается с 3. у одного форумчанина у него номер с 0(ноль) начинается.
на rw6ase - был показан аппарат 9 серии. номер 9-хххххх
первый аппарат сверху из трех - не 0- ли?
а 2 и 3 - каких серий? у меня оба зеленого цвета светофильтры (если склероз не врет).

ramvivat
Оу... Пытался я как-то недавно разобраться в видах оформления 122-ой. Вышло как-то вот так. Знаю, что есть косяки и всё тут просто не разглядишь, и понятное дело, что вчера была желтая краска - красили желтой, а сегодня белая - значит белой, вчера крышки были из стали, а сегодня алюминий и т.д. за больше 5 лет выпуска-то, да и не все это наверное, но всё же:
:

Плюс не совсем ясно, была ли привязка к дизайну-году, какому-то количеству с/н...

mig_25 писал(а):Как-то так выглядят все "отечественные" ПКД, что возможно достать, вместе... Вега ПКД-124С, Вега ПКД-121С, Айсберг CDK900pr, Марион CDP-610, Вега ПКД-122С с японским дисплеем, Вега ПКД-122С раннего оформления, Эстония ЛП-001С.
Насчет Айсберга знаю, что, собственно, точно не известно, где он делался. Кстати, ни у кого не имеется инструкции к нему?
Относительно всего остального, вопрос, смогу ли раздобыть...

а твои 122е - каких серий? ну серийники какие у тебя (ну и год наверное тоже не помешает)
под серией я считаю первый знак серийного номера, за ним через тире идет 6значный порядковый номер в серии. и очень жаль что у тебя они оба выключены. просто почему мне так интересно - дисплеи - я слышал их два вида ставилось. но японские _только лишь_ в самом начале, или же и потом они промелькивали?
вот с каким прицелом интересно знать серийник и изображение с дисплея.
если не затруднит, сделай как нибудь фотки, плиз.
спасибо.


+ЗЫЖ че... чево? были 122 и с отечественной платой? ниффиггасьбе.

вот на rw6ase показана 122я 9й серии - с буржуйской матьплатой и нашим блоком индикации. у меня два аппарата 3й серии (91г) - тоже самое. тоже плата желтенькая аккуратненькая и наша плата 5.ххх.ууу (забыл номер платы, но начинается с 5). импортная плата индикации цыфирь имеет 355.01 (если не забыл)
ну в такие тонкости вдаваться не совсем обязательно, ибо у тебя может быть и пломбы сохранились (у меня один из двух опломбирован еще) - а пломбу жалко нарушать

ramvivat, здесь, в теме, фотографий моих Вег нет. На фото наверху страницы Веги Анатолия Козлова, который их собирает из оставшихся на БРЗ комплектов и устанавливает на дисплеи светофильтры на любой вкус и цвет. Оригинальные Веги были только с белыми или зелёными индикаторами. Или с японскими синими.

Мои Веги выложены на сайте музея: http://red-innovations.su/index/photos_a/pkd122.html
У обеих серия Э. Вроде бы, именно Э, а не 3. С белым дисплеем Вега 91-ого года. С зелёным - 2012 (шасси изготовлено в 95-ом). Куплена у того же Анатолия Козлова.

А вот советская плата индикации на Веге - очень интересная штуковина. Там применена однокристалка с внешним ПЗУ, поэтому приложив немного мозгов и умения можно как минимум офичастить или очудесатить индикацию, причем совершенно легальным методом.

ramvivat писал(а): а твои 122е - каких серий? ну серийники какие у тебя (ну и год наверное тоже не помешает)
...
+ЗЫЖ че... чево? были 122 и с отечественной платой? ниффиггасьбе.

Та, что с крышкой лотка диска "с окошком" - 1991 год, "то ли Э, то ли 9 -000485". Но раскрою карты ( ), она самая обыкновенная, с обычной крышкой лотка, только раннее оформление, а крышка лотка "с окошком" мне досталась вместе с передней панелью Веги ЛП-007С однажды. Причем она сделана весьма топорненько, если снять пластиковое стекло, под ней алюминиевый обрезанный логотип Вега налеплен. Явно Вег с таким вариантом было совсем немного, быть может, в пределах десятка, если они вообще были дальше возможного проекта или самодеятельности. Ну а так как фотографию с такой Вегой я уже видел (фото ниже), и всё остальное оформление подходит моей обычной, крышку лотка поменял. Надо ещё одну обычную купить, шоб была все же
С Японским экраном - 1991, "Э-026259". До какого они выпускались - понятия не имею.



Да, известна как минимум одна 122-ая с отечественной основной платой. Как говорил Максимус, да простят меня авторы фото, перезалью:


Вот Японский экран в работе:



А вот советский в Веге раннего оформления


Вот документом моё "расследование" оформлений Вввег:
https://vk.com/doc23193332_446871438

Ну и может быть у кого-то есть ответ на вопрос, есть ли все же "раннее" оформление или нет, они с обычной черной шли параллельно, просто выпуск такой прекратили раньше, почему что и зачем. Может кто видел ещё какие варианты оформления.

Да, Товарищи!
Если у кого-то имеются сканы документации (в основном инструкции по эксплуатации) на: Эстонию ЛП-001С, Вегу ПКД-121, Вегу ПКД-124 и Iceberg CDK900pr, огромная просьба поделиться или уж отсканить! В инете такого, по-видимому, нет. А то аппараты есть, а без бумажек грустно. Вон даже на редкий Аквилон нашлась инструкция, неужто на 121 и Эстонию нет

Есть ещё английский вариант для айсберга

antonio74
Спасибо! Вот даже как, все же УЭМЗ... Собственно, разом решился вопрос) Уж собирали ли их на нем или они просто выступали в качестве импортера...
А данное разрешение - максимальное, или у Вас оригинальные сканы все же есть? Если да, могу Вам почту сообщить - сбросите мне уж оригинальное разрешение, да и английскую версию тогда)

у меня бумага.Аппарат давно просрал,а докУменты остались на память

А вот и прямое доказательство моих безосновательных утверждений, что "Три Тройки" ☺

вопрос по 122 веге - а почему логотип команды "воспроизведение" столь... эмм... необычный?
у 124й уже стандартный треугольничек глядящий вправо. у всех других треугольничек вправо, а вега 122с - она одна такая.
выскажу осторожно предположение - может быть это оттого, что дисплей такой достался от невесть какого другого дисплея, где сей логотип означал нечто другое?
но тогда вопрос - а что означает этот логотип изначально?

у меня когда завелась такая вега, я долго ее вертел, пытался понять а как ее запустить? к слову так же долго я вертел в руках ПМК, где, если кто знает, обратная польская запись и отсутствие знака "=" (ибо запись выражения обратная польская X,Y,Operation).
и пока не решился тупо перетыкать всю клавиатуру у веги так и не понял что кнопка "play" это вон тот квадратик-ромбик рядом с которым символ паузы (кружочек с галочкой)

mig_25 писал(а):...Как говорил Максимус, да простят меня авторы фото, перезалью:

Так и быть, прощаю

Покупал его у Анатолия Козлова в 2010 году. Вот сохранённая переписка с форума:
"Разработчик СКБ Вега Миша Полетаев отдал нам заготовки печатных плат особого блока индикации и схему на листе бумаги. На блоке было предусмотрено дополнительная установка процессора управления и прошитой РФ-ки. Блоки были разработаны в связи большим накоплением на заводе блоков ПКД с неисправными процессорами. Травил платы, прошивал РФ-ки, отрабатывал схему и настраивал аппараты Сергей Васильев. Благодаря ему мы теперь имеем аппарат, который не боится статики. Большая плата ПКД - японская, трижды доработанная ими по замечаниям СКБ."
"В моём ПКД основная плата явно не японская, а похожа на блату из блока индикации (самопал язык не поворачивается сказать). В ней 2/3 деталей импортные, остальное наше (157уд2 например)."
"Хм. Вы меня сильно озадачили по основной плате. Пересмотрел архив за два года - В Мурманск ПКД не отправляли вроде... А если отправили ранее - он такой редкой модификации - то отправлен по ошибке. У меня сейчас есть один такой аппарат, изучается. На нем действительно при японских основных компонентах обвеска вся отечественная. Опытная партия была 10 штук всего. Несколько из них страдали нестабильностью фазы и САРов, нормально работало не более 5 штук. Поздравляю, берегите его)))."

MDN
Вот это да! Значит всего 10 штук... Значит также можно не мечтать, как и о ПКД-122С5, отчасти ЛП-007С, а также Агидели, Союзе...) И уж тем более 126-ом (от которого у меня, к слову, с какого-то черта есть блок индикации )
Ладно) А, кстати, какого года эта Вега-то? И оформление у неё как у всех рядовых? Просто если Вы выкладывали её другие фото и писали что-то, я этого не видел или уже не припоминаю)
__
Что до цветов экранов, тут спрашивали, вот, у меня нашлось фото включенных моих всех Вег)

А вот ещё чисто бессмысленное фото передних панелей 122-ой и 007-ой

Оформление обычное вроде, потом сфотографирую. Номер сзади и дата выпуска ничего общего скорее всего с реальностью не имеют. Косячок со стабильность чтения присутствует. Сразу после включения не цепляет трек, но если подождать 5 минут, то распознаёт мгновенно. Последний трек на забитых компактах под завязку читает нестабильно. Не знаю как на родных платах, но если стукнуть (без фанатизма) по корпусу во время воспроизведения, то сбивается. Так то он стоит больше для мебели, давно хотел, купил лет через ...дцать. А потом ещё выяснилось что и редкость прикольная в техническом исполнении...

ramvivat писал(а):вопрос по 122 веге - а почему логотип команды "воспроизведение" столь... эмм... необычный?
у 124й уже стандартный треугольничек глядящий вправо. у всех других треугольничек вправо, а вега 122с - она одна такая.
выскажу осторожно предположение - может быть это оттого, что дисплей такой достался от невесть какого другого дисплея, где сей логотип означал нечто другое?

ГОСТ был на пиктограммы. Похоже старый. На комете-212 например такой-же точно значок на кнопке "воспроизведение".

Вот фото моего, с платами производства "Вега" (фото выше).
Без комментариев, наверное собирали из того что было и не потёртое. Видимо детали корпуса были из заводских запасов...

Кстати, Эстонии достался один мелкий момент от более старшего сородича, Tesla MC925 - отверстие под регулятор громкости головных телефонов.

mig_25 писал(а):

Bahman писал(а):А про эти два аппарата мне продавец сказал, что ИХ собирают у нас на Трёх тройках, народное название УЭМЗ, но Морион на базе Сони, а Айcберг на базе Лыжи (LG). И так как лыжи я не любил, я взял Марион.
PS: я не колекционер, но со стародавних времён сохранился мануал

Здравствуйте! Именно это я, да и многоие в принципе про Айсберг и слышали) Только вот в чем парадокс - Марион, подстать Веге ПКД-122, отчасти выполнен из отечественных комплектующих: корпус там наш, и это видно, ухоусь, трансформатор и прочие мелочи) А вот Айсберг и снаружи, и внутри отдает чисто импортным аппаратом, никаких отсылок к возможной сборке в РФ я не нашел, причем, импортноп все до мелочей - и провода, и наклейки, и клей-краска заливка-фиксатор саморезев. В общем, если только клепали уже из готовых комплектов. Увидеть бы инструкцию от него, все может встать на свои места.

Что до инструкции на видеопроектор Аквилон - у меня их нет ни на одно устройство) Я уж думал, не сохранилось ничего... Так что если Вам не сложно - отсканируйте её, пожалуйста, или уж в крайнем случае снимите на фотоаппарат с близкого расстояния каждую страницу... Это ценная информация)

Инструкция на айсберг есть, также как и сам айсберг в коробке с пультом.

Ivanr писал(а):Инструкция на айсберг есть, также как и сам айсберг в коробке с пультом.

Сканировали её уже сюда) Аппарат у меня тоже есть, состояние правда не оч, коробки и пульта нет ;(

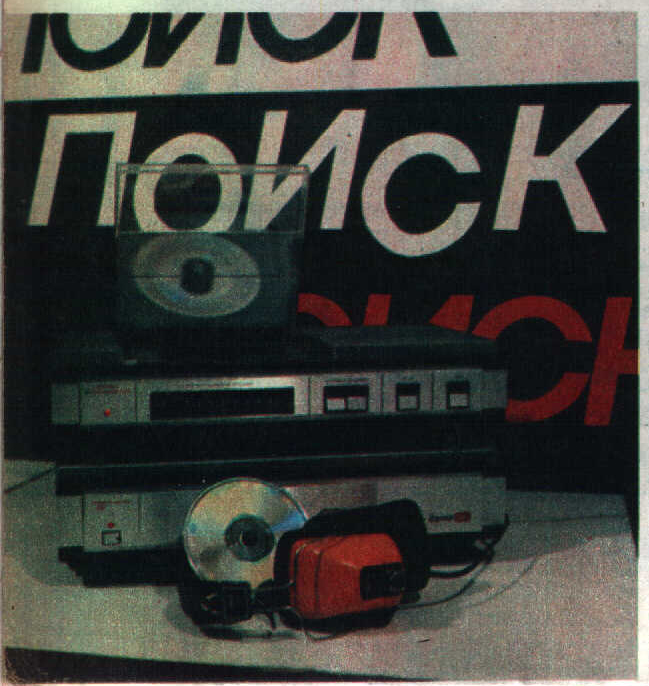

Хочется немного порассуждать о самом первом отечественном ПКД - Луче (ЛП-001 и 002), а также о прототипах ПКД в мире в общем.
Нам известны статьи о нём и фото в журналах за 1983 год, значит разработку начали где-то с 1980-ых годов. Но тут возникает вопрос, изначально во ВНИИРПА не опирались на какой-нибудь зарубежный аппарат ли? Чего-то похожего даже близко на Луч, вроде бы, нет. Мало того, гелий-неоновый лазер в ПКД, опять же, нигде более вроде бы не применяли, за границей они применялись разве что в видеопроигрывателях laserdisc. Но известно, что самые первые прототипы ПКД от Филипс и Сони были двухблочные - в одном модуле был оптомеханический блок, во втором ЦАП. Вот один из них, самый первый - PHILIPS «Pinkeltje» 1979 года. Вообще, всё было весьма интересно, ведь Филипс предложили диск 115 мм, Сони - 135, но в итоге сошлись на привычном нам 120 мм. Да и 115 мм диски были весьма красивые, как маленькие видеодиски. Возможно, «Pinkeltje» является таки дальнем родственником Луча. А может, и нет, ведь сравнивать их всего лишь по признаку того, что они были выполнены в двух блоках - глупо. В любом случае, этого, наверное, и не узнать. Как и то, каким же был Луч, полностью отечественная ли элементная база была в нем и т.д. Может, у кого-то есть какая-то более полная, детальная информация по Лучу?

Немного о создании технологий лазеров и дисков в СССР

[video][/video]
