Так у меня всего вроде 4 и осталось... хотя надо поглядеть...
правда не помню, чтоб я когда-нить их менял... чтож там с ними надо делать, чтоб они ломались...
|
|
Самодельные алюминиевые катушки №27.
А 22-е катушки новодельные? или советские?АНГЕЛ писал(а):....да он там только вопросами Олимпа и заведует. Я с ним на днях разговаривал по замкам. Нету сказал , собираемся наладить производство...Катушек 22 валом по 100 руб за шт,красные белые ,серые.vuazan писал(а):В ШАНСЕ больше нет запчастей для ОЛИМПА. Надо связываться с Шевченко Александром Николаевичем olimp43@inbox.ruАНГЕЛ писал(а):.....звонил я на ШАНС... не ма их там.AlexRK2 писал(а):Блин, да накупите себе в Шансе пластиковых замков по 10 рублей - их на 100 лет хватит чем металлические, которые корябают катушки.
Он вроде как отделился от ШАНСа
Да, как то я недооценил размеры этой катухи- она просто огромная. Центр переправил на 110. Натуральный цвет будет хорош при должной поверхности и лучше после гальваники. Иначе пальцы могут быть видны на незащищенном дюрале. Я сейчас делаю из того, что есть под рукой. А там посмотрим.АНГЕЛ писал(а):Дизайн не плохой ,попробовать увеличить диаметр сердечника. И цвет оставить натуральный .Baxmypka писал(а):Я прикинул катуху на 27. вот примерно так. С круглыми отверстиями проще делать, чем с прямоугльными. Хотя это только мысли. Сегодня сделаю токарную часть. Отверстия по плоскости позднее.
-
АНГЕЛ
- Сообщения: 211
- Зарегистрирован: 15 янв 2011, 19:17
- Откуда: УЗЮКОВО(округ Тольятти)
- Поблагодарили: 1 раз
Видишь где твой скан обнаружился. Спасибо за хорошие фото. Было время я искал эту катушку.ice_80 писал(а):АНГЕЛ Это скан моего экземпляра.

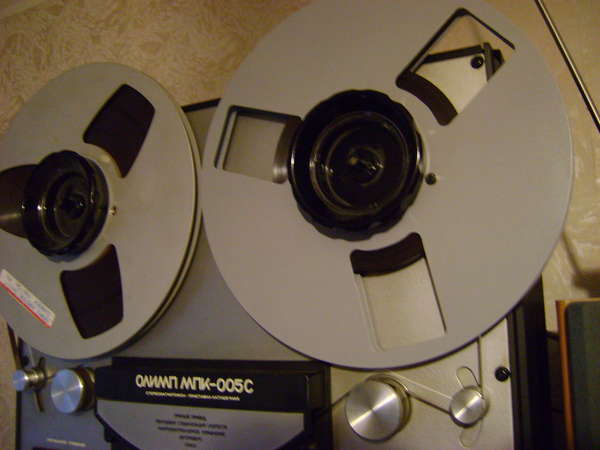

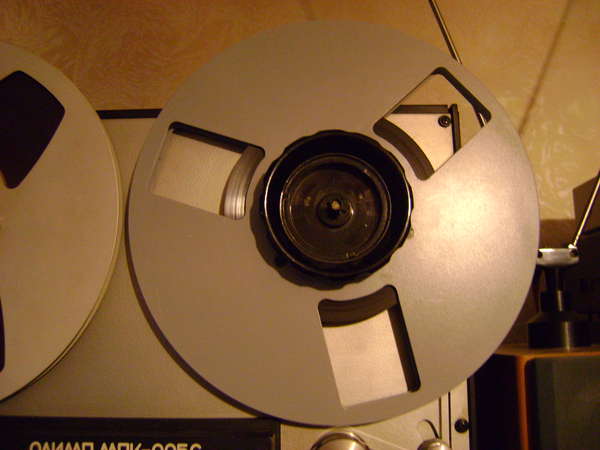

Вам такой катушкой пользоваться не приходилось? Ниразу в жизни не использовал прорези для заправки на ней, неудобно сделано.
.....я не про прорезь толкую. А о том что бы, кольца были, впритык к центральному диаметру. Металлической маяковской не доводилось пользоваться. А вот обыкновенная прозрачная, очень удобная .
-
AlexRK2
- Сообщения: 5938
- Зарегистрирован: 10 сен 2009, 15:16
- Откуда: г.Подольск Московская обл.
- Поблагодарили: 3 раза
Маяковский металл иногда проскакивает, но цена весьма кусачая.
Мне достались дорого, но брал из-за 2-х штук сразу чтоб смотрелись хорошо.
Обыкновенная прозрачная весьма неплохо содрана с акаевской, только логотипчика Акай не хватает.
Мне достались дорого, но брал из-за 2-х штук сразу чтоб смотрелись хорошо.
Обыкновенная прозрачная весьма неплохо содрана с акаевской, только логотипчика Акай не хватает.
Ищу:
РЧВ и ручки к Спутнику-404
Дисковод 5.25" на 720Кб (СССР или Болгария)
РЧВ и ручки к Спутнику-404
Дисковод 5.25" на 720Кб (СССР или Болгария)
ОХРЕНЕТЬ!На форуме и с одного города!Ну скажем раскладывал я шарики без трафарета..На китайце водяном проц и флешь.И хвалиться в интернете не стоит тут всегда великие спецы найдутся У Олега в подвальчике работает пионер...Кто не смог ему сони Р990 поднять?На пакетике Денис было написанно.Я думаю это про тебя.. Телефоном сейчас он пользуется...Denis89 писал(а):jamesbond_007
ну вот давайте не про ремонтеров пожалуйста. ремонт сотовых аппаратов более емкая работа чем перепаять К176ЛА7 или прикрутить лампочку. попробуйте ребол без трафарета сделать и снять распайкой бгашку.....
в вашей работе один минус, примитивные окошки славича. если бы свемовские сделали то хоть остался примитив но вес в разы уменьшился.
а вот свой узор было бы очень оригинально. насчет токарей согласен целиком и полностью с AlexRK2.
за изготовление съемника (болт с резьбой м22 и шагом 0,5 мм с внутренним отверстием и внутренней резьбой под другой болт с резьбой м10 и шагом 1 мм) с меня запросили тысячу рублей с моими материалами. в интернете готовый стоит заводской 400 рублей. не каждый смоет раздобыть нужный материал особенно в плане сердечников на халяву. за все надо платить
Так так оно задумано и у меня. Отверстия на плоскости должны соприкасаться с центральной частью. Я хоть теперь далек от этой темы, но было время, наигрался с бобинниками вдоволь. И до сих пор не пойму, почему не делали удобного захвата для конца ракорды.АНГЕЛ писал(а):.....я не про прорезь толкую. А о том что бы, кольца были, впритык к центральному диаметру. Металлической маяковской не доводилось пользоваться. А вот обыкновенная прозрачная, очень удобная .
-
АНГЕЛ
- Сообщения: 211
- Зарегистрирован: 15 янв 2011, 19:17
- Откуда: УЗЮКОВО(округ Тольятти)
- Поблагодарили: 1 раз
.....вот и чудненько, что нашли понимание!Baxmypka писал(а):Так так оно задумано и у меня. Отверстия на плоскости должны соприкасаться с центральной частью. Я хоть теперь далек от этой темы, но было время, наигрался с бобинниками вдоволь. И до сих пор не пойму, почему не делали удобного захвата для конца ракорды.АНГЕЛ писал(а):.....я не про прорезь толкую. А о том что бы, кольца были, впритык к центральному диаметру. Металлической маяковской не доводилось пользоваться. А вот обыкновенная прозрачная, очень удобная .
Еще хотелось что бы свои действия подтверждали фотками. Я думаю всем будет интересно .
o-leg работает за удовольствие, а я за деньги. Это большая разница. Все будет. Как говорил мой ротный- "не спеши, а то успеешь". Я уже материал нашел. Недооценил размеры катухи, пришлось поискать дюральку.АНГЕЛ писал(а):Baxmypka
.....а ты что молчишь. Оo-leg позже нас начал а завтра уже будет красить.

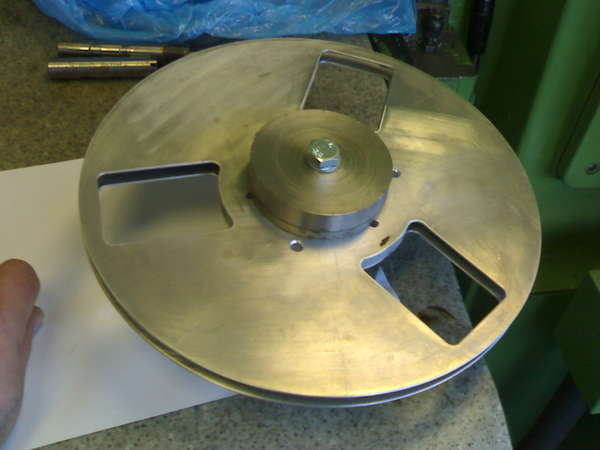

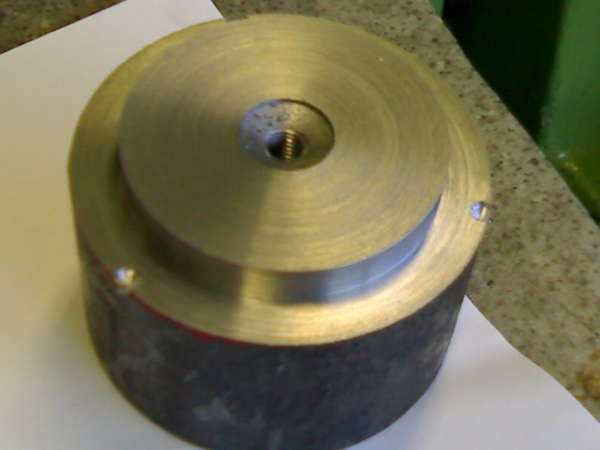

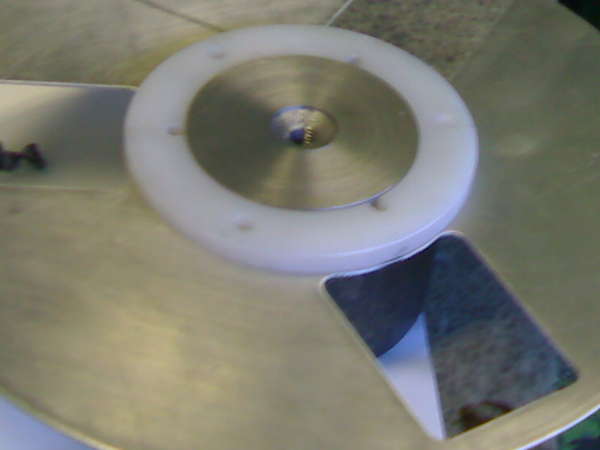

Вы диски к вставке никак конструктивно не центруете, только винты? А балансировка при этом не уходит, не будет колбасить катушку, диаметр то большой?o-leg писал(а):А я сегодня вот такую "слепил".Принёс домой померять .А завтра буду красить .(ошибся в толщине вставки .надо было делать 9мм а я сделал 8мм.Завтра переделаю)
-
AlexRK2
- Сообщения: 5938
- Зарегистрирован: 10 сен 2009, 15:16
- Откуда: г.Подольск Московская обл.
- Поблагодарили: 3 раза
винты там должны быть с потайной головкой, а на щёчках после пробивки отверстий образуются выпуклости, которые входят в соответствующие пазы в стандартном НАБ сердечнике - так и центрируется. Никуда после этого оно не девается.
Кстати кому нужны сердечники - у мня есть, чтоб с ними не мучиться.
Кстати кому нужны сердечники - у мня есть, чтоб с ними не мучиться.
Ищу:
РЧВ и ручки к Спутнику-404
Дисковод 5.25" на 720Кб (СССР или Болгария)
РЧВ и ручки к Спутнику-404
Дисковод 5.25" на 720Кб (СССР или Болгария)
Ну, если практика показывает, что такого подхода достаточно, то я не спорю. Это только упрощает конструктив.AlexRK2 писал(а):винты там должны быть с потайной головкой, а на щёчках после пробивки отверстий образуются выпуклости, которые входят в соответствующие пазы в стандартном НАБ сердечнике - так и центрируется. Никуда после этого оно не девается.
Кстати кому нужны сердечники - у мня есть, чтоб с ними не мучиться.
-
o-leg
- Сообщения: 658
- Зарегистрирован: 13 дек 2009, 11:06
- Откуда: г.Харьков
- Благодарил (а): 2 раза
- Поблагодарили: 5 раз
Я работаю за деньги,и ещё успеваю сделать что то для себя и для других получая от этого как материальное так и моральное удовольствие и удовлетворение......Baxmypka писал(а):o-leg работает за удовольствие, а я за деньги. Это большая разница.

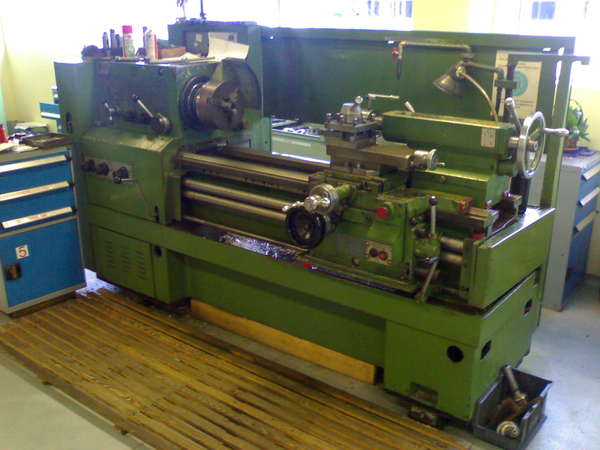

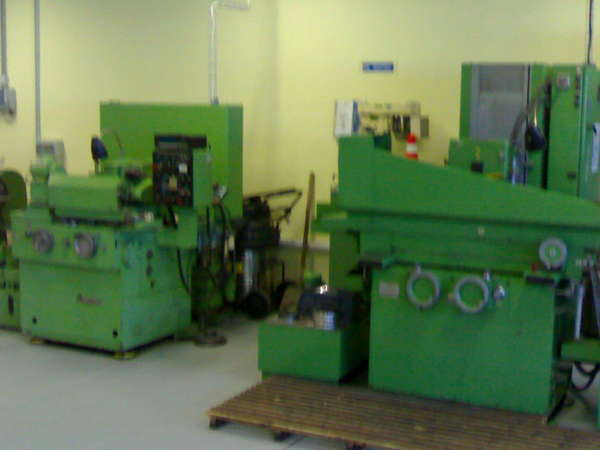

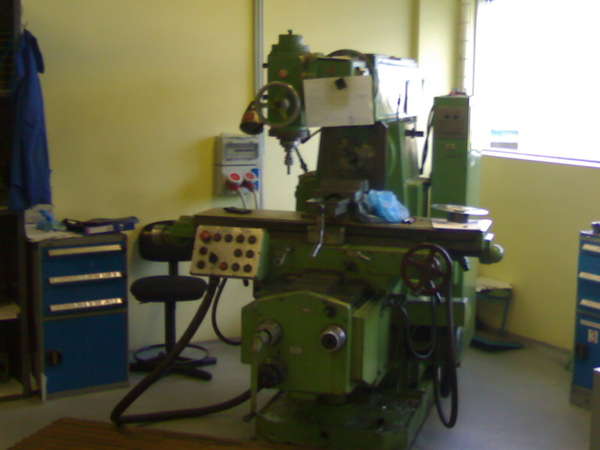

Заметь эта ремонтная мастерская не моя личная....(хоть я и на всём этом зарабатываю деньги...) Спасибо, с винтами понятно.
Хорошая мастерская для универсальных задач. У меня станки и комнатка поменьше. В токарник до 260мм входит. Поэтому диски 270мм делал руками. Из-за двух дисков не стал ставить поворотный стол на фрезер. К выходным закончу и я свой вариант.
Хорошая мастерская для универсальных задач. У меня станки и комнатка поменьше. В токарник до 260мм входит. Поэтому диски 270мм делал руками. Из-за двух дисков не стал ставить поворотный стол на фрезер. К выходным закончу и я свой вариант.
Обмен-куплю
1 Разное для Ж\Д НО 16мм
2 Процессоры в коллекцию
3 "Юный техник" 70-95г
4 SODIMM DDR2 2gb
5 Бокс для бучного CD-USB
6 Видяху PCI-E
7 Лазерный принтер или МФУ
8 Sagem WA3050
9 Лаптоп СССР
1 Разное для Ж\Д НО 16мм
2 Процессоры в коллекцию
3 "Юный техник" 70-95г
4 SODIMM DDR2 2gb
5 Бокс для бучного CD-USB
6 Видяху PCI-E
7 Лазерный принтер или МФУ
8 Sagem WA3050
9 Лаптоп СССР
-
Сантехник
- Сообщения: 2364
- Зарегистрирован: 28 фев 2011, 16:56
- Откуда: Аул. Новосибирск
- Благодарил (а): 42 раза
- Поблагодарили: 60 раз
У нас в ауле рекламка катит : "лазерная гравировка" подумываю морду у усилка переделать, брал тут у одного чела -сильно убитая однако.Baxmypka писал(а): могу предложить гальванику черную или бесцветную или цветную.
знакомые лазерные резаки настраивют, по пъяни божились что хоть голограмму сварганят, вот интересно в движении на катухах было бы!
Попробуйте как вариант 1- сердечник с круглыми дырками по окружности красивЕе и вес убавится, тогда можно и полирнуть. как спицы -вааще вне конкуренции, все на катухи смотреть только и будут
2. Щёки - по окружности 3 больших круглых отверстия а между ними ещё 3 поменьше. - гораздо более жёсткая конструкция и весит опять же меньше.
Видел такие всего пару раз , очень редкие и красивые. Смотрятся отсчень. Примерно как на 2страничке но с разными дырками интереснее.
Если пружинит -однозначно дюраль, используйте лучше Д16Т толщиной 0,3-0,5 Вполне хватит. Ими можно будет даже от хулиганов отбиваться. В наше время можно и титаном разжиться, всё продаётся.
У самого подобная проблема вчера возникла, достались 2 меткатухи под НАБы. Теперь гадаю думку о сердечниках под звёздочку или сразу лепить крышку подкассетника с 3 мя хитрыми фиксаторами.
Думаю, что все будет просто до элементарного. Я уговорил себя на центрирование дисков винтами, конечно применяя некоторые хитрости. Это позволит не делать большого отверстия в дисках по центру, т.е. диски будут "сплошными" до крестовины. А центр станет просто шайбой из оргстекла с отверстиями. Винты стандартные потай М3х5 нерж, а стяжка через резьбовую втулку если пластик или прямо в резьбу если дюраль с небольшими изменениями. На мой взгляд это и симпатичнее и проще и материал расходуется экономнее.o-leg писал(а):Ждём!!!!(чисто проффесионально интересно).Baxmypka писал(а): К выходным закончу и я свой вариант.
Интересные мысли, но это все требует дополнительного времени на изготовление. Пока надо что-то простое и в то же время удачноеСантехник писал(а):У нас в ауле рекламка катит : "лазерная гравировка" подумываю морду у усилка переделать, брал тут у одного чела -сильно убитая однако.Baxmypka писал(а): могу предложить гальванику черную или бесцветную или цветную.
знакомые лазерные резаки настраивют, по пъяни божились что хоть голограмму сварганят, вот интересно в движении на катухах было бы!
Попробуйте как вариант 1- сердечник с круглыми дырками по окружности красивЕе и вес убавится, тогда можно и полирнуть. как спицы -вааще вне конкуренции, все на катухи смотреть только и будут
2. Щёки - по окружности 3 больших круглых отверстия а между ними ещё 3 поменьше. - гораздо более жёсткая конструкция и весит опять же меньше.
Видел такие всего пару раз , очень редкие и красивые. Смотрятся отсчень. Примерно как на 2страничке но с разными дырками интереснее.
Если пружинит -однозначно дюраль, используйте лучше Д16Т толщиной 0,3-0,5 Вполне хватит. Ими можно будет даже от хулиганов отбиваться. В наше время можно и титаном разжиться, всё продаётся.
У самого подобная проблема вчера возникла, достались 2 меткатухи под НАБы. Теперь гадаю думку о сердечниках под звёздочку или сразу лепить крышку подкассетника с 3 мя хитрыми фиксаторами.
Сами диски я уже вырезал из дюральки 2мм. Нормальная такая дюралька, хорошо резалась и звенела.
Лазером это можно, но тут уж кто как умеет. Поскольку я работаю на кафедре оптики, то насмотрелся на всякие лазерные штуки. Реально да же в цвете на металле картинку отобразить, но это не у нас. У нас можно гравировку попытаться сделать. Но это уже все потом.
