Радиоприёмник "Планета"

[svk]

rekord-61
Примерно так и показывает, на Храброво и Чкаловск.

[rekord-61]

svk
Светится, что Вы пост вчера в 10.33, а в теме не вижу???

[svk]

rekord-61
Да, я писал и тоже удивлялся, вроде нет. Повторяю, вижу что есть
Я добавил по маякам. Направления различаются и если смотреть по азимуту, то на Чкаловск и на Храброво.

[svk]

Нигде не нашел топографию печатной платы "Планеты", может кто встречал?

Заменил переменный резистор. Конечно лучше, чем кем-то вставленный, с перекосом выступающий наполовину из корпуса, но тоже не как родной. Наверное, штатный был несколько меньше размером или имел иначе отформованные выводы.

[bluezmoon]

Вроде под переменником ещё гетинаксовая проставочка должна быть?

[svk]

Вроде под переменником ещё гетинаксовая проставочка должна быть?

Наверное, в приемниках, где резистор ставится со стороны дорожек. Здесь-то зачем?

[Alexmax]

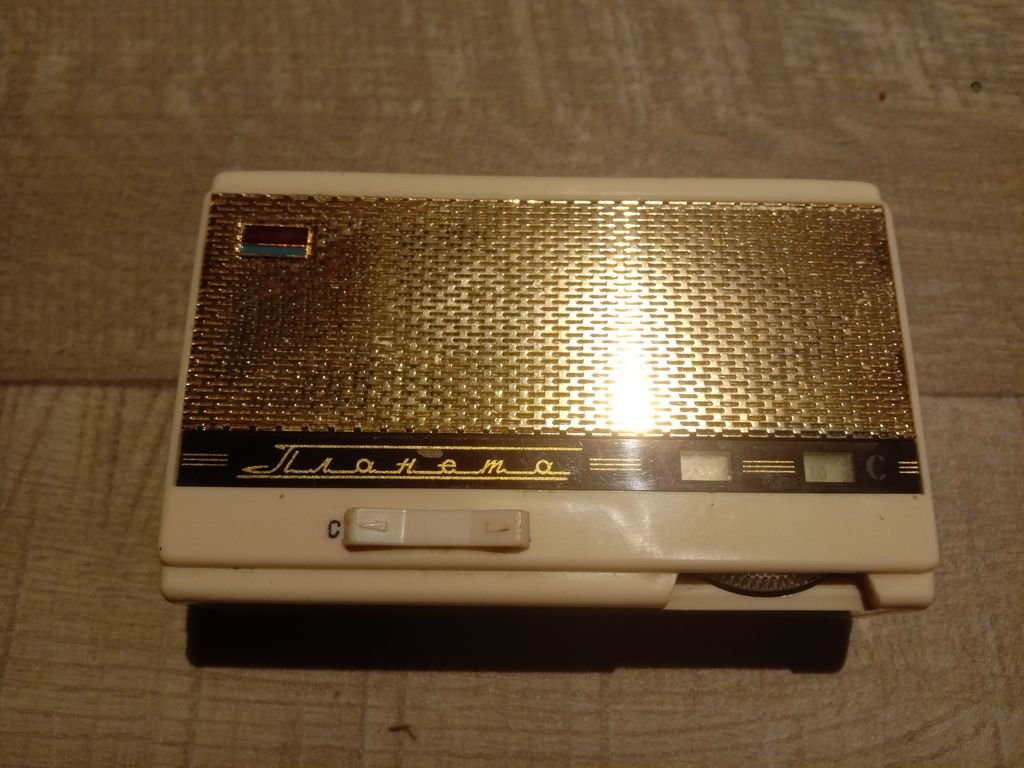

Недавно купил "Планету". 1969 год. Копаная, но немного. Звуки издает, но ремонтировать нужно. Корпус почти в идеале.

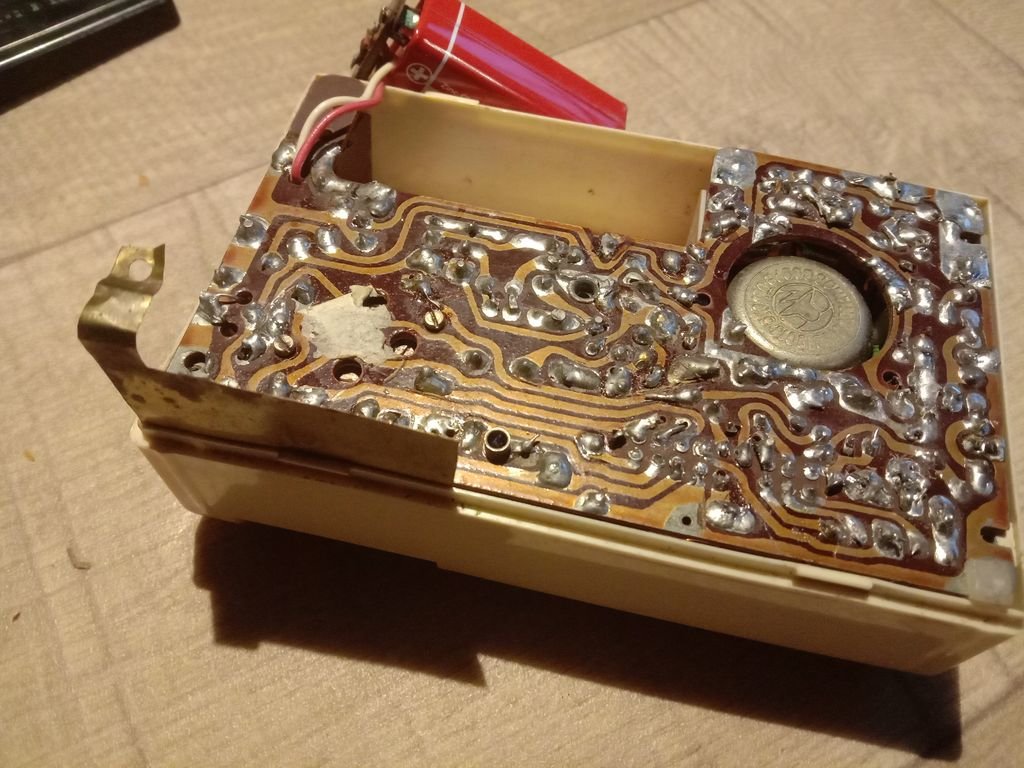

Даже медный/латунный экранчик для КПЕ сохранился.

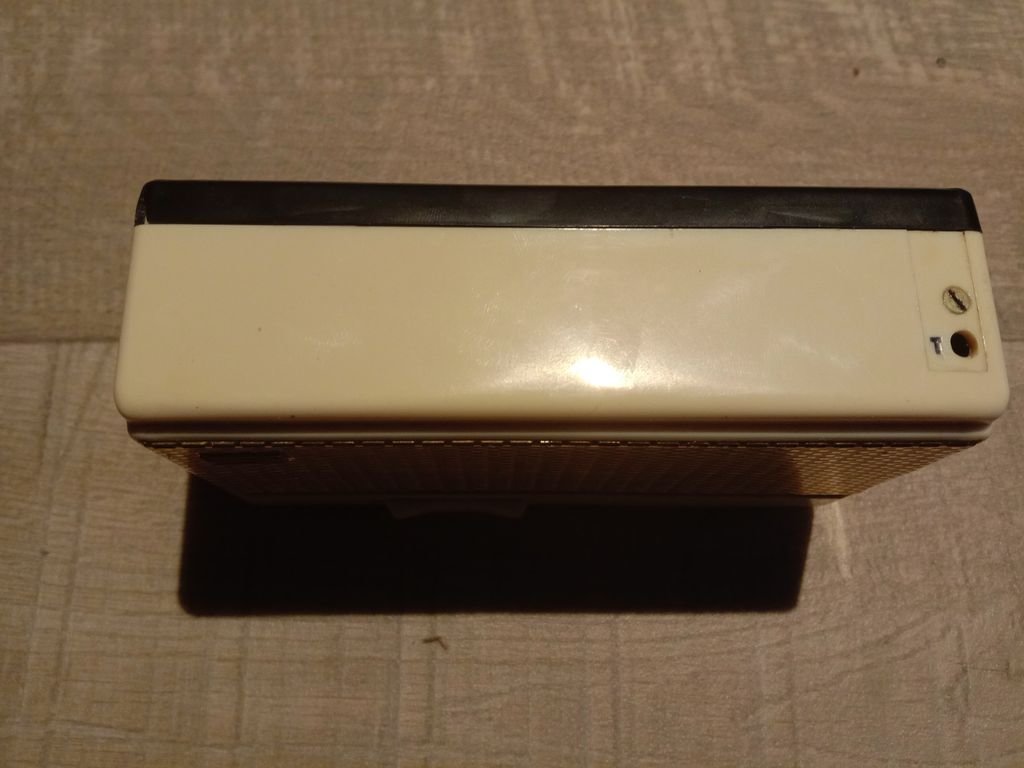

Гнездо для наушников есть (и лучше бы не было, там неконтакт). )))

[svk]

Alexmax
Красивый(я). Мои поздравления!
А как этот экран ставится?

[bluezmoon]

Экран так и стоит,как показан на картинке и винтом на землю крепится.У моей тоже сохранился латунненький.

[novosibiretc]

Красивый(я)

Спору нет! А bluezmoon красивее:

[bluezmoon]

Кошь моя это.Однозначно красавица!

[2vlad]

Даже медный/латунный экранчик для КПЕ сохранился.

Достал и я свою "Планету", как ни крутил плату, корпус и экранчик, так и не понял каким образом этот "экранчик" может экранировать КПЕ...

Он ведь размещается (на Вашем фото) между стенкой корпуса и МА, вплотную ко входной контурной катушке диапазона ДВ, а КПЕ довольно далеко от него, не может он КПЕ экранировать. К сожалению, именно этот приёмник мне достался уже разобранным при попытке "починить", так что не могу точно сказать где был установлен этот экранчик в корпусе... Платка чистенькая, не успели её "потрогать/поковырять", да и я так не собрался: хватило другой такой "Планеты", которую восстановил, но при этом матюгался почти как Шнуров, монтаж там "навороченный"...

[novosibiretc]

Даже медный/латунный экранчик для КПЕ сохранился.

2vlad
"Экранчик" экранирует контур и транзисторы УПЧ и должен стоять в противоположном углу платы.

[2vlad]

novosibiretc
Вот и я так думал... Экранировать последний каскад ПЧ вместе с транзистором имеет смысл, тем более, что на этой "Планете" там аж два транзистора рядом! Но ни на плате, ни на корпусе имеющегося у меня комплекта никаких следов или признаков того, что когда-то этот экранчик был там установлен, не видно. У той "Планеты", которую восстановил, экранчика не было, а транзисторы в той части УПЧ уже были ГТ309, такой мне досталась.

[2vlad]

Экран так и стоит,как показан на картинке и винтом на землю крепится.

Если этот экранчик поставить как на фото, то на ДВ приёма не будет вообще и на СВ будет плохой из-за расстройки входного контура. Не там он должен стоять.

[bluezmoon]

Хз,однако.Картинка моего аппаратика на предстранице.Видно,что экранчик в этом же углу стоит.

[novosibiretc]

Хз,однако.Картинка моего аппаратика на предстранице.Видно,что экранчик в этом же углу стоит.

Так не правильно!!!

[2vlad]

bluezmoon
Да какое ещё "хз"? Проверьте свой приёмник на ДВ и всё Вам станет ясно и понятно!
Или на заведомо исправном приёмнике при приёме на ДВ/СВ вплотную к катушке на МА разместите такой кусочек любой фольги, чтобы проверить что из этого получится.

[bluezmoon]

Где-то другая тема была,где я даже видео по-моему ставил.Приём замечательный!

[bluezmoon]

А чего на меня-то накинулись?Покажите лучше,приёмник,где правильно стоит.У моего так было,когда купил.Сегодня Alexmax ещё один показал.

[2vlad]

bluezmoon
Это кто на Вас "накинулся"? Вы же не писали, что это "экранчик для КПЕ", да и на коллегу нашего - тоже никто не "накинулся"... Просто выясняем где именно должен стоять этот экранчик.

[bluezmoon]

В музее есть один с экраном в противоположном углу.Попробую переставить и сравнить приём.Года два уж не включал.

[novosibiretc]

bluezmoon
Шмотрите. Специально для Вас не сплю , открыл.

[bluezmoon]

Я тоже не сплю ,надо итти доставать.

[novosibiretc]

Я тоже не сплю

Ну да, только у меня уже "с добрым утром", а у Вас ещё и "спокойной ночи" рано говорить .

[2vlad]

novosibiretc
Не-не, у нас уже тоже "С добрым утром!"

[bluezmoon]

Достал.Однако экран уже в другом угле стоит,вот те раз,в правильном типа

[novosibiretc]

bluezmoon
Всё встало на свои места!

[2vlad]

bluezmoon
Ну да, всё как обычно: Барабошка переставил...
Ну или мы усилием мысли исключительно!

[bluezmoon]

Однако это я его уже переставил,даже и не помню.

[novosibiretc]

bluezmoon
Амнезия? Не рановасто!?

[bluezmoon]

Бывает,что делать.В последнее время чаще.

[novosibiretc]

bluezmoon
Да ладно, сам "грешен" бываю Если что, у 2vlad спрашиваю - он всё помнит...

[bluezmoon]

Ну а я еще и поспорить на пустом месте люблю .
Но,как говорится,истина в вине,тьфу!-дороже.

[2vlad]

Однако это я его уже переставил,даже и не помню.

Всё так, на Вашем фото на предыдущей странице он установлен неправильно, скорее всего, приёмник и не работал... Вы разобрались и сделали всё так, как положено и приём стал отличным!

[bluezmoon]

2vlad,вероятно .
Заодно покрутил настройку-на СВ практически одни басурманы.Вести-ФМ отличный приём,как по абонентской сети.

[2vlad]

novosibiretc
Да ладно, я просто читаю то, что коллеги пишут внимательно-автоматически, как и в этом случае...
Написал же коллега "экранчик для КПЕ", не то, чтобы напрягло, но уж очень непохоже... Ну и разобрались в конце концов, что это вовсе не для КПЕ экранчик! А вот если он напишет, что он экранчик там и оставил, да ещё и при этом у него приём отличный, то будет о чём поговорить!

[2vlad]

bluezmoon
Да точно так и было, я уверен!
Раз уж открыли приёмник, то между корпусом и МА в "старом месте" просто вставьте кусочек фольги любой и убедитесь в том, что приёма либо не будет совсем, либо сильно ухудшитсяю

[bluezmoon]

2vlad,ок,попробую попозже,уже и дела нашлись в полуночном бдении,а хотелось выспаться

[Alexmax]

Он ведь размещается (на Вашем фото) между стенкой корпуса и МА, вплотную ко входной контурной катушке диапазона ДВ, а КПЕ довольно далеко от него, не может он КПЕ экранировать.

Ух, понаписали....))))
Если присмотреться к фото, то можно заметить 2 особенности.
1. Лепесток экрана имеет характерный изгиб под крепеж магнитной антенны. Если его поставить с другой стороны, дырки не совпадут, и лепесток будет стоять криво-косо, novosibiretc это показал. ))))
2. Плата в районе лепестка на моем фото залужена тонким слоем, равномерно, чтобы лепесток прилегал плотно, на противоположной стороне - капли и бугры. )) В этом месте дорожка даже лаком не залита строго по контуру лепестка.
Т.е. то, что экран на моем фото стоит правильно, лично у меня сомнений нет.
А вот зачем он там - видимо чтобы уменьшить влияние руки при настройке.

Что же касается приема - т.к. экран латунный, на собственно МА влиять не должен, а настраивать приемник нужно вместе с экраном.
Никого же не смущает здоровенная алюминиевая пластина вдоль всей МА в России-303, например. )))

ЗЫ: Да взять например фото платы с музея - со стороны МА (правый верхний угол) дырка под винт облужена, с противоположной стороны - там вообще лак, т.е. контакт под винт там не подразумевается.

[novosibiretc]

Да взять например фото платы с музея

А где Вы видите на этой Планете экран? Его там нет, поелику в первоначальном исполнении и не был предусмотрен. Когда выяснилось, что руки влияют на элементы УПЧ, экран добавили. Вот почему он так и выглядит нерадиво, ведь изначально его явно сделали бы несъёмным, смонтированным на плате. Во многих приёмниках транзистор последнего каскада УПЧ находится в экране. Вы вычленили фото одной такой платы и "скромно" умолчали обо всех остальных и в "Музее...", и в теме; на них на всех! площадка под винтом крепления, возле УПЧ, залужена.

Что же касается приема - т.к. экран латунный, на собственно МА влиять не должен, а настраивать приемник нужно вместе с экраном.

По Вашей "логике" получается, что разработчик "воткнул" экран возле МА, потому что он латунный и не влияет, то есть, для красоты? Ну и наконец, попробуйте настроить плату с этим экраном - очень "технологично" выходит: сидит регулировщик и "болтит" экраны к плате. И если экран, по-вашему, "не влияет", то зачем с ним настраивать?
Впрочем, кто же Вам может запретить "кушать яблочки целиком, с косточкой", - кушайте на здоровье!

[2vlad]

Alexmax
Ну уж КПЕ он точно не может экранировать, что бы Вы не говорили и не писали!
Далековато от объекта экранирования расположен... Да ещё и МА между ним и КПЕ!
В Ваших краях, наверное, на ДВ принять что-либо затруднительно, а вот у svk приём отличный, если бы он провёл нехитрый опыт и вставил кусочек фольги туда, где по Вашему его "законное" место, то и спору бы пришёл конец...
"Сокол" в этом плане не показательный пример... Вчера на нём попробовал, фольга была медная, если приложить вплотную к катушке, как в "Планете", то на СВ приёма нет вообще, при небольшом удалении или частичном перекрытии катушки - очень сильная расстройка входного контура и значительное ослабление чувствительности. "Кино" снимать не стал, так как и так всё ясно.
А вообще-то - куда хотите, туда и ставьте, не вопрос даже! Про настройку с этим экранчиком даже и писать ничего не буду, это уж Вы самостоятельно как-нибудь на досуге попробуйте.

[bluezmoon]

Я вечерком сёдни поэкспериметирую.Хотя на ДВ Планетка моя плохонько по-любому ловит,не как на СВ.

[2vlad]

bluezmoon
Ну уж Едынку польскую - точно принимает! Должна!
Alexmax
А экран на КПЕ может выглядеть вот так:

Этот экран применялся в "Соколе-2", вот там влияние рук оператора при приёме на КВ сильное, поэтому и экранировали, про такое же влияние на ДВ - не слышал и не замечал никогда, у некоторых приёмников (и то - только при плохой настройке!) может проявляться и на СВ.

[Alexmax]

В Ваших краях, наверное, на ДВ принять что-либо затруднительно, а вот у svk приём отличный, если бы он провёл нехитрый опыт и вставил кусочек фольги туда, где по Вашему его "законное" место, то и спору бы пришёл конец....

Зачем нам вещание на ДВ, когда у нас есть генератор с модуляцией и специальная рамочная антенна. Проверять - так в контролируемых условиях.
Другое дело, что ее (Планету) надо сперва оживить, с экраном или без него, а это ой как не скоро будет, учитывая монтаж и конструктив и очередь из других приемников.)))

[2vlad]

Alexmax
Ну и хорошо! Если не забудете к тому времени когда до "Планеты" очередь дойдёт, то черкните сюда пару строк... Ну, конечно, о результатах!

[bluezmoon]

А я поэкскриментил с экранчиком .
Такой он малёхо потрёпаный оказался.Какие-то выемки внизу .



Привинчивать-устанавливать в район КПЕ не стал,просто положил на катушки на стержне.
Ибо МА расположена так,что там практически нет зазора между корпусом и катушками на стержне.
В эфире Вести-ФМ.Ослабляет приём здорово.
Но,думаю, и как защита от современных помех он полный бесполезняк.
Мешать он может,если будет касаться корпусов ГТ309,у меня так и случилось



Кстати,схемы этого(похоже последнего) варианта с ГТ309 так и нету

[2vlad]

bluezmoon
Спасибо!
У Вас там ГТ309 1974 года, а рядом, похоже, "родной" транзистор 1969 года, мы уже это обсуждали: ремонтировалась Ваша "Планета", замена нормальная, а на 309-е можно термоусадку надеть или, например, хорошую изоленту или скотч на экранчик, чтобы он с ними не "контачил", делов-то...

[bluezmoon]

А я чё-то про термоусадку не дотумкался ,подложил бумагу.
Ещё замети,разглядывая свои картинки,расколотый резистор.Выше на картинке его видно.
По справочнику похоже это R8.Только он 11кОм



Но приёмник работает

[2vlad]

bluezmoon
Без этого резистора приёмник может работать, не так уж это и страшно! R7 и R8 делитель в цепи базы, без R8 хуже термостабильность, но этого можно и не заметить, если не перемещаться из Чукотки в Кара-Кумы и обратно, слушая при этом "Планетой" эфир планеты...
