dad373 писал(а):Спасибо за помощь! Про ток понял,правда там два резистора в схеме! А перебирать потенц-это не всегда "полезно",похоже покупать нужно новый,ибо в этих всё разваленное обычно!

1) "два резистора" а каналов сколько?
2) Где возьмёте "новый" - знаете ?
3) "в этих всё разваленное обычно" наверно, часто делали-...

Удачи.

1. Два
2.Знаю,просторы инета
3.Не разбирали на вид!
Спасибо!!!

dad373 писал(а):2. убираем громкость,а звук есть! Как побороть?! неужели неисправен потенциометр громкости?!

- возможно также обрыв/непропай Общего (нижнего по схеме вывода регулятора)

1) Значит, ДВА регулятора тока покоя.
2) Даже в Интернете, где "всё есть" ИМХО не делают деталей. А с "завода" их тож лет двадцать нет.
3) Можно сделать, а потом спокойно искать бесконечно долго.

Взялись восстановить старый аппарат- не стоит делать упор на поиск "родных-новых" деталей.
Если так делать- ничего восстановить нереально.

Удачи.

Спасибо большое,буду восстанавливать!

Регуляторы даже на "фирменных" , и даже "там" - перебирают:
http://amp8.com

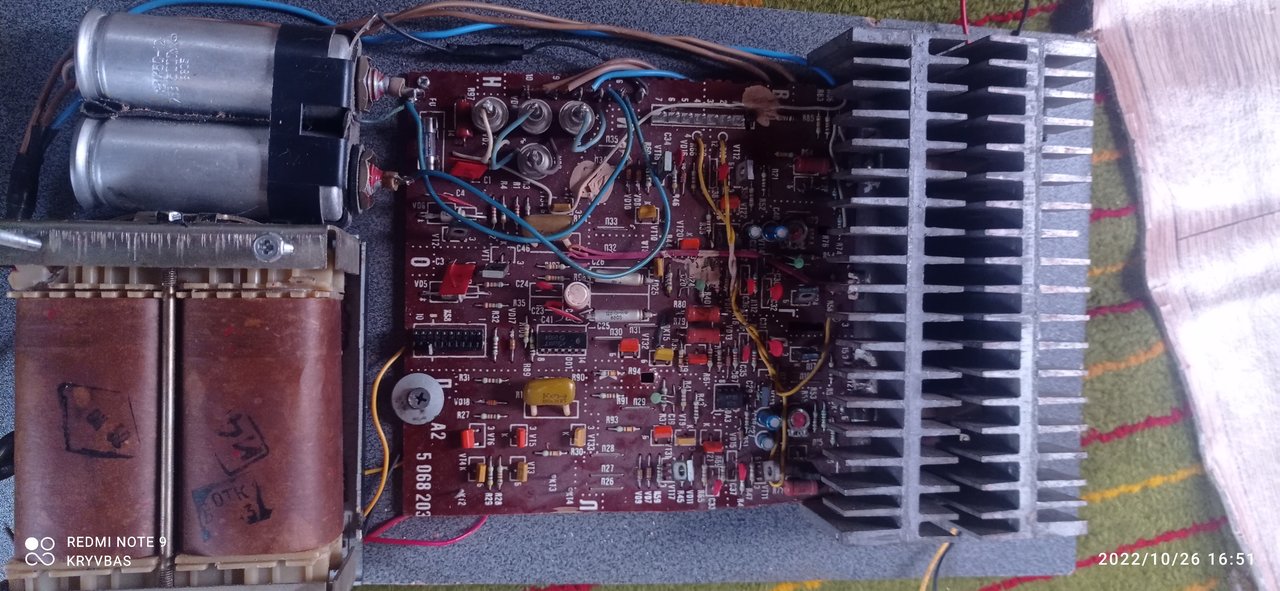

Доброго времени суток,я в электронике новичок,но у меня вопрос такой. Мне досталась рабочая плата усилителя Вега 10у120с с блоком питания,но без предусилителя и темброблока,можно как-то подключить без этих двух плат?

Serhii писал(а): ↑

27 окт 2022, 11:05

Доброго времени суток,я в электронике новичок,но у меня вопрос такой. Мне досталась рабочая плата усилителя Вега 10у120с с блоком питания,но без предусилителя и темброблока,можно как-то подключить без этих двух плат?

не стоит этого делать

Hauenstein писал(а): ↑

27 окт 2022, 11:28

не стоит этого делать

Почему?

Asmodey, Сама схема усилителя , на мой взгляд одна из самых неудачных разработок в СССР (следом занимает второе место по сумме конструкция+реализация Вега 50УМ-122), выходная мощность низкая, отсутствует защита АС от постоянного тока и задержка включения. В целом, на мой взгляд, один из самых схемотехнически странных УНЧ. А уж что они придумали с предусилителем- корректорм для ГЗМ... Переключение ОС вызывает дикий грохот в колонках. Спасает только, что мощность низкая. Коме того, собственно УНЧ собран на огромной плате с огромными радиаторами. Радиаторы - это основное преимущество училителя. Зачем их там столько? - совершенно не понятно для мощности 10 ватт. Разводка печатной платы тоже вызывает множество вопросов. В частности разводка массы. Многократно приходилось для уменьшения фона 100 Гц пробрасывать перемычки по "земляной " шине. Чем использовать ЭТО, легче собрать усилитель Дорофеева. И место сэкономите, и мощность увеличите.

Может быть вы просто не любите отечественную радиотехнику ?

Hauenstein писал(а): ↑

27 окт 2022, 16:42

выходная мощность низкая, отсутствует защита АС от постоянного тока и задержка включения.

10 Вт на канал даже слишком много для многоквартирного дома. Соседи вряд ли будут долго терпеть гремящее из-за стенки музло.
Нормальную защиту организовать элементарно. Особенно в данном случае, когда вмешательство в схему ничего не решает, там и так уже вмешались по самое небалуй.

Hauenstein писал(а): ↑

27 окт 2022, 16:42

В целом, на мой взгляд, один из самых схемотехнически странных УНЧ.

Это один из самых дешевых усилителей выпускавшихся в СССР. Из тех, что можно было купить на вторую в жизни зарплату (на первую магнитофон, разумеется). Поэтому нет ничего странного в недорогих схемотехнических решениях.

Hauenstein писал(а): ↑

27 окт 2022, 16:42

Коме того, собственно УНЧ собран на огромной плате с огромными радиаторами. Радиаторы - это основное преимущество училителя. Зачем их там столько? - совершенно не понятно для мощности 10 ватт.

Хорошего много не бывает. Больше всегда лучше чем меньше.

Asmodey, Если вы всё знаете, то зачем спрашиваете?

прекрасный усилитель.да все там есть. и защита тоже и задержка.давно слушаю такой.15.20 ватт на канал.ничего не хлопает не трещит колонках.главное надежный.звучит и на уровне ррр у101 амфитон 002.

valera9 писал(а): ↑

27 окт 2022, 17:33

прекрасный усилитель.да все там есть. и защита тоже и задержка.давно слушаю такой.15.20 ватт на канал.ничего не хлопает не трещит колонках.главное надежный.звучит и на уровне ррр у101 амфитон 002.

Вечер удался! Покажите на схеме защиту АС от постоянного тока при, например, пробое одного из выходных транзисторов.

Hauenstein писал(а): ↑

27 окт 2022, 17:27

Asmodey, Если вы всё знаете, то зачем спрашиваете?

Не все, не знал почему 120_я настолько плоха. Но вы меня не убедили.

Hauenstein писал(а): ↑

27 окт 2022, 17:37

Вечер удался! Покажите на схеме защиту АС от постоянного тока при, например, пробое одного из выходных транзисторов.

Надо еще суметь их пробить, при таком существенном запасе выходных транзисторов по рассеиваемой мощности относительно мощности блока питания (при довольно невысоких напряжениях питания), и при столь крупных радиаторах (к вопросу о габаритах радиатора).

если умеете пользоватся поискам все сами найдете и почитаете. насчет защиты такого нет в бригах или одиссея 010.и вообще нет в любых усилителях.

valera9, Счастливо оставаться в неведении.
http://rt20.getbb.ru/viewtopic.php?f=5&t=108243

зачем это все нужно.только портит звук.и вообще не слышал погорели колонки от у120.

Hauenstein писал(а): ↑

27 окт 2022, 17:37

Вечер удался! Покажите на схеме защиту АС от постоянного тока при, например, пробое одного из выходных транзисторов.

Hauenstein писал(а): ↑

27 окт 2022, 17:37

Вечер удался! Покажите на схеме защиту АС от постоянного тока при, например, пробое одного из выходных транзисторов.

Курите тему:
viewtopic.php?f=5&t=108243

valera9 писал(а): ↑

27 окт 2022, 18:37

зачем это все нужно.только портит звук.и вообще не слышал погорели колонки от у120.

Мне 120 ни разу с пробитыми выходными не попадался.

Asmodey, лично и мне тоже. попался такой нашел. по вине владельца упала отвертка на плату.и погорел один канал.сейчас эту у120 починили и отдал знакомому. уменя и так у120 две штуки.сейчас слушаю с арии 102.мне нравится вега сзади есть розетки.что очень удобно.

ДедФеном, Покажите на схеме конденсатор на выходе

FAI4, Я не курю, а вы что курите? Прежде, чем курить, перечитайте ещё раз тему. Эту ссылку я давал. Разговор про усилитель Вега 10У-120. Или вы пишите только для того, чтобы пофлудить? Получилось.

Asmodey писал(а): ↑

27 окт 2022, 21:22

valera9 писал(а): ↑

27 окт 2022, 18:37

зачем это все нужно.только портит звук.и вообще не слышал погорели колонки от у120.

Мне 120 ни разу с пробитыми выходными не попадался.

Из скольких экземпляров? А мне попадался. И не один. В "фирменной" гарантийной мастерской работал. И ремонтировал их не один десяток.

Сколько не помню, может дюжина, может больше. Аппарат в народе популярный, регулярно подтаскивали с трещащими переменниками и с жалобами на работу схемы защиты. А вот Амфитоны и Одиссеи с палеными оконечниками попадались, при заметно меньшем количестве штук прошедших через руки. Запредельных режимов в 120_й нет, с чего бы в ней ум выгорать?

Hauenstein писал(а): ↑

28 окт 2022, 05:51

В "фирменной" гарантийной мастерской работал. И ремонтировал их не один десяток

Здесь на других форумах коллеги их сотни отремонтировали суммарно, а возможно и тысячи. И претензии к УМ редко у кого возникали. При условии, что в аппарате шаловливые ручки не копались в ходе замены проводочков по рекомендациям из интырнетиков.

Hauenstein писал(а): ↑

28 окт 2022, 05:51

В "фирменной" гарантийной мастерской работал

- в какой, где ? Я был инж. технологом по ремонту и обслуживанию БРЭА от БРЗ по Северо-Западному региону.
Ну не помню я горевших у него выходных: там чуть что сгорала плавкая вставка по земле. Во всяком случае "массово" точно не было.
Так что я присоеденяюсь к Asmodey.

Hauenstein писал(а): ↑

28 окт 2022, 05:46

ДедФеном, Покажите на схеме конденсатор на выходе

Там нет его , если установить , 100% гарантия что постоянка не пройдёт.

Hauenstein писал(а): ↑

28 окт 2022, 05:48

FAI4, Я не курю, а вы что курите? Прежде, чем курить, перечитайте ещё раз тему. Эту ссылку я давал. Разговор про усилитель Вега 10У-120. Или вы пишите только для того, чтобы пофлудить? Получилось.

Мы не поняли друг друга.
В Веге нет выходного реле - потому нет защиты акустики (гальванической развязки) при пробое выходных транзисторов.

...Там, помнится, предохранитель защищает от превышения постоянной составляющей - реле не нужно...

Я бы мощник сделал, выкинув лишние коммутации. Звучал у меня после сухого закона с 15ас-109 великолепно с телефона, я ошалел от звука.Выслал на днях. Осталась 122-я ТриА для опытов.
