Электронные часы! (опознание)

[Atomic]

Кто такие???

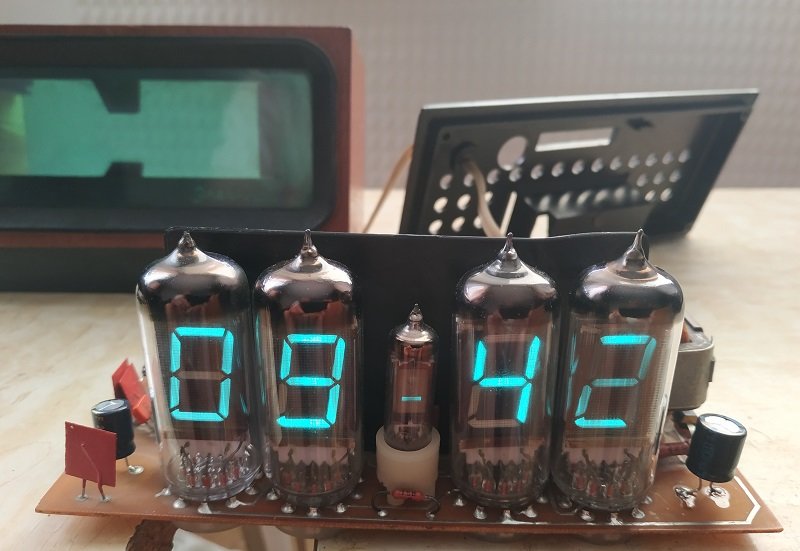

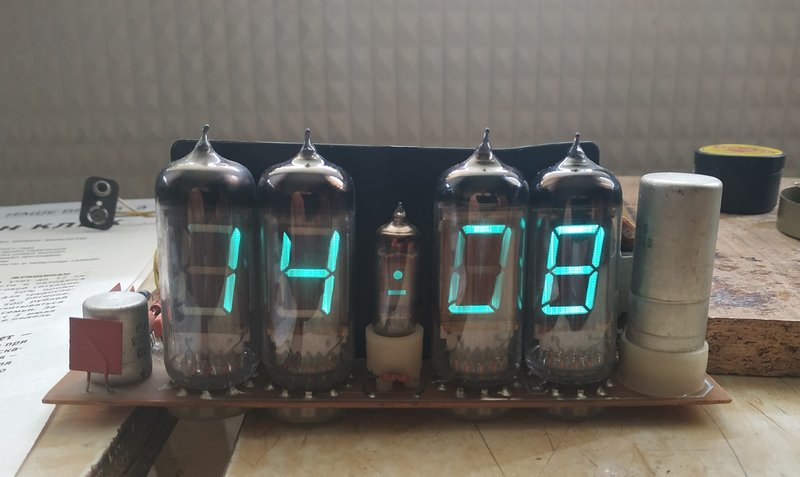

мне интересно родной корпус увидеть, а то нашёл их сегодня и хочу им нормальный корпус замутить (чёт тип родного чтобы было)...

[DarkedError]

Atomic, покажите плату с обеих сторон. По моему - самопал.

[Atomic]

завтра разберу и сфоткаю плату, сегодня уже лень)))

[алексей]

это кажется из конструктора у меня такие же в самопальном корпусе

[VLAD86]

Это не конструктор - это заводские часы(ЭЛЕКТРОНИКА - номер модели не помню). У бабушки такие есть. Они изначально в корпусе из фанеры. Снизу платы должен быть подстроечный конденсатор, отсек для *кроны*, сзади 4 кнопки П2К,

[Riverbluesman]

немного офф:
Помнится мне, такие лампы были установлены на первых этажах новостроек в 80х, которые не проработали толком и пяти лет..
Интересно, где-то в подъездах сие еще показывает, на каком этаже находится лифт?

[Muller]

Интересно, где-то в подъездах сие еще показывает, на каком этаже находится лифт?

У мну на работе с 1987 по февраль сего года - эти лампы безотказно работали на первом этаже а также в кабине каждого из обоих лифтов. Теперь на лифты поставили новую микроконтроллерную систему управления, вмсесто ламп теперь светодиодные матрицы а сам лифт по мимо кнопок вызова еще и управляется с компа))) Ну а индикаторы и еще кой чаво от старой системы управления я конеш домой притаранил, все-равно выкинуть хотели.
ЗЫ: Теперь лифт на контроллерах - безбожно глючит

[Tokarev]

не продаём?

[Muller]

не продаём?

Неа, идут как запасные для часов = дефицит.

[Сергей Васильев]

У мну на работе с 1987 по февраль сего года - эти лампы безотказно работали на первом этаже а также в кабине каждого из обоих лифтов.

У меня тоже на работе на лифтах такие, все отлично работает.

[DarkedError]

Felix_The_Cat, а где вы работаете?

[СвязьНик]

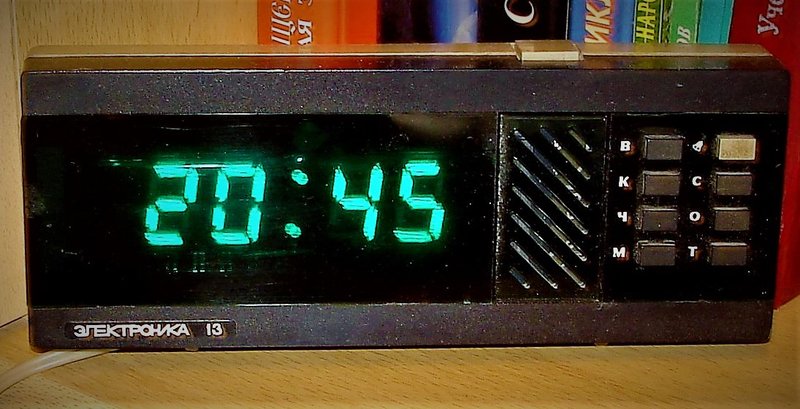

Лампы ИВ11. Только чё они синие-то? Они ведь зелёным светят. А корпус у этой Электроники пластмассовый. Лучше его не видеть.

[Muller]

Лампы ИВ11. Только чё они синие-то? Они ведь зелёным светят

Балланс белого - некашерный. И лампы - двенашки (ИВ-12) а посередке - ИВ-1, почему-то не светит - наверное кокнутая.
По компоновке очень похоже на Г 2-06. У мну дома такие ходят ходят безупречно. Там ключи управления на транзюках КТ-315 И

[Blackbird]

Хм я такие часы в пластмассовом корпусе видел и даже чуток чинил . Индикаторы проходя через светофильтр действительно синим горят

[СвязьНик]

Если в панельки втыкаются - то ИВ12, если впаиваются, то ИВ11. Тут похоже втыкнутые.

[Muller]

В-панельки импровизированные - в плате дырки, а снизу контакты, прикрытые капроновым колпачком.

[Atomic]

Лампы ИВ11. Только чё они синие-то? Они ведь зелёным светят

Балланс белого - некашерный. И лампы - двенашки (ИВ-12) а посередке - ИВ-1, почему-то не светит - наверное кокнутая.
По компоновке очень похоже на Г 2-06. У мну дома такие ходят ходят безупречно. Там ключи управления на транзюках КТ-315 И

хе, Баланс/Белого был подобран под лампы накаливания а не под люминисцентные (иначе бы задний фон был бы некашерный)...

а по теме, средняя лампа работает, просто я сфотал в момент когда она погасает (она же моргает)! =)

[Sandy]

У меня самопальные часы (первое, что сделал, устроившись на работу в КБ после института) безостановочно работают с 1979 года. Именно на ИВ-12.
Корпус гнул из фанеры, шпонировал. Для морды специально были сделаны матрица и пуансон, чтобы можно было в горячей воде из полистирольных крышек (под шагрень) от настольной счетно-вычислительной машинки "Искра ***"выдавить боле-менее фирменную вещь. В настоящее время часы работают в спальне и будят меня ежедневно уже 30 лет.

[Рекорд]

У меня самопальные часы (первое, что сделал, устроившись на работу в КБ после института) безостановочно работают с 1979 года. Именно на ИВ-12.

Аха...
Тогда была мода-собирать светящиеся электронные часы.
Причем были конструкции на 155-ой серии,безбожно нагревающися и глючащие при включении холодильника в соседнем кишлаке.
Продвинутые радиолюбители использовали дефицитную серию
176,где-то умудрялись доставать ВЛИ,кварцы на 32768...
А у Вас часы ходят уже 30 лет-и напоминают о лучших днях

[Sandy]

Продвинутые радиолюбители использовали дефицитную серию
176,где-то умудрялись доставать ВЛИ,кварцы на 32768...

У меня собрано на 561-й серии, с динамической индикацией, кварц какой-то военный в корпусе от октальной лампы, размером с 6П3С.
А других индикаторов и не было. Были еще газоразрядные, накальные и буржуйские светодиодные, но они тоже "светящиеся". ЖК уже потор появились.
Кварцев на 32768 Гц стало полно, когда в комках появились тайваньские и гонк-конговские электронные часы.

[Рекорд]

У меня собрано на 561-й серии, с динамической индикацией, кварц какой-то военный в корпусе от октальной лампы, размером с 6П3С.

Мне в те годы удалось достать плоский индикатор-выменял
на японское двигло от кассетника(дефицит страшнейший),
часы были на 176 чипсете.Через некоторое время дисплей стал
угасать:стальные луженые контакты выводов наложены на стекло,где соприкасались с напыленными дорожками,идущими к сегментам.
Сверху была приляпана на эпоксидке стеклянная полоска.
Со временем контакты деградировали,особенно крайние-накал.
Сначала пришлось добавить напряжения накала до 3 вольт,затем до 5.
А потом появился новый индикатор,где конструкция была
уже другой-контакты на напыленные дорожки стали
упругими.

[Sandy]

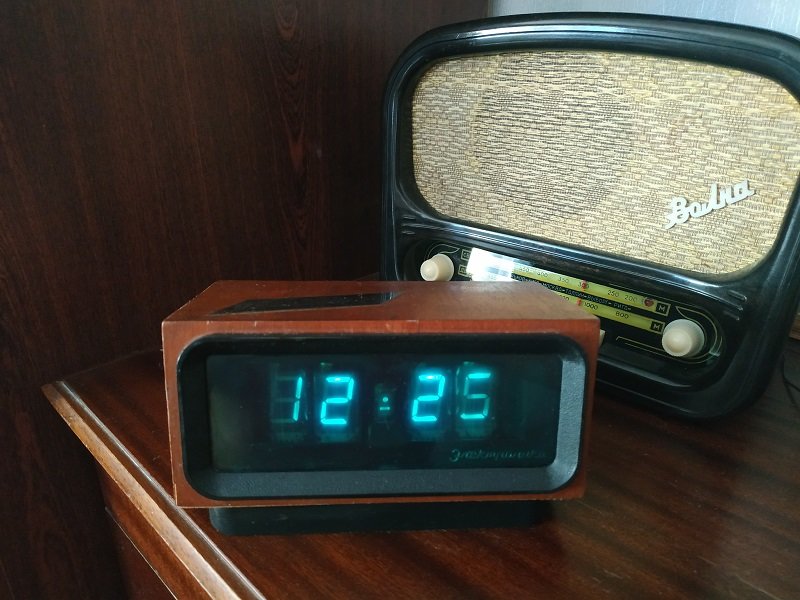

Вот сейчас дома сфотал. Не ругайте, девайс 30-ти летней выдержки, сделан в 1979 г. Работает, как часы. Обратите внимание на морду лица, спрессовано вручную:

[Muller]

Sandy
Морда прямо заводская.

[Рекорд]

Отличное качество изготовления,особенно учитывая возраст
устройства!

[полупроводник]

А у меня такие, 1977 года, до сих пор исправно работают.
---

[Sandy]

Muller, делали мы пульты управления топливораздаточными колонками в корпусах "Искры***" какой-то. Вот из ее верхней полистирольной крышки чего только не делали. Очень хорошо поддавалась обработке. Можно было клеить полистирольным клеем, можно было сваривать паяльником...

[Sandy]

Отличное качество изготовления,особенно учитывая возраст устройства!

Неохота вскрывать, да и вряд-ли шурупы теперь отвернутся, платы сделаны промышленным способом, т.к. была своя фотолаборатория и лаборатория печатных плат, где за щипок за попку, деффченки делали двухсторонние платы с палладированием контактов, а в фотолаборатории за это же делали фотошаблон. Самому нужно было только развести платы и нарисовать тушью на ватмане в масштабе 4:1.

[Muller]

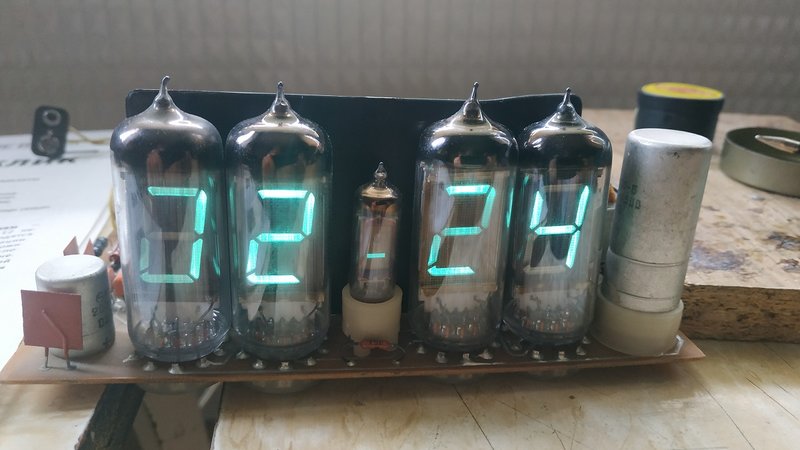

Вот эти приобрел в прошлом году. Заменил один ключевой кт-315 - ато во втором часовом разряде у ИН-ки верхний горизонтальный сегмент пожизненно светился и стех пор все отлично

[VLAD86]

полупроводник
ДА!!!! Именно о таких часах я писАл.

[alexbe]

Muller
Подождите-ка...
вот на этом фото
Почемц цифры видны внутри корпуса? У Вас 2 шасси, или это на пластмассе отпечаталось от времени?

[1-vip]

Есть у кого в продаже может?

[Sandy]

Muller
Подождите-ка...
вот на этом фото
Почемц цифры видны внутри корпуса? У Вас 2 шасси, или это на пластмассе отпечаталось от времени?

Обрати внимание на геттеры среднего индикатора на 1-м и 2-м фото и вопрос отпадет сам-собой

[Muller]

Почемц цифры видны внутри корпуса? У Вас 2 шасси, или это на пластмассе отпечаталось от времени?

Абсолютно верно. У меня два шасси было.... Одно я так и нашел, без корпуса и с битым ИВ-1 (Sandy - респект!)
Вторые часы были целиком, но с дохлым ключевым КТ-315 (уже писал про него выше) и с дохлой эмиссией у цифровых индикаторов. Сначала заменил КТ-315, но потом мне не понравилось тусклое свечение отдельных сегментов даже на втором уровне яркости, тогда я переставил с найденного шасси ИВ-12 на места своих "севших" коллег. Теперь использую часы только на первом уровне яркости, потому как на втором - ночью вся комната зеленая. Что самое забавное - хорошие индикаторы на два года старше своих потерявших эмиссию собратьев.

Очень люблю я такие часы. Жалко, что редко сейчас они попадаются.

[СвязьНик]

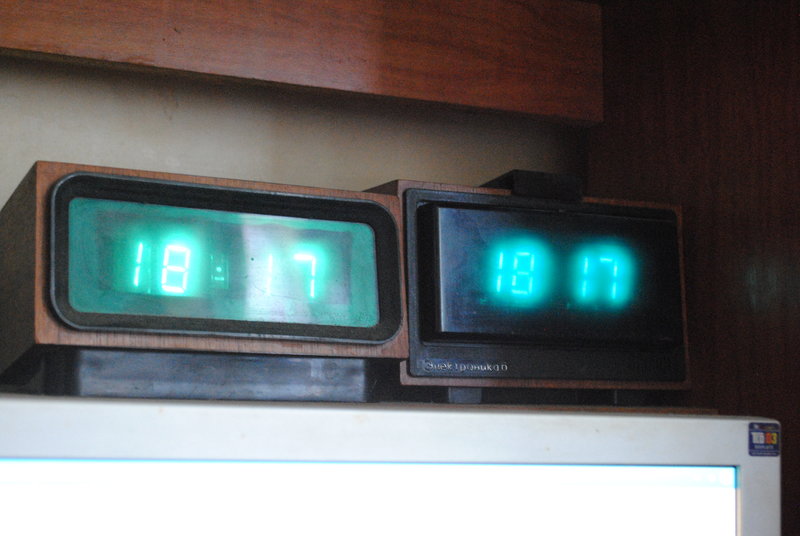

И моё изделие 25ти летней давности.


Тикают до сих пор.

[Muller]

А вот интересно, А были ли часы на накальных индикаторных лампах? Я имею ввиду бытовые, которые можно было купить в магазине... то что были первичные промышленные - я знаю... еще в школе такие ковырял.

[Vygandas]

Занимался тоже поиском всяких странных часов. "Нормальных" часов на газоразрядниках или накальных индикаторах не видал.

[svk]

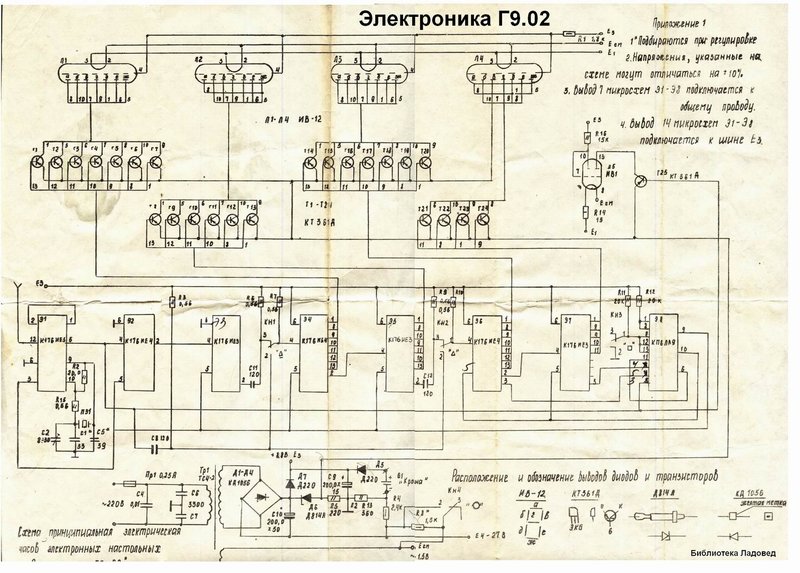

Решил привести в порядок "Электронику Г9.02" 1980 г.в. в деревянном корпусе. В свое время была повальная мода дарить подобные часы по любому поводу. У родителей почти в каждой комнате стояли, да и у меня парочка была. Куда делись не вспомню, ломались, забрасывали на антресоли или вообще выбрасывали. Цена солидная по тем временам-70 руб. Сын переселился в квартиру бабушки и стал расчищать. Эти часы не дал выбросить, так как с дарственной надписью надписью отцу на юбилей. Так и лежали россыпью в пакете. Повреждения чисто механические-расклеился корпус, сломано крепление держателя предохранителя, перетерся до обрыва шнур питания.


При первом включении наблюдалась засветка трех сегментов на лампе десятков часов.



Но через полчаса пришло в норму. Правда лампа десятков минут подсела, просится на замену. А может дело на в лампе, так как сегменты имеют разную яркость?

[Игорь С]

Дык ить лампы то в панельках. Пару местами перекинуть и всё ясно...

[svk]

Дык ить лампы то в панельках. Пару местами перекинуть и всё ясно...

Проверю конечно, пока прогон после 25 летнего перерыва.

[svk]

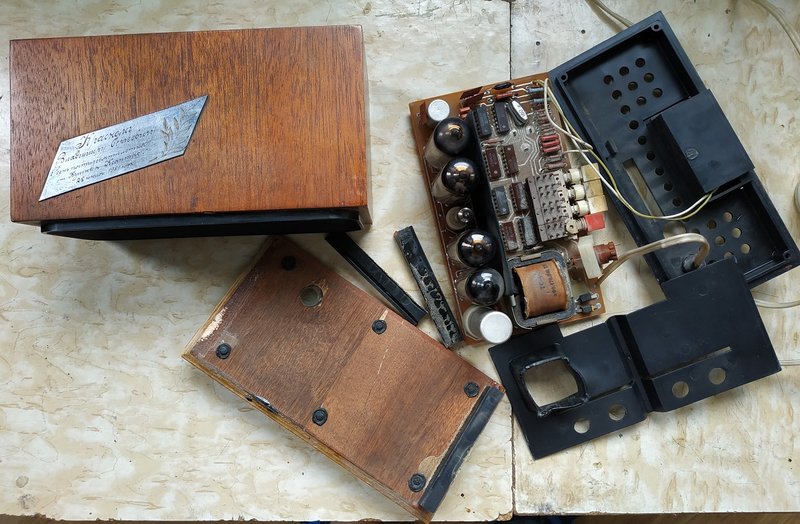

Ну вот, сделано. Корпус пришлось полностью разобрать и заново склеить. Электролиты, армянские, конечно усохли. Емкость 50%, ESR до 140 Ом, хотя субъективно часики работали нормально. После замены несколько поднялась яркость, но не догадался проверить режимы до замены. Суточный прогон показал 3 секундный убег вперед. Но, сойдет, учитывая, что по паспорту 1 сек. Посмотрю как поработает в корпусе. Одна лампочка подсела, что подтвердилось перестановкой, но тоже не критично.

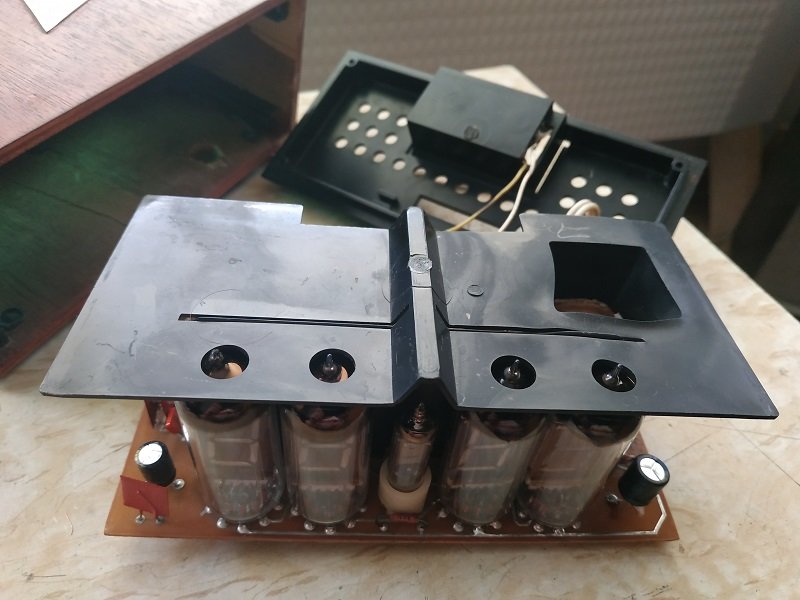

Единственно не понял назначение этого экрана. Фиксировать детали? Нет необходимости. Отсечь зрительно зону индикаторов? Можно было сделать только над лампами. Или это хитрый отвод тепла в верхнюю зону, мимо микросхем и транзисторов? Поставил, как было.

[Starlight]

Эти часы неубиваемые. Респект совпрому.

[svk]

Эти часы неубиваемые. Респект совпрому.

Да, только ранее (тридцать лет назад) несколько штук выбросили, что-то не возникала мысль ремонтировать, тем боле новые модели наступали. Сейчас пишут, что проблема в основном была из-за усохших электролитов в питании. Там их всего два, армянских). Сегодня спустился в подвал, думал что-то еще осталось, не нашел.
Таких парочка была, понравились, особенно в то время когда их только выпустили в свет.

[Tofiq62]

Нравятся мне такие часы в смысле электронные.Есть у меня несколько таких разных моделей.Речь ни о них.Переехал в новый дом и повесил в разные комнаты по одному часа,которые в старом доме не работали.Просто случайно качнул маятник и часы заработали при чем все три.Теперь вопрос.Настенные механические часы Янтарь вот уже как две недели работает без заводки.Так должно быть,хотя другие я делал подзаводку.

[Дядя Фёдор]

Купил в 1988 году, до сих пор работают, яркость такая, что ночью всю комнату освещают.
И это при 33х лет неприрывной работы, не зря знак качества стоит!

[svk]

Купил в 1988 году, до сих пор работают, яркость такая, что ночью всю комнату освещают.

Но должен же быть режим малой яркости.

[Дядя Фёдор]

Но должен же быть режим малой яркости.

Увы, но его на них нет.

[HyC]

Единственно не понял назначение этого экрана. Фиксировать детали? Нет необходимости. Отсечь зрительно зону индикаторов? Можно было сделать только над лампами. Или это хитрый отвод тепла в верхнюю зону, мимо микросхем и транзисторов? Поставил, как было.

Да, эту деталь на современном языке можно назвать спейсер. Она нужна для позиционирования ламп не вкривь и не вкось. Но поскольку качество ее выделки оставляет желать лучшего, и она чуть менее чем везде поведенная и от времени и от перегрева силового транса пользы от нее небогато. Хотя я тоже ее во всех часах оставил. Не мной поставлено не мне и выкидывать =)

А часы мне очень нраяцца. Уютные они. Теплые и ламповые. Шпонированный корпус по нынешним меркам вообще "дорогобохато". И дизайном вполне симпатишные.

Во. Снял на бокорезы.

[svk]

Да, эту деталь на современном языке можно назвать спейсер. Она нужна для позиционирования ламп не вкривь и не вкось. Но поскольку качество ее выделки оставляет желать лучшего, и она чуть менее чем везде поведенная и от времени и от перегрева силового транса пользы от нее небогато.

В зоне ламп она не поведенная, при этом до самих ламп не достает. Сами же лампы сидят так в панельках, что сместить тяжело, да и при извлечении еле поддаются.

[HyC]

В зоне ламп она не поведенная, при этом до самих ламп не достает. Сами же лампы сидят так в панельках, что сместить тяжело, да и при извлечении еле поддаются.

Ну так или иначе кроме как на шаблон для установки колб оно не претендует. То что оно как этот шаблон не лезет в размеры и допуски дело уже я думаю десятое =)

Ровно лампы поставить в этих часах задача весьма затейливая, и видимо вот эта хреновня и была изначально предназначена для. Чтоб в корпус всунул, оно в нужную позу встало. Кстати я думаю что если лампы в панели воткнуть не до упора и с этой хреновиной в корпус забить то даже несмотря на допуски оно сделается идеально.

Возможно в установочных образцах, до всех рацух оно нормально до колб доставало, отверстия были мельче и оно лампы даже центровало, но позже "усовершенствовали".

Штука функционально бесполезная (кроме случая уронил часы, чтоб лампы не повыскакивали), но раз по заводу она есть я ее во всех своих по заводу и оставил. Кушать не просит, места будучи вынутой в валенке не занимает.

Кстати идею про недовставить и забить надо проверить, претендует на быть рабочим вариантом.

[svk]

Кстати идею про недовставить и забить надо проверить, претендует на быть рабочим вариантом.

Думаю с вентиляцией внутри корпуса станет лучше
