Как правильно замерить сигнал коллективной антенны?

Сообщение

dimapilot · #1

Vygandas · #2

Правильным измерительным прибором !

Например анализатором кабельных телевизионных сетей, коммуникационным тестером или спектр анализатором.

dimapilot · #3

Столкнулся со следуещей проблемой: купил ТВ, настраивал каналы, настроил первые 27 из 37 согласно таблице http://msk.ncnet.ru/tv/mhz/.
Диапазон ТВ рассчитан до 1000 МГц. Если вручную проставлять диапазоны всё равно не принимает.

Хочу понять: проблема в ТВ или в кабеле от щитка до ТВ. У соседей принимает все каналы.

protol · #4

dimapilot писал(а):проблема в ТВ или в кабеле от щитка до ТВ. У соседей принимает все каналы.

Дык сходите с ящиком к соседям и попробуйте настроить там.

Атос · #5

дык каналы не исчезнут сразу
при слабом сигнале будет чб картинка со снегом

dimapilot · #6

ТВ при настройке не показывает ч/б картинку со снегом. Или нормальное изображение или чёрный экран и надпись "Нет сигнала". Когда вручную ввожу частоту - чёрный экран. Может там и есть слабый сигнал "со снегом", но видимо ТВ считает его недостойным для просмотра))

abv9999 · #7

dimapilot

А автонастройку пробовали?

dimapilot · #8

abv9999, да, конечно.

LOKER · #9

dimapilot писал(а):abv9999, да, конечно.

а телик какой?
в меню есть ещё типа "прием слабого сигнала" очень может помочь, но надо выяснить причину...
на комнатную какие результаты?
сходите в гости с теликом к соседям и там попробуйте настроить...

Vygandas · #10

Похоже на вышебленый или не исправный селектор каналов ...

dimapilot · #11

LOKER, Philips 32PFL5405H/12

dimapilot · #12

Сомневаюсь что на комнатную будет ловить Animal Planet, Моя планета, Eurosport, Eurosport 2, ТВ1000 Русское кино, ТВ 1000, Бибигон, Парк развлечений, Совершенно секретно, Sony Entertainment Television (это те каналы, которые не принимает).

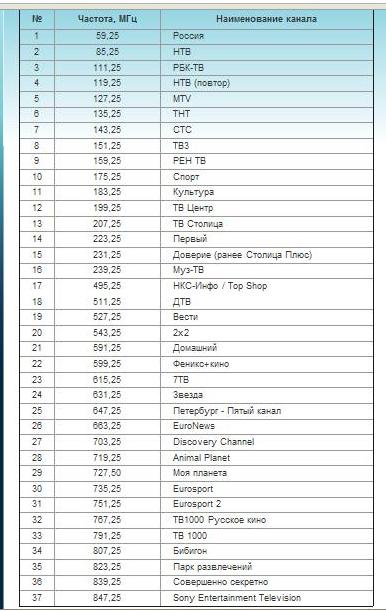

Таблица частот. Первые 27 принимает в отличном качестве.

#13

Современные телевизоры имеют высокую чувствительность. Если пишут "Нет сигнала", то значит на данной частоте сигнала нет.
Так и непонятно, антенна стоит на крыше и принимает сигналы с телебашни или это кабель, протянутый из некой фирмы?
Отнести телик к соседу- хорошая идея.

dimapilot · #14

Это кабель компании НКС http://msk.ncnet.ru/ , которая отвечает за коллективную антенну в моём доме (стандартная за которую со всеми ЖКХ услугами плачу).

protol · #15

dimapilot писал(а):Это кабель компании НКС

Возможно, какие то каналы просто не подключены, а соседи висят на кабеле от Акады.

dimapilot · #16

Суть вопроса была в том что может ли быть проблема в кабеле, который от щитка до ТВ идёт. При учёте что первые 27 каналов ловит нормально, а следующие 10 вообще не ловит даже с ч/б снегом.

dimapilot · #17

protol, нет, 37 каналов это "социальный" пакет (см. http://msk.ncnet.ru/tv/channels/). У Акадо другой набор каналов.

abv9999 · #18

dimapilot

Дык позвоните в НКС и спросите что за фигня. Вы же им платите в полном объеме?
Сначала конечно прокиньте кусок антенного кабеля из щитка в телевизор, чтобы исключить косяки в квартирной разводке.

#19

Кабель не может просто так взять и срезать сигнал выше определённой частоты. Если 703 МГц принимает телик, а 719 не принимает вообще, то этого 719 и выше в кабеле нет.
И нет там, куда кабель подключен.

DONATAS · #20

dimapilot писал(а):чёрный экран

Телек "капризничает" из-за некачественного сигнала. Разводка в квартире на несколько точек? Кабель толстый или тонкий? Кто делал разводку?

DONATAS · #21

Александр Хрисанов писал(а):то этого 719 и выше в кабеле нет.

И нет там, куда кабель подключен

Все есть. Я знаю "НКС"(Мостелеком). Они по всей Москве.

dimapilot · #22

DONATAS, кабель толстый времён постройки дома (80-е гг.).

DONATAS · #23

dimapilot писал(а):кабель толстый времён постройки дома (80-е гг.).

Это хорошо.
На сколько точек сделана разводка? Какой делитель/делители? В любом случае, это "капризы" телевизора.

Растаман · #24

protol писал(а):соседи висят на кабеле от Акады

Акада это вобще жулики! Они давно в чёрном списке клуба потребителей России!

Меняют частоты каналов как им вздумается... им плевать на стандарты и частотный план..
У хороших знакомых изза этого то один телек не принимает какие-то каналы то другой.. (оба Самсунги)

LOKER · #25

dimapilot писал(а): кабель толстый времён постройки дома (80-е гг.).

так значит сохранились старые коробки разводки, а там на каждом кабельном отводе-выходе, насколько я помню, стоят праллеьно сопротивляторы по 75 ом, прозвоните тестером кабель центральная жила и экран по постоянному току, сколько получится у вас?
Так если сильно меньше чем 75 Ом, то идите по кабелю... может гвоздь вбит или натяжной обрыв жилы центрольной... или там ещё че-нить... отключите все остальные телики в доме от этого кабеля...

DONATAS · #26

LOKER писал(а):так значит сохранились старые коробки разводки, а там на каждом кабельном отводе-выходе, насколько я помню, стоят праллеьно сопротивляторы по 75 ом,

Это Вы имеете ввиду коробку УАР-6. По Москве их уже практически нигде нет! Там где НКС (Мостелеком) врубили 37 каналов, установлены широкополосные импортные проходные FA4, т.к. сигнал идет и в метрах и в дециметрах. Прозванивать сопротивление у них бесполезно, ибо сигнал снимается через пикушный разделительный конденсатор.

Сергей Васильев · #27

dimapilot писал(а):DONATAS, кабель толстый времён постройки дома (80-е гг.).

DONATAS писал(а):Это хорошо.

Это плохо, и сам в этом убедился. Старый кабель с черной изоляцией "обрезает" последние каналы.

LOKER · #28

DONATAS писал(а):Это Вы имеете ввиду коробку УАР-6

ну или что-то подобное...
у нас тоже давно такие поснимали у матери дома в парадном... но прозвонить не помешает никому я думаю... попробовать найти свой кабель на распределительной коробке перекоммутировать... может коробка управляемая из-вне и абонента случайно дистанционно и отключили...
когда только поставили такие коробки в парадном, то кабель от телика маминого тоже подключили, но сигнал почему-то отсутствовал и телевизор ловил очень слабый сигнал на уровне помех, кабель из коробки подводящий и отводящие по числу соседей торчали на месте, нашел среди инструментов подходящий фасонный ключ и развинтил коробку, а там просто не было перемычки между абонентским гнездом и отводом... восстановил соединение... вопросов никаких от телевизионного сервиса и не возникало... просто они забыли это сделать... так что по поводу слабого сигнала с антенны может 1000+1 вариант... нужно основательно всё перекапывать...

DONATAS · #29

Felix_The_Cat писал(а):Старый кабель с черной изоляцией "обрезает" последние каналы.

Вы правы. Погонное затухание у РК75-4 на высокой частоте конечно больше, чем у импортного аналога, к примеру RG-6. Однако не настолько, чтоб картинки вообще не было, да и сигнал на отводе этажной коробки обычно довольно большой, порядка 70-80 дб (телеку нужно 60). Учитывая все выше сказанное, применение РК75-4 в квартирной разводке в большинстве случаев мало заметно на глаз.

DONATAS · #30

LOKER писал(а):прозвонить не помешает никому

Что это даст если у FA4 подключение идет через разделительный конденсатор?

LOKER писал(а):может коробка управляемая из-вне и абонента случайно дистанционно и отключили...

Таких коробок не встречал. НЕВОЗМОЖНО!

LOKER писал(а):не было перемычки между абонентским гнездом и отводом...

Ничего не понял.

LOKER · #31

DONATAS писал(а):LOKER писал(а):
не было перемычки между абонентским гнездом и отводом...

Ничего не понял.

Внутри коробки абонентского ТВ ответвителя установлена с подведенным общим входным кабелем распределительная колодка с современными гнездовыми антенными разъемами и из каждого такого гнезда отходят проволочные перемычки к выходным антенным разъемам на противоположных стенках этой коробки. Так вот между выходным гнездом и внутренним не было проволочной перемычки, которую я и восстановил, открутив винты с хитрой головкой.
Коробочка эта очень похожа вот на это:

только крышка верхняя на винтах...

Сергей Васильев · #32

DONATAS писал(а):Учитывая все выше сказанное, применение РК75-4 в квартирной разводке в большинстве случаев мало заметно на глаз.

dimapilot · #33

Нашёл кусок старого чёрного антенного кабеля, провёл его от распределительной коробки до ТВ - показывает все каналы.

LOKER · #34

dimapilot писал(а):показывает все каналы

и шо теперь?
Где таки собака порылась и кто виноватхъ?

DONATAS · #35

LOKER писал(а):из каждого такого гнезда отходят проволочные перемычки к выходным антенным разъемам на противоположных стенках этой коробки.

Колхоз!

LOKER · #36

DONATAS писал(а):LOKER писал(а):
из каждого такого гнезда отходят проволочные перемычки к выходным антенным разъемам на противоположных стенках этой коробки.

Колхоз!

Плевать... я перевел маму на просмотр цифрового и аналогового эфирного ТВ через антенну с усилителем и ей достаточно полностью...

dimapilot · #37

Купил RG-6, всё в порядке.

DONATAS · #38

dimapilot · #39

В продолжение темы: теперь у меня от щитка до ТВ идёт 2 кабеля: RG6 и старый чёрный. В щитке RG6 подключён к НКС, чёрный к Акадо. Соответственно подключая тот или иной кабель к ТВ смотрю НКС или Акадо. При подключении через сумматор одновременно 2 кабелей изображение значительно ухудшается. Что делать? У НКС и Акадо разный набор каналов, хочу смотреть и те и другие.

consumer17 · #40

dimapilot писал(а):...При подключении через сумматор одновременно 2 кабелей изображение значительно ухудшается. Что делать? У НКС и Акадо разный набор каналов, хочу смотреть и те и другие.

Каждый из этих двух лезет из кожи, чтобы устранить помехи в своей сети, чтобы всякие там суммарные и разностные частоты, получающееся в результате суммирования огромного количества сигналов отдельных каналов, не бились между собой. Вы взяли и объединили две сети, и одному богу известно сколько получилось наложений передаваемых частот, создающих интерференционные картины там, куда попадает их сумма и разность. Возможно вы даже ставите помеху и на телевизоры ваших соседей.

Перетыкать либо один, либо другой - это единственный доступный Вам способ, потому как найти высокочастотный коммутатор достойного качества Вы вряд ли сумеете.

#41

Любой тумблер поставьте.

consumer17 · #42

Любой тумблер поставьте.

Тумблер тоже не подарок. Я у себя в подъезде был вынужден пять раз отключать один из кабелей, до тех пор пока все любители объединять две сети не перевелись.

Несмотря на то, что в современных сплиттерах отделение магистрального кабеля от абонентских отводов выполнено на должном уровне, как только какой-нибудь деятель пытается объединить кабель с эфирной антенной или акадо, тут же появляется сетка на многих каналах.
В каждом из кабелей почти по полста каналов в одном и том же диапазоне частот, их даже подносить близко друг к другу вредно
