На три напряжения.
1) "больше11" - светятся 3 светодиода
2) "Больше9" - светятся 2
3) "Больше7" - светится 1

Ну и меньше 7 ничего не светится
Точность - полвольта.
Светодиоды и плата "индикация от Русь-310"

Число деталей НА-И- МЕНЬ-ШЕ-Е. В идеале 3 светика и три стабилитрона (ну или чего там).

Без видео, если можно. Просто схему. Хотя идею уловил.

В силу стеснённости в деталях подбирать не могу. Может кто нибудь указать ТОЧНЫЕ номиналы диодов и резисторов исходя из техзадания (и имеющихся светодиодов, они указаны).

PROF61, Стесняюсь спросить, а чем не угодил цифровой китайский вольтметр за 200 руб из ближайшего радиомагазина?
(на алике от 35руб) Сейчас у молодёжи у всех смартфоны, можно припахать.
Я такие в старые шурики и перепакованные литием аккумы ставлю...

Сантехник писал(а): ↑

31 янв 2024, 18:59

чем не угодил цифровой китайский вольтметр

Тоже давно несколько штук купил на Али. Одно время хотел в авто врезать. Но припаял пару щупов и отдал сыну как пробник в бардачке держать. У него, если память не изменяет, потребляемый ток большой, может не подойти ТС.

Так уважаемый PROF61 не упомянул для чего нужно.
Порог в 7В вроде слишком мало для аккумуляторов, им уже трындец будет.

В ж. Радио было полно схем типа "индикатор напряжения аккумуляторной батареи". Схемы как правило на нескольких транзисторах, резисторах и стабилитроне.

Сантехник писал(а): ↑

31 янв 2024, 18:59

Я такие в старые шурики и перепакованные литием аккумы ставлю...

У меня подобный быстро дал дуба в шуруповерте - видимо коммутационные помехи при пуске и остановке двигателя его приговорили.
Второй сделал с кнопочки. Нажал - увидел заряд. ))

PROF61 писал(а): ↑

31 янв 2024, 13:34

В силу стеснённости в деталях подбирать не могу. Может кто нибудь указать ТОЧНЫЕ номиналы диодов и резисторов исходя из техзадания (и имеющихся светодиодов, они указаны).

Схема с подстроечниками, легко установить порог для каждого светодиода. Вы же профессор, справитесь
https://www.elecab.ru/master46.shtml

можно попробовать LM3914
https://ru.wikipedia.org/wiki/LM3914
https://cxem.net/pitanie/5-192.php

svk писал(а): ↑

01 фев 2024, 11:28

Схема с подстроечниками, легко установить порог для каждого светодиода. Вы же профессор, справитесь
https://www.elecab.ru/master46.shtml

Эта схема как будто из рубрики "За рубежом" ж. Радио. Я что-то подобное собирал, и если маразм мне не изменяет нормально схема работала. Может некоторая нечеткость в переключении светодиодов присутствовала, но если разница порогов достаточно велика тогда прокатит.

В восьмидесятых покупал такие индикаторы в прикуриватель. Схемы, насколько помню, не прилагались.



Индикатор напомнил забавный случай из восьмидесятых. Недалеко от дома, голосует симпатичная девушка с новеньким жигуленком. Рассказала, что только из автосервиса, а машина опять заглохла. Завестись не получилось, поймал попутку, сел за руль, так как у дамы не было опыта. Доехали до сервиса, там устранили. После покатались по городу (Ташкент), я за рулем. Заехали к моему другу, посидели, послушали музыку и проводил до дому. Решил сделать ей автопрезент в виде индикатора напряжения, как раз накануне купил. Договорились встретиться у метро перед работой. Утром встречаю, идет с мужчиной, знакомит-мой муж. В общем, подарок вручил и больше её не встречал

На TL431 попробовать сделать

Сантехник писал(а): ↑

31 янв 2024, 21:17

Так уважаемый PROF61 не упомянул для чего нужно.

Порог в 7В вроде слишком мало для аккумуляторов, им уже трындец будет.

Для 8 штук никадовых нормально. Как раз 0.9 вольта примерно. В Русь 310 врезали модуль с али универсальный(радио, блюпуп, флешка, карта, линейный вход) и усилок класса Д. Аккумулятор предполагается на 8 полудохлых банках от шуруповёрта. Родного от русь 310 остались только динамики и диоды. Ну и корпус. Всё остальное было уже дохлое (протяга, УУ, УМ, а больше там и нет ничего).

Хорошая подборка получилась, можно в закладки положить)

Есть кр1171спХХ на разное напряжение

Схемы это хорошо, можно даже на это дело пиковый индикатор от Веги МП122 присобачить (если халявный на выброс лежит)
Но готовый китайский (не с нашего офигевшего продавана) всё равно получится дешевле россыпухи приведённых выше схем.
Я уже давно пишу что в основном вопрос не технический, можно повторить многие серьёзные вещи, а вопрос стоимости,
где приобрести по гуманной цене, смогу ли я себе это позволить?
"Нормальных" кт315, 818,819 и прочих не было и в 80х годах, а по прошествии 40 лет народ всё пытается что то на них менять, при том что современный импорт и лучше по параметрам и самое главное дешевле .
Не вижу технического вопроса, вижу только один вопрос: где недорого взять.
Хочется дискретного, вот пожалуйста в пределах 100 руб.
Есть и на 10,8В есть и на 12В и на 14 и на 18В, 21В фсякие.

oldmao писал(а): ↑

01 фев 2024, 12:46

в этой схеме DA3 - лишнее.
Третий светодиод все время горит.

Используется как контроль питания (но не входного сигнала)

Три одинаковых ячейки и регулируется на любой порог.

kuzmin писал(а): ↑

01 фев 2024, 20:27

Три одинаковых ячейки и регулируется на любой порог.

элемент DA3 "не регулирует" никакого порога.
Он не соединен вообще со входным сигналом.

Смотрите схему

FAI4 писал(а): ↑

01 фев 2024, 20:29

элемент DA3 "не регулирует" никакого порога.
Он не соединен вообще со входным сигналом.

Это так, но ничто не мешает повторить аналогично первым двум, ведь ТС нужно три режима.

Так я и написал- три одинаковых ячейки, значит, три подстроечных резистора и далее по схеме.

На этих же элементах можно было сделать, чтобы горел только один индикатор ("бегущий огонь").
Это было бы информативнее

FAI4 писал(а): ↑

01 фев 2024, 19:50

Третий светодиод все время горит.

А прочитать описание не судьба? Гаснет он при срабатывании других каналов.

Сантехник,

ссылку на сам товар можно? Ибо выглядит неплохо.

oldmao писал(а): ↑

02 фев 2024, 05:30

FAI4 писал(а): ↑

01 фев 2024, 19:50

Третий светодиод все время горит.

А прочитать описание не судьба? Гаснет он при срабатывании других каналов.

перепад -0,5 вольт снижения напряжения на светодиоде от срабатывания других каналов.

"Неуверенно" это как то для гашения...

Работает чётко, проверено.

PROF61,
Набираем в поисковике "Индикатор заряда аккум" и получаем кучи ссылок, например первый попавшийся:

https://aliexpress.ru/item/100500464920 ... yandexfree

Есть почти в любом магазине торгующем радиодеталями но в 4-5 раз дороже.
Вообще есть других типов много разных и на другие уставки, есть не с перемыками а с подстроечником.
Мне всё же нравятся цифровые миниатюрные.
А вчера шурик заряжал через такой вольтамперметр:

Если хотите дискретный. например в этом, вместо перемыки паяем червячный подстроечник

Недавно видел, как в «Пятёрочке» такую штуковину приколхозили к аккумуляторной поломоечной машине.

Если еще актуально, вот такое случайно увидел на Дзене https://dzen.ru/a/ZcZtLSfcYBZnmyLd Проще некуда, но придется как-то модифицировать под нужные напряжения.

Зашёл на прошлой неделе в магазин за хлебом, в ларьке который в основном торгует пультами и батарейками лежит миниатюрный 3х декадный цифровой вольтметр 0-30В всего за 100руб. Фото в начале темы выкладывал.
Фсё, приехали, нечего изобретать. В радиогубительстве информативнее цифровика ничего нет.
За 100 руб лучше ничего не придумаете.

Сантехник писал(а): ↑

17 мар 2024, 19:40

в ларьке который в основном торгует пультами и батарейками лежит миниатюрный 3х декадный цифровой вольтметр 0-30В всего за 100руб

Сколько потребляет цифровой вольтметра за 100 руб? За какое время он посадит контролируемую батарею в ноль?

Asmodey писал(а): ↑

17 мар 2024, 22:20

Сколько потребляет цифровой вольтметра за 100 руб? За какое время он посадит контролируемую батарею в ноль?

Ктож такое постоянно запитывает?))
От кнопки сделать. )
"Нажми на кнопку - получишь результат"©

Asmodey писал(а): ↑

17 мар 2024, 22:20

Сколько потребляет цифровой вольтметра за 100 руб?

При 9 В примерно 14 мА. А покупал для машины, так как штатного вольтметра нет. Включение должно происходить при включенном зажигании, либо кнопкой.

За 100 руб ещё меньше раза в 4 . При заряде пускай светит, зарядное выдернули - индикация через нажатие кнопки. Ну нет смысла городить что то дискретное.
svk, Ц55 на фотке прям как родной.

Сантехник писал(а): ↑

18 мар 2024, 18:44

Ц55 на фотке прям как родной.

До него у меня был авометр для постоянного тока с зеркальной шкалой, модель не помню. В 1967 г отец обменял на работе на новенький Ц-55 в комплекте. С тех пор и пользовался до середины девяностых. Сейчас достаю редко.

svk писал(а): ↑

18 мар 2024, 14:57

При 9 В примерно 14 мА

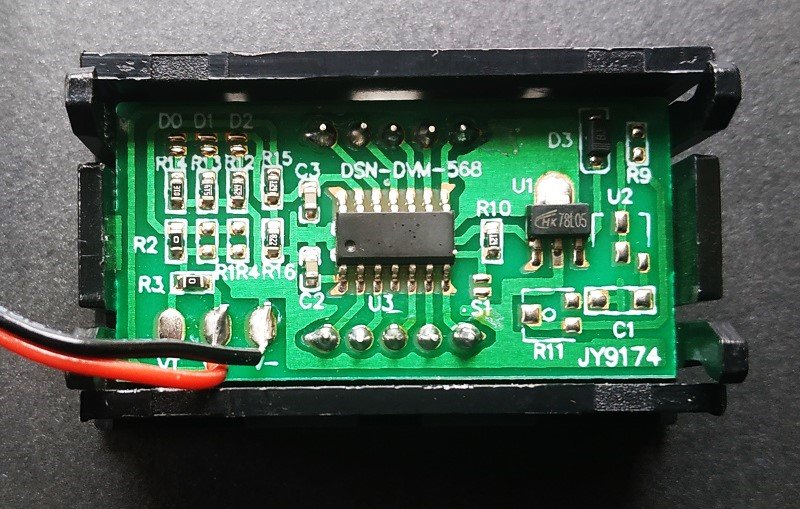

Ток потребления таких штук определяется в основном количеством горящих сегментов. Максимальный будет при 8.88 В.
