Всем хорошего настроения.

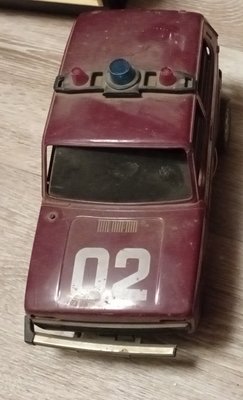

Поделитесь пожалуйста "схемкой электронного зажигания" авто.
Влом корпеть, заниматься перерисовкой платы.
Вдруг, у кого-нибудь из вас игрушка сохранилась.

Интересный номерок у "такси"...

А эта чем не угодила???
Или ее просто нет.???

Sve. писал(а): ↑

20 ноя 2023, 17:27

Интересный номерок у "такси"...

Иногда наглости не занимать. Могу и их остановить, попросить довезти.

yuriy писал(а): ↑

20 ноя 2023, 17:34

ее просто нет.???

угу

Ирина писал(а): ↑

20 ноя 2023, 13:50

Влом корпеть,

Оч похожа на игрушку 80-х "Нива-патруль" харьковского электроприбора по 12р на 3-х батарейках(???)

rekord-61, в точку!

"Остапа понесло.." - Эт не потянет? право, тут 815-е на выхлопе , но "..оставляют за собой право..." - ??

rekord-61, можно плату получше сфотографировать?

rekord-61 писал(а): ↑

20 ноя 2023, 18:14

право, тут 815-е на выхлопе

А их, похоже, кто-то уже скусил.

old_hippie, их ребенок выломал.
Впаяла все недостающие транзисторы. При кратковременном нажатии S2 проседает напряжение. При этом слышны щелчки и очень тихая сирена. Батареи заменила на БП. Таже картина. Чудеса.

Ирина писал(а): ↑

20 ноя 2023, 20:35

можно плату получше сфотографировать?

А у меня такой би-би нету, я просто вспомнил ее название - была в 90-91 гг у сына товарища одного из Полтавы, ну и погуглил побыренькому, вот тут можно и платы разглядеть https://forum.violity.com/viewtopic.php?p=9423381
Вот еще ксива 89 года вдруг поможет, качаемо-читаемо, вроде схемка такая же

rekord-61 писал(а): ↑

20 ноя 2023, 22:08

вот тут можно и платы разглядеть https://forum.violity.com/viewtopic.php?p=9423381

Не знаю почему, но тот форум и вчера не открывался.

Ирина,
Электролиты проверьте и особо верхний на фото и неплохо пройтись по транзисторам,более там не чему ломаться,ну на край динамик сдох.Ссылка открывается нормально.

Замена динамика и банки ничего не дала.

Ирина писал(а): ↑

20 ноя 2023, 22:20

но тот форум и вчера не открывался

там вот такие фотки платы

Примерно понял, что за сирена. Ибо около 1993 года делал похожую, только транзисторов меньше. Один мультивибратор работает на инфранизкой частоте и управляет вторым, звуковым, у которого от этого то уменьшается, то увеличивается частота. А происходит это потому что параллельно одному из частотозадающих резисторов то подключается, то отключается ещё один резистор. Далее следует усилитель, в той сирене, которую я делал (по В.Г. Борисову), это был всего один каскад, тут сложнее, ну и к первому мультивибратору приделан ещё ключ управления мигалкой, которой там не было. Раз тихий звук сирены присутствует, оба мультивибратора делают то, что от них требуется. Далее по каскадам усилителя искать, после какого из них сигнал пропадает.

Ирина писал(а): ↑

20 ноя 2023, 20:57

При кратковременном нажатии S2 проседает напряжение

Чудес не бывает и лит поменяли и дин,тогда выходные транзисторы-в эту сторону смотреть или перепутана маркировка,или битый транзистор.

Ирина писал(а): ↑

20 ноя 2023, 20:57

Впаяла все недостающие транзисторы. При кратковременном нажатии S2 проседает напряжение. При этом слышны щелчки и очень тихая сирена.

R14 какого номиналу?...

Не может быть так, что схема пересчитана под одиночный транзистор в УМ, а не Дарлингтон? Типа, рацухи и экономии...

Ирина писал(а): ↑

20 ноя 2023, 20:57

При кратковременном нажатии S2 проседает напряжение. При этом слышны щелчки и очень тихая сирена.

При отжатой кнопке вся схема запитана, кроме выходного каскада динамика.
Раз при этом просадки напряжения нет, вся проблема - в выходном каскаде и его режиме.

Пока кнопка отжата, Т9 полностью закрыт, Т8 - полностью открыт, на Т10Т11 отсутствует смещение - они заперты.
При нажатии на кнопку, Т9 открывается (и остаётся открытым до тех пор, пока не отпустят кнопку и разрядится конденсатор С6).
Т8 при открытом Т9 запирается и отпускает делитель R13R14, через который на выходной каскад подаётся напряжение смещения и усиленный сигнал сирены с коллектора Т7.

Гм... Ещё утечка С6 может давать просадку, кстати. Но тогда он должен неслабо греться.

В общем, если перемкнуть КЭ Т9 и игрушка нормально заработает, виноват С6.

(разумеется, всё сказанное справедливо при исправном монтаже и пр.)

R11 R12 VT7 "скорее мёртв, чем жив".

JohnJacob писал(а): ↑

21 ноя 2023, 09:42

R11 R12 VT7 "скорее мёртв, чем жив".

Когда кнопка отжата, Т7 вообще закорочен, по КЭ.
Может, конечно, быть горелым и не пропускать нормально звук, но просадка напряжения - точно не из-за него.

После кратковремменного нажатия кнопки "сирена", VT8 закрывается, управление выходным ключём передаётся транзистору VT7. Если по причине какой-либо неисправности VT7 периодически не открывается, ток через R13,R14 держит выходной ключ постоянно открытым. Отсюда и просадка напряжения.

Вообще, по имеющимся признакам однозначно указать причину неисправности не представляется возможным. Поэтому и упомянута цитата из Золотого ключика.

С выхода второго мультивибратора загнать сигнал через конденсатор на заведомо исправный усилитель, послушать, громко ли зазвучит сирена. Для начала.

Как приятно её видеть , это игрушка моего детства , в начале 90х такие были у всех , но вариант с сиреной нечастый.

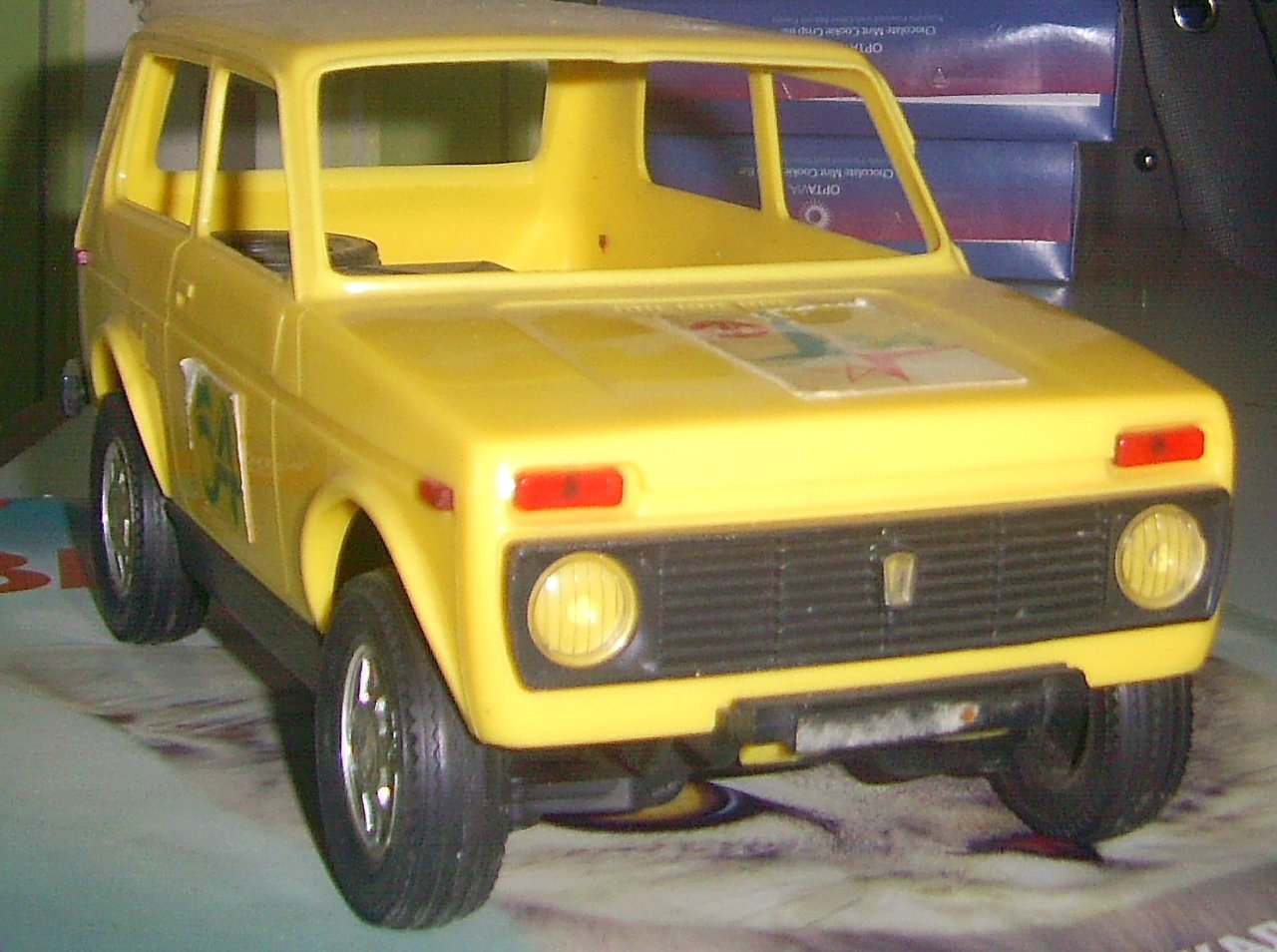

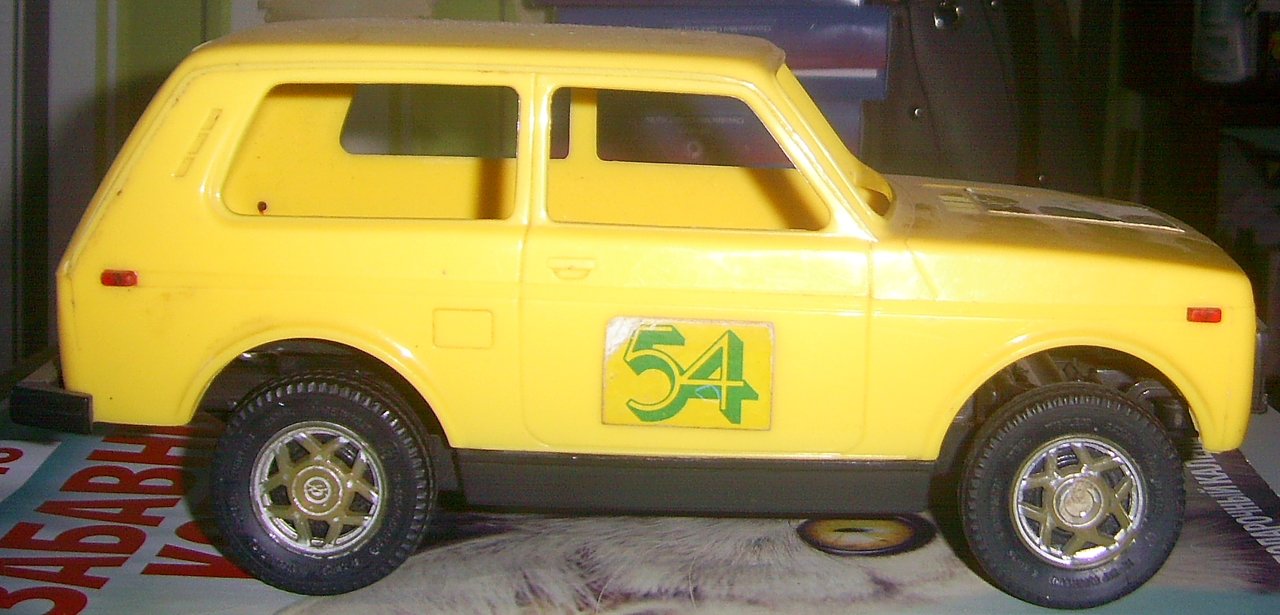

У меня сейчас такая:

Сообразил, зачем там ещё транзисторы. Это не усилитель. Усилитель - только составной транзистор перед громкоговорителем. А остальные транзисторы между вторым мультивибратором и усилителем - таймер. Мигалка мигает всё время, пока включено питание. А на усилитель сигнал с сирены проходит только когда таймер его пропускает.
Просто в той сирене, которую я делал (вспомнил, не по В.Г. Борисову, а по Б.С. Иванову, оказывается) ни мигалок, ни таймеров не было. Два мультивибратора, усилитель, громкоговоритель, и всё.

twoporylyj писал(а): ↑

21 ноя 2023, 23:22

Усилитель - только составной транзистор перед громкоговорителем. А остальные транзисторы между вторым мультивибратором и усилителем - таймер.

Таймер включения - на Т8 и Т9. Т7 - тоже усилитель.

То Ирина: удалось найти причину неисправной работы?...
