Товарищи, подскажите, что за зверь и как им пользоваться? Вольтметр ЭЛB, CСCP, 1951 год

Вы бы хоть фото прикрепили...

К сожалению, никак не получается прикрепить файл(((

и в инернете как назло никаких фото нет, есть только на авито, но у меня не получается ее прикрепить.. вот ссылка на объявление https://www.avito.ru/saratov/kollektsio ... 3258869262

Потап офф 74, а с какой целью интересуетесь?
Прибор типа лабораторного.Крупногабаритный.
Для практического применения мало пригоден

Понятно, спасибо. Он, насколько понимаю, и переменку и постоянку измерять может? "Для практического применения мало пригоден" - можете пояснить почему?

Потап офф 74 писал(а): ↑

24 авг 2023, 12:10

Для практического применения мало пригоден" - можете пояснить почему?

Не, если стационарно в мастерской...места много занимает. Положение наверняка рабочее строго горизонтальное...

Потап офф 74 писал(а): ↑

24 авг 2023, 12:10

переменку и постоянку измерять может?

Так как он электродинамической системы,то скорее всего да.Но это не точно.
Электродинамические обычно встречались ваттметры. Вольтметра не встречал.

Потап офф 74 писал(а): ↑

24 авг 2023, 12:10

Для практического применения мало пригоден" - можете пояснить почему?

Так тута всё просто. Очень большой. Наверняка малое внутреннее сопротивление.
Только горизонтальное рабочее положение.
Типа на стенку не повесишь.
Вроде такого не сделаешь

Понятно. Судя по шкале - предел 150 вольт, а максимальная позиция на регуляторе пределов -300 вольт..

Таким максимум-минимум ловить при налаживании удобно. Но входное сопротивление может быть слишком малым.

Понятно. А что-то можно соорудить), чтобы сопротивление увеличить?

Магазин шунтов и сопротивлений Р-155 ??

Потап офф 74 писал(а): ↑

24 авг 2023, 13:52

А что-то можно соорудить), чтобы сопротивление увеличить?

Ничего.
Это как бы полностью самодостаточный ЭЛЕКТРОИЗМЕРИТЕЛЬНЫЙ прибор.
Чисто в розетке измерять или иных сильноточных цепях.
Потап офф 74, а на что вообще Вам сдалась эта экзотичная штуковина?
По современной жизни - это чисто коллекционный артефакт.
Минус - мало кто подобное коллекционирует

"чисто коллекционный артефакт" именно в этих целях по большому счёту...

Потап офф 74 писал(а): ↑

24 авг 2023, 15:06

чисто коллекционный артефакт"

Ну тогда минус,что на стенку не повесить.

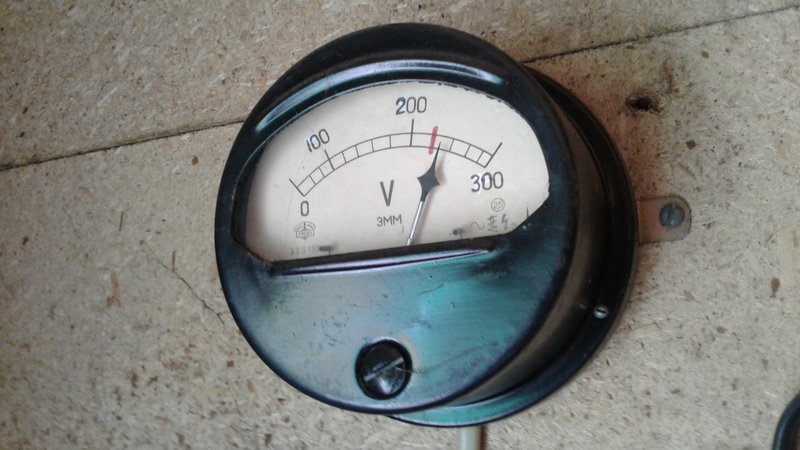

Вон выше на картинке подобный артефакт 1951 наверное года, или 52.
В гараже уже лет 10 по прямому назначению используется.И круто.
Заходящие удивляются. Кто понимает

да, в горизонтальном положении он много места занимает+ он еще по уровню выставляется..

Подскажите, а как им "Чисто в розетке измерять", если по шкале предел 150?

При чем тут шкала? Там могло быть и 15 и 1500. Пределы определяются переключателем пределов.

Потап офф 74 писал(а): ↑

24 авг 2023, 16:11

как им "Чисто в розетке измерять", если по шкале предел 150?

Полагаю установить переключатель на 300 вольт. Род тока,если там такой переключатель есть ,на переменный и включать в розетку. Показания умножать на 2.
Типа как на стрелочных тестерах.
Где пределов разных много,а шкал сильно меньше.

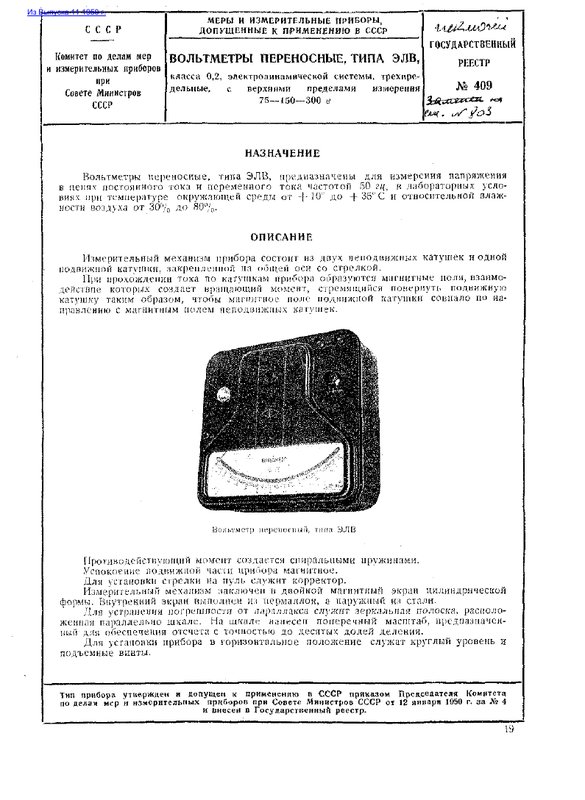

А сам этот ЭЛВ. Вот такой.

Большое спасибо за помощь!
