Радиоприемник МАРС выпускался на 6 транзисторах. Схема и печатная плата есть на просторах интернета.
Еще была версия на 7 транзисторах. У меня МАРС 1977 года выпуска. Данных на который нигде нет.
Кто-нибудь, может, располагает информацией?

Судя по фото- диоды V5 и V6 в УНЧ для лучшей стабилизации тока покоя заменены транзистором и всё.

УНЧ без изменений. Старая версия приемника отличается наличием дополнительного транзистора П422. В старой схеме их три, в новой - два П422.

Дорогие коллеги, радиолюбители, все поздравляю с праздником, с Днём РАДИО!!!
У кого имеется информация по раннему МАРСУ, который на 7 транзисторах (инструкция, описание, схема), поделитесь информацией, буду благодарен.

votincew Посмотрите - https://forums.radiodetali-sfera.com/to ... ent=412689.

Да, это он. Эта известная версия на 6 транзисторах. А есть ещё версия на 7 транзисторах (плата приведена мною выше). Об этой версии нет нигде информации.

votincew Посмотрите ещё раз, это именно вариант на семи транзисторах.
Разводка платы немного отличается от Вашей.

votincew писал(а): ↑

24 июл 2023, 11:33

Да, это он. Эта известная версия на 6 транзисторах. А есть ещё версия на 7 транзисторах (плата приведена мною выше). Об этой версии нет нигде информации.

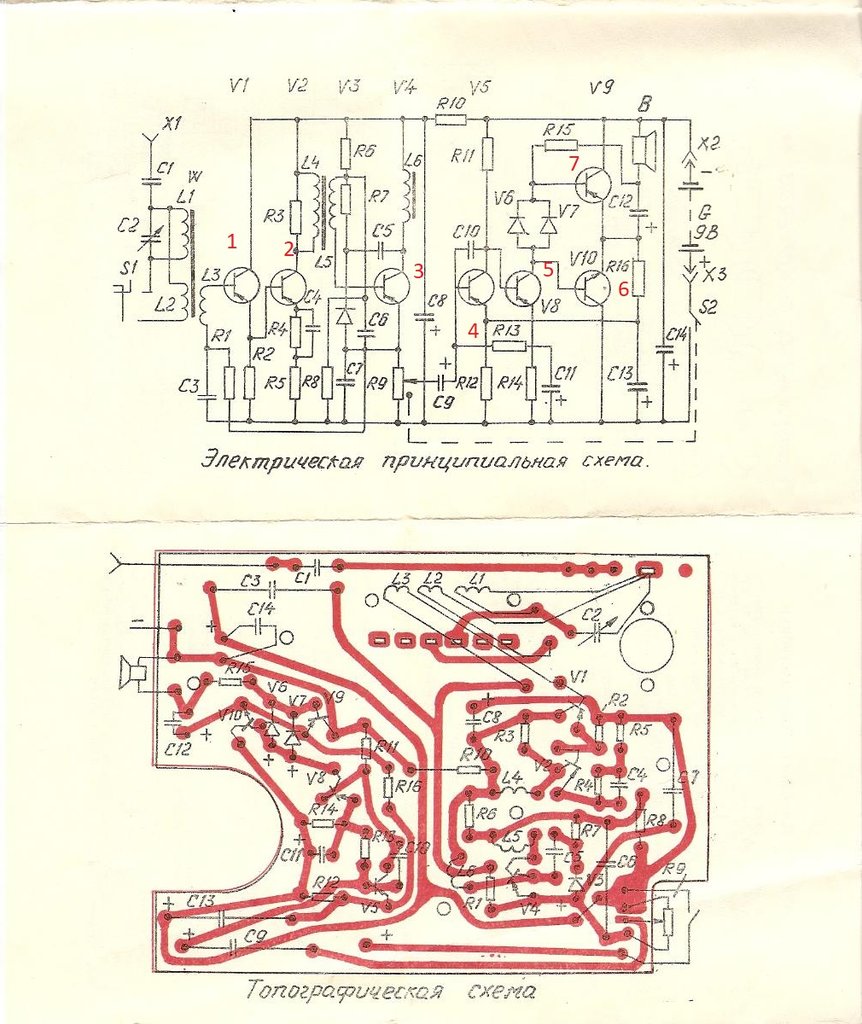

У меня такая схема. С катушками явно перемудрили...

Спасибо вам за любопытную схему. Получается имеется уже три варианта МАРС. Два из них на 7 транзисторах.

Попросил коллегу dmitry686868 сделать фото платы его варианта "Марс".
По схемам его инструкции катушки ближе к 6-ти транзисторному варианту.

votincew писал(а): ↑

24 июл 2023, 13:57

Спасибо вам за любопытную схему. Получается имеется уже три варианта МАРС. Два из них на 7 транзисторах.
